Распиновка всех разьемов компьютера

Принцип связи между устройствами

Компоненты сети соединяются двумя проводами, используя балансный (дифференциальный) метод подключения. При таком способе сигнал передается по двум проводам. Если один из проводников обозначить буквой «A», а второй «B», то информация будет передаваться по A в исходном виде, а по B —в инвертированном. Если на проводе A максимальное значение, то на B — минимальное.

Поэтому всегда существует разность значений напряжения между проводами A и B. Итоговая информация считывается в точке приема по этому показателю.

Благодаря дифференциальному способу передачи, достигается высокая помехоустойчивость к электромагнитным помехам. Так как витая пора состоит из двух проводников сигнала, расположенных близко к друг другу, то любая наводка действует практически одинаково на них. Если произошло изменение амплитуды на проводе A, то настолько же изменился инвертированный сигнал на B.

Но значение имеет не величина напряжения относительно земли на одном из проводов, а разность потенциалов между ними, которая не изменится, и полезная информация не исказится.

Напряжение относительно земли может быть от -7 В до +12 В. Значения от 200 мВ до 12В приемники на линии воспринимают как логическую 1,  от -7 В до -200 мВ — как логический 0. Балансное напряжение на выходе должно быть не менее 1,5 В. Приемник реагирует на величины от 200 мВ.

В рассматриваемом стандарте большая разность потенциалов позволяет передавать управляющие сигналы на длинные расстояния. В RS-482 максимальная длина линии достигает 1200 метров при скорости обмена данными около 100 кбит/с.

Описание DB 25 (LPT)

Блоки питания для автомагнитолы от компьютера и самодельный штекер DB 25 (LPT)

гнездо DB 25 (LPT)

Параллельный порт — тип интерфейса, разработанный для компьютеров (персональных и других) для подключения различных периферийных устройств. В вычислительной технике параллельный порт является физической реализацией принципа параллельного соединения. Он также известен как принтерный порт или порт Centronics. Стандарт IEEE 1284 определяет двунаправленный вариант порта, который позволяет одновременно передавать и принимать биты данных.

До появления USB параллельный интерфейс был адаптирован помимо принтеров к большому числу периферийных устройств. Вероятно, одним из первых таких устройств были электронные ключи для защиты программного обеспечения от копирования. Вскоре параллельный интерфейс нашёл применение в накопителях на гибких магнитных дисках Iomega Zip и сканерах, за которыми последовали и другие устройства: модемы, звуковые карты, веб-камеры, геймпады, джойстики, внешние жёсткие диски и CD-диски. Появились адаптеры для подключения SCSI-устройств через параллельный интерфейс. Могли подключаться параллельно и другие устройства, такие как EPROM и аппаратные контроллеры.

Для потребителей интерфейс USB, а в некоторых случаях Ethernet, эффективно заменили параллельный порт принтера. Многие производители персональных компьютеров и ноутбуков рассматривают параллельный порт как устаревшее наследие прошлого и больше не поддерживают параллельный интерфейс. Руководящие принципы для программы Windows Logo фирмы Microsoft «настоятельно рекомендуют» разработчикам систем воздерживаться от применения параллельных портов. Разработаны и доступны адаптеры «USB-параллельный интерфейс», которые позволяют подключать принтеры с параллельным интерфейсом к USB портам.

на микросхеме FT8U232BM

Основа данной схемы является микросхема FT8U232BM — производителя FIDI Ltd. Устройство построенное по данной схеме поддерживает все сигнальные уровни (DCD, RX, TX, DTR, GND, DSR, RTS, CTS, RI) согласно распиновки COM порта.

Для согласования TTL уровней RS232 интерфейса с уровнями микросхемы FT8U232BM используются две микросхемы 74НС00. Микросхема памяти 93С46 предназначена для  хранения персонального номера (PID), код изготовителя (VID), а так же  заводской номер устройства. Данную микросхему можно и не устанавливать. В этом случае к компьютеру возможно будет подключить всего лишь 1 создающее виртуальный COM-порт устройство. Микросхему памяти AT93С46 возможно заменить на  AT93C66, AT93C56.  Прошивается 93С46 непосредственно на плате при помощи фирменной утилиты производителя FTDI.

Скачать datasheet FT8U232BM (1,4 MiB, скачано: 2 558)

Преобразователь TTL/RS-232 на MAX232 Рабочее напряжение: 3,3…5,5 В, интерфейс: TX RX VCC GND…

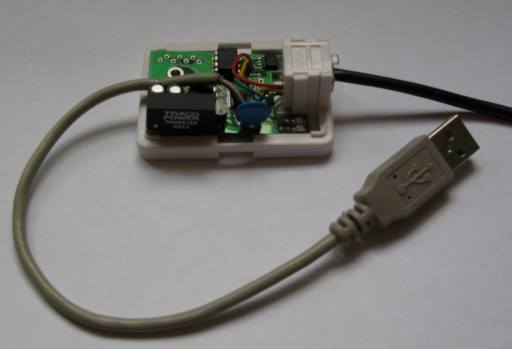

Конвертер USB — RS232(COM)

Скачать драйвер для FT8U232BM (1,7 MiB, скачано: 2 229)

Распиновка разъёмов COM-порта

Распиновка никакой связи не имеет с распинанием, хотя, как проводки, вольно бегущие в одной оболочке кабеля, разбирают на стороны и жёстко припаивают к своим штырькам, сходно с распинанием. Штырёк, по-английски «pin», булавка, поэтому и распиновка, слово уже это компьютерно-связистский «проанглийский» жаргонизм. Означает — распайка проводов по штырькам на разъёме.

Форма разъёма, порядок проводков (штырьков) в нём, назначение каждого штырька, а также номиналы напряжений и смысл сигналов в каждом — это часть интерфейса. Обычно вся эта информация собирается в отдельный документ, называемый спецификацией порта. Такая простая и понятная табличка на одну страницу. В других разновидностях интерфейсов что-то такое может называться «протоколом». А здесь ещё просто называют «распиновкой».

Плата Arduino Uno

Слово Uno переводится с итальянского языка, как «один». Устройство названо в связи с началом выпуска Arduino 1.0.

Другими словами, Uno является эталонной моделью для всей платформы типа Arduino. Это последнее устройство в серии плат USB, доказавшее свою эффективность и проверенное временем.

Arduino Uno создано на микроконтроллере типа ATmega 328 (datasheet).

Его состав следующий:

• количество цифровых входов и выходов составляет 14 (а шесть из них имеется возможность использовать как выходы ШИМ);
• число аналоговых входов составляет шесть;
• 16 МГц – кварцевый резонатор;
• имеется разъём для питания;
• есть разъём, предназначенный для ICSP-программирования внутри самой схемы;
• присутствует кнопка для сброса.

Крайне важно отметить, что отличительной особенностью всех новых плат arduino является использование для интерфейсов USB–UART микроконтроллера типа ATmega 16U2 (или ATmega 8U2 в версиях R1, R2) вместо устаревшей микросхемы типа FTDI. Плата Uno по версии R2 снабжается дополнительным подтягивающим к земле резистором на линии HWB применяемого микроконтроллера

Плата Uno по версии R2 снабжается дополнительным подтягивающим к земле резистором на линии HWB применяемого микроконтроллера.

Распиновка выглядит следующим образом:

1. Последовательный интерфейс использует шины №0 (RX – получение данных), №1 (TX – передача данных).
2. Для внешнего прерывания используются выводы №2, №3.
3. Для ШИМ используются выводы за номерами 3,5, 6, 9, 10, 11. Функция analog Write обеспечивает разрешение в 8 бит.
4. Связь посредством SPI: контакты №10 (SS), №11 (MOSI), №12 (MISO), №13 (SCK).
5. Вывод №13 запитывает светодиод, который загорается при высоком потенциале.
6. Uno оснащена 6 аналоговыми входами (A0 – A5), которые имеют разрешение в 10 бит.
7. Для изменения верхнего предела напряжения используется вывод AREF (функция analog Reference).
8. Связь I2C (TWI, библиотека Wire) осуществляется через выводы №4 (SDA), №5 (SCL).
9. Вывод Reset – перезагрузка микроконтроллера.

Описание интерфейса RS-422

Интерфейс RS-422 похож на RS-232, т.к. позволяет одновременно отправлять и принимать сообщения по отдельным линиям (полный дуплекс), но использует для этого дифференциальный сигнал, т.е. разницу потенциалов между проводниками А и В.

Скорость передачи данных в RS-422 зависит от расстояния и может меняться в пределах от 10 кбит/с (1200 метров) до 10 Мбит/с (10 метров).

В сети RS-422 может быть только одно передающее устройство и до 10 принимающих устройств.

Линия RS-422 представляет собой 4 провода для приема-передачи данных (2 скрученных провода для передачи и 2 скрученных провода для приема) и один общий провод земли GND.

Скручивание проводов (витая пара) между собой позволяет избавиться от наводок и помех, потому что наводка одинаково действует на оба провода, а информация извлекается из разности потенциалов между проводниками А и В одной линии.

Напряжение на линиях передачи данных может находится в диапазоне от -6 В до +6 В.

Логическому 0 соответствует разница между А и В больше +0,2 В.

Логической 1 соответствует разница между А и В меньше -0,2 В.

Стандарт RS-422 не определяет конкретный тип разъема, обычно это может быть клеммная колодка или разъем DB9.

Распиновка RS-422 зависит от производителя устройства и указывается в документации на него.

При подключении устройства RS-422 нужно сделать перекрестие между RX и TX контактами, как показано на рисунке.

Т.к. расстояние между приемником и передатчиком RS-422 может достигать 1200 метров, то для предотвращения отражения сигнала от конца линии ставится специальный 120 Ом согласующий резистор или «терминатор». Этот резистор устанавливается между RX+ и RX- контактами в начале и в конце линии.

Как проверить работу RS-422?

Для проверки устройств с RS-422 лучше воспользоваться конвертером из RS-422 в RS-232 или USB (I-7561U). Тогда вы сможете воспользоваться ПО для работы с СОМ портом.

PCI распиновка всех компьютерных разъемов

PCI распиновка — на этой странице предлагается обзор распиновки (распайки) компьютерных устройств периферии и ссылки. Попытка собрать то, что всегда нужно под рукой. Возможно это кому-то понадобится.

Внимание!!! Некоторые устройства могут иметь стандартные разъёмы и не стандартное подключение. Будьте бдительны!!!. ПИТАНИЕ:

Распиновка разъема блока питания формата AT

ПИТАНИЕ:

Распиновка разъема блока питания формата AT

Распиновка разьема блока питания формата ATX

Распиновка разьемов  дополнительного питания: АТХ разъёмы, SerialATA (в миру просто SATA, для подключения приводов и хардов), Разъёмы для дополнительного питания процессора, Разъём для флоппи дисковода, MOLEX(для подключения хардов и приводов)

Другой вариант.

Другой вариант.

Распиновка разъемов материнской платы

Распиновка разъема вентилятора

Двухпроводные: 1 — «-» питания 2 — «+» питания   Трёхпроводные: 1 — «-» питания 2 — «+» питания 3 — датчик оборотов   Четырёхпроводные 1 — «-» питания 2 — «+» питания 3 — датчик оборотов 4 — управление числом оборотов

Разъемы данных (Южный мост):

Кабель для подключения дисководов(Floppi).

Существуют как минимум два разных документа с разными данными:

Русскоязычный вариант:

Жилы с 10 по 16 после первого разъёма перекручены — необходимо для идентификации дисковода. Нечетные контакты — корпус.

IDE(Integrated Drive Electronics )(По правильному называется — ATA/ATAPI — Advanced Technology Attachment Packet Interface, используется для подключения хардов и приводов).

По такой схеме можно подключить индикатор активности.

SATA и eSATA (Одно и то-же, разница только в форме разъёма, это разъём данных, для подключения хардов и приводов).

DVD slim sata (распиновка стандарта мини сата).

Распиновка USB-разъемов 1.0-2.0 (Universal Serial Bus).

USB 2.0 серии A, B и Mini

USB 2.0 Микро USB

Распиновка разъёма материнской платы для передней панели USB 2.0

Распиновка USB-разъемов 3.0 (Universal Serial Bus).

USB 3.0 серии A, B, Micro-B и Powered-B. Серия Powered-B отличается от серии B, тем, что у него есть в наличии 2 дополнительных контакта, которые служат для передачи дополнительного питания, таким образом, устройство может получить до 1000 мА тока. Это снимает надобность в дополнительном источнике питания для маломощных устройств.

Распиновка разъёма материнской платы для передней панели USB 3.0

Распиновка AT клавиатуры.

Распиновка COM, LPT, GAME, RJ45, PS/2 порта и схема заглушки (COM, LPT).

Схема заглушки для тестирования COM-порта.

Схема заглушки для тестирования LPT-порта.

Схема заглушки

0 модемный кабель.

Раскладка  IEE 1394 на материнской плате

Распиновка  разьёма IEE 1394

 Разъемы данных (Северный мост):

Интерфейс AGP

PCI Express: x1, x4, x8, x16

Чтобы видеокарта заработала в режиме x8 PCI Express, мы заклеили часть контактов скотчем.

Та же самая видеокарта, но заклеено больше контактов. Она работает в режиме x4 PCI Express.

Если заклеить лишние контакты, то видеокарта PCI Express станет работать в режиме всего x1 PCI Express. Пропускная способность составляет 256 Мбайт/с в обоих направлениях.

 Разъемы данных (Общее):

Контакты VGA, DVI, YC, SCART, AUDIO, RCA, S-VIDEO, HDMI, TV-ANTENNA.

Обжим сетевого кабеля с разъёмом RJ45 (PC<>HUB, PC<>PC, HUB<>HUB).

Распайка разъёмов GSM устройств (некоторых моделей сотовых телефонов).

AUTO, MOTO

Приложение (при работе с любыми данными, нужно уметь эти данные расшифровывать!).

 В завершении получился, книжный вариант. Справочник, его версия в формате DOCX — оптимизирована печать (ставим 2-х стороннюю печать) и получаем брошюру. Которой можно: отбиваться при нашествии Зомби, Мух и Тараканов или растопить камин. Так же можно: просто разглядывать цветные картинки! Вариантов применения достаточно много…  А.Дансет — СПРАВОЧНИК ОБОЗНАЧЕНИЯ, РАЗЪЁМЫ И ИХ СОЕДИНЕНИЕ. 2014 ver:1.0 (В Печатном виде).

Распиновка коннектора RJ-45 (8p8c), COM порта, USB кабеля, USB-B вилки и т.д.

Не так давно пришлось столкнуться с изготовлением пач-кордов для кроссировки оборудования на работе. Касалось это исключительно соединения COM и RS-232 портов с DX-500 и Moxa NPort 5210. Немного полазив по интернету и изучив документацию, кроссировка была сделана, и дабы не терять всю эту муть из головы выкладываю материал для тех, кто возможно столкнется с такими же проблемами. Итак приступим!

Для начала рассмотрим пач-корд между DX-500 и Moxa NPort 5210 концами которого являются RJ-45 (8p8c) и USB-B вилка:

• Был куплен обычный шнур для принтера и разрезан на 2 части (т.к. нас интересует только USB-B вилка ее и забираем)
• Смотрим распиновку коннектора RJ-45 (8p8c) и USB-B вилки на картинках ниже:

• Аккуратно зачищаем красный и черный провода USB-B вилки и скручиваем вместе;
• Вся кроссировка делается крест на крест, т.е. Rx идет в Tx и наоборот.
• Аккуратно вставляем скрученные красный и черный в 3-й пин, белый Tx в 5-й пин Rx коннектора RJ-45 (8p8c), а зеленый Rx в 4-й пин Tx коннектора RJ-45 (8p8c) и обжимаем коннектор.

Должно получиться именно так:

На этом первый пач-корд от DX-500 до Moxa NPort 5210 готов.

Теперь рассмотрим пач-корд между DECT и Moxa NPort 5210, концами которого являются RJ-45 (8p8c) и DB9 Female:

• Берем шнурок от старого dial-up модема, на конце которого есть DB9 Female и обрезаем нужную нам длину кабеля.
• Смотрим распиновку коннектора RJ-45 (8p8c) и DB9 Female на картинках ниже

Производим кроссировку согласно распиновки и не забываем, что прием и передача идут у нас крест на крест Rx на Tx, а Tx на Rx;

Чтобы увидеть где какой пин идет в DB9 Female смотрим ему внимательно в мордашку, там есть циферки, указывающие номер пина (это либо первые и последние цифры, либо пронумерован каждый);

Сама распиновка по документации:

Получается следующая картина:

• 5-й пин DB9 (GND) идет в 3-й пин RJ-45 (GND)
• 2-й пин DB9 (RxD) идет в 4-й пин RJ-45 (TxD)
• 3-й пин DB9 (TxD) идет в 5-й пин RJ-45 (RxD)

Ну вот, второй пач-корд точно так же готов. Для тех кому интересны остальные распиновки оборудования DECT, DX-500 и Moxa NPort 5210 выкладываю их в картинках ниже:

5
1
Голос

Рейтинг записи

Автор статьи:

О себе:

Системное администрирование, подключение и настройка оборудования, планирование и монтаж локальных сетей, внедрение и настройка 1С Розница.

Категории

• Android
• CMS
• Games
• Linux
• Office
• Windows
• Безопасность
• Уроки web-дизайна
• Другое
• ЛВС
• Периферия
• Повседневное
• Программы
• Соцсети

Альтернативное решение проблемы

Если вам необходимо установить дополнительное оборудование, которое нуждается в COM-порте, можно также использовать модуль с этим разъемом. Он просто устанавливается непосредственно в компьютере и подключается к материнской плате. После установки платы COM-портов или PIC-COM (второе название) ей также присваивается номер. Как и в предыдущих случаях, это номер можно изменить, если возникнут проблемы. Если вы не уверены, что сможете правильно установить эту плату в компьютер, лучше воспользуйтесь помощью профессионалов, чтобы не навредить другому оборудованию.

К сожалению, это решение можно использовать только для компьютеров. В ноутбуках дополнительную плату установить довольно сложно, и это требует дополнительных затрат. Во-первых, сам корпус не позволит установить дополнительный модуль, а во-вторых, он может не поддерживаться вашей моделью. Поэтому в случае с ноутбуком следует использовать USB-COM-переходник.

Правильная разводка сетей

На первом рисунке находится один трансмиттер и один ресивер. Установлены терминаторы.

На следующем рисунке обозначены 1 передатчик и несколько приемников. Ответвления к ресиверам короткие.

Сложная схема с несколькими приемопередатчиками. Также нужно подключать их к сети короткими проводами.

Неправильные подключения

На рисунке изображена сеть без согласующего резистора. Такое подключение искажает сигнал.

На следующем изображении есть терминаторы, но один расположен неверно, не в конце сети.

Далее показана цепь с длинными ответвлениями, что тоже расстраивает всю систему.

Прошивка J7LS для блоков Январь-7.2- особенностиработы и настройки, описание доработок ЭБУ.

Доработка каналов АЦП для правильного функционирования входа ДАД.

В связи с тем, что нагрузочная способность некоторых типов ДАД очень низкая подключение ДАД к входу ДМРВ не допустимо т.к. сигнал с датчика может значительно искажаться, в результате, чего информация о давлении в системе становится недостоверной! Для подключения ДАД блоки Январь-7.2 необходимо дорабатывать устанавливая в них элементы указанные ниже на схеме. Типоразмер элементов 0603. Для работы необходима паяльная станция (термовоздушная или ИК)..

У 76-го вывода подтяжка (R29) к +12в (рекомендуется использовать как дискретный вход Shift Assist).

У 42-го подтяжка к +5в (можно при установке резистора подтяжки 4к7 использовать как аналоговый вход под галетный переключатель).

Доработка блоков для работы с моментнымРХХ и установки на 6 цилиндровые ДВС…

Распиновка блока комфорта лада приора Для работы ЭБУ с моментным РХХ и на двигателях с 6-ю цилиндрами необходима доработка цепей 26 и 28 выводов ЭБУ, она сводится к установке отсутствующих элементов и удалению перечеркнутых (если есть). Все элементы типоразмера 0603. На картинке изображена плата старого образца. На новых платах Я7.2 данные элементы так же присутствуют но их расположение другое.

При доработке проверить наличие земли на 3-м выводе DA12. В некоторых блоках она может быть не разведена. В этом случае припаять провод.

Для работы с моментным РХХ достаточно установить компоненты в соответствии с картинкой. Для 6-ти цилиндрового варианта необходимы так же некоторые доработки, указанные в статье о применении блоков на двигателях с 3-мя и 6-ю цилиндрами.

Распиновка ЭБУ Январь-7.2 для работы с прошивками J7LS.

1	Катушка 3цил	28	форсунка 5	55	Вход 2й лямбды аналоговый (АЦП-доработка)
2	катушка 2-3/Катушка 2 цил	29	соединен с 11 (реле вентилятора)	56	не используется
3	масса	30	не используется	57	переключение прошивок (дискретный) подтянут 10ком к +12в
4	Катушка 4 цил	31	СE LAMP	58	не используется
5	катушка 1-4	32	+5в ДПДЗ	59	ДС (дискретный) подтянут 12ком к +12в
6	форсунка 2	33	+5в ДАД	60	не используется
7	форсунка 3	34	ДПКВB (земля)	61	масса контроллера
8	выход тахометра	35	масса датчиков	62	не используется
9	не используется	36	масса датчиков	63	+12в главного реле
10	Выход сигнал расхода топлива	37	ДМРВ (АЦП) подтянут 5к1 на землю ДАД (АЦП ОКА3 — доработка — замена 5к1 на 22к!)	64	ШД
11	Замкнут с 29 (реле вентилятора)	38	не используется	65	ШД
12	+12	39	ДТОЖ (АЦП) подтянут 2k15 к +5в	66	ШД
13	+ зажигания	40	ДТВ (АЦП) подтянут 1к к +5в	67	ШД
14	главное реле	41	не используется	68	реле вентилятора 1
15	ДПКВ А	42	Аналоговый вход ДАД J5LS (АЦП — доработка)	69	реле кондиционера
16	ДПДЗ (АЦП) подтянут 1мом на +12в 470к на землю	43	программирование	70	реле бензонасоса
17	масса датчиков	44	+12в главного реле	71	k-line
18	Датчик Кислорода 1 (АЦП)	45	+12в главного реле	72	не используется
19	ДД	46	Адсорбер/Управление давлением наддува	73	не используется
20	масса ДД	47	форсунка 4	74	не используется
21	не используется	48	нагреватель дк 1	75	вход запроса кондиционера (АЦП)
22	не используется	49	Нагреватель ДК1/реле бензонасоса	76	Датчик усилителя руля дискретный подтянут через 10к к +12в
23	не используется	50	реле блокировки стартера/многофункц выход	77	не используется
24	не используется	51	масса контроллера	78	не используется
25	не используется	52	не используется	79	датчик фаз (дискретный) подтянут 4к7 на +12в
26	форсунка 6	53	масса контроллера	80	масса контроллера
27	форсунка 1	54	не используется	81	не используется

функция	Я5 канал	Я5 пин	Я7 канал	Я7 пин	М7 канал	М7 пин
MAF	7	3	37	11	7
ubatt	1	27	13	9	27
IAT	2	44	8	40	14	44
THR	3	53	1	16	12	53
CLT	4	45	4	39	7	45
P50	5	50	5	55	—	—
WBDK	6	39	6	75	2	39
DET	7	—	—	—	—
COND	8	41	6	75	6	40
MAP	9	40	3	37	13	50
LZOND	10	28	2	18	—	28
LAUNCH	11	52	9	42	8	36
HTR_LZ	12	—	12	76	—	—
P42	13	42	—	—	3	54
P51	14	51	—	—	10	51

При необходимости использования каких либо дополнительных функций не распаянный канал схемотехнически приводится к блоку Я5.1

Дискретные входы для работы функции shift assist.

Не рекомендуется: P8.1- пин 42 (требуется доработка блока). Резистор R16=10к обеспечивает подтяжку к +5в таким образом кнопка включается между 42м выводом и землей.

Рекомендуется: P8.4 — пин 76 (требуется доработка блока). Резистор R29=10к обеспечивает подтяжку к +12в таким образом кнопка включается между 76-м выводом и землей!

Варианты ключей катушек из Января-7.2

Fairchild ISL9V3040S3S

Infineon BT2140-1B

IR IRGS14C40L

STGB10NB37LZ STGB10NB40LZ

(с) 2014-2019 emmibox — копирование информации без разрешения автора запрещено.

Предыстория

RS232 — стандарт асинхронного интерфейса (последовательный порт), являлся в свое время наиболее популярным интерфейсом для цифровых устройств различного назначения. В первых компьютерах его физическое присутствие было обязательным. Даже в настоящее время операционная система Windows способна эмулировать некоторое количество виртуальных COM, не имея их физических реализаций. Некоторые наверное помнят компьютерные мыши, принтеры, сканеры и другие периферийные устройства, подключаемые к компьютеру посредством этого порта.

Сейчас ситуация изменилась, компьютерная периферия подключается к ПК при помощи более быстрых USB портов. Но в устройствах КИП и А, RS232 по праву занимает главенствующее положение, редко можно увидеть цифровой прибор, настраиваемый компьютером без этого интерфейса. Довольно часто RS232 порт служит переходным звеном к RS485 интерфейсу, подключаемому посредством миниатюрного переходника.

Информация по RS232 передается в дуплексном режиме

• Логический «0» — положительное напряжение от +5 до +15 В
• Логическая «1» — отрицательное напряжение от -5 до -15 В

В силу конструктивных особенностей, длина линии связи небольшая, обычно не более 10 метров.

Первоначально разъем RS232 интерфейса проектировался как 25-и контактный. В этом DB25 разъеме предусматривался и вторичный RS232 последовательный канал. Но на практике, реализовался только один канал. Компьютеры, в которых были представлены оба канала были очень редки, например Sun SparcStation 10/20 и Dec Alpha Multia. Также на некоторых модемах присутствовал вторичный канал, он сигнализировал статус модема, в то время когда первичный был занят передачей данных. В наше время, более прижилась 9-и контактная DB9 версия RS232.

Кабели подключения

Нуль модемные кабели RS-232

3-проводный минимальный

Совместимость

Рассмотрим сначала DSR сигнал (конт.6). Этот вход сигнала готовности от аппаратуры передачи данных. В схеме соединений вход замкнут на выход DTR (конт.4). Это означает, что программа не видит сигнала готовности другого устройства, хотя он есть. Аналогично устанавливается сигнал на входе CD (конт.1). Тогда при проверке сигнала DSR для контроля возможности соединения будет установлен выходной сигнал DTR.

Это соответствует 99% коммуникационного программного обеспечения. Под этим подразумевается, что 99% программного обеспечения с этим нуль-модемным кабелем примут проверку сигнала DSR.

Аналогичный трюк применяется для входного сигнала CTS. В оригинале сигнал RTS (конт.7) установливается и затем проверяется CTS (конт.8). Соединение этих контактов приводит к невозможности зависания программ по причине неответа на запрос RTS.

7-проводный полный

Совместимость

Самый дорогой полный нуль-модемный кабель с семью проводами. Только сигналы индикатора вызова и определения несущей не подключены.

Этот кабель не разрешает использовать предыдущий метод контроля предачи данных. Основная несовместимость перекрестное соединение сигналов RTS и CTS. Первоначально эти сигналы использовались для контроля потоком данных по типу запрос/ответ. При использовании полного нуль-модемного кабеля более нет запросов. Эти сигналы применяются для сообщения другой стороне есть ли возможность соединения.

Особенность

Контакты 2 и 3 на 9-ти выводном разъеме D типа противоположны этим же контактам на 25-ти контатном раземе. Поэтому, если соединить контакты 2-2 и 3-3 между разъемами D25 и D9, получится коммуникационный кабель. Контакты сигнальной земли Signal Ground (SG) также должны быть подключены между собой. См. таблицу ниже.

5-проводный с управлением потоком

Описание

Можно найти или изготовить много типов кабелей для связи по интерфейсу RS-232. В этом нуль- модемном кабеле используется только 5 проводов: сигналы данных TXD, RXD, сигнал GND и управляющие сигналы RTS CTS для управления потоком.

Обозначение кабелей

Все DTE-DCE кабели прямого соединения, контакты соединяются один к одному. Кабели DTE-DTE и DCE-DCE кросс-кабели.

1. DTE — DCE называется ‘прямой кабель’
2. DTE — DTE называегся ‘нуль-модемный кабель’
3. DCE — DCE называется ‘Tail Circuit Cable’

Описание полного нуль-модемного кабеля

Соединение D9- D9

DB9-1	DB9-2
Receive Data	2	3	Transmit Data
Transmit Data	3	2	Receive Data
Data Terminal Ready	4	6+1	Data Set Ready + Carrier Detect
System Ground	5	5	System Ground
Data Set Ready + Carrier Detect	6+1	4	Data Terminal Ready
Request to Send	7	8	Clear to Send
Clear to Send	8	7	Request to Send

Соединение D25-D25

DB25-1	DB25-2
Receive Data	3	2	Transmit Data
Transmit Data	2	3	Receive Data
Data Terminal Ready	20	6+8	Data Set Ready + Carrier Detect
System Ground	7	7	System Ground
Data Set Ready + Carrier Detect	6+8	20	Data Terminal Ready
Request to Send	4	5	Clear to Send
Clear to Send	5	4	Request to Send

Соединение D9-D25

DB9	DB25
Receive Data	2	2	Transmit Data
Transmit Data	3	3	Receive Data
Data Terminal Ready	4	6+8	Data Set Ready + Carrier Detect
System Ground	5	7	System Ground
Data Set Ready + Carrier Detect	6+1	20	Data Terminal Ready
Request to Send	7	5	Clear to Send
Clear to Send	8	4	Request to Send

Заглушка тестирования RS-232

Заглушка для эмуляции терминала

Данный соединитель RS-232 может быть использован для проверки последовательного порта кмпьютера. Сигналы данных и управления соединены. В этом случае передаваемые данные сразу возвращаются. Компьютер проверяет собственный поток. Это может быть использовано для проверки функционирования порта RS-232 со стандартным терминальным программным обеспечением.

DB 9 мама

DB 25 мама

Кабель контроля (мониторинга) RS-232

Полудуплексная работа

Контроль связи по RS-232 между двумя устройствами с помощью компьютера возможен при помощи кабеля, изображенного на рис. Два разъема подключаются к устройствам, а третий подключается к наблюдающему компьютеру. Этот кабель принимает информацию от двух источников только на один приемный порт RS-232. Поэтому, если оба устройства начнут одновременную работу, контролируемая информация на входе компьютера будет нарушена. В большинстве случаев связь осуществляется в полудуплексном режиме. Для этих режимов этот кабель будет работать без проблем.

Что такое RS-485?

Стандарт RS-485 подразумевает отправку данных одного или нескольких устройств на главный терминал. Хороши примером работы такой системы будет получение информации от микропроцессорных терминалов. Они подключены между собой и к главному диспетчеру.

Все данные передаются в режиме реального времени. В случае поломки или срабатывания защиты, на главный компьютер поступает соответствующие сообщение. Тогда, оператор может увидеть на каком именно терминале произошла неполадка и быстро ее устранить.

Кроме того, на главном компьютере отображаются характеристики всех терминалов. К ним относится температура, производительность. Также можно увидеть, какие именно девайсы включены или отключены.

Этот интерфейс связи необходим для обработки команд. Так, оператор совершает определенные действия, которые стандарт преобразовывает в машинный язык. После этого все команды передаются на указанный терминал и происходит обратное преобразование.

Интерфейс RS-485 допускает до 32 приемопередатчиков на один сегмент сети. Длина может достигать 1200 метров. Максимальное количество узлов составляет 256. Для лучшей передачи данных нужно использовать витую пару.

Преобразование уровней RS-232 в TTL уровень с помощью MAX232

Предшественники RS-232

Два типа устройств RS-232, 1488 и 1489, используются и сейчас. Это ранние представители этого стандарта. Устройства того времени запитывались мощными источниками питания, поскольку согласно стандарту RS-232 передатчики должны были обеспечивать минимальный +5В сигнал низкого уровня и минимальный -5В сигнал высокого уровня. Эти уровни сигналов обеспечивали устойчивость к помехам после передачи по проводам к приемнику. Но это требувало наличие двуполярного источника питания, и поэтому многие материнские платы включали в себя источник отрицательного напряжения исключительно для питания устройств типа 1488 ии 1489.

Техническая документация

Семейство микросхем MAX220-MAX249 линейных приемо-передатчиков предназначены для интерфейсов EIA/TIA-232E и V.28/V.24, особенно в устройствах, где отсутствуют напряжения ±12В.

Альтернативная микросхема ICL232. Это сдвоенный приемо-передатчик соответсвующая спецификациям RS-232C и V.28. Для питания мс требуется только напряжение +5В. Напряжения +10В и -10В преобразуются из 5В-го при помощи двух емкостных преобразователях напряжения.

Микросхема MAX232

Микросхема MAX232 быстро стала индустриальным стандартом. Многие разработчики используют ее, несмотря на то, что параметры микросхем с однополярным питанием значительно улучшились со временем.

Конфигурация выводов MAX232: представлена на рис.

Структурная схема MAX232A

На структурной схеме MAX232A изображены удвоитель напряжения и инвертор напряжения +10В в -10В. Эти напряжения используются для формирования сигналов соответсвующих RS-232. MAX232A позволяет подключить два последовательных порта.
