Проверка дмрв ваз 2113, 2114, 2115 мультиметром

Содержание:

Как проверить ДМРВ частотного типа
Для чего нужен ДМРВ
Как проверить ДМРВ на исправность
Признак неисправности датчика массового расхода воздуха и его диагностика
Устройство ДМВР на ВАЗ-2114
Диагностика ДМРВ
Как восстановить датчик массового расхода воздуха?
Замена датчика массового расхода воздуха
Как проверить ДМРВ
- - Проверка ДМРВ в движении
  - Проверка ДМРВ мультиметром
- Визуальный осмотр ДМРВ
Зачем нужен датчик массового расхода воздуха?

Как проверить ДМРВ частотного типа

Рассмотрим на примере Citroen Peugeot 1.6 HDI дизель. Аналогичный четырех проводной MAF-sensor стоит на моделях, показанных ниже.

Для проверки понадобиться диагностический сканер или мультиметр поддерживающий данную функцию.

Распиновка датчика:

Выводной сигнал датчика температуры на впуске.
Масса.
Не задействован.
Напряжение бортовой сети +12В.
Частотный сигнал с датчика.

Подключаем:

Второй Pin – «масса»
Пятый Pin – выходной сигнал.

В состоянии покоя при включенном зажигания выходная частота должна быть 5 кГц.

После запуска мотора на холостых частота должна уменьшиться варьировать от 1.02 до 3.3 кГц. Для каждого частотного ДМРВ таблицы частоты.

Для чего нужен ДМРВ

Замена сцепления ваз 2113, 2114 и 2115 своими руками

Данный контролирующий прибор призван определять объем поступающего воздуха в камеры сгорания силового агрегата. Как известно, без этого двигатель в принципе не сможет работать. Его производитель установил недалеко от фильтра воздушного.

В двигатель поступает во время его работы 1 часть бензина и 14 частей воздуха. В результате образуется наиболее оптимальная по составу смесь, позволяющая работать силовой установке максимально эффективно.

Если эта пропорция по той или иной причине не соблюдается, начинает происходить:

чрезмерный расход бензина;
падение мощности.

Таким образом, правильный массовый расход воздуха является одним из основных условий надлежащего функционирования автомобиля. Расчет этого параметра происходит в ЭБУ на основании показаний ДМРВ.

В зависимости от того, насколько сильно водитель авто давит на акселератор, интенсивнее подается и воздух. Со своей стороны, ДМРВ измеряет поступающие его объемы, и данные направляются в бортовой компьютер. Последний сообразно регулирует и приток бензина.

Как проверить ДМРВ на исправность

Ваз 2114 2115 2113 предохранители и реле

Имеется несколько основных методик проверки датчика массового расхода воздуха, которые позволяют убедиться в его неисправности.

Проверка ДМРВ в движении

Самый простой способ диагностики расходомера – это анализ работы двигателя при принудительном отключении датчика. Проверка происходит следующим образом:

Необходимо открыть капот и отключить разъем с датчика массового расхода воздуха. После этого закройте капот;
Далее сядьте за руль машины и заведите мотор. Автомобиль должен начать работать в аварийном режиме, при котором будет гореть лампочка Check Engine

В такой ситуации количество воздуха в топливной смеси будет определяться в зависимости от положения дроссельной заслонки;
Попробуйте проехаться на автомобиле и обратите внимание на его динамику в сравнении с тем, как машина работала до отключения ДМРВ. С выключенным датчиком машина должна стать «живее», то есть быстрее разгоняться

Если это так, то можно с уверенностью говорить о проблемах с датчиком массового расхода воздуха.

Крайне не рекомендуется долго эксплуатировать автомобиль с отключенным ДМРВ.

Проверка ДМРВ мультиметром

Диагностировать проблему с датчиком можно при помощи мультиметра. Для этого необходимо сперва разобраться с конструкцией устройства и его «распиновкой», то есть распайкой проводов по плате. Из датчика массового расхода воздуха выходит 4 провода. В зависимости от модели ДМРВ и производителя, их цвета могут различаться, но в большинстве случаев они следующие:

Розовый (или розово-черный): провод к главному реле;
Зеленый: провод к заземлению;
Серый: провод к питанию;
Желтый: вход сигнала.

Для проверки датчика массового расхода воздуха мультиметр необходимо выставить в режим измерения постоянного напряжения и установить предел до 2 Вольт. Далее потребуется включить зажигание, но не заводить мотор. Когда это будет сделано, подключите красный щуп мультиметра к входу сигнала датчика (желтому проводу), а черный щуп к заземлению (зеленому проводу). Сделать это можно не «оголяя» провода, просунув щупы диагностического устройства сквозь резиновый уплотнитель разъема.

По результатам измерения можно сделать выводы о состоянии датчика:

Полностью исправное устройство (новое): 0,996 – 1,01 Вольт;
Датчик в хорошем состоянии, но уже поработал: 1,01 – 1,02 Вольт;
Датчик давно работает, но еще исправен: 1,02 – 1,03 Вольт;
Скоро потребуется замена ДМРВ: 1-03 – 1,04 Вольт;
Расходомер близок к выходу из строя, но продолжает справляться с задачами: 1,04 – 1,05 Вольт;
Датчик необходимо менять: 1,05 Вольт и выше.

Некоторые современные бортовые компьютеры позволяют смотреть напряжение на датчике массового расхода воздуха. В таких ситуациях можно обойтись без мультиметра.

Визуальный осмотр ДМРВ

Опытные автомобилисты могут определить неисправность датчика массового расхода воздуха по его внешнему виду. Первым делом необходимо снять ДМРВ, а далее его внимательно осмотреть. Признаками неисправности является попадание жидкости в воздушный патрубок и датчик ДМРВ (или наличие механических повреждений).

Чаще всего жидкость может оказаться в датчике по следующим причинам:

Повышенный уровень масла в картере. В такой ситуации в датчик попадает масло;
Забитый маслоотбойник системы вентиляции картера;
Несвоевременная замена воздушного фильтра, из-за чего грязь попадает на термоанемометр ДМРВ.

Самым простым и надежным способом диагностировки проблем с датчиком массового расхода воздуха является его замена на рабочее устройство. Например, можно снять подходящий рабочий датчик с другого автомобиля, установить его и убедиться, что стабилизировалась работа двигателя. В такой ситуации можно сразу идти покупать новый датчик без диагностики его мультиметром или другими способами.

(413 голос., средний: 4,58 из 5)

Загрузка…

Признак неисправности датчика массового расхода воздуха и его диагностика

Что делать, если не работает вентилятор на ваз 2114 (2115,2113)?

November 17, 2013

Датчик массового расхода воздуха (сокращённо — ДМРВ) – это незаменимое устройство, которое определяет и регулирует подачу нужного количества воздуха в камеру сгорания ДВС. В его конструкцию обязательно входит термоанемометр, главная функция которого заключается в измерении затрат подаваемых газов. Датчик расхода воздуха ВАЗ-2114 и 2115 располагается возле воздушного фильтра. Но вне зависимости от его расположения ломается он одинаково, как у всех современных моделей Волжского завода. В данной статье мы рассмотрим признак неисправности датчика массового расхода воздуха, а также выясним, как проверить его текущее состояние без вызова специалистов.

Как можно определить, что ДМРВ подлежит замене или ремонту?

На самом деле симптомов поломок данной детали очень и очень много. Главный признак неисправности датчика массового расхода воздуха – это появление на приборной доске лампы Check Engine (дословно – «Проверьте мотор»). Также о неисправности ДМРВ может свидетельствовать повышенный расход топлива. Ещё один симптом – плохой запуск двигателя. Данная проблема может возникнуть даже тогда, когда уровень заряда аккумуляторной батареи равен 80-99%, а на улице стоит 30 о С жары. Странный ход автомобиля тоже может сигнализировать о поломках.

Главный признак неисправности датчика массового расхода воздуха может заключаться в плохой динамике разгона и «провалах» в движении, то есть машина резко тормозит, а потом резко разгоняется. И последний симптом – это плохая работа двигателя. Если мотор постоянно работает с перебоями, а его обороты постоянно «скачут», это и есть признак неисправности датчика массового расхода воздуха.

Определяем текущее состояние детали

Так как проверить датчик расхода воздуха можно без обращений на СТО, данная инструкция будет полезна всем автолюбителям. Итак, для того чтобы проверить ДМРВ, нужно открутить хомут, крепящий гофру воздухозаборника на выходе.

Делается это при помощи фигурной отвертки. После снятия хомута аккуратно извлекаем трубу и смотрим ее поверхность. В идеале её внутренняя часть должна быть сухой и чистой. Кстати, если воздушный фильтр вы будете менять несвоевременно, он может негативно повлиять на состояние датчика расхода воздуха и загрязнить его мелкими частицами дорожной пыли. Далее, при помощи рожкового ключа на 10 вывинчиваем крепежные элементы ДМРВ и смотрим его состояние. Когда на входном крае резиновое кольцо-уплотнитель размещено не на своем месте, нужно сразу же его поправить или заменить. В противном случае от попадания пыли датчик перестанет нормально функционировать. Если же при разборке в конструкции диагностированной детали вы обнаружили следы масла, это говорит о забитом маслоотбойнике или о повышенной концентрации смазочного материала в моторе. В первом случае систему следует очистить, а во втором слить излишки масла.

Помните, какие бы признаки и неисправности не присутствовали, пренебрегать заменой или ремонтом датчика ни в коем случае не надо, иначе увеличенный расход топлива вам будет гарантирован.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Устройство ДМВР на ВАЗ-2114

Общий вид датчика ДМВР

Прежде чем перейти непосредственно к диагностике необходимо знать конструктивные особенности и устройство данного датчика. Рассмотрим на изображении схему устройства ДМВР.

Схема устройства ДМВР

Причины неисправности датчика

Следующим этапом, который идёт перед диагностикой, становится выявления причин неисправности, а также факторов, которые могут повлиять на то, что датчик массового расхода воздуха выйдет из строя.

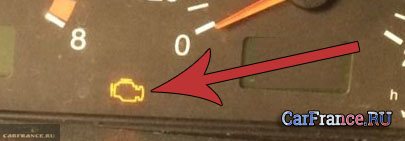

Значок «Check Engine» на панели приборов

При этом, если подключиться к электронному блоку управления двигателем можно выявить следующую неисправность: «Недостаточный уровень сигнала ДМРВ«. Именно это значит, что вышел из строя датчик.

Основные признаки

Итак, рассмотрим, основные признаки неисправности ДМВР:

Сбои в работе основного силового агрегата, а именно: плавающие обороты, автомобиль глохнет на холостых оборотах.
Падение динамики разгона, также один из основополагающих факторов перебоя работы данного узла.
При переключении скоростей, автомобиль просто глохнет.
Увеличение расхода топлива. Связано это с тем, что получается неправильное соотношение топливной смеси.

Теперь, когда признаки неисправности понятны, можно рассмотреть вопрос о факторах, которые вызывают выход из строя ДМВР:

Разрушение или обрыв проводки внутри изделия.
Ослабленная фиксация колодки проводов.
Повреждение внутренней части элемента.
Окисление контактов.
Износ или перегорание вследствие короткого замыкания.

Часто ДМРВ выходит из строя после мойка двигателя

Проверка ДМРВ при помощи мультиметра

Для того, чтобы проверить датчик массового расхода воздуха, не обязательно ехать в автосервис, тратить кучу времени и денег. Для этого понадобиться обычный тестер или мультиметр, который можно купить за 300 рублей на рынке.

Расположение датчика ДМВР

Чтобы проверить ДМВР, необходимо знать распиновку контактной группы.

Итак, рассмотрим, какая распиновка у датчика массового расхода воздуха:

Распиновка ДМВР

Контакт №5 (в датчиках Bosch от него, как правило, идёт проводок желтого цвета) — отвечает за подачу входящего сигнала с ЭБУ;
Контакт №4 (серый либо белый) — отвечает за питание устройства;
Контакт №3 (провод зеленого цвета) — отвечает за заземление;
Контакт №2 (розово-черный) — провод, по которому информация с датчика передается на главное реле четырнадцатой.

Чтобы определить исправность, снимать датчик не нужно. Мультиметр выставляется на режим измерения постоянного тока до 20 вольт. Далее, следуем пошаговой инструкции:

Принцип проверки датчика ДМВР

Красный провод от мультиметра соединяем с контактом 5, а вот черный с контактом 3.
Соединять контакты можно при помощи булавки
Не заводя автомобиль, поворачиваем зажигания.
Смотрим на показания мультиметра, расшифровка которых приведена ниже.

Показания тестера (напряжение, В)	Состояние ДМРВ
0.006 — 1.01	Такое напряжение выдают только новые датчики, спустя нескольких недель эксплуатации оно возрастает на несколько сотых единиц;
1.01 — 1.02	Нормальное, рабочее напряжение устройства находящегося в постоянной эксплуатации;
1.03 — 1.04	Устройство израсходовало примерно половину своего рабочего ресурса;
1.04 — 1.05	Напряжение ДМРВ находящегося в крайне изношенном состоянии, рекомендуется замена;
Выше 1.05	Такой датчик не работает, либо работает, но посылает в ЭБУ искаженные сигналы.

Диагностика ДМРВ

Если аналогичного датчика нет, то существуют другие способы проверить работоспособность расходомера:

визуальная диагностика;
проверка во время движения;
определение соответствия прошивки;
диагностика тестером.

Визуальный осмотр

Перед тем как проверить устройство этим методом, его надо демонтировать из посадочного места. Для этого от корпуса воздушного фильтрующего элемента отсоединяются патрубки. Изнутри контроллер должен быть сухим, наличие следов моторной жидкости и конденсата не допускается. Зачастую устройство ломается по причине несоблюдения интервалов замены воздушного фильтра, в результате чего грязь остается на чувствительной составляющей. Это приводит к тому, что контроллер выдает некорректные показания.

Если на внутренней полости контроллера имеются следы моторной жидкости, это говорит о высоком уровне давления смазки в силовом агрегате. Причина может заключаться в засорении вентиляции картерного устройства. При проверке необходимо удостовериться в том, что уплотнительный элемент расположен в нужном месте, где устанавливается гофра. Эта часть могла застрять в корпусе воздушного фильтрующего устройства. При данной проблеме в двигателе происходит подсос воздуха, который попадает внутрь с пылью и загрязняет регулятор.

Диагностика в движении

Необходимо отключать штекер с цепью питания от датчика и запускать двигатель, а потом отсоединять колодку. На приборной панели появится индикатор Чек Энджин. Минимальные обороты мотора должны увеличиться до 1500 в минуту. Если двигатель стал работать более стабильно после отключения устройства, это говорит о его неисправности. Датчик необходимо заменять.

Пользователь Игорь Белов рассказал о нескольких методах диагностики расходомера, в том числе о проверке во время движения.

https://youtube.com/watch?v=HO6ITsSSoDY

Соответствие ДМРВ прошивке ЭБУ

Чтобы проверить соответствие прошивки, надо взять пластину толщиной 1 мм и поднести ее под упор заслонки, это приведет к изменению оборотов мотора. Затем производится отключение колодки с проводами от контроллера. Если двигатель машины не остановился, то причина в прошивке микропроцессорного модуля, регуляторе холостых оборотов без расходомера в аварийном режиме.

Проверка ДМРВ мультиметром

Для диагностики производится активация зажигания, но силовой агрегат заводить не нужно. Контактом красного щупа на тестере надо прикоснуться к первому кабелю (желтая расцветка), а черный идет на массу (зеленый контакт). Для соединения не рекомендуется применение острых предметов, поскольку это приведет к появлению погрешности в показаниях. Такой способ диагностики позволит определить уровень напряжения между проводниками.

О состоянии датчика позволят узнать показания:

от 0,99 до 1,01 В — параметры нового контроллера;
1,01 — 1,02 В — регулятор в отличном состоянии, менять не нужно;
1,02 — 1,03 В — в целом удовлетворительное состояние устройства;
1,03 — 1,04 В — срок эксплуатации контроллера почти исчерпан, скоро потребуется замена;
1,04 — 1,05 В — неудовлетворительное состояние датчика, пора менять устройство.

Диагностика тестером может быть выполнена не на всех типах расходомеров. Предварительно диагностический режим мультиметра надо настроить на измерение величины постоянного тока и выставить максимальный параметр в 2 V. К контроллеру подводится четыре кабеля, каждый из которых обозначается определенной расцветкой.

Начиная от ближнего проводника к ветровому стеклу:

желтый контакт предназначен для вхождения импульса расходомера;
белый либо серый кабель используется в качестве выходного канала напряжения питания;
зеленый контакт — это масса или заземление;
черный кабель, оснащенный розовой полоской, отвечает за выход к основному реле.

Расцветка контактов на ДМРВ может быть разной, но расположение проводов всегда идентичное.

Канал «Простое мнение» рассказал о выполнении диагностики расходомера с использованием тестера.

Как восстановить датчик массового расхода воздуха?

Оптимальным решением при проблемах с ДМРВ является замена неисправного датчика на новый. Но поскольку стоимость устройства составляет около 2500-3900 рублей, то многие владельцы пытаются «оживить» старую деталь.

Встречается четыре методики восстановления:

установка дополнительного сопротивления;
перекрытие части канала подачи воздуха на терморезистор алюминиевым скотчем;
корректировка прошивки блока управления двигателем;
промывка тела датчика и корпуса от грязи.

Установка дополнительного сопротивления

Установка дополнительных сопротивлений выполняется в цепь, связывающую датчик с блоком управления. При прохождении электрического тока происходит снижение напряжения, которое можно довести до требуемых пределов. Значение сопротивления подбирается опытным путем. Чаще всего впаивается резистор 1 кОм на желтый провод и элемент 15 кОм — на зеленый.

Перекрытие части канала подачи воздуха

Принцип ремонта основан на частичном перекрытии подачи воздуха на терморезистор. За счет этого обеспечивается менее интенсивное охлаждение и удается довести значение напряжения до состояния исправного прибора. Подбор сечения производится опытным путем с контролем напряжения мультиметром. В некоторых случаях владельцы перекрывают канал подачи на 70-80%. Для заклейки применяется алюминиевый скотч.

Корректировка прошивки блока управления двигателем

Под корректировкой подразумевается изменение тарировки или графика работы ДМРВ, занесенного в память блока. График зависимости построен таким образом, что при напряжении датчика 0,996 вольта расход считается равным нулю. Но если датчик вышел из строя и стартовое напряжение равно 1,055 вольта, то блок управления считает подачу воздуха 1,8 кг при неработающем моторе. Изменение графика при помощи утилиты «ДМРВ корректор» позволит выставить значение расхода 0, что улучшит характеристики работы двигателя. Подобный метод можно рекомендовать владельцам, хорошо разбирающимся в программном обеспечении блока управления.

Чистка ДМРВ своими руками

Очистка датчика объема воздуха производится после выявления некорректности его работы. Процедура выполняется путем частичной разборки и снятия тела устройства с активными элементами. Параллельно проводится промывка и очистка корпуса от остатков листвы и отложений грязи. Во многих случаях мойка датчика расхода воздуха на ВАЗ 2114 не помогает восстановить параметры устройства.

Механические способы 2114 запрещены, как и выдувание пыли сжатым воздухом.

Какие средства следует применять для чистки датчика?

Для очистки датчиков существуют специальные жидкости, поставляемые в аэрозольных баллонах под давлением. Примером такого средства может послужить специальный очиститель ДМРВ Luftmassensensor-Reiniger от компании Liqui Moly. Есть аналогичные жидкости других производителей. Можно промыть датчик смесью из 70% изопропилового спирта и 30% дистиллированной воды, предварительно прогрев устройство до 60-70 ºС строительным феном.

При мойке ДМРВ запрещено:

пытаться очистить датчик ватными шариками, твердыми предметами и щетками;
использовать бытовые чистящие средства;
применять очистители карбюратора на ацетоне или эфире.

Очистители на тяжелых нефтепродуктах, например, WD40 отмоют рабочие элементы от налета, но оставят жирную пленку, которую необходимо смыть изопропиловым спиртом. Использование эфиросодержащих веществ не рекомендовано по причине разрушения компаундной заливки и электронных компонентов.

Алгоритм действий

Последовательность шагов при мойке ДМРВ:

Снять датчик вместе с корпусом с воздушного канала двигателя. Устройство крепится хомутом к каналу и двумя болтами к корпусу воздушного фильтра.
Открутить два винта крепления датчика к корпусу. Болты имеют головку под «звездочку», но многие владельцы откручивают их плоскогубцами.
Промыть чистящим средством измерительные терморезисторы, а также каналы для прохода воздуха. Если используется способ очистки спиртом, то снятый датчик прогревается потоком теплого воздуха и помещается в емкость. Спирто-водяная смесь также подогревается до 60-70 градусов.
Высушить сенсор.
Вымыть корпус датчика теплым мыльным раствором. Промыть под проточной водой и высушить.
Собрать датчик и установить на место.

Замена датчика массового расхода воздуха

Снятие датчика массового расхода воздуха

Если проверка указала на неисправность данного датчика, производится его замена, поскольку они являются неремонтируемыми. Замена его очень простая. На примере разберем замену датчика на ВАЗ-2110.

Все работы по замене производятся при выключенном зажигании. Первое, с датчика отсоединяется фишка с проводами, идущими к датчику.

Затем нужно послабить хомут крепления впускного патрубка к фильтру, после чего патрубок отсоединяется от фильтра.

Ключом на 10 откручиваются два болта, которыми крепиться датчик. Теперь датчик можно извлечь с посадочного места.

Здесь можно узнать как демонтировать шкив коленвала.

В этой статье можно узнать как произвести замену салонного фильтра в автомобиле.

Перед установкой нового датчика в посадочное место важно проверить плотность посадки уплотнительного кольца, иначе, при недостаточной плотности, существует возможность подсоса воздуха, причем не очищенного от примесей, извне. А это может стать причиной быстрой поломки датчика

После проверки уплотнителя, датчик ставиться на место закрепляется болтами. Далее ставиться на место патрубок и подключается фишка с проводами.

Заключительным этапом является проверка восстановления нормальной работы силовой установки.

Как проверить ДМРВ

Проверка ДМРВ в движении

Самый простой способ диагностики расходомера – это анализ работы двигателя при принудительном отключении датчика.

Проверка происходит следующим образом:

Если это так, то можно с уверенностью говорить о проблемах с датчиком массового расхода воздуха.

Проверка ДМРВ мультиметром

В зависимости от модели ДМРВ и производителя, их цвета могут различаться, но в большинстве случаев они следующие:

Розовый (или розово-черный): провод к главному реле;
Зеленый: провод к заземлению;
Серый: провод к питанию;
Желтый: вход сигнала.

По результатам измерения можно сделать выводы о состоянии датчика:

Полностью исправное устройство (новое): 0,996 – 1,01 Вольт;
Датчик в хорошем состоянии, но уже поработал: 1,01 – 1,02 Вольт;
Датчик давно работает, но еще исправен: 1,02 – 1,03 Вольт;
Скоро потребуется замена ДМРВ: 1-03 – 1,04 Вольт;
Расходомер близок к выходу из строя, но продолжает справляться с задачами: 1,04 – 1,05 Вольт;
Датчик необходимо менять: 1,05 Вольт и выше.

Визуальный осмотр ДМРВ

Чаще всего жидкость может оказаться в датчике по следующим причинам:

Повышенный уровень масла в картере. В такой ситуации в датчик попадает масло;
Забитый маслоотбойник системы вентиляции картера;
Несвоевременная замена воздушного фильтра, из-за чего грязь попадает на термоанемометр ДМРВ.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Регулятор холостого хода на ваз 2112, признаки неисправности, как снять, проверить на работоспособно…

Какая коробка подойдет на ваз 2106, устройство, замена и установка

Как на ваз 2114 убрать катализатор, а так же на «классике», «калине», «приоре» «ниве»

Замена цепи на ваз 2106

Как ставить помпу на ваз 2114. Замена своими руками

Как почистить карбюратор на ваз 2105

Ваз 2107 индикатор обогрева заднего стекла

Расход бензина ВАЗ 2104, карбюратор. Трасса, город, смешанный цикл

Зачем нужен датчик массового расхода воздуха?

Как выглядит датчик массового расхода воздуха на автомобиле

ДМРВ это важный датчик располагается непосредственно за воздушным фильтром двигателя, а если говорить точнее, то как раз между ним и дроссельным узлом. Он устроен настолько тонко, что позволяет с высокой точностью измерять расход только того воздуха, что хорошо очищен от механических примесей

В процессе работы ДМРВ передает электронной системе управления двигателем сигналы, которые обрабатываются и интерпретируются, как тот объем воздуха, который подается для формирования топливно-воздушной смеси. Для нормальной работы силового агрегата объемное соотношение в ней жидкого горючего (бензина, солярки) и воздуха должно быть близким к 1х14. Если эта пропорция нарушается, то происходит или существенная потеря мощности мотора, или же перерасход топлива (это кстати, главные признаки неисправности ДМРВ). Информация, получаемая ЭБУ от датчика, определяющего массовый расход воздуха, помогает этого избежать.

ДМРВ производит замер того количества воздуха, которое в единицу времени попадает в топливную рампу. Эти данные он передает в ЭБУ, который моментально производит расчет количества жидкого топлива, которое нужно подать для формирования смеси, и отдает соответствующие «распоряжения» ответственным за это устройствам двигателя. Таким образом, если, к примеру, нажать педаль акселератора, то воздуха начинает сразу же поступать больше, ДМРВ это моментально определяет, отправляет данные в ЭБУ, которое в соответствующей пропорции увеличивает подачу бензина или солярки. Если же количество воздуха уменьшается, то снижается и объем подачи жидкого топлива.

С точки зрения конструкции, существует и активно используется три типа таких датчиков:

На основе трубки Пито;
С термоанемометрическими измерителями;
С пленочными измерителями.

ДМРВ, построенные на основе трубки Пито, считаются уже устаревшими и в самых новых моделях двигателей не используются. Они представляют собой так называемые лопаточные расходомеры, главными элементами которых являются связанные с потенциометрами и мягко закрепленные на осях пластины. Изменяя свое положение под влиянием потока воздуха, они воздействуют на потенциометр, который изменяет свое электрическое сопротивление.

Датчики массового расхода воздуха с измерителями термоанемометрического типа достаточно дороги, хотя и весьма эффективны. В них установлены специальные теплообменники, состоящие из двух платиновых нитей, которые нагреваются проходящим электрическим током. Одна из них обдувается потоком воздуха, вторая остается контрольной, и по разнице тока, проходящего через них, ЭБУ вычисляет количество поступающего для формирования топливной смеси воздуха. ДМРВ с пленочными измерителями считаются самыми современными. По своему принципу действия они практически аналогичны термоанемометрическими, только в них используются не платиновые нити, а керамические элементы с платиновым напылением.
