Как сделать гусеничный вездеход своими руками

Изготовление гусеницы из автомобильных покрышек

Самостоятельно изготовить гусеницу можно с применением автомобильных покрышек. Для проведения работ необходимо подобрать покрышки, позаимствованные у грузовых автомобилей, рекомендуется использовать подходящий рисунок протектора, при этом вы потратите меньше сил при работе с шиной. Изготовление подобной гусеницы нужно производить методом выкраивания из покрышки бортов, при этом должно быть оставлено место для беговой дорожки. Стоит учесть, что эта работа достаточно трудоемкая и предполагает приложение большого количества терпения и сил, использовать при этом необходимо исключительно хорошо заточенный сапожный нож.

Для того чтобы при изготовлении гусеницы для автомобиля своими руками было затрачено меньшее количество сил, можно время от времени производить смачивание лезвия с использованием мыльного раствора. В качестве альтернативного решения можно использовать приспособление, предназначенное для резки, допустимо применить и электрический лобзик. На последний предварительно нужно закрепить пилку с мелкими зубчиками, пилка тоже должна быть предварительно смочена водой, в процессе работы такие манипуляции нужно производить периодически.

Как сделать гусеницу на мотоблок своими руками

При желании можно самостоятельно модифицировать свой мотоблок, превратив его в гусеничный вездеход или снегоход. Главное правило — следует учесть, для каких работ предназначаются гусеницы, чтобы выбрать правильный материал, ведь они должны быть не только прочными, но и предельно легкими.

Имея подручные материалы, правильно высчитав длину гусеницы, можно изготовить ее самостоятельно с помощью нехитрых подручных средств.

В первую очередь необходимо снабдить ваш мотоблок дополнительной парой колес. На каждую боковую пару и будет одеваться гусеничная лента.

Длина каждой из двух гусянок будет равна длине окружности одного колеса и расстоянию между осями каждой пары колес, помноженному на два.

Материалом для самоделки могут послужить:

• обычная транспортерная лента и втулочно-роликовая цепь;
• автомобильные покрышки;
• ремни и цепи.

Итак, рассмотрим несколько вариантов самостоятельного изготовления гусянки, в зависимости от используемого материала.

Из транспортерной ленты

Этот способ является самым простым, поскольку не требует большого количества специальных инструментов и вспомогательных материалов.

• Выбирая ленту для гусеницы, отдавайте предпочтение полосе, толщина которой будет не менее 7 мм — ведь на нее приходится достаточно большая нагрузка. Сцепку с движущимися деталями обеспечит втулково-роликовая цепь.
• Для придания ленте прочности и увеличения ее эксплуатационного срока рекомендуется по краям прошить ее леской частыми стежками с шагом около 10 мм.
• Также необходимо прошить ленту по торцам, чтоб соединить ее в кольцо нужного диаметра, или воспользоваться для большей надежности шарнирами, напоминающими рояльный навес.
• Следите за тем, чтобы дополнительная колесная пара, которую вы установите на раму мотоблока, была того же диаметра, что и основные колеса на мотоблоке.

Из покрышки

Достаточно просто изготовить прочную надежную гусянку для мотоблока из покрышки. Процесс изготовления из автомобильной покрышки не займет слишком много времени, поскольку ее не нужно сшивать и наращивать грунтозацепы — покрышка сама является замкнутой структурой с протектором для сцепления.

Процесс изготовления делится на несколько этапов:

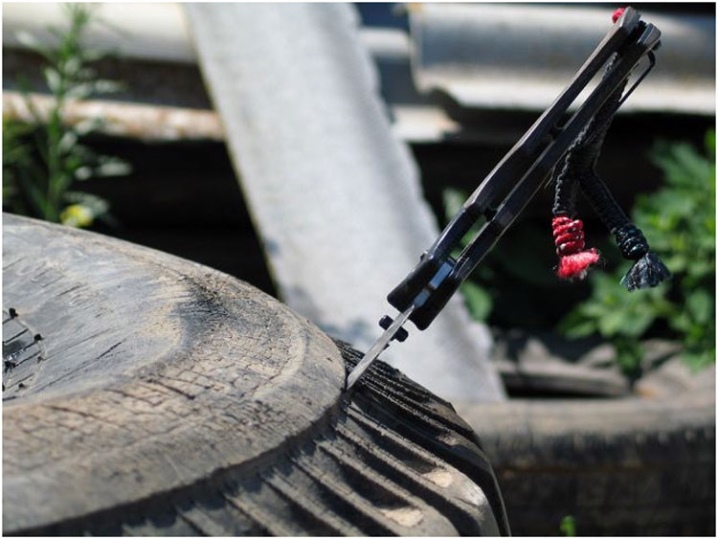

1. Очень острым ножом, смоченным в мыльном растворе для усиления режущей способности по резине, вырезать ленту для гусянки необходимой ширины.
2. Боковины с покрышки срезают электролобзиком пилкой с мелким зубом.
3. Жесткие части на внутренней стороне покрышки также срезаются при помощи ножа или лобзика.

Однако и здесь существует несколько моментов, на которые следует обратить внимание:

• Рисунок протектора должен быть четко выражен, поскольку его рельефы являются своеобразными грунтозацепами, повышающими сцепление движущегося механизма с поверхностью.
• Длина такой гусеницы ограничена диаметром автопокрышки, поэтому, прежде чем крепить дополнительную пару колес, следует это учесть.

Из ремней и цепей

Для того чтобы изготовить из мотоблока гусеничный вездеход, можно использовать обычные ремни с клиновидным профилем. Соединение ремней между собой осуществляется прикрепленными к ним на заклепках или винтах грунтозацепами. Таким образом мы получаем ременную гусеницу.

Чтобы изготовить гусянку из цепей (цепные гусеницы), нужно взять два отрезка одинаковой цепи нужной длины.

• Конечные звенья обоих отрезков разжимаются для того, чтобы соединить их в два замкнутых кольца.
• Разжатые звенья снова зажимаются, а затем для прочности крепления завариваются.
• Из стали нужной толщины вырезаются отрезки, которые будут служить грунтозацепами.
• Грунтозацепы крепятся болтами с обоих концов к звеньям обеих замкнутых цепей, образуя таким образом рельефную гусеницу на мотоблок.

Установка и обслуживание

Натяжка блоков гусениц снегоходной техники выполняется в следующей очередности:

• сперва надевается гусеница с шипами;
• после надевается основной ведущий вал;
• затем закрепляется коробка;
• в завершение крепится глушитель.

Регулировку гусениц для снегоходов необходимо выполнять по предварительно прогретой в процессе движения подвески — это правило работает для всех машин, то есть регулировку следует выполнять сразу после пробега снегохода в природных условиях, перед работой подвеску следует освободить ото льда и снега.

Обычно гусеницы работают без проблем, но иногда пользователь сталкивается с тем, что гудит натяжитель, истирается удлинитель, сползает подъемник, изменяется угол атаки или прорывается резина. В подавляющем большинстве случаев справиться с неисправностью можно своими силами – зная некоторые хитрости, пользователь сможет без труда соединить порванную цепь и заклеить пробоины.

Как заменить гусеницу на снегоходе своими руками, смотрите в видео ниже.

Навесное оборудование

Большую часть дополнительного оборудования можно также изготовить самостоятельно. Рассмотрим, как собирается самодельная фреза на мини-трактор.

Изготавливаем раму. Для этого подойдут куски профтрубы или швеллер

Обратите внимание, что размеры рамы зависят от мощности трактора: маломощный двигатель не сможет работать с широкоохватным оборудованием. Сразу устанавливаем кронштейны для колесной пары

Монтируем вал, который будет соединяться с ВОМ мини-трактора

Для этого подойдёт труба диаметром 5 сантиметров, закреплённая к раме посредством опорных подшипников.

Для изготовления фрез подойдут металлические пластины, толщиной не менее 12 мм. Каждая фреза оснащается тремя ножами изогнутой формы. Режущие элементы крепятся к пластинам резьбовыми соединениями.

Навесное оборудование

При работе с такой фрезой, транспортная скорость не должна превышать 4 км/час.

РАССКАЖИ ДРУЗЬЯМ

Изготовление гусениц из покрышек

Этот вариант сооружения резиновых гусениц имеет ряд преимуществ. Материала можно найти предостаточно. При острой необходимости не составит сложности провести ремонтные работы в очень короткое время. Чтобы смастерить резиновые гусеницы, следует выбирать шины от грузового транспорта. К тому же и протектор должен быть идентичным по рисунку с остальными покрышками — это существенно упростит дальнейшую работу.

Процесс изготовления:

1. Изначально берется покрышка. Делается поперечный разрез, чтобы получилась полоса. Из нее вырезаются борта — должна образоваться своего рода беговая дорожка. Процедура требует большого терпения, ведь вырезка лишних частей покрышки довольно трудоемкая. Из инструментов используется большой нож с хорошим острым лезвием.
2. Резина легко поддается резке, если нож вымочить в теплой мыльной воде. Нужно периодически выполнять смачивание. Чтобы добиться большей простоты в работе, следует применить электрический лобзик с полотном мелкого зуба. Лезвие также время от времени промачивается в мыльной жидкости.
3. При высокой твердости покрышки рекомендуется с внутренней стороны извлечь пару слоев резины — это очень тяжело, поэтому проще отыскать шину с мягкой структурой. В случае неудовлетворения рисунка протектора допускается новая нарезка грунтозацепов по своему усмотрению.

Резиновая гусеница, сделанная своими руками, имеет огромный плюс — это замкнутый контур. При таком достоинстве надежность и прочность значительно повышаются

Единственное, чему надо уделить внимание, это закреплению отдельных элементов покрышки при создании трака на снегоход. Зачастую некоторые варианты покрышек не подходят по ширине

В таком случае следует отыскать материал под конкретные параметры или стягивать мелким тросом отдельные куски.

Производители

Справедливости ради стоит отметить, что разработаны они в США, и только после этого разошлись по всему миру. Сейчас делают несколько десятков, а может и сотен компаний по всему миру, в том числе и России.

Если брать импортные варианты, то самым именитым из всех является фирма – Mattracks, это один из родоначальников производства таких «катков». Правда цены у них кусаются, за цену комплекта можно купить Российский авто.

Если брать отечественных производителей, то здесь можно выделить Челябинск, именно там производят катки на НИВУ, УАЗ и т.д. Стоимость в несколько раз ниже чем у зарубежных аналогов.

Минитрактор из мотоблока Зубр

Мотоблоки данной марки обладают надежным и достаточно мощным мотором, наличие которого позволяет переделать агрегат в полноприводный минитрактор. Перед работой обязательно изучите детальные чертежи, а также купите стальные листы, трубы и уголки.Порядок действий при изготовлении минитрактора выглядит следующим образом:

1. При обустройстве рамы вам потребуется расширить уже имеющийся каркас мотоблока. Это необходимо для того, чтобы установить дополнительные колеса. Нарежьте уголки и трубы на подходящие куски, после чего приварите их друг к другу;
2. Передняя балка на минитрактор монтируется посредством уже готовой ступицы, оборудованной тормозами. Колеса в передней части агрегата должны соответствовать размеру задних колес, или быть чуть больше последних – это предотвратит «зарывание» мини-трактора при езде по пересеченной местности;
3. Затем установите мотор мотоблока. Лучше всего устанавливать его в передней части, чтобы достичь наилучшего баланса всей конструкции;
4. К задней части готового минитрактора приварите фаркоп – он потребуется для монтажа прицепа.

Из каких элементов делают вездеходы

На этапе подготовки уточняют целевое назначение транспортного средства.

При составлении технического задания утверждают следующие параметры:

• количество мест;
• вес и габариты перевозимых грузов;
• сезонность эксплуатации;
• требования к проходимости, плавучести.

Максимальная скорость для такой категории транспорта не является определяющим фактором.

С учетом перечисленных особенностей надо рассмотреть основные функциональные компоненты самоделки.

Двигатели и трансмиссия

Мотоциклетные силовые агрегаты выбирают по причине ценовой доступности. Сравнительно простая конструкция упрощает ремонт и настройку. Однако при выборе автомобильного мотора можно получить в свое распоряжение высокую мощность, снизить шум и вибрации.

Для корректного выбора надо учесть, что 2-тактный мотор подойдет для караката — вездехода на крупных пневматиках. Желательно предусмотреть принудительную систему охлаждения. Сравнительно медленное внедорожное транспортное средство при движении не будет обдуваться сильным потоком воздуха, как мчащийся по шоссе мотоцикл.

Если предполагается строительство гусеничного вездехода своими руками, выбирают автомобильный двигатель. Серийный 4-цилиндровый мотор создает большой крутящий момент даже на небольших оборотах. Дизель потребляет меньше топлива и отличается увеличенным ресурсом. Бензиновый агрегат проще запускается в сильный мороз.

Элементы трансмиссии создают с учетом особенностей силового агрегата и других важных факторов. При установке маломощного двигателя от Запорожца, например, придется часто увеличивать обороты для повышения крутящего момента на приводном валу. Чтобы обеспечить необходимую скорость вращения ведущего колеса, надо подобрать соответствующую коробку передач.

Рама и корпус

Силовой каркас создают из стальных труб круглого или квадратного сечения. Применяют сварные или винтовые соединения. Несущий кузов используют редко, т. к. этот вариант не обеспечит высокой стойкости к нагрузкам

Особое внимание, кроме прочности, уделяют устойчивости к разрушительным процессам коррозии. По этой причине, а также для снижения веса применяют алюминиевые или пластиковые элементы обшивки

Если необходима плавучесть, обеспечивают герметичность нижней части самодельного корпуса. Сальниками предотвращают проникновение воды в месте выхода привода. Можно переместить соответствующий узел выше ватерлинии.

Сочлененная рама — «переломка» позволяет трансформировать вездеход. Эта особенность пригодится для поворота в ограниченном пространстве, при езде через валуны и завалы из бревен. Следует помнить о том, что усложнение конструкции увеличивает вес транспортного средства и соответствующим образом уменьшает надежность. Простые инженерные решения подразумевают отсутствие лишних трудозатрат при сборке и возможность ремонта в полевых условиях.

Шины и гусеницы

Для монтажа пневматиков диски расширяют, дополняют перемычками с приваренными кольцевыми фиксаторами. Камеру закрепляют гибкими элементами, вырезанными из транспортерной ленты. Для дополнительной защиты и улучшения внедорожных параметров устанавливают протекторы.

Пружинную или рессорную подвеску применяют редко, т. к. пневматики обладают хорошими демпфирующими свойствами. Снижение давления при необходимости преобразует профиль колеса в широкую «котлету». Расширение опоры уменьшает нагрузку на грунт. Не надо забывать, что низкий клиренс затрудняет преодоление высоких препятствий. Для гусеничного вездехода подойдет торсион. Вместо серийных барабанных тормозов можно создать планетарный механизм.

Если невозможно использовать фабричную гусеницу от снегохода или другой техники, создают самодельный аналог. Типичное решение — прочная транспортерная лента с вмонтированными грунтозацепами.

Прочие необходимые детали

В соответствии с выбранной схемой постройки составляют перечень дополнительных функциональных компонентов.

В конструкцию можно добавить:

• двери;
• светотехнику;
• контрольные приборы, индикаторы;
• зеркала заднего вида;
• стеклоочистители;
• сиденья с электроподогревом;
• автономную печку;
• шноркель для преодоления водных преград;
• фаркоп и прицеп;
• музыкальный центр и акустику;
• кенгурятник и подножки;
• лебедку.

Уточнения делают с учетом целевого назначения. Для улучшения автономности ставят дополнительные баки. Чтобы экономить моторесурс основного силового агрегата, независимое электроснабжение обеспечивают с помощью отдельного бензинового (дизельного) генератора.

Ходовая часть

Лёгкие снегоходы, предназначенные для катания по рыхлому снегу, оснащаются шарнирной подвеской из удлинённой гайки М16. Это лёгкая конструкция с простым устройством, не обеспечивающая комфортных ездовых характеристик самоделки.

Снегоходы на гусеницах, предназначенные для проезда по укатанному снегу, должны предусматривать амортизаторы (от мотоцикла или мопеда). Амортизаторы устанавливаются в местах крепления лыж и мостов к раме. Ход подвески подбирают таким, чтобы движущиеся элементы не касались кузова снегохода во время работы.

Рулевая и лыжи

Рулевое управление выводится на две фронтальные лыжи по схеме, конструктивно схожей с подвеской. Выполняется из шпильки с резьбой, установленной в удлинённой гайке М16, жёстко приваренной к раме. Используется руль от мопеда или мотоцикла («Минск»).

Всего в конструкции используется 3 пластиковые лыжи от детского самоката (либо самодельные из фанеры толщиной 3 мм). Пара фронтальных лыж применяется для руления. Используются лыжи длиной до 1 метра, при необходимости усиливаются стальной трубой и пластиной.

Третья лыжа опорная, служит для поддержания ленты в рабочем состоянии. Она короче остальных, размещается между мостами (по центру). К опорной лыже крепится Т-образная балка, жёстко приваренная к раме. Сверху балки — свободно вращающиеся ролики для гусениц. Установка такой конструкции не нужна, если гусеница не провисает.

Устройство мостов

Мосты размещаются под погрузочной площадкой. На один мост уходит 2 надувных колеса от садовой тележки и металлический стержень. Колёса свободно вращаются и не имеют привода. В снегоходах, построенных на базе моторов от мотоблоков, колёса накачивают наполовину. К внешним торцам колёс привариваются фиксаторы, с помощью которых мосты крепятся к раме.

Передний мост неподвижен, его фиксаторы жёстко привариваются к раме. Задний мост должен свободно передвигаться вдоль рамы, поскольку служит для натяжения гусеницы. Его фиксаторы предусматривают фрикционные затяжки из болтов М10, закрепляющие мост в рабочее положение.

Конструкционные отличия

Гусеницы для мотоблока Нева в разы упрощают транспортировку груза, передвижение самой техники. Гусеничный модуль закрывает значительную поверхность, мотоблочное устройство едет более ровно, обеспечивает наименьшее давление на дорогу и не буксует на усложненных грунтах. Аппарат на гусеницах может функционировать даже в непогоду, а в солнечную он отличается великолепной маневренностью.

Ухаживать и пользоваться модулем на гусеницах несложно, а соорудить его можно самостоятельно. Главное понимать, что, когда мотоблочное устройство имеет в комплекте именно гусеницы, его скоростной режим будет меньше, но незначительно.

Обратите внимание!

Способность техники передвигаться по сложным почвам, транспортировать значительные веса и даже чистить дороги от снежного покрова увеличивается.

Мотоблоки на гусеничном ходу в другом абсолютно не отличаются от стандартных мотоблочных аппаратов:

1. Движок подходит 4-тактным с возможностью автоблокировки оси, чтобы техническое средство смогло развернуться, при этом, не оборачиваясь по кругу.
2. Есть также требование обязательного обустройства водяного охлаждения, которое справиться с перегрузками, из-за которых движок чрезмерно нагревается.
3. Гусеничный модуль такого типа наиболее эффективен, чем с воздухоохлаждением.
4. Система сцепки, КПП и редукторная у конструкции стандартной модели. Управлять надо при применении рукояти.

Рекомендации

Толщина ленты подбирается сообразно мощности двигателя. На снегоходе, куда ставят мотоциклетный мотор, хватает и ленты наподобие используемой в сельскохозяйственных транспортерах. Если за основу берут покрышки с грузовиков, то нужно подбирать их по рисунку протектора, чтобы упростить работу. Из покрышек выкраивают борта, но оставляют участки для беговых дорожек.

Какой бы вариант ни был избран, нужно стремиться максимально облегчить всю конструкцию. Тогда поездки по рыхлой снежной целине не составят труда. Для привода самодельных гусениц от двигателя некоторые энтузиасты берут ведущие звездочки со старых «Буранов». Крепить грунтозацепы можно на мебельные болты диаметром 6 мм, между ними надо выдерживать одинаковое расстояние. Резка труб пройдет лучше, если работать поочередно с двумя сторонами и не пытаться прорезать насквозь.

Установка «бочонков» (склизов) необязательна. Снегоходы без такого элемента ездят ненамного хуже. Любой чертеж или схему надо адаптировать к доступным расходным материалам. Болты желательно брать подлиннее, чтобы не испытывать неудобств. Есть и самый радикальный способ изготовить гусеницу для снегохода своими руками — разрезать пополам стандартный движитель от «Бурана».

Еще один способ создания гусеницы для снегохода своими руками из пластиковой трубы и транспортерной ленты представлен в следующем видео.

Рекомендации профессионалов

Нужно помнить о том, что самодельная снегоходная машина является транспортным средством. Специалисты рекомендуют не забывать об этом. Даже если имеется многолетний опыт управления мотоблоком, после переделки к новой машине надо привыкнуть. Нельзя сразу на большой скорости осваивать снежные сугробы и неизвестную местность. Маневренность снегохода за счет жесткой сцепки с санями уменьшается. Увеличивается опасность переворачивания на сложной трассе.

Непременно в санях захотят прокатиться дети. Нельзя лишать такого удовольствия, но вновь надо вспомнить о технике безопасности. Трассу выбирают ровную, едут на малой скорости. Можно сделать поезд из нескольких волокуш.

На видео снегоход самоделка своими руками из мотоблока:

Советы по выбору

Для того чтобы корректно подобрать гусеницы для снегоходных машин, в первую очередь необходимо четко определить особенности эксплуатации техники.

Приобретать новые гусеницы необходимо таким образом, чтобы их размеры, а также показатели шага соответствовали старым гусеницам. А вот грунтозацепы подбирают исходя из условий использования снегохода, а также с учетом предпочтений пользователя.

Базовым критерием для покупки оптимальных гусениц для снегоходной техники считается высота их грунтозацепов.

При выборе оптимальной модели следует исходить из правила: чем выше грунтозацепов — тем лучше будет проходимость машины по снегу, особенно глубокому и рыхлому

Однако тут важно не перестараться — для каждой машины параметр рассчитывается строго индивидуально. Так, машинам, мощность которых не превышает 40 л

с., будет достаточно грунтозацепа с высотой в пределах 20 мм. Если мощность техники около 60 л. с. — подходящая высота зацепа будет 25 мм. Использовать гусеницы свыше данных параметров не рекомендовано, поскольку при этом на мотор оказывается дополнительная нагрузка, с которой техника может не справиться.

Для операторов машин, мощность которых превышает 60 л

с., подбор трака не ограничивается техническими параметрами мотора — здесь особое внимание стоит обратить на данные подвески, а точнее, габариты туннеля в ней

Если вы планируете ездить по плотному и мокрому снегу, а также по наледи, то габариты зацепа должны быть минимальными.

Устройство в подобной среде должно быть предельно ровным — только в этом случае можно избежать среза верхнего слоя снежного наста и свести к минимуму рывки. Соответственно, машина будет легко передвигаться даже по довольно глубокому снежному покрову. Аналогичная рекомендация действует и для утрамбованного снега. Если вы собираетесь передвигаться по очень глубокому либо рыхлому снегу, лучше всего остановиться на грунтозацепах повыше.

Отдельного внимания заслуживает подбор формы зацепа. Для того чтобы безопасно выписывать движения и удачно входить в повороты, потребуются модели с усилием. При этом отрицательный угол наклона может прибавить технике устойчивости, а если вы планируете ездить по склонам, то вам стоит присмотреться к моделям с максимально агрессивным рельефом. Грунтозацепы с различными деталями по высоте оптимальны для экстремального стиля вождения, в этой ситуации модули зацепа, различающиеся по высоте, станут функционировать на разных этапах нагрузки — это позволит оператору повысить управляемость даже в самой сложной ситуации.

Гусеница с зацепами выше 49 мм относится к горным моделям — такие профили предназначены для выполнения резких подъемов и спусков.

Пошаговое изготовление

Процесс изготовления самодельного минитрактора на гусеничном ходу не является сложным. Часто мастера делают его на основе старого мотоблока посредством установки специального адаптера. Существуют и такие конструкции, узлы которых полностью собраны своими руками.

Чтобы повысить теоретические навыки и знания по инженерной механике, специалисты рекомендуют почитать техническую литературу, воспользоваться интернетом, ознакомиться с руководством по эксплуатации сварочного оборудования.

Рабочие показатели самодельного гусеничного минитрактора мало отличаются от заводских моделей, затраты на их создание минимальны, особенно в случаях использования готовых узлов, гидроразъемов и адаптеров с неисправной техники.

Набор механизмов, материалов и необходимых инструментов имеет следующий вид:

• сварочный аппарат;
• расходные материалы — электроды, проволока, газ, кислород;
• электродрель со сверлами;
• гаечные ключи и отвертка;
• болгарка;
• диски для нарезания металла;
• крепежные элементы;
• металлопрокат для рамы;
• смазочные материалы;
• грунтовка и краска.

Рабочие узлы делаются по отдельности и собираются. При сборке чертежи каждой детали необходимо сверить с изготовленными механизмами.

Рама и кабина

От прочности и жесткости рамы зависит устойчивость всей конструкции, т.к. на основу устанавливаются все механизмы и узлы.

Рама представляет собой сварную базу, состоящую из поперечных траверсов и продольных лонжеронов. Профессионалы выполняют лонжероны 3-ступенчатыми и сваривают их из отрезков стального облегченного швеллера №10. Передние траверсы делают из швеллеров №12, задние — №16.

Для увеличения устойчивости по внутренним углам кронштейнов переднего моста устанавливают косынки 5 мм из стали «тройки». К лонжеронам спереди присоединяют стальные пластины крепления конструкции по 8 мм к заднему мосту и кронштейну навески, по боковым сторонам приваривают стальные подножки. На раме сверлят 15 крепежных отверстий М12 по месту установки деталей и узлов согласно чертежам, предусматривают возможность крепления двигателя и сидения.

В переднюю траверсу монтируют 2 сварные втулки из 20 мм Ст3, в задней — кронштейн рулевой колонки из стальной полосы сечением 8х70 мм.

Затем к основанию крепятся опорные катки и колесные пары.

При желании гусеничную самоделку можно изготовить с кузовом из нержавейки, который будет защищать водителя и механизмы машины от грязи и воздействия внешних механических факторов.

Двигатель и электрооборудование

Для минитрактора выбирают двигатель, который отвечает требованиям по мощности и крутящему моменту. Более всего подходит дизельный 4-цилиндровый силовой агрегат не менее 12 л. с. с водяным охлаждением. Для увеличения технических показателей можно использовать мотор и мощнее.

Электрооборудование подключается по электрической схеме. Аккумуляторную батарею встраивают под сидением машины в специальный ящик. Фары, габаритные фонари, сигналы торможения не являются обязательными и устанавливаются по мере возможности и при желании мастера.

Ходовая система и тормоза

Движители устанавливают с 2 сторон рамы. Остов трактора соединяется с опорными катками с помощью подвески, передающей силу тяжести и обеспечивающей плавность хода при повороте и движении по неровной поверхности. Роль катков выполняют колеса, которые можно снять с садовой тележки, вместо траков подойдут автопокрышки с глубоким протектором.

На модуль можно установить дисковые тормоза, при этом машину оборудуют 2 мостами, наличие фрикционов и планетарной передачи необязательно. На тракторах специалисты ставят также ленточные тормоза. Они отличаются простотой и отличной совместимостью со всеми механизмами.

Рулевое управление и трансмиссия

Самодельный трактор на гусеничном ходу управляется за счет механизма поворота трансмиссионно-моторного блока. Стандартный руль следует присоединять после установки водительского сидения, чтобы настроить угол наклона и высоту.

Гусеницы

Гусеницы изготавливают из простых покрышек. С этой целью их разрезают пополам, соединяют и заклепывают металлическими пластинами. Такая гусеничная лента имеет низкое давление на грунт и большую проходимость. Для лучшего сцепления с землей снаружи монтируются грунтозацепы из металлических труб, приваренных к полотну.

Другие механизмы

Мастера в качестве КПП часто используют устройство с грузовика ГАЗ-53, сцепление снимают с ГАЗ-52.

Установку ходовой части облегчит применение готового заднего моста «Волги» ГАЗ-21, но его придется укорачивать до 800 мм и снимать заклепки на фиксирующих чулках.

Как сделать гусеницу своими руками

Для изготовления гусеничной ленты требуется подготовить комплектующие и инструменты:

• ленту от транспортера;
• металлический профиль прямоугольного сечения;

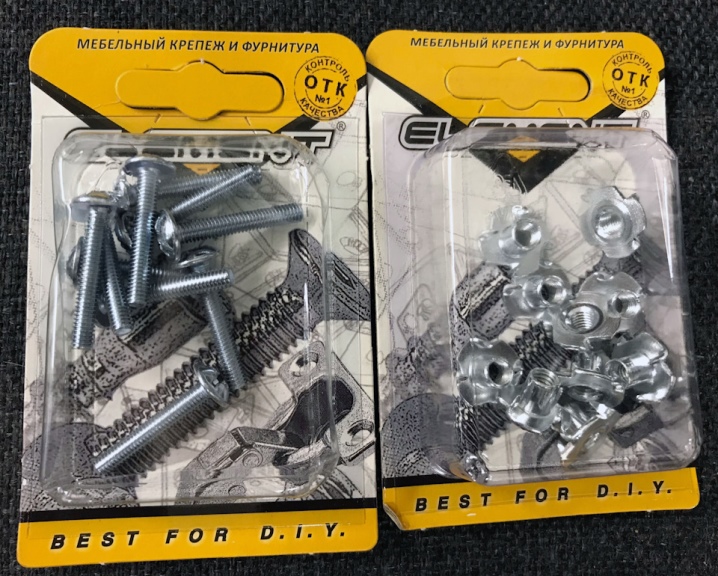

• крепежи;
• сварочный агрегат;
• оборудование для обрезки деталей (например, болгарку);
• электрическую дрель;
• гаечные ключи;
• молоток;
• приспособление для установки металлических элементов в резиновую ленту.

Общий алгоритм изготовления движителя:

1. Нарезать металлический профиль на отрезки, соответствующие ширине будущего движителя.
2. Деформировать элементы на оправке, добиваясь формирования зацепов на концах.
3. Приварить на кондукторе наклонные упоры, предотвращающие сход гусеницы при движении с опорных катков.
4. Прикрепить сваркой к внешней стороне отрезок арматуры, повышающий проходимость на зыбком грунте.
5. Разрезать эластичное полотно на симметричные полосы, ширина отрезка определяется на стадии проектных работ.
6. Просверлить или пробить в резиновом полотне отверстия, через которые крепятся металлические детали.
7. Просверлить в звеньях отверстия для фиксации к резиновому основанию.
8. Прикрепить звенья болтами, предусматривая установку металлической прокладки.
9. Соединить концы полученного движителя стальными накладками и винтами с гайками, а затем установить конструкцию на вездеход.
10. Отрегулировать положение натяжного ролика и проверить работоспособность машины. При обнаружении повреждений провести доработку и усилить конструкцию.

Чертежи

Перед тем как изготовить движитель, необходимо разработать чертежи будущей конструкции. В схеме учитываются точки установки опорных катков и ведущего колеса. Необходимо сделать натяжитель с дополнительным катком, который позволяет компенсировать растяжение ленты из резины или композита в процессе работы. Если планируется использование ведущего колеса с цевочным зацеплением, то прорабатывается конфигурация треугольных выступов, которые будут контактировать с соответствующими окнами в гусеничной ленте.

Технологии изготовления самопальных гусениц

Есть несколько популярных технологий выполнения этой творческой задачи. Самый распространенный способ — «Нива» на гусеницах из транспортерной ленты с использованием втулочно-роликовой цепи. Есть специальная технология, позволяющая сделать это практически на коленке. При этом следует обметать края ленты, как это выполняется в швейном деле, чтобы не допустить преждевременного ее разлохмачивания. А также замкнуть ленту специальным шарниром, типа рояльной петли. Минимальная толщина, позволяющая достигать более или менее надежных показателей прочности, составляет 8-10 мм. Наиболее подходящей для этих целей будет лента для сельскохозяйственных транспортеров.

Еще один вариант из серии народных придумок — это гусеницы на основе автомобильных покрышек. Способ достаточно трудоемкий, поскольку подходящий подручный инструмент в этом случае, кроме разве что сапожного ножа или электролобзика, трудно порекомендовать. А отделять протекторную часть покрышки от борта, как ни крути, придется, чтобы получить поверхность для будущей гусеницы.

Есть еще, как минимум, несколько способов изготовления, например, клиновидные ремни, соединяемые грунтозацепами, и некоторые другие. К какому бы варианту ни решил прибегнуть будущий создатель такого шедевра, как «Нива» на гусеницах, ему следует внимательно рассмотреть целесообразность использования подобного средства передвижения в плохих дорожных условиях.

Делаем трактор на гусеницах

Трактор на гусениц является неотъемлемой техникой в работе фермера. С его помощью можно вспахивать десятки гектаров плодородной почвы, а также перевозить различные грузы. Сейчас вы узнаете, как сделать трактор на гусеницах своими руками.

Сначала необходимо сделать гусеницы, подробной процесс их изготовления читайте выше. Далее при помощи сварочного аппарата начните сваривать конструкцию, которая и будет основой для трактора. Изготовить её можно из металлических пластин, балок, реек и других металлических элементов.

Плавно подходим к кабине. Её можно сделать также путём сваривания металлических конструкций и для большей прочности фиксировать строительными болтами.

Что касается двигателя, то наиболее подходящим вариантом будет дизельный двигатель, у которого не менее 14 лошадиных сил.
