Замена генератора на ваз-2107

Содержание:

Устройство, принцип работы генератора ваз 2110
Идеи для доработки генератора и их реализация
Замена генератора ВАЗ 2101 – 2106
- Генераторы, которые заменяют Г — 221
- Установка генератора от ВАЗ 21074i на ВАЗ 2106(2101)
Установка генератора с последующей регулировкой
Как заменить генератор на ВАЗ 2107
Проверка диодного моста при помощи лампочки
Нормативные документы
Ремонт генератора
- Приступаем к сборке генератора ваз 2107
Приступаем к процессу замены
Ремень генератора
- Как натянуть ремень
  - Видео: инструкция по натяжению
Советы по замене щёток генератора ВАЗ 2107 / ВАЗ 2105

Устройство, принцип работы генератора ваз 2110

Изначально автомашины комплектовались генераторным оборудованием постоянного тока. Растущее энергопотребление заставило отказаться от генераторных приборов малой мощности, применить более сильные устройства переменного тока. Используется метод вырабатывания энергии, построенный на наведении электромагнитного поля на статических обмотках вращающимся электромагнитом.

Ротор, на который графитовыми щетками подается постоянное напряжение возбуждения, вращается внутри металлического корпуса, оснащенного последовательно соединенными катушками. Электромагнитное поле, создаваемое вращающимся замкнутым контуром, вырабатывает наведенный электрический ток в неподвижных обмотках. Трехфазный выпрямительный мост дает возможность получить постоянное напряжение.

Конструктивно прибор выполнен в виде узла цилиндрической формы, закрытого с двух сторон крышками.

Передняя крышка включает подшипник, являющийся опорой для ротора. На оси надет шкив, сообщающийся через ременную передачу с двигателем автомашины. Под задней крышкой находятся элементы электроники – выпрямительные диоды, реле-регулятор напряжения.

Первоначально, при пуске двигателя, контур возбуждения питается от аккумулятора, затем переходит на само обеспечение – получает напряжение от выпрямителя.

Предусмотрены отверстия для естественного воздушного обдува. Радиатором охлаждения выпрямительному мосту служит металлическая обойма.

Идеи для доработки генератора и их реализация

Замена подшипника генератора lada 2107 (ваз 2107)

Одним из вариантов доработки агрегата является установка трехуровневого регулятора напряжения.

Как выполнить эту задачу:

Сбросьте клемму с аккумуляторной батареи. Вам надо открутить гайку М6 на агрегате, для этого придется воспользоваться ключом S10, а также отвести в сторону провода.
Затем колодку типа «мама» необходимо будет сдернуть, после чего, поддев три защелки, необходимо демонтировать пластмассовый кожух устройства.
Выкрутите два болтика, которые фиксируют сам узел, демонтируйте разъем и извлеките его. На этом же этапе надо будет выкрутить еще одну гайку М6 и немного доработать с помощью напильника торцы дистанционной втулки. Это позволит обеспечить лучший контакт устройства с диодным мостом.
После этого установите щеткодержатель на место регуляторного механизма. Для этого надо немного уплотнить отверстие, через которое входит проводка, для этого используйте герметик.
Когда пластмассовый кожух будет доработан, его можно поставить на место.
Уложите новый кабель вдоль уже имеющейся проводки к тому месту, где будет расположен новый регулятор. Зафиксируйте его хомутами. Чтобы контакт трехуровневого регулятора с массой, то есть кузовом автомобиля, был наиболее качественным, можно сделать шунт, соединив им корпус агрегата с новым регулятором.
Теперь вам остается только прикрутить на место остальные провода и завести мотор, чтобы проверить работоспособность регулятора с включенными потребителями напряжения. При проверке необходимо активировать все оборудование — магнитолу, оптику, отопитель, обогрев стекла и т.д (автор видео — Павел Дорохов).

Замена генератора ВАЗ 2101 – 2106

Замена щеток генератора ваз 2107

Необходимость замены генератора на автомобиле ВАЗ может проявиться при сгорании его обмоток, возникновения межвиткового замыкания, поломке корпуса и другим причинам. Но сегодня, я бы хотел поговорить о замене генератора ВАЗ в случае, когда его мощность уже недостаточна…

Представьте себе ситуацию – Вы владелец ВАЗ 2101 – 2106, купили и установили мощный усилитель, поставили противотуманки по 50 Вт каждая. С такой нагрузкой стандартному генератору, который выдает максимальный ток 42А, не справиться.

И если будет включено все дополнительное оборудование, то на зарядку аккумулятора не останется ничего.

Вот о таких случаях замены генератора ВАЗ и хочется поговорить. Рассмотрим, какими генераторами можно заменить наш многострадальный Г -221.

Генераторы, которые заменяют Г — 221

Какие же модели генераторов подходят для замены в автомобиле ВАЗ 2101 – 2106?

Первый вариант — это генератор от ВАЗ 2105, он выдает максимальный ток 55А. Не много, но если не используется много дополнительного оборудования, то это идеальный вариант. Этот генератор заменяет генератор Г – 221 без каких либо переделок крепления. Там есть только небольшие изменения в подключении к электропроводке, связаны они с тем, что в схеме подключения генератора Г – 221 реле-регулятор вынесен отдельно, в пятерочном же генераторе реле регулятор совмещен с конструкцией щеток.
Следующий вариант установки генератора от «зубил» на ВАЗ 2101 – 2106. Он выдает 55А, что вполне приемлемо для небольшого количества дополнительного оборудования.
Третий вариант замены стандартного генератора ВАЗ – генератор от ВАЗ 21074, его маркировка 372.3701-03. Он способен выдать около 73А тока, которых рядовому автомобилисту достаточно будет с головой. Установка практически ничем не отличается от предыдущего.
Четвертый вариант – установка генератора от инжекторной Нивы. Он выдает около 80А, что удовлетворит требования, даже если установлено большое количество дополнительных лампочек, усилителей. Он не даст гаснуть на холостых оборотах свету. Но установка требует не очень больших изменений.
Пятый и последний вариант – замена стандартного Г — 221 генератором от ВАЗ 2110, который выдает 105 – 110А (зависит от конкретной модели).
Существуют еще варианты (иномарки, китайцы, наши полу-подпольные фирмы), но рассматривать их здесь можно бесконечно.

Мы перечислили наиболее реальные и легкие способы замены генератора в автомобиле ВАЗ 2106. Дальше мы рассмотрим, как на практике реализовать установку генератора от ВАЗ 21074.

Установка генератора от ВАЗ 21074i на ВАЗ 2106(2101)

Информация найдена на шестерочном форуме. Сначала стоит заметить (насколько я понял), есть разные модели, которые подходят под эти параметры, советуют брать 2107-3701010.

Если Вы выбрали 2107-3701010, то сейчас я процитирую установку на ВАЗ 2106. Также в первый генератор намного легче найти запчасти.

Фото с обратной стороны:

Немного о реле регуляторе. Мною был прочитан уже не один негативный отзыв о реле-регуляторе К1216ЕН1. В частности в нем плохо реализована термокомпенсация, то есть не меняется напряжение заряда в зависимости от окружающей температуры.

Так и автор, практически сразу заменил стандартный РР на регулятор 67.3702-01.

Установка нового генератора вместо старого не вызывает затруднений, все ставится в стандартное крепление. А вот подключение сейчас рассмотрим.

Самым первым делом необходимо отсоединить и заизолировать провода от реле-регулятора. Что касается подключения на самом генераторе, то все почти как в старом. Провода с клеммой в виде кольца – на старое место, болт который был и на старом генераторе. Серый провод изолируется и никуда не подключается, желтый подключается к клемме.

В виде контрольной лампы, используется лампа от повторителя, мощностью 3 Вт. Для ее подключения используются два провода – сдвоенный оранжевый и желтый.

Автор в восторге от нового генератора. Зарядка сохраняется уверенно даже при 1500 об/мин. И все те недостатки, которые были — ушли…

Установка генератора с последующей регулировкой

Ремонт генератора ваз 2107

Занимаясь установкой генератора на ВАЗ 2109 (не важно инжектор или карбюратор) и другие модели, обязательно проверяют, подходят ли купленные фиксаторы, болты и гайки к установочным местам. Также нельзя забывать о том, что монтажные отверстия на электрогенераторах старого образца отличаются от новых

Поэтому при установке современного автогенератора на переднеприводные модели первых поколений (08, 09, 99) следует приобретать соответствующий крепеж.

Установочное крепление генератора нельзя брать с Гранты или Приоры. Калиногенератор можно взять новый и никаких дополнительных переделок не потребуется, а вот монтажные пластины обязательно берут типа 21082. Кроме этого, потребуется докупить шкив 2110 и натяжитель типа 21082.

Процесс установки идентичен процессу снятия. Если стандартные планки износились, то их меняют на новые, для этого потребуется выкрутить несколько болтов и установить новые планки.

При установке электрогенератора начинают с нижней крепящей пластины, закручивают (но не до конца) фиксирующий болт (не забывают поставить втулку), накидывают ремень на шкив и переходят наверх. Чтобы зафиксировать автогенератор, устанавливают верхнее крепление, но не закручивают его до конца. Затем вставляют натяжную планку. После закручивают натяжной болт, проверяя натяжение ремня.

Ремень не должен прогибаться больше чем на 1-1,5 см при нажатии на него с усилием в 10 кгс. Соблюсти данные показатели в гаражных условиях достаточно сложно, поэтому ориентироваться стоит на зазор между рамкой и натяжным болтом в 15–20 мм. Между натяжной рамкой и винтом (со стороны резьбы) должен быть небольшой зазор (в 15–20 мм). Затем проворачивают ключом коленвал двигателя на два оборота и следят за положением ремня и его натяжением.

Если после контрольного проворота двигателя ключом зазор изменился, то следует подтянуть болты, фиксирующие электрогенератор. Как только после контрольного проворота коленвала ключом, зазор остается прежним, а ремень слегка прогибается при нажатии на него — окончательно закручивают болты верхнего и нижнего креплений, выполняют контрольный проворот коленвала на два оборота, подключают провода к электрогенератору и запускают мотор.

Если при запуске двигателя ремень не издает паразитных шумов и не свистит, а уровень зарядки соответствует норме, то процедура установки выполнена правильно. Если же появляется свист, то, скорее всего, ремень перетянут и его следует ослабить.

Видео о подтяжке и настройке ремня:

Установка генератора от 2110 на 2109/08/99 – видео:

Как заменить генератор на ВАЗ 2107

Замена генератора у автомобиля ВАЗ 2107 – явление достаточно редкое. Этот агрегат обычно работает без сбоев, и в ремонте не нуждается. Однако справедливости ради стоит отметить, что и у него случаются неисправности, для устранения которых требуется немедленный ремонт, а то и полной его замена. Ниже перечислены самые распространенные неисправности генератора:

Выход со строя диодного моста (выпрямительного блока);
Выход со строя обмотки статора (обрыв, короткое замыкание);
Выход со строя обмотки возбуждения (обрыв или короткое замыкание);
Износ или зависание щеток;
Износ или заклинивание подшипников;
Выход со строя регулятора напряжения.

Данные неисправности у ВАЗ 2107 достаточно просто диагностируются, чего нельзя сказать об их устранении. Например, износ подшипников сопровождается появлением шума или стука при работе. Для того, чтобы убедится, что причиной его появления является повреждение подшипников генератора, следует ослабить и снять приводной ремень и пошатать/провернуть шкив. При наличии люфта или затрудненного вращения требуется незамедлительная замена подшипников.

В отличие от описанной выше механической проблемы, неисправности электрической части более проблематичны с точки зрения диагностики. О том, что генератор ВАЗ 2107 не работает, сигнализирует лампа заряда аккумулятора. А вот причину такой неисправности установить будет сложнее. Если вы не имеете достаточного опыта обращения с автоэлектроникой и специальными измерительными приборами, то лучше доверить это дело специалистам.

Если же вы чувствуете, что в состоянии решить проблему самостоятельно, то приступайте к первичной диагностике неисправности. Для этого, как минимум, необходимо иметь под рукой мультиметр, которым можно будет измерить напряжение на выходе генератора и выполнить прозвонку обмоток ротора и статора.

Следует отметить, что при межвитковом замыкании в обмотке статора, можно обойтись без измерительного прибора. При такой неисправности генератор издает характерный вой. В остальных случаях придется все же снять генератор, разобрать его и попытаться определить причину неисправности изнутри.

Обычно любая из перечисленных выше неисправностей устраняется путем замены вышедшего из строя элемента: ротора, статора, подшипника, щеток. Однако если ремонт требует времени, а автомобиль нужен срочно, на место неисправного устанавливают заведомо рабочий генератор. Обычно для классических автомобилей, к которым относится и ВАЗ 2107, отдельные подменные агрегаты имеются в наличии и у автолюбителей, и в мастерских. После ремонта родного генератора, выполняется обратная замена.

Снять генератор у ВАЗ 2107 достаточно просто. Для этого понадобиться два ключа, на 17 и на 19, м проникающая смазка типа WD-40 на случай, если открутить гайки просто так не получится. Сначала ключом на 17 откручиваете гайку, предназначенную для натяжки приводного ремня, а после ключом на 19 гайку крепления генератора к корпусу двигателя.

Устанавливать генератор на место следует в обратной последовательности, контролируя при этом степень натяжения приводного ремня. При надавливании на него между шкивами, степень прогиба должна составлять 10-17 мм. Упустив из виду этот немаловажный момент, можно получить в будущем новые неприятности, выражающиеся в повреждении ремня, преждевременном износе подшипников, пропаданию зарядки из-за проскальзывания ремня.

Проверка диодного моста при помощи лампочки

Естественно мультиметр имеется не у каждого автовладельца и поэтому нужно знать, как проверить генератор транспортного средства подручными средствами? Для этого нужно два куска электрического провода и автомобильная лампа. Сама проверка подразумевает следующие несложные действия:

Снимается защитный кожух генератора и на минусовую клемму аккумуляторной батареи подключается пластина диодного моста.
Провод от одного конца лампочки подключается к плюсу аккумуляторной батареи, а вторым нужно поочерёдно прикасаться к клеммам оставшихся диодов и к местам подключения обмотки стартера.
Если на любом выводе диода лампа загорается, значит, этот элемент вышел из строя и его нужно поменять.

В некоторых случаях может потребоваться проверка диодного моста на обрыв, для чего нужно провести следующие манипуляции:

Провод от минусового контакта лампочки подсоединяется к минусу аккумуляторной батареи и в аналогичной последовательности с проверкой на пробой диодов, проводится их тестирование. Единственное что в такой ситуации лампочка должна постоянно гореть.
Если в процессе проверки на любой из клемм диодов лампочка не загорелась или её свет очень тусклый, то произошёл обрыв детали и её придётся поменять.

Выявить, почему возникают неисправности в диодном мосту генератора можно самостоятельно в условиях гаража. При этом потребуется обычный тестер, который есть практически у каждого автолюбителя или автомобильная лампочка с двумя проводами.

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТа	Краткое описание
2.710 81	В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68	Требования к размерам отображения элементов в графическом виде.
21.614 88	Принятые нормы для планов электрооборудования и проводки.
2.755 87	Отображение на схемах коммутационных устройств и контактных соединений
2.756 76	Нормы для воспринимающих частей электромеханического оборудования.
2.709 89	Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85	Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Ремонт генератора

В этой инструкции мы подробно рассмотрим для ваз 2107 — ремонт генератора. Для ремонта вам потребуется съемник для подшипника, оправки для запрессовки и выбивания подшипников в крышке генератора. Итак, приступаем:

Откручиваем с помощью торцевого ключа гайку, крепящую шкив и крыльчатку, отверткой придерживаем ротор от проворачивания;

Отворачиваем гайку крепления крыльчатки

Стаскиваем шкив с вала, затем крыльчатку вентилятора, вынимаем шпонку, вытаскиваем дистанционные шайбы;

Убираем шкив, крыльчатку и дистанционные шайбы

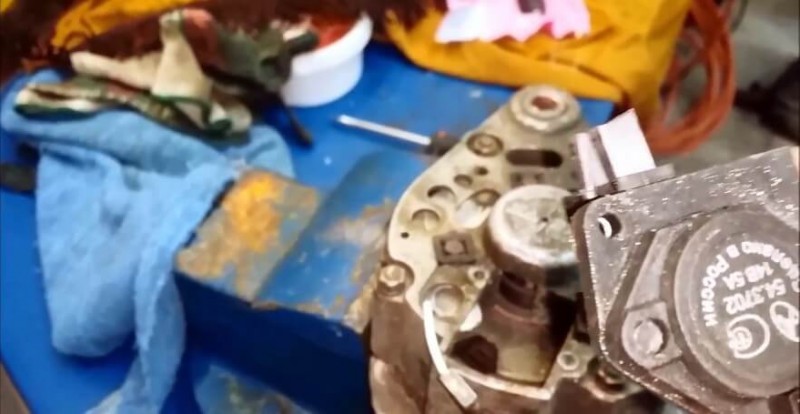

Отцепляем реле регулятора напряжения, откручиваем предварительно винты крепления, отсоединяем колодку провода;

Откручиваем винты крепления реле

Вытаскиваем регулятор напряжения вместе с узлом щеток из корпуса;

Вытаскиваем регулятор и щетки

Откручиваем головкой на 10 с трещоткой гайки крепящие крышку генератора, вынимаем болты;

Откручиваем гайки крепящие крышку

Упираем крышку о брусок из дерева, помогая ударами по валу резиновым молотком, сбиваем переднюю крышку;

Снимаем переднюю крышку

Убираем крышку, достаем дистанционную втулку;
Проверяем состояние переднего шарикоподшипника. Для этого крепко держим крышку, пальцами поворачиваем и покачиваем сам подшипник, (внутреннее кольцо шарикоподшипника). Если обнаруживается избыточный люфт или подшипник разбит, то его следует заменить новым;
Чтобы заменить неисправный шарикоподшипник — ключом на 8 откручиваем гайки его крепления;

Отворачиваем гайки, чтоб вытащить шарикоподшипник

Вынимаем болты, шайбы

Выбираем подходящую оправку (выколотку) и выколачиваем подшипник;

Берем два деревянных брусочка, упираем края задней крышки в них, с помощью выколотки, изготовленной из мягкого металла, выбиваем ротор. Если вдруг повредили поверхности крышек — обработайте их с помощью абразивного круга;

Проверяем исправность заднего шарикоподшипника, способом, описанным в пункте 8;
Если требуется замена, стаскиваем его с ротора, при помощи съемника;

Используя головку на 8 с удлинителем и трещоткой, откручиваем гайки крепления блока диодов (диодного моста) и выводов с обмотки статора;

Откручиваем диодный мост

Вынимаем болты, и вытаскиваем статор из крышки;
Проверяем целостность обмотки статора. Если обмотка повреждена механическим воздействием (потертости разрывы проводов), или от перегрева(почерневшая, обгорелая), то заменяем статорную обмотку или перематываем ее, если позволяет время и цена вопроса;

Вытаскиваем обмотку статора

Снимаем головкой с трещоткой гайку вывода генератора вместе с шайбой, сделанной из изоляционного вещества;
Теперь мы можем снять сам диодный мост;

Вынимаем диодный мост

С помощью крестовой отвертки, откручиваем винт, крепящий конденсатор, снимаем конденсатор. Извлекаем третий болт из крышки, которым крепится выпрямительный блок.

Извлекаем третий болт

После полной разборки генератора, проверяем статор с ротором при помощи контрольной лампы (смотрите видео). Ваз 2107 генератор (ремонт и замена) самостоятельно, не такое уж трудное дело, услуги автоэлектриков вам больше не нужны. Это сэкономит вам немалые деньги.

Приступаем к сборке генератора ваз 2107

Прежде чем приступить к сборке:

очищаем все детали от пыли, грязи
продуваем воздухом с помощью компрессора.
металлические части рекомендуется промыть бензином.

Напрессовываем на ротор новый подшипник, используя оправку (или головку) диаметром, совпадающим с диаметром внутреннего кольца подшипника.

Напрессовываем новый подшипник на ротор

Взяв в руки обе крышки генератора, осмотрите внимательно посадочные места подшипников. Повреждений быть не должно. Треснувшие крышки непременно замените новыми. Сборку выполняем в обратном порядке, который подсказывает вам наша инструкция. На этом ремонт считаем завершенным. По-моему здесь все понятно без видео! Если не понятно ищите видео по ключевым словам: ваз, ремонт, 2107, генератор.

Одна из причин, по которой отсутствует зарядка аккумулятора, является поломка генератора. Прежде чем самостоятельно осуществить ремонт генератора ВАЗ 2107, необходимо выяснить причины поломки и ознакомиться с технологией работ по его снятию, восстановлению и установке.

Приступаем к процессу замены

Постепенно подходим к тому, как нужно проводить замену. Процедура это намного сложнее от, скажем, замены лобового стекла, поэтому вам изначально необходимо защитить себя от возможного поражения электрическим током. Для этого нужно отсоединить клемму массы на аккумуляторной батарее. Несмотря на то, что напряжение в электрической цепи автомобиля не столь велико, как, например, в электричке, но даже одна случайная искра, попавшая на вас, может стать довольно ощутимой.

Месторасположение генератора на модели ВАЗ-2107 и других ее «коллег» (2110 и 2114) практически одинаковое – он установлен в правой половине подкапотного пространства. Иными словами, он находится рядом с фарой главного света со стороны пассажира. Причем абсолютно нет никакой разницы, передний привод у машины или задний – разработчики Жигулей не изменяют своему стилю, придерживаясь своих же традиций. Металлический корпус присоединяется к движку несколькими гайками крепления. Узнать генератор вы сможете по маховику и натянутому на него приводному ремню.

Теперь нужно определиться с выбором процедуры замены. Для тех, кто не в курсе, замену щеток генератора можно осуществить двумя способами:

со снятием генератора;
без снятия.

Главным отличием этих способов является то, что после замены вам нужно будет настраивать натяжение приводного ремня. Но если для ВАЗ-2110 и 2114 регулировка не составит никакой сложности, то владельцы ВАЗ-2107 столкнуться с трудностью, связанной из-за плохой компоновки механизмов. Выбирайте способ, который вам больше всего подходит.

Далее нужно придерживаться определенного порядка.

Шаг 1. Снимите защитную крышку, установленную на корпус генератора.

Шаг 2. Извлеките клемму питание из гнездового разъема.

Шаг 3. Для того чтобы снять интересующие в данном случае детали, нужно отвинтить 2 болта крепления. Затем снимите держатель щеток с держателем.

Шаг 4. Проведите визуальную оценку состояния щеток: выступ из своего гнезда должен быть не более чем на 5 миллиметров. После этого произведите замену.

Шаг 5. Произведите обратную сборку.

Важно! Выполняйте установку щеток в держатель с особой осторожностью и аккуратностью. Они обязательно должны свободно «сидеть» в гнезде

Представители автомобильной промышленности уже давно решили пойти водителям навстречу, создав специальный держатель, в комплект с которым входят щетки и регулятор напряжения. Его стоимость порядком выше от стоимости комплекта порядком на 150-200 рублей. Разумеется, все пытаются при любой возможности сэкономить, однако перед совершением покупки задумайтесь: много ли вы сможете сэкономить таким образом? К тому же проводить такую замену вы будете не очень часто (в некоторых случаях замена щеток производится всего лишь несколько раз за весь период использования авто).

Причиной неисправности также может стать и регулятор напряжения. Перед тем, как установить блок в генератор, соедините провод аккумуляторной батареи (плюсовой) с штекерным разъемом блока, а минусовой – с корпусом. После подключения проводов нужно подключить к щеткам реостат и 3-вольтовую лампочку. При правильном подключении лампочка должна загореться. Меняйте напряжение понемногу, передвинув его показатель с отметки 12 на отметку 16 В. После того, как вы достигли 16 В, подключенная лампочка должна погаснуть. Если лампочка все еще горит, то регулятор напряжения, скорее всего, неисправен.

Ремень генератора

Разумеется, Г-221 не будет работать без приводного ремня. Ремень для генератора ВАЗ 2106 имеет 10 мм в ширину и 940 мм в длину. По своему внешнему виду он клиновой и зубчатый, что позволяет ему легко цепляться за зубцы шкивов.

Ресурс ремня рассчитан на 80 тысяч километров пробега.

Ремень выполнен из высокопрочной резины и рассчитан на длительный период эксплуатации

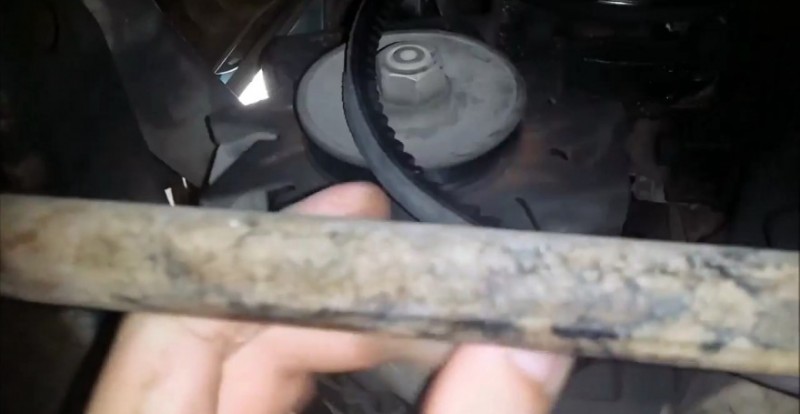

Как натянуть ремень

Натяжка ремня генератора после его установки считается заключительным этапом работы. Для быстрой и качественной работы потребуется соблюдать заводской регламент натяжения:

Ослабить самоконтрящую гайку (в верхней части генератора).
Ослабить нижнюю гайку фиксации генератора.
Корпус устройства должен немного двигаться.
Вставить монтировку между корпусом генератора и корпусом помпы.
Движением монтировки натягивать ремень.
Не отпуская монтировки затянуть самоконтрящую гайку.
После проверить степень натяжения ремня.
Закрутить нижнюю гайку.

Видео: инструкция по натяжению

Таким образом, диагностику, ремонт и замену генератора на ВАЗ 2106 водитель может провести своими руками. Необходимо соблюдать рекомендации производителя и основные правила безопасности, так как генератор является электрическим устройством.

Советы по замене щёток генератора ВАЗ 2107 / ВАЗ 2105

Для осуществления быстрой и безопасной замены щёток необходима смотровая яма.

Если вы уверены в обязательности замены щеток генератора Ваз 2107 инжектор, то их можно поменять своими руками и без снятия генератора. Для этого отключаем питание АКБ, откручиваем два винта держателя щёточного узла и меняем узел. В другом случае, когда не получается открутить болты или нужна расширенная диагностика исправности деталей генератора, то необходимо произвести снятие генератора.

Запрещено проводить проверку генератора «на искру», недопустимо даже секундное соединение зажима «30» с корпусом. В таком случае через вентили идет большой ток, что способствует быстрому выходу их из строя. Проверку необходимо осуществлять только посредством измерительных приборов.

Возбраняется запуск генератора автомобиля с отсоединенным аккумулятором. Это приведёт к кратковременному повышению напряжения на клемме «30», вследствие чего придут в негодность детали выпрямителя и устройства электросети автомобиля.

После демонтажа щёточного узла его необходимо проверить на предмет западания и заедания щёток, их выступающей рабочей части. Следует также отметить, что рабочая часть не должна быть менее 12 мм.

Для замены щёток генератора Ваз 2107 карбюратор понадобится следующие инструменты:

накидные ключи на «8», «13»;
трещотка;
набором насадок «на 13», «на 10», «на 17»; «на 19»;
отвёртка плоская и крестообразная;
проникающая жидкость WD 40;
тиски (если понадобятся);
новые щётки на генератор ВАЗ 2107.

Цена щёток ВАЗ 21013701470 составляет 34 рубля. Их аналог от UTM с артикулом HE0703A — 120 рублей.

Цена актуальна для Москвы и области на лето 2017. С того времени оригинальные щетки подорожали в среднем лишь на 23 рубля. В 2020 году их стоимость приблизительно 57 рублей. Часто используемый аналог подорожал на 40 рублей, и его стоимость составляет в среднем 160 рублей.

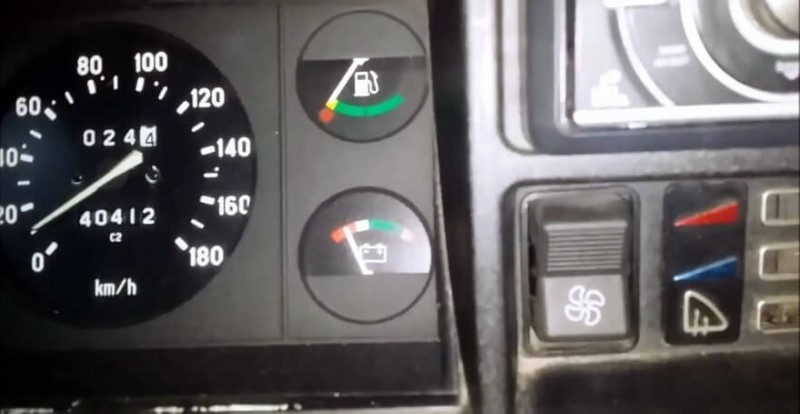

О проблеме в системе электропитания сигнализирует стрелка зарядки аккумулятора. Это указывает на то, что при работающем двигателе, зарядка АКБ происходит плохо.
