Крестовина карданного вала

Подготовка к работе

Покупая новую крестовину на ВАЗ 2107, не нужно стараться сэкономить. Всем известно, что «скупой платит дважды», поэтому лучше сразу купить оригинальную деталь, чем сменить пару-тройку крестовин за полгода.

Корпус крестовины выполнен из стали, проходящей термообработку. Это необходимо для обеспечения особой твердости шипов.  Таким образом, качество материала играет большую роль на срок службы детали. Сколько машина может «пробежать» без замены крестовин? Считается, что примерно 500 тыс. км!

Стопорным кольцам и подшипнику также нужна замена

Обратите внимание, что резина самого подшипника должна быть достаточно эластичной

Основные неисправности

Любой узел или механизм рано или поздно изнашивается и требует полной или частичной замены (ремонта). Наиболее частые неисправности карданного вала:

• износ подшипника подвесного устройства;
• износ резиновой подушки;
• износ крестовин.

Последняя неисправность бывает по различным причинам. Наиболее вероятные из них:

1. Агрессивная манера езды.
2. Плохое качество крестовин.
3. Неудовлетворительное обслуживание крестовин, которое заключается в своевременной смазке, если она предусмотрена конструкцией. Если же они необслуживаемые, то выходят из строя раньше из-за дефицита смазки.
4. Плохие дороги.
5. Постоянная езда по глубоким лужам.

Сигналом к замене этих деталей служит повышенный шум во время движения, вибрация и посторонние звуки, исходящие из-под автомобиля.

Замена крестовины карданного вала

Замену крестовин карданного вала удобнее всего производить на снятом валу. Для снятия вала понадобится смотровая яма или подъемник.

Перед снятием вала необходимо пометить расположение всех его деталей относительно друг друга, также отметить положение задней вилки шарнира относительно фланца редуктора заднего моста.

После того, как все детали помечены, открутить 4 гайки крепления вала к фланцу моста, открутить 2 гайки крепления промежуточной опоры подвесного подшипника и вытащить вал из шлицов коробки передач.

Для замены крестовины с помощью специального съемника или подручных средств (двух плоских отверток и шила) изъять из проушин карданного вала и вилки шарнира стопорные кольца.

Далее при помощи молотка и какого-нибудь круглого тупого предмета, желательно такого же диаметра, как и проушина, насквозь выбить из нее противоположную удару пробку.

Так как старая крестовина вышла из строя и уже не представляет никакой ценности, ударами через проставку прямо по ней выбить противоположную пробку. После того, как обе пробки одной вилки выбиты, крестовина свободно извлекается из проушин.

Аналогично изъять остальные пробки и полностью снять крестовину.

После того, как крестовина снята, хорошо очистить от грязи и пыли посадочные места пробок и всю область вокруг крестовины, чтобы при установке в подшипники не попал песок. Напильником удалить все зазубрины в проушинах, пробка должна входить туго, но свободно.

После того, как вилка и карданный вал очищены от грязи, можно приступать к сборке. Для этого новую крестовину завести в проушины вала и слегка вбить одну пробку.

Пробка с подшипником должны быть хорошо смазаны. После того, как пробка слегка вбита, вставить крестовину в подшипник (рабочая поверхность крестовины при этом должна быть чистой) и, придерживая ее рукой, забить пробку вровень с проточкой стопорного кольца и установить его на место.

После этого перевернуть вал и через бронзовую или алюминиевую проставку слегка простучать по крестовине так, чтобы забитая пробка уперлась в стопорное кольцо. Это нужно для того, чтобы зазор между краями крестовины и пробками был максимальным для ее свободного вращения, она не должна подклинивать.

После этого повторно проверяем чистоту рабочей поверхности крестовины и забиваем вторую пробку. Вторая пробка забивается аналогично первой – ровно до проточки стопорного кольца. При установленных пробках крестовина должна свободно вращаться, подклинивание недопустимо.

Установить второе стопорное кольцо и проделать аналогичные операции с вилкой карданного шарнира. Вилку установить по меткам, чтобы исключить дисбаланс и биение карданного вала.

Установить карданный вал на автомобиль в порядке, обратном снятию.

Крепление крестовины карданного вала

В зависимости от модификации элемента, крепление крестовины карданного вала может быть различным.

Для этого могут использоваться такие основные виды соединений:

• Кернение;
• Внутренние стопорные кольца;
• Внешние стопорные кольца;
• Крышки с болтами;
• Бугели и стопорные кольца.

В зависимости от того, какое крепление используется в конкретном автомобиле, будет происходить замена крестовины. Например, крестовины, с кернением требуют соблюдения сложного технологического процесса при замене и могут устанавливаться только в сборе с карданным валом. Они выполнены в неразборной конструкции.

Однако, некоторые современные автомастерские имеют специально оборудование, позволяющее выполнить замену такого типа крестовины, с посадкой ее на стопорные кольца. Стоит учитывать, что замену крестовины с кернением можно заменять не более трех раз, после чего узел придется все-таки заменить полностью. После замены такого типа крепления крестовины следует обязательно выполнять балансировку карданного вала.

Постоянно находясь под нагрузкой, крестовина испытывает колоссальные нагрузки, которые сказываются на ее работоспособности и приводят к появлению люфта в подшипниках. Поэтому для продления их эксплуатационного ресурса стоит следить за количеством смазки. Однако, стук и скрипы в карданной передаче свидетельствуют о необходимости замены крестовины карданного вала.

ВНИМАНИЕ! Выполнение этой процедуры лучше всего доверить профессионалам. Хотя сам процесс и кажется достаточно простым, соблюдение строгой последовательности действий и применение специализированного инструмента требуют определенного опыта и умений

Кроме того, оценить состояние неисправного элемента и проверить качество устанавливаемой детали также невозможно без специальных знаний и опыта.

Поэтому, лучше обратиться за помощью в автосервисную мастерскую, где работы выполнят быстро и качественно, и предоставят на них гарантию, избавив автовладельца от необходимости выполнения сложного ремонта самостоятельно.

Разгибание проушин вилки, обрыв шейки (шипа) крестовины.

Причины возникновения неисправности:

1. Карданный вал работает с постоянной перегрузкой. Пиковые нагрузки на кардан, слишком велики, для данного типа смазки.
2. Заклинивание подшипников крестовины, отсутствие смазки.
3. Установка некачественных крестовин, вилок.

Устранение неисправности:

1. Не допускать превышения крутящего момента.
2. Установить на карданный вал предохранительную муфту.
3. Проверить исправность предохранительной муфты при ее наличии.
4. Увеличить интервалы обслуживания крестовин.
5. Использовать в ремонте, только оригинальные запчасти карданных валов.

Увеличенный износ шеек (шипа) крестовины карданного вала.

Причины возникновения неисправности:

1. Применяемый карданный вал не рассчитан на нагрузку, которую он передает в процессе работы.
2. Заклинивание игольчатых подшипников крестовины, отсутствие смазки, несоответствующий тип используемого смазочного материала.
3. Установка некачественных крестовин, при ремонте карданного вала.

Устранение неисправности:

1. Проверить мощностные характеристики рабочего устройства. Не превышайте величину крутящего момента и скорости вращения, предписанных в инструкции на сельскохозяйственную технику, на которой применяется карданный вал.
2. Увеличить интервалы обслуживания крестовины. Использовать соответствующую смазку, для шарнирных соединений карданного вала.
3. Ремонт кардана, следует производить в специализированных мастерских, при использовании оригинальных крестовин.

Чрезмерный износ профильных труб или шлицевых соединений.

Причины возникновения неисправности:

1. Недостаточное количество смазки в профильной трубе или шлицевом соединении карданного вала.
2. Неверно подобрана длина кардана.
3. Поврежден защитный кожух или пыльник кардана, влечет за собой попадание грязи в профильную трубу, шлицевую часть, происходит выкидывание смазки.

Устранение неисправности:

1. Увеличить интервалы смазки шлицевого соединения, профильной трубы кардана.
2. Проверить длину карданного вала. Заменить его на более длинный.
3. Произвести замену защитного кожуха, пыльника шлицевого соединения.

Техника безопасности установки карданных валов и их технического обслуживания.

Перед началом эксплуатации, необходимо изучить инструкцию по установке и эксплуатации карданного вала, а так же руководство по эксплуатации трактора и сельскохозяйственной машины.

1. Установка карданного вала, производится при выключенном двигателе трактора, вращающиеся части неподвижны. Не производите установку, обслуживание карданных валов, при включенном двигателе и работающем валом отбора мощности.
2. Во время работы техники, не приближайтесь к вращающемуся кардану.
3. Ремонт карданного вала, осуществляется в специализированных мастерских. Установка карданного вала, требует наличие специального инструмента и требующих навыков работы с узлами трансмиссии.
4. Вращающиеся части сельхоз кардана, должны иметь защитные кожухи. Убедитесь, что на защитном кожухе нет следов повреждения. Защитный кожух не должен вращаться вместе с силовой частью.
5. После установки карданного вала, убедитесь что, защитные козырьки трактора и рабочего устройства обеспечивают единую систему с защитным кожухом кардана.
6. Не используйте карданную передачу в качестве ступенек или подставок.
7. Транспортировка карданных валов, осуществляется в горизонтальном положении. При транспортировке не рассоединяйте части карданного вала.

Кардан ВалТехно, осуществляет поставки карданных валов, универсальных крестовин, широкоугольных крестовин, профильных труб, шлицевых соединений для сельскохозяйственных машин. Ежемесячные поставки запчастей из Европы.

Назначение и устройство карданного вала ВАЗ 2107

Карданный вал — механизм, соединяющий коробку передач с редуктором заднего моста и предназначенный для передачи крутящего момента. Наибольшее распространение передача такого типа получила на автомобилях с задним и полным приводом.

Устройство кардана

Карданный вал ВАЗ 2107 состоит из следующих элементов:

• одна или несколько секций из тонкостенной полой трубы;
• шлицевое раздвижное соединение;
• вилка;
• крестовина;
• подвесной подшипник;
• элементы крепления;
• задний подвижный фланец.

Карданный вал ВАЗ 2107 имеет довольно простое устройство

Карданная передача быть одновальной или двухвальной. Второй вариант предполагает использование промежуточного механизма, к задней части которого прикреплён хвостовик со шлицами снаружи, а на передней через шарнир зафиксирована скользящая втулка. В одновальных конструкциях промежуточный участок отсутствует.

Передняя часть кардана крепится к коробке передач через подвижную муфту на шлицевом соединении. Для этого на конце вала есть отверстие с внутренними шлицами. Устройство кардана предполагает продольное перемещение этих шлицов в момент вращения. Конструкцией также предусмотрен подвесной подшипник, прикреплённый с помощью кронштейна к кузову. Он является дополнительной точкой крепления кардана и предназначен для ограничения амплитуды его движения.

Между средним и передним элементом карданного вала расположена вилка. Вместе с крестовиной она передаёт крутящий момент при изгибе кардана. Задняя часть вала прикреплена к редуктору заднего моста через фланец. Хвостовик посредством внешних шлицов входит в зацепление с фланцем главной передачи.

Кардан является унифицированным для всех классических моделей ВАЗ.

Устройство крестовины

Крестовина ВАЗ 2107 предназначена для совмещения осей кардана и передачи момента при изгибе его элементов. Шарнир обеспечивает соединение вилок, прикреплённых к концам механизма. Основным элементом крестовины являются игольчатые подшипники, благодаря которым кардан может двигаться. Эти подшипники вставляются в отверстия вилок и фиксируются стопорными кольцами. При износе шарнира карданный вал начинает стучать во время движения. Изношенная крестовина всегда меняется на новую.

Брагодаря крестовине становится возможным вращение кардана под разными углами

Виды карданных валов

Карданные валы бывают следующих типов:

• с шарниром равных угловых скоростей (ШРУС);
• с шарниром неравных угловых скоростей (классическая конструкция);
• с полукарданными упругими шарнирами;
• с жёсткими полукарданными шарнирами.

Классический кардан состоит из вилки и крестовины с игольчатыми подшипниками. Такими валами оснащается большая часть заднеприводных автомобилей. Карданы со ШРУСами обычно устанавливаются на внедорожниках. Это позволяет полностью устранить выбрацию.

Существует несколько видов карданов: на ШРУСах, с упругими и жесткими шарнирами

Механизм с упругими шарнирами состоит из резиновой муфты, способной передавать крутящий момент при углах не более 8˚. Так как резина довольно мягкая, кардан обеспечивает плавное начало движения и предотвращает резкие нагрузки. Такие валы не нуждаются в техническом обслуживании. Жёсткий полукарданный шарнир имеет сложную конструкцию, предполагающую передачу крутящего момента благодаря зазорам в шлицевом соединении. Такие валы имеют ряд недостатков, связанных с быстрым износом и сложностью изготовления, и в автомобильной индустрии не используются.

Шрусовый кардан

Несовершенство конструкции классического кардана на крестовинах проявляется в том, что при больших углах возникают вибрации и теряется крутящий момент. Карданный шарнир может отклониться максимум на 30–36˚. При таких углах механизм может заклинить или совсем выйти из строя. Этих недостатков лишены карданные валы на ШРУСах, обычно состоящие из:

• шариков;
• двух колец (наружного и внутреннего) с канавками для шариков;
• сепаратора, ограничивающего движение шариков.

Максимально возможный угол наклона кардана такой конструкции составляет 70˚, что заметно выше, чем у вала на крестовинах. Существуют и другие конструкции шрусовых карданов.

Шрусовой кардан позволяет передавать крутящий момент под большими углами

Вибрация и прочие неприятности

О неисправностях вала могут говорить многие признаки, но основными все же считаются шум и звон в игольчатых подшипниках, вибрации, люфты в соединениях. Несоблюдение правил ухода за карданным валом ВАЗ может привести к очень нежелательным последствиям, как минимум к вибрации. Но были случаи, когда по недосмотру водителя крестовина разрушалась прямо во время движения.

Предугадать последствия такой неприятности тяжело. К примеру, оборванная крестовина на ходу, даже на невысокой скорости, приведет к центростремительному удару кардана о проезжую часть. Достаточно сказать, что подобный удар подбрасывает в воздух четырехтонный молоковоз на несколько метров. Что может произойти с относительно легкой ВАЗ 2107, можно только догадываться.

Причины поломки крестовины

В задачах каждого водителя следить за состоянием деталей и механизмов трансмиссии, рулевого управления, двигателя. Нарушение функционирования незначительного на первый взгляд элемента может привести к полнейшему обездвиживанию авто. Значимость крестовины в трансмиссии автомобиля сложно переоценить: эта деталь передает крутящий момент от коробки переключения передач на все связанные с ней агрегаты.

Но, несмотря на это, данный элемент отличается достаточно большим ресурсом – около 150 тыс. км

В любом случае, важно вовремя диагностировать любые проблемы трансмиссии, осуществлять осмотр составных деталей узла еще до выезда из гаража, дабы избежать серьёзной поломки в дороге

Устройство крестовины кардана

КК представляет собой шарнир, обеспечивающий соосность всех вращающихся элементов, и состоит из:

• чашек;
• игольчатых подшипников;
• стопорных колец;
• уплотнительных манжет.

Каждая КК имеет четыре чашки, которые являются выступающими элементами узла. Все их необходимо периодически проверять на вращение, которое должно быть плавным и ровным. Для проверки наличия смазки чашки легко снимаются.

Крестовина кардана имеет достаточно простое устройство: 1 — крестовина; 2 — сальник пластмассовый; 3 — сальник резиновый; 4 — игольчатый подшипник; 5 — фиксатор; 6 — чашка; 7 — стопорное кольцо

Подшипники предназначены для движения крестовины в разных плоскостях. Игольчатые элементы, расположенные в чашках, фиксируются с помощью стопорных колец и предотвращают смещение подшипников во время вращения. Размер колец зависит от диаметра осевого зазора. Подбирают их с помощью четырёхлепесткового щупа, которым измеряют расстояние от чашки до края канавки — это и будет диаметр ограничительного кольца. В зависимости от размеров крестовин на ВАЗ 2107 устанавливаются кольца толщиной 1.50, 1.52, 1.56, 1.59 или 1.62 мм.

Выбор запчасти

Для того, чтобы ремонтировать этот узел пореже, нужно приобретать запчасти хорошего качества. От правильного выбора крестовины, зависит, как часто нужно будет производить её замену. Выбор крестовины:

1. Желательно покупку делать в специализированных магазинах и рынках, где есть сертификаты качества и торговцы дорожат своей репутацией. У случайных же продавцов, которые торгуют на стихийных рынках от случая к случаю, лучше ничего и никогда не покупать. Кроме того, нормальная торговая точка даёт гарантию, которая позволяет в течение 14 дней вернуть товар, если с ним что-то не так.
2. Запасная часть должна быть от известного, проверенного годами бренда, а не какого-то сомнительного качества.
3. Крестовину следует покупать снабжённую пресс-маслёнкой (тавотницей), через которую всегда можно обновить смазку в подшипниках с помощью нагнетателя («шприца») — как ручного, так и электрического. Такая деталь прослужит дольше.

И ещё один действенный способ проверки. Вынутую из упаковки крестовину надо положить на кусок стекла — стеклянный прилавок вполне подойдёт, или на то же зеркало бокового вида (снятое, разумеется). Держа пальцами противоположные оси крестовины, нужно попробовать покачать их на этой поверхности. Далее так же нужно поступить и с другими осями. Затем провернуть деталь и ту же операцию проделать снова. В процессе проверки не должно быть стуков о поверхность стекла, что будет свидетельствовать об отсутствии деформаций детали.

Следует купить сразу две детали, потому как после замены одной очень скоро последует замена другой. Многие сразу же меняют и подшипник подвесного устройства, чтобы в скором времени не заниматься повторением пройденного, то есть всё разбирать, теряя время и собственные нервы.

От чего зависит цена замены карданного вала на СТО

Заниматься самостоятельной заменой кардана допустимо, если уже есть хотя бы минимальный опыт в устранении автомобильных неисправностей. Иначе можно усугубить проблему. Даже в таком простом узле, каким является карданный вал, нередки поломки по вине неопытных ремонтников. Поэтому лучше всего проводить профилактические осмотры и ремонты на СТО.

Зачастую специалисты автосервиса затрудняются назвать цену ремонта сразу. Им сперва необходимо провести тщательную диагностику, выявить неисправность. Затем определиться с перечнем деталей под замену, посчитать стоимость запасных частей. Потом выяснить временные затраты на проведение ремонтных работ. После калькуляции всех затрат оглашается сумма услуги для автовладельца.

Также на стоимость ремонта КВ влияет марка и модель транспортного средства, немаловажны конструктивные особенности авто. Существует ценовая дифференциация и по географическому принципу. В крупных городах-миллионниках, особенно в столице и Санкт-Петербурге, замена карданного вала обойдется дороже, чем в удаленных от центра местах.

Нередка ситуация, когда в процессе диагностики специалисты СТО обнаруживают другие проблемы, о существовании которых владелец авто даже не догадывался. Причем случается, что устранение этой неисправности нужно делать оперативно, чтобы сохранить работоспособность авто. В таком случае новый ремонт не производится до момента, пока не будет согласован с заказчиком или владельцем машины.

В последние годы автолюбители все чаще устанавливают на своих «железных коней» детали, приобретенные на СТО. Существует ряд веских причин поступать таким образом. Во-первых, станции техобслуживания предлагают очень широкий выбор запчастей по дилерским ценам. Причем подбор запчастей происходит профессионалами, так что вероятность ошибки минимальна. Замена выполняется быстро и квалифицированно. Кроме того, на все детали и услуги дается гарантия. Это не полный список преимуществ, однако достаточный для большинства автомобилистов. Поэтому многие становятся постоянными клиентами СТО.

Рассмотрим пример, когда нужно заменить карданный вал. Современный рынок автозапчастей предлагает большой выбор таких узлов. Купить их можно как в магазине, так и через Интернет. Цены варьируются в определенных пределах. Независимо от всех вышеперечисленных факторов всегда остается вероятность купить некачественную деталь. Особенно рискуют начинающие автомобилисты, не имеющие опыта покупки автодеталей.

Цены на СТО тоже различаются в зависимости от производителя запчасти, набора сопутствующих услуг и прочего. Поэтому на окончательную стоимость замены карданного вала влияет множество составляющих.

Статистика показывает, что 37 % всех поломок произошло лишь из-за того, что автовладелец несвоевременно обратился за технической помощью на СТО. Если не распознать неисправность в начале, со временем она усугубляется, страдают также смежные узлы и детали.

Профилактику или ремонт транспортного средства нужно делать комплексно и целиком, чтобы изношенных деталей не осталось ни в одном узле авто. Конечно же, стоимость такой услуги будет выше, чем ожидалось. Однако в результате владелец получит надежный автомобиль и сэкономит на непредвиденных расходах. Периодический технический осмотр на станции техобслуживания – основное правило долгой беспроблемной эксплуатации машины.

Признаки неисправности

Основная часть неисправностей крестовины кардана заключается в износе или заклинивании детали. При подобных разрушениях требуется замена элемента. К наиболее частым признакам относятся стуки, вибрации и появление звука скрежета металла. Рассмотрим каждый из признаков отдельно.

Признаки неисправности крестовины кардана

Постукивание

Водитель может слышать характерные стуки при трогании с места. Это говорит о выходе из строя крестовины (износ подшипников, шлицов или ослабленное крепление элемента). Также постукивание может возникнуть из-за отделения элементов подвески авто.

Стучит крестовина

Утечка

Появление следов смазочной жидкости в области крестовины свидетельствует об утечке, вызванной поломкой заднего уплотнителя. Как показывает практика, следы смазки часто появляются после длительных поездок.

Следы жидкости в области карданной вилки

Появление вибрации

Ощущение вибрации в области карданного вала, вызванные выходом из строя подшипника, загрязнением или деформированием кардана, также требуют незамедлительной диагностики крестовины.

Вибрация карданного вала после замены крестовин

Скрежет металла

При разгоне неисправность крестовины может проявляться в виде звука, который сильно напоминает скрежет металла. Наиболее вероятная причина скрежета – износ подшипника. При появлении характерного звука нужно провести диагностику карданной передачи.

Скрежет металла в районе крестовины

Выполняем замену

Чтобы приступить к замене крестовин, нужно обеспечить себе доступ к кардану и открутить его. Есть умельцы, доказывающие, что можно менять крестовины не снимая кардан. Как по мне, этот способ для экстремалов, которые все делают через одно место, мы ведь к ним не относимся?

Снятие кардана

Для примера мной взят карданный вал автомобиля «Газель», крестовины устроены одинаково, я уже говорил, а крепление может отличаться, от других машин, но не на столько, чтобы описывать снятие каждого вала отдельно. Порядок действий такой:

Установить машину так, чтобы у вас был доступ ко всем болтам кардана. По технике безопасности, заблокируйте колеса машины

Включите передачу, не важно какую, надо чтоб вал не крутился сам по себе. Промаркировать расположение всех элементов, которые будете снимать, чтобы при сборке они находились также, относительно друг друга

Карданный вал, деталь которая отбалансирована в собранном состоянии, просто перевернув вверх ногами карданную вилку, вы этот баланс нарушите. Потом начнутся непонятные вибрации и быстрые поломки крестовин. Зачем создавать себе ненужные проблемы? Только после этих действий кардан можно откручивать и снимать. Сначала открутите подвесной подшипник, который держится двумя гайками. Теперь 4 болта от фланца моста. Вытащите его из шлицов коробки передач

Снимаем крестовину

Далее работать гораздо удобнее в тисках. Зажимая вал не переусердствуйте, можно раздавить:

1. Теперь будут нужны круглогубцы, крепкая большая отвертка, круглая наставка и молоток, вместо наставки годится трубка или стержень. Диаметр наставки должен быть меньше, диаметра проушин, но не на много.

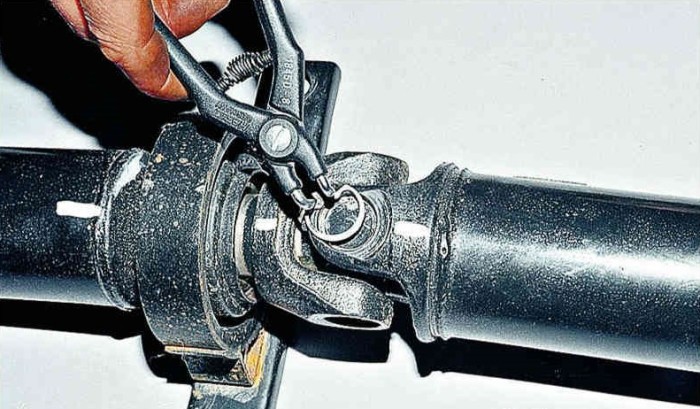

2. Круглогубцами удобно без повреждений вынимать стопорные кольца.
3. Это можно делать и двумя плоскими отвертками, только тогда стопорное кольцо можно выкинуть.
4. Если стопорное кольцо зажало туго, постучите по нему через наставку молотком. Тогда чашка просядет и вынуть стопор будет проще.
5. Кольца можно извлечь сразу все, после этого нам нужно повыбивать из проушин чашки.
6. Той же наставкой и молотком просаживаете чашку внутрь, с обратной стороны крестовины чашка выйдет наружу, она может и выпасть, но обычно выходит не до конца. Наносить удары по кардану не следует, помните о его балансировке.
7. Вышедшую чашку проще вытащить плоскогубцами, газовым ключом либо зажмите её в тиски и дерните за кардан.
8. Подобным же методом снимите остальные чашки.
9. После снятия крестовины, возьмите железную щетку и очистите от грязи проушины и вилку.
10. Внутри можно даже слегка пройтись мелкой наждачкой, затем очистите канавки под стопорные кольца и хорошенько протрите вал от пыли, можно даже помыть его бензином.
11. Есть специальные съемники для крестовин, однако приобретать их нет смысла, даже в условиях СТО ими пользуются крайне редко.

Устанавливаем новую

Установка тоже не представляет собой ничего сложного, с этим справится любой:

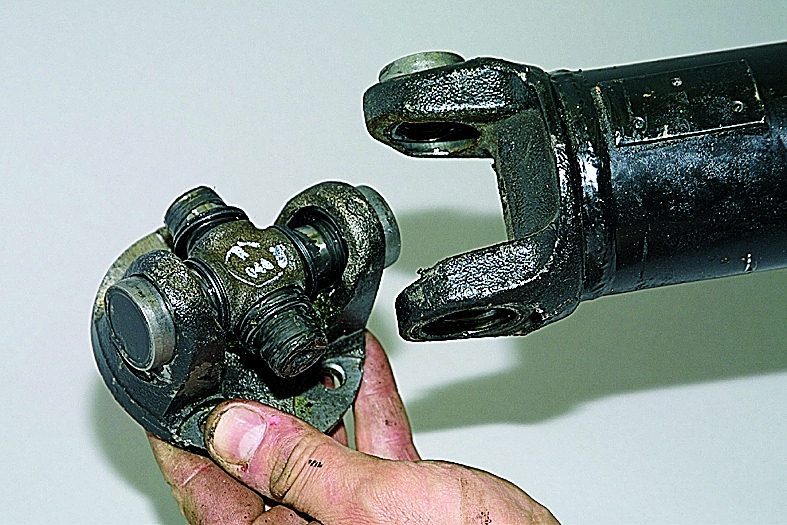

Возьмите в руки новую крестовину и осторожно снимите две чашки с противоположных сторон. Главное не рассыпать иголки подшипников

Проверьте под чашкой наличие смазки. Бывает, производитель забывает пр смазку, и подшипник практически сухой, сам такое видел и не раз. Если смазки нет, нужно её аккуратно нанести пальцем, иначе при сборке выпадут иголки и придется разбирать заново. Поместите крестовину концами без чашек в проушины на кардане, после этого вставьте аккуратно чашки в проушины. Они должны легко продвигаться пальцами, насколько возможно. Затем, уже наставкой и молотком опускаются чуть глубже канавок стопорных колец.
Вставьте стопорные кольца. Если не получается вставить кольцо с одной из сторон, ненужно долбить со всей мочи, наоборот, аккуратно разберите крестовину. Бывает, что иголка крестовины выпадает из ряда и не дает крышке встать на место, насилуя подшипник вы только разобьете чашку и сплющите иглу, тогда придется приобрести еще один, на замену. Повторите процесс с другими концами подшипника. После замены, остается вернуть кардан в исходное положение и прикрутить.

Чтобы крестовины служили подольше, не забывайте их набивать смазкой, через имеющиеся масленки. Смазка набивается специальным шприцем. Смазку специально для крестовин искать не обязательно, поможет обычный «литол». Повторять набивку через каждые 5-6 тысяч пробега.

У меня все, спасибо вам, дорогие читатели, за то, что не забываете. Делитесь с друзьями ссылкой и сами подписывайтесь на обновления, будет много полезной информации, до свидания.

Замена крестовин кардана: как понять, что пора?

Эта составляющая считается одной из основных частей конструкции. Именно на нее возложена главная роль по передаче энергии вращения от источника к рабочему механизму мостов. Если крестовина лишь слегка изношена, то вал уже не может эффективно решать свои задачи.

В этой ситуации есть серьезный риск поломок и других узлов в автомобиле. Также сломанная деталь значительно понижает безопасность передвижения в таком авто.

Итак, замена крестовин кардана требуется, если из-под дна автомобиля слышны характерные звенящие металлические стуки, различный стук, ощутимые вибрации в ходовых системах. Также поставить диагноз можно по прерывистым свистящим звукам при работе двигателя на низких оборотах. Если загнать машину на эстакаду, поднять подъемником, то можно заметить ощутимый люфт. Если вы слышите стук, когда жмете или отпускаете педаль акселератора, это тоже сигнал к скорой замене.

Необходимый набор инструментов

Вся работа представляет собой несколько этапов. Также нужен набор рожковых ключей, молоток и зубило подходящего размера, торцевые головки в зависимости от модели авто, набор отверток, инструмент для снятия стопорных колец, щетка для очистки металлических изделий, плоскогубцы, шприц и смазка для карданов и крестовин.

Когда все будет в наличии, приобретите ремкомплект для вашего вала. В него уже войдут нужные запчасти.

Это сами крестовины, «бочаты», и большое количество стопорных колец. Также следует приобрести подходящие болты и гайки.

Лучше все выполнять эту работу на яме, эстакаде или подъемнике. Но можно и без всего этого, однако лежать под машиной не слишком удобно. Не лишнем будет пригласить помощника. Так все получится гораздо быстрее.

Какой фирмы карданный вал лучше ставить: мнения автовладельцев

1. «Был разный опыт…»

   «Имею опыт использования разных карданных валов на ШРУСах, от широкого перечня производителей. Ни один из них не заслуживает звания надежного изделия. Основные слабые места – сепараторы и пыльники. В прошлом месяце заменил старый вал на «КАРДАНовский». Сразу же отметил отсутствие вибрации на крестовинах. За целостность пыльников теперь тоже не переживаю. Ушел страх остановиться где-то с полностью отказавшим автомобилем».

2. «Сначала было все хорошо».

   «В декабре на задний мост установил СиМ. Пришлось выбирать, где менять, так как на оба моста не было средств. Перед самым новым годом у меня появился вал от ЗАО «КАРДАН», на котором был поврежден пыльник. Провел обслуживание, смазку, поменял пыльник. Установил его на переднюю часть. В городе никаких проблем не заметил. А вот при движении по трассе на скорости от 80 до 100 проявилась вибрация.

   Больше недели не выдержал, купил снова СиМ. Разница между этими заводами в том, что ЗАО «КАРДАН» лишь осуществляет крупноузловую сборку, а СиМ наладил полный производственный цикл. Заменить удалось только после новогодних праздников. После чего все стало идеально. Езжу до сих пор, посмотрим, сколько выдержат эти карданные валы».

3. «Вернулся к старой фирме».

   «Заводские карданы у меня были от «Серп и молот». Но вот пробег 85 тысяч, и замечены подтеки масла на ШРУСе заднего КВ. Подозрение пало на пыльник, однако осмотр показал его целостность. Причина подтеков была в другом. От редуктора открутилась гайка, что привело к утечке масла в ШРУС. К тому же сам карданный вал уже показал люфт.

   ШРУСы прошли профилактику с заменой смазки и пыльников. Потом отдал карданы товарищу, у которого они работают до сих пор. Себе же я купил «белкард». Однако в работе они не понравились. То ли попался брак, или такое качество изделий фирмы, но при некоторых скоростях появлялась вибрация. Заменил их на новые карданные валы от СиМ».

4. «Все зависит от условий эксплуатации».

   «Все зависит от условий эксплуатации. При езде по асфальту, и если подвеска стоковая, лучше использовать СиМ на обеих осях. При более жестких условиях оптимально использовать вал от «Белкард». Поясню на моем примере. Использую авто в смешанном цикле. Подвеска лифт. Спереди у меня СиМ на ШРУСе. Выбор такой, потому что передний мост не меняет углы при работе, а данный карданный вал менее склонен к вибрации. Задний мост работает с усиленным крестовым «белкардом».

5. «Главное – внимательней при покупке!»

   «Для себя определил, что лучший по параметрам балансировки и надежности – «ТИРСАН». На зимний сезон оставляю его только сзади, спереди заменяю на СиМ. В летнее время оба моста через «ТИРСАН» работают. Никаких нареканий на них. Перед покупкой нужно тщательно осмотреть карданный вал на наличие балансировочных грузиков. Чем их меньше, тем более отбалансированное изделие изначально произведено на заводе».

6. «Лучше – по индивидуальному заказу».

   «Заказывал оба карданных вала в фирме, которая сама производит нестандартные изделия. При этом получил высокое качество за меньшую стоимость – по сравнению с серийными аналогами. Такие фирмы можно найти в любом большом городе».
