Снятие и установка панели (торпедо) калины с отопителем

Шумоизоляция панели/торпедо Калины

Болезнь русских автомобилей — дребезг, сверчки и скрипы, и у ЛАДА Калина панель не исключение, она также сделана из недорогого пластика, как и остальные элементы салона. Разберемся, как сделать шумоизоляцию панели приборов Калины без снятия и с демонтажем.

Если решили сделать шумоизоляцию Калины своими руками, тогда придется купить:

1. Антискрип (моделин).
2. Виброматериал (например, STP).
3. Пластиковые хомуты.
4. Термопистолет и термоклей.
5. Битопласт или сплен, по желанию.

Панель приборов Калина, шумоизоляция без снятия

Снимать торпедо в сборе не потребуется, но навесные элементы снять придется. В результате перед Вами должен быть примерно вот такой вид:

Шумоизоляция бардачка Калины проходит в два этапа:1) Проклеиваем все места соприкосновения вещевого ящика с панелью, используя антискрип.

2) Проклеиваем внутренности бардачка битопластом, чтобы вовремя поездки не гремело его содержимое.

Шумоизоляция пластика салона Калины. Снимаем центральный тоннель, пластиковые накладки стоек окна и боковые панели. В зависимости от ситуации, проклеиваем весь пластик антискрипом, либо битопластом

Особое внимание уделяем клипсам

Шумоизоляция панели приборов Калины. Для начала нужно снять панель. Затем маску и саму комбинацию приборов проклеить моделином.

Шумоизоляция центральной накладки консоли Калины

Тут уделяем внимание проводам и колодкам. Провода обворачиваем в антискрип и по возможности закрепляем пластиковыми хомутами, чтобы они не болтались

Во все разъемы со стороны проводов заправляем термоклея из пистолета чтоб не шумели. Также антискрипом проклеиваем края и места соприкосновения.

Шумоизоляция кожуха рулевой колонки Калины

Кроме проводов тут стоит обратить внимание и на замок зажигания, который может издавать скрипы соприкасаясь с пластиковым кожухом. Инструмент моделин, хомуты

Шумоизоляция под панелью Калины. Под накладкой закрепляем всю проводку и тросики на хомуты. Места соприкосновений обклеиваем антискрипом или битопластом.

Вся процедура займет у Вас не больше одного дня, в результате чего будет «убито» около 90% сверчков.

Выбор ламп

При выборе ламп можно пойти двумя путями:

1. Установить обычные лампы накаливания, такие как были
   установлены заводом изготовителем.
2. Установить светодиодные лампы.

Рекомендуем устанавливать светодиодные лампы, так как ресурс
их выше по сравнению со стандартными и еще можно немного снизить нагрузку на
генератор. Еще учтите, что у
светодиодных ламп есть плюс и минус. Если вы поставили светодиодную лампу, а
она не светит, переверните патрон с лампой на 180 градусов.

В панели приборов на Калине применяется тип ламп с цоколем W1,2W. В
любом авто магазине можно купить патрон с лампой или лампочку отдельно.

Установка панели (торпедо) Калины

Установка облицовку панели приборов в обратном порядке. Предварительно пропускаем колодку и наконечники проводов выключателя и плафона освещения веще­вого ящика через соответствующие отверстия в облицовке.

При снятии 14 стопорных шайб мо­гут обломиться пластмассовые штифты, в этом случае вместо стопорных шайб можно установить саморезы.

снятие панели Калины с отопителем

ВАЗ предлагает автомобили «Калина-2» с двумя вариантами отделки салона. Первый используется в люксовых комплектациях (где установлен медиацентр), второй – это составная часть комплектации «Норма» и «Стандарт». Мы поговорим о том, какие существуют методы демонтажа щитка модуля «климатики» и щитка магнитолы. Причём, один из рассмотренных вариантов подходит для комплектации «Люкс», другой – для более доступных версий (Норма, Стандарт). Методы демонтажа в двух указанных случаях заметно отличаются. Приступаем к рассмотрению.

Возможные неисправности

У приборной панели возможны следующие неисправности:

1. Не работают указатели уровня топлива или температуры. Причина может быть в неисправности датчиков или повреждении проводки.
2. При полном баке стрелка уровня топлива падает в нулевое положение.
3. Стрелка на указателе уровня топлива движется скачкообразно и часто опускается в нулевое положение.
4. Индикатор резерва топлива не тухнет.
5. Если не горят какие-либо индикаторы на приборке, причина может быть в сгоревших лампочках, недостаточном контакте патрона лампочки и печатной платы, окислении контактов, обрыве проводов, неисправности датчика индикатора.
6. При неработающем спидометре причина может быть в гибком вале привода прибора: плохо затянуты гайки, обрыв, механическое повреждение и т.д. (автор видео — RasH19).

Подготовка к демонтажу

Наша инструкция поможет понять, как снять обшивку задних дверей на Калине и определит дальнейший алгоритм действий. Перед этим выполняется демонтаж. Потребуется::

• отвёртка со шлицами;
• шило;
• плоская отвёртка;
• острый нож.

Дверь Лады Калины Кросс и других седанов держится на пластиковых креплениях, поэтому демонтаж запрещено проводить при минусовой температуре. Если есть необходимость снимать обшивку в зимний период, то делать это нужно в отопляемом помещении, чтобы исключить риск разлома соединительных клипс. Для передней двери их потребуется 8 штук, а для задней 10. Подготовка к демонтажу по шагам:

1. Снимаются ручки, откручиваются фиксаторы, которые предназначены для блокировки дверного замка.
2. Откручиваются колонки с помощью крестообразной отвертки. Для этого надо выкрутить четыре болта, а потом отсоединить провода.
3. Отключается блокиратор и акустика. Иногда элементы музыкальной системы крепятся к металлической раме.

Как снять торпедо и комбинацию приборов на автомобиле ВАЗ 1117-1119 «Калина»

ВАЗ 1117 «Калина» один из самых популярных автомобилей от отечественного производителя – компании АвтоВаз. В принципе, ничего удивительного в популярности «Калины» нет, ведь именно эта модель стала неким символом нового вектора развития российского автопрома.

Но сегодня мы оставим в стороне производственные направления АвтоВаза и популярность Лада Калина. Поговорим о процессе снятия с этого автомобиля комбинации приборов, а также приборной панели (торпедо). Что касается необходимости выполнения таких мероприятий, то здесь все просто: во-первых, демонтаж может понадобиться для проведения ремонта тех или иных неисправностей, а во-вторых – для модернизации штатных деталей, то есть для тюнинга. К слову, по поводу тюнинга приборной панели ВАЗ2117 можно почитать здесь.

Снятие комбинации приборов Лада Калина

Работа по снятию щитка приборов производится в следующей последовательности:

1. В подкапотном пространстве автомобиля отключаем минусовую клемму от аккумуляторной батареи.

2. Устанавливаем автомобиль на стояночный тормоз. Рулевую колонку переводим в крайнее нижнее положение.

3. Тонкой отверткой с крестообразным жалом откручиваем саморезы крепления декоративной накладки щитка приборов. Снимаем декоративную накладку.

4. Откручиваем винты крепления комбинации приборов. Немного сдвигаем блок приборов на себя.

6. Аккуратно тонкой отверткой с плоским жалом проворачиваем фиксатор разъемной колодки. Отключаем колодку с жгутом проводов от комбинации приборов и снимаем ее с автомобиля.

Установку щитка приборов выполняем в последовательности обратной снятию.

Снятие торпедо с ВАЗ 1117

Демонтаж панели приборов с Лады Калины осуществляется следующим образом:

1. С обратной стороны рулевого колеса пальцами отжимаем накладку кнопки звукового сигнала. Отводим накладку в сторону, отключаем от нее провода и полностью снимаем.

2. При помощи маркера отмечаем текущее положение рулевого колеса по отношению к валу рулевой колонки.

3. Торцевым ключом на «24» или воротком с головкой аналогичного размера откручиваем гайку крепления руля. Важный момент: гайку откручиваем не полностью, а таким образом, чтобы она находилась на 2-3 витках резьбы вала.

Демонтаж консоли

Теперь нужно заняться последовательной разборкой панели в Калине на детали. Как разобрать панель?

1. Снимаем пепельницу: оттягиваем на себя до упора и откручиваем 4 самореза, на которые она закреплена.
2. После этого можно добраться до двух заглушек. Они находятся по бокам от аварийки. Поддеваем плоской отверткой и откладываем в сторону.
3. Откручиваем саморезы, которые находятся под заглушками. Эти крепления снизу держат консоль.
4. После того как два самореза извлечены, тянем на себя консоль (щиток), но медленно, чтобы не порвать проводку. Отсоединяем проводку, сначала маркируя провода, чтобы потом не перепутать где какой.
5. Теперь откручиваем кожух руля. Его держит 2 болта, для которых пригодится ключ на 10, и 5 саморезов.
6. Далее отсоединяем кожух приборной панели. Здесь всего 2 самореза.
7. Сверху панель закреплена гайками. Их должно быть минимум 7 штук.
8. Как видим, воздуховод печки намертво закреплен. Что делать? Придется сорвать 2 стопорные шайбы и выкрутить оставшиеся саморезы, которые, собственно, и закрепляют панель на месте. Для крепления хватит только саморезов.
9. Далее можно попробовать снять руль. Если не получилось, придется слегка потрудиться и найти оставшиеся крепления. В любом случае ищем все скрытые саморезы и выкручиваем до последнего.
10. Тянем панель на себя. Если поддается, значит, выкручено все. Если где-то она не хочет отходить, вооружаемся отверткой и выкручиваем скрытые крепления.
11. После этого ее можно отсоединить.

Полезные советы

Мы рассказали, как поменять светодиодную лампу в натяжном потолке, сейчас давайте узнаем о некоторых тонкостях. Наши советы помогут вам сделать это без повреждений проводки и покрытия потолка, а также быстрого перегорания лампы.

1. Если сгорает лампа в одном и том же месте чаще остальных – проблема в патроне. Штырьковые цоколи не рассчитаны под высокую мощность, поэтому лучше использовать энергосберегающие лампы, тогда цоколь прослужит дольше, ну а если он уже поврежден – замените светильник или патрон.
2. Не лапайте колбу – пользуйтесь салфетками и перчатками. Кроме визуальных дефектов это может привести к перегоранию галогеновых источников света, о чем мы уже упомянули. Такие лампы нужно брать через салфетку или в перчатках, подойдут простые ХБ из хозяйственного магазина. Если их под рукой не оказалось, можно использовать даже медицинские. Салфетка тоже поможет избежать проблем. Последний вариант – бумажный скотч.
3. Если лампа не идет – не применяйте силу. Она может прикипеть к патрону, так случается из-за скачков напряжения, перегрева. Поможет клейкая лента или бумажный скотч. Можно оклеить выступающий край колбы и тянуть за край ленты. Таким образом, вы примените бОльшие усилия без вреда для потолка.

Ошибки

Главная ошибка – использование мощных галогенок. Например, цоколь GU5.3 плохо переносит работу с лампами более 40 Вт. Чтобы сделать освещение ярче добавьте количество светильников, либо используйте светодиодные или люминесцентные приборы. При той же потребляемой мощности светодиодные светят в пять и более раз ярче. Цена на светодиоды за последние пять лет существенно упала, а качество продукции стало выше. Они подходят как для подсветки, так и для основного освещения

Если у вас и так установлены светодиодные приборы высокой мощности – попробуйте лампы белого свечения. Тёплый свет визуально, кажется тусклее и мягче, хотя дают тот же световой поток.

Шумоизоляция панели/торпедо Калины

Болезнь русских автомобилей — дребезг, сверчки и скрипы, и у ЛАДА Калина панель не исключение, она также сделана из недорогого пластика, как и остальные элементы салона. Разберемся, как сделать шумоизоляцию панели приборов Калины без снятия и с демонтажем.

Если решили сделать шумоизоляцию Калины своими руками, тогда придется купить:

1. Антискрип (моделин).
2. Виброматериал (например, STP).
3. Пластиковые хомуты.
4. Термопистолет и термоклей.
5. Битопласт или сплен, по желанию.

Панель приборов Калина, шумоизоляция без снятия

Снимать торпедо в сборе не потребуется, но навесные элементы снять придется. В результате перед Вами должен быть примерно вот такой вид:

Шумоизоляция бардачка Калины проходит в два этапа:1) Проклеиваем все места соприкосновения вещевого ящика с панелью, используя антискрип.

2) Проклеиваем внутренности бардачка битопластом, чтобы вовремя поездки не гремело его содержимое.

Шумоизоляция пластика салона Калины. Снимаем центральный тоннель, пластиковые накладки стоек окна и боковые панели. В зависимости от ситуации, проклеиваем весь пластик антискрипом, либо битопластом

Особое внимание уделяем клипсам

Шумоизоляция панели приборов Калины. Для начала нужно снять панель. Затем маску и саму комбинацию приборов проклеить моделином.

Шумоизоляция центральной накладки консоли Калины

Тут уделяем внимание проводам и колодкам. Провода обворачиваем в антискрип и по возможности закрепляем пластиковыми хомутами, чтобы они не болтались

Во все разъемы со стороны проводов заправляем термоклея из пистолета чтоб не шумели. Также антискрипом проклеиваем края и места соприкосновения.

Шумоизоляция кожуха рулевой колонки Калины

Кроме проводов тут стоит обратить внимание и на замок зажигания, который может издавать скрипы соприкасаясь с пластиковым кожухом. Инструмент моделин, хомуты

Шумоизоляция под панелью Калины. Под накладкой закрепляем всю проводку и тросики на хомуты. Места соприкосновений обклеиваем антискрипом или битопластом.

Вся процедура займет у Вас не больше одного дня, в результате чего будет «убито» около 90% сверчков.

Снятие панели приборов

1. При помощи регулятора руля его надо опустить в крайнее нижнее положение. Находится сам рычаг под рулевой колонкой.
2. Открутить два болта и снять декоративный кожух.

Два самореза декоративного кожуха

На картинке обозначены два болта крепления панели приборов

Видны фишки проводов к панели приборов

На этом работу по снятию щитка приборов можно считать завершенной.

Замена лампочек на панели Лада Калина

Стандартная лампа панели приборов

1. После полного снятия щитка приборов с панели, можно приступать к замене лампочек. Располагаются они сзади щитка. Вынимать их можно руками, без использования специальных инструментов. Также можно использовать и пассатижи, если возникнут трудности.
2. Новые лампочки устанавливаются в обратном порядке снятию.

На фото видны все 5 ламп панели приборов, снимаются они против часовой стрелки

Шумоизоляция торпедо Лада Калина

Когда забирал автомобиль из салона было слышно какие-то шумы из торпедо, поэтому уже тогда знал чем нужно будет заняться. Дождался пока шумы стали невыносимы и решил провести шумоизоляцию передней панели на Лада Калина своими руками.

Что потребуется:1. Маделин — это вообще тема! Везде можно применить — универсальный антискрип!2. Термопистолет со стержнями.3. Прямые руки — как всегда.4. Много времени и терпения!

Шумоизоляция торпедо Лада Калина своими руками:

1. Разбираем панель. На сайте мы уже публиковали руководство о том, как снять торпеду на Лада Калину.

2. Снял бороду и приборку. Убрал с панели лишние детали.

3. Запоминаем откуда все провода вытащил. Во все разъемы со стороны проводов заправил термо-клея из пистолета чтоб не шумели.

4. Снял полочку с панели. Так у меня было до шумки.

5. Заглянул внутрь со стороны приборки. Пыли куча.

6. Вот и снял панель наконец-то!

7. Пыль, страх и ужас при взгляде на фото!

8. Вот бы собрать все наместо и чтоб шурупов лишних не осталось! Мечты — мечты…

9. Вот и панель сдернута. Саму панель изнутри проклеил маделином (антискрипом) в нужных местах в районе бороды. STP не стал клеить — не до него вообще…

10. Воздуховоды проклеил в местах стыковки.

11. Проклеил провода маделином.

12. Захомутал стяжками.

13. Каждый пучек проводов пробовал на шум постукиванием.

14. За нижним воздуховодом прилеплен на стяжки контроллер.

15. Маделином проклеил бардачек изнутри в районе прикасания к панели.

16. В рулевой колонке тоже провода проклеил.

17. Ну и панель приборов не осталась без внимания.

18. Маделин — хорошая штука. Лучше вспениной ***, которую я раньше использовал.

19. Воздуховоды перестали меня беспокоить! Сверчки в панели пропали!

Шумоизоляция панели/торпедо Калины

Болезнь русских автомобилей — дребезг, сверчки и скрипы, и у ЛАДА Калина панель не исключение, она также сделана из недорогого пластика, как и остальные элементы салона. Разберемся, как сделать шумоизоляцию панели приборов Калины без снятия и с демонтажем.

Если решили сделать шумоизоляцию Калины своими руками, тогда придется купить:

1. Антискрип (моделин).
2. Виброматериал (например, STP).
3. Пластиковые хомуты.
4. Термопистолет и термоклей.
5. Битопласт или сплен, по желанию.

Панель приборов Калина, шумоизоляция без снятия

Основной источник скрипов панели Калины и впрочем любой другой русской машины — это элементы панели (бардачок, блок предохранителей, накладки панели и т. д.), воздуховоды, жгуты проводов и разъемы. Снимать торпедо в сборе не потребуется, но навесные элементы снять придется. В результате перед Вами должен быть примерно вот такой вид:

Шумоизоляция бардачка Калины проходит в два этапа:1) Проклеиваем все места соприкосновения вещевого ящика с панелью, используя антискрип.2) Проклеиваем внутренности бардачка битопластом, чтобы вовремя поездки не гремело его содержимое.

Шумоизоляция пластика салона Калины. Снимаем центральный тоннель, пластиковые накладки стоек окна и боковые панели. В зависимости от ситуации, проклеиваем весь пластик антискрипом, либо битопластом

Особое внимание уделяем клипсам

Шумоизоляция панели приборов Калины. Для начала нужно снять панель. Затем маску и саму комбинацию приборов проклеить моделином.

Шумоизоляция центральной накладки консоли Калины

Тут уделяем внимание проводам и колодкам. Провода обворачиваем в антискрип и по возможности закрепляем пластиковыми хомутами, чтобы они не болтались

Во все разъемы со стороны проводов заправляем термоклея из пистолета чтоб не шумели. Также антискрипом проклеиваем края и места соприкосновения.

Шумоизоляция кожуха рулевой колонки Калины

Кроме проводов тут стоит обратить внимание и на замок зажигания, который может издавать скрипы соприкасаясь с пластиковым кожухом. Инструмент моделин, хомуты

Шумоизоляция под панелью Калины. Под накладкой закрепляем всю проводку и тросики на хомуты. Места соприкосновений обклеиваем антискрипом или битопластом.Вся процедура займет у Вас не больше одного дня, в результате чего будет «убито» около 90% сверчков.

Избавляемся от всех дребезгов Калины, снимаем панель

Чтобы не упустить ни одного сверчка без снятия панели Калина не обойтись. В дополнение к тому о чем говорилось выше добавляем шумоизоляцию панели Калины:1) Утяжеляем торпедо. Чтобы пластик не дребезжал его утяжеляют. Для этого подойдет виброматериал. Обклеиваем тыльную сторону панели виброй.2) Оклейка панели спеном или битопластом. Что в комплексе не только избавит от скрипов, но и уменьшит уровень шума мотора. Шумоизоляция воздуховодов Калины. Последний элемент, который находится под панелью. Обклеиваем их битопластом, а края моделином.Результат такой комплексной шумоизоляции панели должен превзойти все Ваши ожидания. Кстати, если Вы решили снять торпедо, тогда сразу обработайте и моторный щит.

Источник фото:

Ключевые слова:

Версии прошивок панелей приборов Лада Гранта и Калина 2

Таблица составлена (находится в процессе корректировки) по отзывам автолюбителей (дополняйте комментариями). Гарантии, что все данные верные нет!

Комплектация	Версия прошивки	ДТНВ*	ДТОЖ*	Что нужно для прошивки	Примечание
Гранта Стандарт	015	Нет	Нет	Менять дисплей и работа паяльником	Старая плата
029-040	Нет	Нет	Менять дисплей и работа паяльником	Обновленная плата
Гранта Норма

* — ДТНВ — датчик температуры наружного воздуха, ДТОЖ — датчик температуры охлаждающей жидкости.

Скачать прошивки (дампы прошивок щитка приборов, ссылки достуны для пользователей сайта):

• 2190-50 — Чтобы скачать файлы нужно авторизироваться на сайте
• 2192-50 (ПО 1.9) — Чтобы скачать файлы нужно авторизироваться на сайте
• 2190-00-029 — Чтобы скачать файлы нужно авторизироваться на сайте
• 219020-060 — Чтобы скачать файлы нужно авторизироваться на сайте
• 219020-076 — Чтобы скачать файлы нужно авторизироваться на сайте
• 219020-087 — Чтобы скачать файлы нужно авторизироваться на сайте
• 219020-090(АТ) — Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
• 219020-091 — Чтобы скачать файлы нужно авторизироваться на сайте
• 219020-096 — Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
• 219040-046 — Чтобы скачать файлы нужно авторизироваться на сайте
• 219040-047 — Чтобы скачать файлы нужно авторизироваться на сайте
• 2190-3801010-50 ПО: 6.6 (КП с двумя дисплеями) — Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
• 2190-3801010-50 ПО: 7.2 (КП с двумя дисплеями) — Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
• 219220-014 — Чтобы скачать файлы нужно авторизироваться на сайте
• 219240-006 — Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
• 219240-007 — Чтобы скачать файлы нужно авторизироваться на сайте
• 219240-009 — Чтобы скачать файлы нужно авторизироваться на сайте
• 219240-012 — Чтобы скачать файлы нужно авторизироваться на сайте
• 219240-014 — Чтобы скачать файлы нужно авторизироваться на сайте
• 219250-2.5 (КП с двумя дисплеями) — Чтобы скачать файлы нужно авторизироваться на сайте прислал ARS190475
• 219020-092_for_076 — Чтобы скачать файлы нужно авторизироваться на сайте
• 219020-092 — Чтобы скачать файлы нужно авторизироваться на сайте ( автор )
• 2190-3801010-50 ПО: 7.1 — Чтобы скачать файлы нужно авторизироваться на сайте

Разбираем панель на Калине

Как разобрать панель приборов правильно? Демонтажная процедура на машине Лада Калина требует привлечения нехитрого набора инструментов.

Рассмотрим его подробней:

• отвертки с крестовым наконечником и плоским профилем;
• головка размерностью на «10»;
• маркер, позволяющий наметить отсоединенные разъемы подводящих проводов, что предотвратит путаницу при сборке.

Алгоритм действий предусматривает начало выполнения манипуляций по бокам панели.

Итак, стартуем.

1. Отсоединяем резиновый уплотняющий компонент, мешающий в данный момент полноценному съему конструкции. Это выполняем посредством отгибающих действий и с помощью плоской отвертки.
2. Снимаем пластмассовый кожух, который зафиксирован тремя клипсами. Он располагается на передней стойке. Здесь также на помощь спешит плоская отвертка, ведь только ей под силу отжать панельку.
3. Демонтируем накладки, располагающиеся непосредственно перед стеклом. Осуществляем это путем выкручивания крепежа, причем с двух сторон.
4. Теперь открывается доступ к съему черной накладки (также под стеклом). Она фиксируется не только железными клипсами, но и винтами. После освобождения от всех крепежных компонентов тянем накладку на себя и радуемся ее медленному сходу с посадочного места.
5. Переходим к демонтажу накладок с боковых дефлекторов. Производим это также выкручиванием крепежа.
6. Далее концентрируемся на центральном секторе панели Лада Калина.

Как снять центральную консоль в люксовой комплектации

Допустим, было решено демонтировать щитки, расположенные на центральной консоли. Можно заметить, что их там – два. Один является лицевой панелью климатической установки, второй защищает магнитолу и содержит в своей конструкции решётки воздуховодов. Две указанные детали между собой не соединяются. Тем не менее, снять щиток магнитолы не получится, если не демонтировать перед этим панель «климатики». Под ней находятся метрические винты (A, B), которые крепят щиток медиацентра снизу.

Центральная консоль Калины-2, комплектация Люкс

Спрашивается, а зачем вообще мы рассказываем о том, как демонтировать центральную консоль, ведь с гарантии автомобиль после этого могут снять? Обычно щиток удаляют, чтобы установить дополнительное оборудование (например, камеру заднего вида). Но подключение любого оборудования, использование которого не было оговорено с дилером, ведёт к потере гарантии на автомобиль. Если ещё не передумали, продолжайте читать дальше.

Щиток «климатики» удерживают 4 клипсы, которые расположены на нижней и на верхней стороне детали ближе к углам. Отсоединив даже две клипсы (1, 2 или 3, 4), можно попробовать потянуть панель на себя, чтобы демонтировать её. Но если нет опыта работы с подобным креплением, лучше не пытаться – можете оцарапать внешнюю поверхность щитка. На самом деле, достаточно использовать плоскую отвёртку (некоторые применяют нож с тонким лезвием и отвёртку).

Демонтаж приборной панели автомобиля

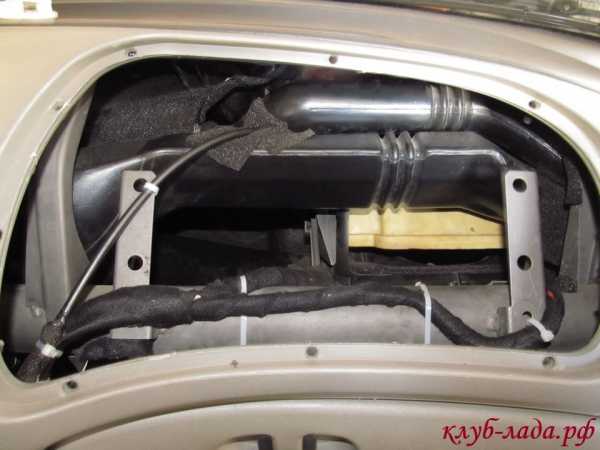

Здесь спрятаны крепления торпеды

Если вас замучили скрипы во время движения и вы думаете, как разобрать панель передка автомобиля Лада Калина, вам пригодится следующая инструкция.

Для демонтажа торпедки понадобятся такие инструменты:

• крестовая отвертка с короткой ручкой;
• шлицевая (минусовая) отвертка с короткой ручкой;
• трубчатый ключ на 10;
• маркер.

Кроме того, потребуется толика терпения и аккуратность при выполнении работ.

Алгоритм действий при разборе и снятии торпедки.

Для начала необходимо отогнуть резиновые уплотнители передних дверей от передних стоек.
После этого нужно снять пластиковые накладки передних стоек. Каждая из них держится на 3 клипсах. Используйте шлицевую отвертку в качестве рычага.
Далее необходимо открутить саморезы, крепящие верхнюю переднюю (по ходу движения) накладку панели

Их 2: один справа, другой слева, оба расположены возле стоек.
После этого нужно снять верхнюю переднюю накладку, осторожно потянув ее на себя. Она закреплена не только саморезами, спереди ее удерживают клипсы

Снимая панель, постарайтесь не растерять их.
Затем необходимо открутить все саморезы и снять накладки на боковых воздуховодах.

Разобранная торпеда

Теперь можно приступить к демонтажу центральной консоли.

1. Сначала нужно снять пепельницу. Для этого достаточно вытянуть ее до упора назад (по ходу движения авто) и открутить 4 самореза, которыми она крепится к консоли.
2. Затем необходимо поддеть отверткой и вытащить заглушки, расположенные справа и слева от кнопки аварийной сигнализации.
3. После этого нужно открутить 2 самореза, расположенных под заглушками и закрепляющих центральную консоль снизу.
4. Теперь следует аккуратно вытянуть консоль на себя и отсоединить от нее всю проводку, предварительно пометив маркером, что куда крепится. Если у вас нет маркера, можно сфотографировать на телефон, какие провода куда втыкаются.
5. После демонтажа центральной консоли нужно открутить 2 болта и 5 саморезов и снять кожух рулевой колонки.
6. Затем необходимо выкрутить 2 самореза и демонтировать внешнюю накладку комбинации приборов.
7. Далее нужно открутить сверху ключом на 10 все гайки крепления приборной панели.
8. После этого необходимо оторвать стопорные шайбы, на которые посажен воздуховод отопителя, выкрутить остальные саморезы, закрепляющие приборную панель, и снять ее, вытянув на себя.

https://youtube.com/watch?v=JUKOvYdDEro

Как снять магнитолу на Лада Калина 2

Чтобы снять ММС новой Калины снимаем сначала пластиковую накладку панели (см. выше), а затем выворачиваем винты крепления.

Теперь можно ознакомиться с наклейкой, на которой указывается модель магнитолы, и исходя из этого подобрать подходящую прошивку. Также можно разобрать ММС, чтобы заменить штатную микросхему усилителя на более мощный аналог. Не забывайте о том, что к штатной магнитоле можно подключить камеру заднего вида или усилитель.

Предлагаем ознакомиться с темой: «как разобрать бороду на калине?», включая последние тенденции.

Для того, чтобы снять центральную консоль (черную накладку на панели приборов) Лады Калины, нам потребуется крестовая отвертка и очень много терпения, особенно при ее последующей установки, так что придется запастись терпением.

Первым делом необходимо извлечь корпус магнитолы, если она у вас установлена, и отсоединить подключенные к ней провода.

Металлическую вставку, в которой крепится магнитола, тоже лучше вынуть, чтобы было удобнее заниматься снятием. После того, как ее изъяли, с обратной стороны надавливаем на заглушки, которые находятся по обе стороны от кнопки «Включения Аварийной Сигнализации».

И откручиваем два болта крепления нижней части этой накладки, которые находятся под этими заглушками крестовой отверткой:

Затем необходимо снять три рычага регулировки отопителем, которые отмечены ниже на фотографии цифрами 1, 2,3. Снимаются они просто, достаточно потянуть их с небольшим усилием на себя.

Теперь, отсоединяем штекер от кнопки аварийной сигнализации:

После этого необходимо немного потянуть на себя накладку, начиная с самого низа, преодолевая препятствие металлических фиксаторов, вытянуть накладку с ее посадочного места.

Чтобы снять ее полностью, необходимо отсоединить все провода, которые ведут к лампочкам освещения и регулировки скорости вращения вентилятора:

После этого она легко снимается без каких-либо проблем. А вот с установкой этой накладки придется повозиться, ну по крайней мере, я возился минут 20 наверное, пока все поставил на место.

Решили сделать шумоизоляцию моторного щита, или же тюнинг панели (перетянуть или покрасить), тогда внимательно изучите инструкцию, как снять и установить панель Lada Kalina своими руками.

Как снять панель на Калина 2 (ВАЗ 2192, 2194)

h3 >Снятие торпедо Калина 2Потребуется: Отсоединить минусовую клемму от аккумулятора. У автомобилей Калина 2 с кондиционером выполнить выгрузку хладагента из системы кондиционирования в соответствии с инструкцией по эксплуатации на сервисное оборудование. Приготовить головку ‘на 8’, ‘на 10’, ‘на 13’, ‘на 21’, крестовую и плоскую отвертку.

Отвернуть два болта (№2) крепления терморегулирующего вентиля (№1) кондиционера, используя головку ‘на 10’.

Отвернуть гайку (№7) крепления отопителя, используя гаечный ключ ‘на 10’. Ослабить хомуты (№4 и №6) с помощью головки ‘на 8’. Отсоединить отводящий (№3) и подводящий (№5) шланги от радиатора отопителя. Снять салонный фильтр.

Отвернуть четыре винта (№1) крепления воздухозаборника системы отопления и кондиционирования воздуха, используя крестовую отвертку.

Снять бороду Калина 2. Отвернуть болт (№1) крепления рычага стояночного тормоза, снять кронштейн (№2) концевого выключателя ручника, используя головку ‘на 13’.

Отвернуть с правой и левой стороны два болта (№2) крепления стойки (№1) поперечины панели приборов к туннелю пола, используя головку ‘на 13’. Отвернуть гайку (№3) провода ‘массы’ жгута панели приборов с помощью головки ‘на 10’. Под передними сиденьями отвернуть гайку крепления воздухопровода (№4) обогрева салона, используя головку ‘на 10’. Снять воздуховод.

Снять рулевую колонку

Снятие и установка панели (торпедо) Калины с отопителем

В зависимости от года выпуска автомобиля, может быть снятие панели Калины с отопителем и без. В данной статье демонтаж торпедо с печкой:

Необходимый инструмент: крестовая и плоская отвертки, головка «на 8», высокая головка «на 10», головка «на 13». Отсоединяем минусовую клемму аккумулятор­а. Слить охлаждающую жидкость Калины.

Снизу автомобиля ослабить хомуты (головка «на 8») и отсоединить шланги от патрубков радиатора отопителя, проходящих через щиток передка.Отвернуть гайку крепления отопи­теля к щитку передка, используя высокую головку «на 10».Снять салонный фильтр Калины. Отвернуть 4 самореза крепления корпуса фильтра с помощью крестовой отвертки.

Отвернуть гайки крепления рулевой колонки Калины и опустить ее на пол. Снять центральный туннель.

Отсоединить наконечники проводов от выключателя сигналов торможения.Разъединить 7 колодок с проводами за блоком предохранителей.Отвернуть с обеих сторон болты крепления кронштейнов консоли к туннелю пола, используя головку «на 13».Отвернуть гайки крепления воздуховодов для задних пассажиров под передними сиденьями, используя головку «на 10».

Снять обивки стоек, отщелкнув пластиковые фиксаторы.

Снять торцевую заглушку с левой и правой сторон панели приборов используя плоскую отвертку. Отвернуть по 2 болта крепления панели приборов с обеих сторон, головкой «на 13».Отвернуть саморезы правого и левого крепления передней облицовки панели приборов с помощью крестовой отвертки.Снять переднюю облицовку панели приборов, преодолевая сопротивление 7 пружинных держателей.Расположение держателей облицовки панели Калины.Отвернуть 7 гаек панели приборов перед ветровым стеклом, используя головкой «на 10».Отвернуть 2 болта крепления поперечины панели приборов к кронштейну педалей с помощью головки «на 13».Отвернуть третий болт крепления поперечины панели приборов к кронштейну педалей.

Торпедо Калины (вид сзади):

1 — электродвигатель вентилятора отопителя; 2 — кожух вентилятора отопителя; 3 — заслонка рециркуляции воздуха; 4— воздуховоды; 5 — кожух отопителя; 6 — подводящий патрубок радиатора отопителя; 7 — отводящий патрубок радиатора отопителя Отвернуть 2 гайки (под ветровым стеклом) крепления поперечины панели приборов к кузову, используя головку «на 13». Снять наконечник «массового» провода со шпильки. Отсоединить колодку проводов от ЭБУ Калины.

Сдвинуть воздуховоды задних пассажиров к задней части автомобиля отсоединяя их от отопителя. Отводим панель приборов Калины от щитка передка и разъединить колодку с проводами за отопителем. Снять торпедо в сборе с отопителем из салона.

Подведем итоги

Кроме непреодолимого желания владельцев LADA Kalina победить «сверчков» в панели присутствует еще один повод для снятия конструкции, это касается и снятие торпеды. Это благородная цель тюнинга, тем более, теперь многие знают, как разобрать панель приборов.

Отечественный производитель обделил LADA Kalina шикарным дизайном и качеством материала панели с разнообразием подсветок и электронных «примочек». Несгибаемые владельцы и здесь не сдались, и смело устанавливают в штатную конструкции модные щитки приборов с неоновым свечением, перекрашивают отдельные компоненты, монтируют подсветку (в том числе и для ног), а также выполняют великое множество модерновых «штучек». Главное достигать хорошей подгонки деталей и панель отблагодарит владельца ласкающим слух молчанием.
