Проводка ваз 2109: под капотом нужен особый контроль

Всегда в первую очередь проверяем предохранители

Если у вас вдруг перестала светить какая-то из фар, не работает указатель поворота или другой потребитель, не обязательно проблема кроется в сложности соединения схемы или повреждении проводки. Зачастую это вызвано скачком напряжения, вследствие чего сгорает предохранитель, который отвечает за ваш неработающий элемент. Это — нормальное явление, ведь в сохранении цепи от перегрузок и заключается работа предохранителей.

Проверить защитный элемент лучше не на глаз, а при помощи светового или звукового индикатора. Ведь будет обидно, если причина поломки была все-таки в предохранителе, а вы не заметили.

Определение причины неисправности

Таким образом, инструкция по поиску конкретной причины будет приблизительно следующей:

• соединяем вывод нашего клапана с плюсовым проводом автомобильной АКБ. Не забываем об опасности короткого замыкания;
• в случае появления щелчка понимаем, что неисправности в самой цепи, которую следует проверять далее;
• в случае отсутствия щелчка сразу меняем его целиком;
• отдельно нужно проверить жиклер топлива, который находится в самом выводе электромагнитного клапана;
• извлекаем устройство и делаем визуальный осмотр жиклера;
• промываем и продуваем жиклер от возможных загрязнений;

Извлечение элементов для проверки

Если проблема в другом

Теперь дошла очередь разбираться непосредственно с электрической цепью. Самым простым способом будет подача электротока от клапанного вывода напрямую. Если проблема была в цепи, таким образом, восстанавливают пропавший холостой ход.

С другой стороны, это может быть только временным решением, поскольку клапан будет находиться под постоянной нагрузкой. Это разряжает батарею и может служить причиной короткого замыкания. Цена бездействия может оказаться большей, чем планировалось первоначально.

Чтобы понять, работает ли карбюратор Солекс, который устанавливают на ВАЗ 21099, в нормальном режиме, устроим ему следующую проверку:

1. Запустим двигатель и на холостом ходу снимем наконечник провода с устройства холостого хода.
2. В этом случае силовой агрегат заглохнет, поскольку игла перекроет подачу топлива в карбюратор.

Обязательно проверьте новый приобретенный клапан, насколько он работоспособен:

• Соедините его с плюсовой клеммой АКБ и приложите корпус к «минусу».
• Если игла сработала, то есть втянулась, значит все в порядке.

Процесс проверки работоспособности

Более наглядно о проверке вы можете узнать из видео, представленного ниже

https://youtube.com/watch?v=O96fpbNpk4Y

Замена элемента

Его можно найти прямо на корпусе самого карбюратора, но с первого раза заметить не получается, поскольку он закрыт корпусом воздухофильтра.

• снимаем корпус воздушного фильтра-элемента с крышки карбюратора;
• от вывода клапана отключаем блок электропроводки;
• полностью отвернуть электромагнитный клапан можно при помощи ключа, которым нужно постараться зацепиться за грани клапана;

Детали мелкие – старайтесь не уронить

• клапан следует снимать крайне бережно, чтобы не потерять резиновое кольцо или жиклер холостых оборотов;
• новый клапан ставим на место, где находился старый, и заворачиваем его за имеющиеся грани;
• подключаем жгут проводов;
• возвращаем на место корпус фильтра воздуха.

А что делать, если электромагнитное устройство вышло из строя в пути, но до ближайшей автолавки требуется еще добраться? Сначала демонтируем его, потом извлекаем из него жиклер и отламываем часть запорной иглы, чтобы сделать устройство всегда открытым. Далее жиклер и клапан ставим на свои места, подключаем проводку.

Схема инжектора ВАЗ 2109: как это работает

В 1997 году начали производить автомобили 2109-20, которые оснащены двигателем с системой распределенного впрыска (инжектор). Это улучшает их экономичность, экологические и тяговые показатели. Распределенный впрыск называется так вследствие того, что топливо непосредственно в каждый цилиндр впрыскивается отдельной форсункой.

Подобная система позволяет несколько снизить токсичность отработанных газов, а также улучшить ходовые качества авто 2109. На сегодняшний день существуют инжекторные системы без обратной и с обратной связью. Обе представленные системы могут включать отечественные и импортные комплектующие. Каждая из систем имеет собственные особенности устройства, ремонта и диагностики.

Хотелось бы только отметить главные принципы устройства, нормальной работы, ремонта двигателя (в случае необходимости) и последующей диагностики системы впрыска топлива (схема инжектора ВАЗ 2109 представлена ниже).

Автомобильная система впрыска топлива, которая имеет обратную связь, используется, преимущественно, на экспортных ВАЗ 2109. Система выпуска данных машин комплектуется каталитическим нейтрализатором для отработанных газов и датчиком кислорода. Он обеспечивает обратную связь. С помощью датчика кислорода происходит отслеживание концентрации кислорода в уже отработанных газах.

Далее электронный блок управления (ЭБУ) транспортного средства, согласно его сигналам, поддерживает соответствующее соотношение топлива и воздуха, то есть такое, при котором специальный нейтрализатор работает в высшей степени эффективно. Система впрыска, в которой нет обратной связи, не оснащена нейтрализатором и датчиком кислорода.

Функция их (регулирования концентрации СО в уже полностью отработанных газах) выполняет СО-потенциометр. Также в них не используется система улавливания бензиновых паров.

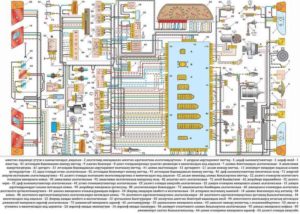

Электрическая схема ВАЗ-2108, ВАЗ-2109, ВАЗ-21099

Электрическая схема автомобилей ВАЗ-2108, ВАЗ-2109, ВАЗ-21099. Низкая панель приборов.

1 – блок-фара; 2 – электродвигатель очистителя фар (устанавливается на части выпускаемых автомобилей); 3 – выключатель подкапотной лампы; 4 – звуковой сигнал; 5 – электродвигатель вентилятора системы охлаждения двигателя; 6 – датчик включения электродвигателя вентилятора; 7 – генератор; 8 – электромагнитный клапан включения омыва фар (устанавливается на части выпускаемых автомобилей); 9 – электромагнитный клапан включения омыва заднего стекла (устанавливается на части выпускаемых автомобилей); 10 – электромагнитный клапан включения омыва ветрового стекла; 11 – свечи зажигания; 12 – датчик–распределитель зажигания; 13 – катушка зажигания; 14 – выключатель света заднего хода; 15 – датчик указателя температуры охлаждающей жидкости; 16 – стартер; 17 – аккумуляторная батарея; 18 – датчик уровня тормозной жидкости; 19 – коммутатор; 20 – датчик верхней мертвой точки 1-го цилиндра; 21 – колодка диагностики; 22 – блок управления электромагнитным клапаном карбюратора; 23 – реле включения стартера; 24 – концевой выключатель карбюратора; 25 – электромагнитный клапан карбюратора; 26 – датчик контрольной лампы аварийного давления масла; 27 – электродвигатель омывателя стекол; 28 – электродвигатель вентилятора отопителя; 29 – дополнительный резистор электродвигателя отопителя; 30 – переключатель вентилятора отопителя; 31 – электродвигатель очистителя ветрового стекла; 32 – прикуриватель; 33 – лампа подсветки рычагов отопителя; 34 – штепсельная розетка для переносной лампы; 35 – подкапотная лампа; 36 – лампа освещения вещевого ящика; 37 – монтажный блок; 38 – выключатель освещения приборов; 39 – выключатель контрольной лампы стояночного тормоза; 40 – выключатель стоп-сигнала; 41 – подрулевой переключатель; 42 – выключатель наружного освещения; 43 – выключатель аварийной сигнализации; 44 – выключатель заднего противотуманного света; 45 – предохранитель цепи противотуманного света; 46 – выключатель обогрева заднего стекла; 47 – боковые указатели поворота; 48 – плафон; 49 – разъем для подключения к плафону индивидуального освещения; 50 – выключатели плафона на стойках дверей; 51 – реле зажигания; 52 – выключатель зажигания; 53 – комбинация приборов; 54 – выключатель контрольной лампы воздушной заслонки карбюратора; 55 – задние фонари; 56 – датчик указателя уровня и резерва топлива; 57 – элемент обогрева заднего стекла; 58 – электродвигатель очистителя заднего стекла; 59 – фонари освещения номерного знака;

А – порядок условной нумерации штекеров в колодке выключателя зажигания; Б – порядок условной нумерации штекеров в колодке электродвигателя очистителя ветрового стекла.

Подкапотные переделки

Помимо замены силового агрегата после выработки ним ресурса, в подкапотном пространстве есть множество узлов, проводка которых также нуждается в замене:

1. высоковольтные провода от блока зажигания;
2. проводка различных контрольных датчиков;
3. силовые кабели аккумуляторной батареи (места соединения наиболее подвержены коррозии).

Если нет искры — ремонт электропроводки ваз 2109 неизбежен

Особого контроля требуют многочисленные датчики в подкапотном пространстве:

1. Датчик температуры охлаждающей жидкости – при неисправной электропроводке водитель не заметит перегрева силового агрегата;
2. Датчик уровня тормозной жидкости в расширительном бачке – протечка или низкий уровень могут привести к отказу тормозной системы;
3. Датчиков системы АВС – окисление контактов или нарушение целостности проводки может привести к отказу системы;
4. Датчик выхлопных газов – на основе его показаний электронный блок «готовит» топливо-воздушную смесь. Если датчик не будет работать, то увеличится расход бензина.

Единственный беспроводной элемент охранной сигнализации автомобиля

Полезным дополнением функциональности автомобилю является приобретение современной противоугонной системы.

Установка современной сигнализации – особая тема, поскольку ее работа затрагивает сразу несколько основных узлов и систем автомобиля семейства ВАЗ:

1. Общая электрическая система;
2. Система питания;
3. Звуковая и световая цепь и исполнительные устройства (габаритные огни, фары головного света, звуковые сигналы);
4. Штатный иммобилайзер.

Для монтажа сигнализации схема эл проводки ваз 2109 обязательна

Совет: нередко производители систем сигнализации сопровождают процесс установки видео и фото материалами, для каждой конкретной модели того или иного семейства авто. Перед началом монтажа следует внимательно с ними ознакомиться.

Общие переделки

Установка дополнительных противотуманных фар относится к общим переделкам, поскольку:

1. Затрагивает оборудование в подкапотном пространстве;
2. Вмешивается в панель приборов внутри салона;
3. Подключается к штатной системе электроснабжения автомобиля;
4. Крепится к силовому кузову.

В наборе обязательно должна быть инструкция по подключению

Для установки и подключения противотуманных фар потребуется схема электропроводки на ваз 2109, ведь в комплектацию входят:

1. Соединительные провода;
2. Клеммные колодки;
3. Реле включения;
4. Исполнительные механизмы (кнопки);
5. Лампа подсветки (или светодиод), сигнализирующие о состоянии осветительных приборов.

Система зарядки генератора

1 –
блок-фара;
2 – моторедуктор очистителя фары*;
3 – выключатель подкапотной лампы;
4 – звуковой сигнал;
5 – электродвигатель вентилятора системы охлаждения двигателя;
6 – датчик включения электродвигателя вентилятора;
7 – генератор;
8 – электромагнитный клапан включения омыва фар*;
9 – электромагнитный клапан включения омыва заднего стекла* (на
ВАЗ-21099 не устанавливается);
10 – электромагнитный клапан включения омыва ветрового стекла;
11 – электродвигатель омывателя стекол;
12 – датчик контрольной лампы давления масла;
13 – электромагнитный клапан карбюратора;
14 – концевой выключатель карбюратора;
15 – свечи зажигания;
16 – штепсельная розетка для переносной лампы;
17 – подкапотная лампа;
18 – датчик-распределитель зажигания;
19 – блок управления электромагнитным клапаном карбюратора;
20 – моторедуктор очистителя ветрового стекла;
21 – коммутатор;
22 – катушка зажигания;
23 – стартер;
24 – датчик верхней мертвой точки 1-го цилиндра**;
25 – колодка диагностики**;
26 – реле включения стартера;
27 – датчик указателя температуры охлаждающей жидкости;
28 – выключатель света заднего хода;
29 – аккумуляторная батарея;
30 – датчик уровня тормозной жидкости;
31 – монтажный блок;
32 – выключатель контрольной лампы стояночного тормоза;
33 – выключатель стоп-сигнала;
34 – лампа освещения вещевого ящика;
35 – электродвигатель вентилятора отопителя;
36 – дополнительный резистор электродвигателя отопителя;
37 – переключатель вентилятора отопителя;
38 – лампа подсветки рычагов отопителя;
39 – прикуриватель;
40 – выключатель обогрева заднего стекла;
41 – выключатель заднего противотуманного света;
42 – предохранитель цепи противотуманного света;
43 – выключатель аварийной сигнализации;
44 – выключатель наружного освещения;
45 – реле зажигания;
46 – выключатель зажигания;
47 – подрулевой переключатель;
48 – выключатель освещения приборов;
49 – боковой указатель поворота;
50 – выключатель плафона на стойке передней двери;
51 – выключатель плафона на стойке задней двери (на ВАЗ-2108 и
ВАЗ-21083 – не устанавливались);
52 – плафон;
53 – колодки для подключения к плафону индивидуального освещения
салона;
54 – выключатель контрольной лампы воздушной заслонки
карбюратора;
55 – контрольная лампа указателей поворота;
56 – контрольная лампа наружного освещения;
57 – контрольная лампа заднего противотуманного света;
58 – резервная контрольная лампа;
59 – контрольная лампа дальнего света фар;
60 – контрольная лампа обогрева заднего стекла;
61 – спидометр;
62 – комбинация приборов;
63 – лампы освещения комбинации приборов;
64 – указатель температуры охлаждающей жидкости;
65 – вольтметр;
66 – указатель уровня топлива с контрольной лампой резерва;
67 – эконометр;
68 – лампа табло «STOP»;
69 – контрольная лампа заряда аккумуляторной батареи;
70 – контрольная лампа воздушной заслонки карбюратора;
71 – контрольная лампа аварийной сигнализации;
72 – контрольная лампа уровня тормозной жидкости;
73 – контрольная лампа стояночного тормоза;
74 – контрольная лампа давления масла;
75 – задний фонарь;
76 – датчик указателя уровня и резерва топлива;
77 – колодки для подключения к элементу обогрева заднего стекла;
78 – фонари освещения номерного знака;
79 – моторедуктор очистителя заднего стекла* (на ВАЗ-21099 не
устанавливались)
Порядок условной нумерации штекеров в колодках:
а – монтажного блока, комбинации приборов, выключателя зажигания
и очистителя ветрового стекла (у колодок с другим числом
штекеров – порядок нумерации аналогичный);
б – датчика-распределителя зажигания;
в – коммутатора и блока управления электромагнитным клапаном
карбюратора;
г – блок-фар, очистителей фар и заднего стекла;
ж – плафона освещения салона;
е – датчика уровня топлива;
д – задних фонарей (нумерация выводов по порядку сверху вниз)


* Устанавливались на части выпускаемых автомобилей.
** С 1995 г. не устанавливаются.

Дополнительные советы от профессионалов

Принимая ко вниманию некоторые советы и рекомендации, предоставленные профессионалами, можно самостоятельно продлить срок службы автомобильной проводки:

• автовладельцы обязательно должны периодически осматривать внешнее состояние изоляции и всех разъемов, заглянув для этого под капот своего авто;
• если при осмотре будет обнаружен незначительный дефект, поврежденный провод обязательно нужно заменить, чтобы не допустить короткого замыкания. Если надлом незначителен, то можно на некоторое время обмотать его качественной изолентой, но замену на длительное время откладывать не рекомендуется;
• снять с поверхности разъема слой окислителя поможет специальное средство WD-40, которое по доступной цене можно купить в специализированом магазине;
• желательно сделать дополнительную защиту для картера двигателя, чтобы предотвратить попадание влаги на провода.

Обязательно нужно вытирать излишек масла с изоляции, чтобы продлить срок ее эксплуатации. Специалисты настоятельно рекомендуют обязательно менять старую или поврежденную проводку, а не ремонтировать ее, чтобы в дальнейшем избежать более серьезных поломок, которые обойдутся владельцам авто в несколько раз дороже.

Второй вариант электросхемы ВАЗ-21093

1 — блок-фары; 2 — моторедукторы очистителей фар; 3 — противотуманные фары: 4 — звуковой сигнал; 5 — электродвигатель вентилятора системы охлаждения двигателя; 6 — выключатель лампы освещения моторного отсека; 7 — датчик включения электродвигателя вентилятора: 8 — наконечники проводов, подключаемые к датчику в случае установки монтажного блока типа 17.3722; 9 — разъемы для подключения к датчикам износа колодок передних тормозов; 10 — датчик уровня омывающей жидкости; 11 — электромагнитный клапан включения омывателя фар; 12 — электромагнитный клапан включения омывателя заднего стекла (на ВАЗ-21099 не устанавливался); 13 — электромагнитный клапан включения омывателя ветрового стекла; 14 — электродвигатель омывателя стекол; 15 — датчик сигнализатора недостаточного уровня масла; 16 — генератор; 17 — датчик сигнализатора недостаточного давления масла; 18 — концевой выключатель карбюратора; 19 — свечи зажигания; 20 — электромагнитный клапан карбюратора; 21 — лампа освещения моторного отсека; 22 — датчик-распределитель зажигания; 23 — блок управления электромагнитным клапаном карбюратора; 24 — моторедуктор очистителя ветрового стекла; 25 — катушка зажигания; 26 — стартер; 27 — коммутатор; 28 — реле включения стартера; 29 — датчик указателя температуры охлаждающей жидкости; 30 — датчик сигнализатора недостаточного уровня тормозной жидкости; 31- выключатель фонарей света заднего хода; 32 — аккумуляторная батарея; 33 — реле включения противотуманных фар; 34 — датчик сигнализатора недостаточного уровня охлаждающей жидкости; 35 — монтажный блок; 36 — выключатель лампы сигнализатора включения стояночного тормоза; 37 — выключатель стоп-сигнала; 38 — блок управления блокировкой замков дверей; 39 — прикуриватель; 40 — лампа освещения вещевого ящика; 41 — электродвигатель вентилятора отопителя: 42 — дополнительный резистор электродвигателя отопителя; 43 — переключатель вентилятора отопителя; 44 — лампа подсветки рычагов отопителя; 45 — моторедукторы электростеклоподъемников передних дверей; 46 — моторедукторы блокировки замков передних дверей; 47 — моторедукторы блокировки замков задних дверей; 48 — выключатель очистителей фар; 49 — выключатель электростеклоподъемника правой передней двери; 50 — выключатель зажигания; 51 — выключатель электростеклоподъемника левой передней двери; 52 – реле включения зажигания; 53 — колодки для подключения к элементам обогрева передних сидений; 54 — выключатель элемента обогрева правого переднего сиденья; 55 — выключатель элемента обогрева левого переднего сиденья: 56 — реле включения элементов обогрева передних сидений; 57 — предохранитель цепи элементов обогрева передних сидений; 58 — выключатель ламп освещения приборов: 59 — подрулевой переключатель; «50 — лампа сигнализатора включения элемента обогрева заднего стекла; 61 — выключатель элемента обогрева заднего стекла: 62 — лампа сигнализатора включения противотуманных фар; 63 — выключатель противотуманных фар; 64 — лампа сигнализатора включения ламп заднего противотуманного света: 65 — выключатель ламп заднего противотуманного света: 66 — боковые указатели поворота; 67 — выключатели плафона на задних стойках (на BA3-21083 — не устанавливаются); 68 — выключатели плафона на передних стойках; 69 — плафон индивидуального освещения салона: 70 — плафон; 71 — выключатель ламп наружного освещения; 72 — комбинация приборов; 73 — выключатель лампы сигнализатора прикрытия воздушной заслонки карбюратора*; 74 — выключатель аварийной сигнализации; 75 — лампа сигнализатора включения аварийной сигнализации; 76 — колодка для подключения к маршрутному компьютеру; 77 — задние фонари: 78 — колодки для подключения к элементу обогрева заднего стекла; 79 — моторедуктор очистителя заднего стекла (на ВАЗ-21099 не устанавливается); 80 — колодки для подключения к дополнительному стоп-сигналу 81 — фонари освещения номерного знака; 82 — датчик указателя уровня и резерва топлива.

   Порядок условной нумерации штекеров в колодках: А — блок-фар, очистителей фар и заднего стекла; Б — монтажного блока, комбинации приборов выключателя зажигания, очистителя ветрового стекла и блока управления блокировкой замков дверей (у колодок с другим числом штекеров — порядок нумерации аналогичный); В — моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей; Г — датчика-распределителя зажигания; Д — коммутатора и блока управления электромагнитным клапаном карбюратора; Е — задних фонарей (нумерация выводов по порядку сверху вниз); Ж — плафона освещения салона; 3 — датчика уровня топлива.

Схема оборудования ВАЗ-2109 инжектор

Электропроводка ВАЗ 2109 на инжектор имеет множество разъемов для подключения датчиков к ЭБУ.

1. ДПДЗ (датчик положения дроссельной заслонки);
2. ДПКВ (датчик положения коленчатого вала);
3. ДТ (датчик температуры);
4. ДСА (датчик скорости автомобиля);
5. Клапан продувки адсорбера;
6. ДМРВ (датчик массового расхода воздуха);
7. ДД (датчик детонации) и другие.

С середины 90-х годов на ВАЗ 2109 стали применяться двигатели с системой впрыска, что сильно изменило электрический план моторного отсека и панели приборов. Ниже представлена схема электрики машины 1999 года с ЭСУД типа GM ISFI-2S и Январь 4/4.1.

• 1 — система форсунок;
• 2 — свечи;
• 3 — управляющий модуль зажигания;
• 4 — диагностический разъем;
• 5 — контроллер Дженерал Моторс или Январь;
• 6 — разъем для подключения комбинации приборов;
• 7 — главное реле системы;
• 8 — предохранитель проводки питания контроллера и модуля системы зажигания;
• 9 — защита цепей датчиков замера скорости и расходомера воздуха;
• 10 — защита питания насоса подачи топлива;
• 11 — контроллер бензонасоса;
• 12 — измеритель температуры двигателя;
• 13 — система холостого хода;
• 14 — измеритель детонации;
• 15 — система продувки емкости для улавливания паров топлива;
• 16 — измеритель положения коленчатого вала;
• 17 — измеритель скорости;
• 18 — измеритель расхода воздуха;
• 19 — лямбда-зонд;
• 20 — измеритель угла положения дроссельной заслонки;
• 21 — электрический насос топлива в комплекте с датчиком уровня топлива;
• 22 — подключение системы зажигания;
• 23 — контрольная лампа;
• 24 — замок зажигания;
• 25 — коммутационный блок;
• 26 — вентилятор охлаждения радиатора.

Начиная с 2002 года все ВАЗ 2109 стали комплектоваться только моторами с системой впрыска. На схеме представлена разводка жгутов электрики ЭСУД Bosch MP7.0 (нормы Евро 2) на машине 2003 года с двигателем ВАЗ 2111.

• 1 — четыре форсунки;
• 2 — свечи 2109;
• 3 — модуль распределения зажигания;
• 4 — диагностический разъем, выведенный в салон автомобиля;
• 5 — разъем контроллера Бош;
• 6 — разъем комбинации ламп и приборов;
• 7 — основной коммутационный прибор системы;
• 8 — плавкая вставка основного прибора;
• 9 — контроллер управления параметрами работы вентилятора на радиаторе охлаждения;
• 10 — предохранитель контроллера вентилятора;
• 11 — управляющее реле бензонасоса;
• 12 — предохранитель электропроводки бензонасоса;
• 13 — датчик замера расхода воздуха на впуске;
• 14 — датчик угла открытия дросселя;
• 15 — измеритель температуры двигателя;
• 16 — регулятор параметров холостого хода;
• 17 — датчик замера детонации в цилиндрах;
• 18 — датчик положения коленчатого вала;
• 19 — лямбда-зонд;
• 20 — блок управления иммобилайзером;
• 21 — индикатор состояния иммобилайзера;
• 22 — датчик замера скорости;
• 23 — электрический мотор привода бензонасоса, в одном модуле с ним находится прибор для замера остатка топлива в баке;
• 24 — клапан продувки системы улавливания паров бензина;
• 25 — разъем косы системы зажигания;
• 26 — комбинация приборов с контрольной и предупредительной лампой Check Engine;
• 27 — реле запуска системы зажигания;
• 28 — замок;
• 29 — монтажный и коммутационный блок;
• 30 — вентилятор системы охлаждения.

Полезные рекомендации

Схема проводки ваз 2109 необходима и без всяких намерений внесения изменений в устройство автомобиля, ведь в процессе эксплуатации проводка подвергается:

1. Температурному воздействию – как климатическим сменам, так и ежедневным циклам нагреву и остыванию;
2. Механическим нагрузкам – проводка проходит по всему кузову автомобиля, подвергаясь воздействию узлов и механизмов, пассажиров и перевозимых грузов

Соответственно, от владельца требуется профилактический осмотр штатной проводки с целью выявления нарушений изоляции и механических повреждений. Своевременное обнаружение неисправности позволит оперативно исправить и предотвратить более существенные отказы в работе электронных устройств автомобиля.

Выводы: надеемся, что освещенные в данной статье вопросы уберегут вас от необдуманного вмешательства в электросхему автомобиля. А если и потребуется осуществить замену штатной проводки, то вы сделаете это в соответствии с рекомендациями завода-изготовителя.

Схема электрооборудования ВАЗ 2109: обязательна к ознакомлению

«Девятки» являются одними из самых популярных отечественных переднеприводных авто в России. Они недорогие и относительно просты в ремонте. Часто их обслуживают сами владельцы, транспортные средства являются предметами тюнинга, они превращаются для своих хозяев в хобби. Владельцы монтируют на авто новое оборудование. Размещенные ниже схемы электрооборудования будут весьма полезными при ремонте.

Схема электрооборудования ВАЗ 2109 всегда поможет владельцам автомобиля проверить, какие приборы и устройства вышли из строя. Чтобы это узнать, нужно проверить их «тестером». Выявив неисправности, можно самому провести ремонт машины.

Карбюраторный ДВС

Перед тем, как поговорить о поломках карбюраторов и электрооборудования, предлагаем вам разобраться в схеме, по которой работает система:

1. Когда водитель включает зажигание, но не запускает двигатель, питание подается по жгуту высоковольтных проводов на клеммы мотора, на панели приборов загораются индикаторы.
2. Далее, стартер активирует работу коленчатого вала, а также всей поршневой группы. Таким же образом напряжение по жгуту высоковольтных проводов запускает и генератор. Панель продолжает работать.
3. Затем питание с устройства поступает на катушку зажигания, которая начинает вырабатывать импульс. Импульс поступает через жгут высоковольтных проводов к трамблеру, панель приборов работает.
4. После этого коленчатый вал моторы начинает вращать привод трамблера. Устройство начинается замыкать контакты, таким образом передавая разряд по тому же жгуту высоковольтных проводов на свечи зажигания карбюратора. Панель приборов продолжает работать в нормальном режиме.

Классическое зажигание

В том случае, вы не можете завести мотор на карбюраторе, необходимо уделить внимание диагностике следующих элементов:

1. Осмотрите электрическую проводку между катушкой и генератором. Вам необходимо проверить контактны на предмет обрывов или окисления, иногда их можно просто прочистить, в некоторых случаях требуется замена. Если сама электрическая цепь находится в печальном состоянии, то возможно, есть смысла произвести замену проводов.
2. Также следует произвести диагностику катушки зажигания. В первую очередь, необходимо проверить наличие искры. Для этого извлеките высоковольтный провод из жгута трамблера и поднесите ее к металлическим элементам подкапотного пространства. Когда вы будете пытаться запустить двигатель, проворачивая ключ в замке зажигания, из высоковольтного провода должна появиться искра. Если ее нет, то катушка вышла из строя, ее нужно отремонтировать или поменять.
3. Помимо этого, нужно проверить цепь трамблера и самых свечей. Если вы видите, что высоковольтные провода в жгуте находятся в печальном состоянии, то возможно, есть смысл их поменять. Произведите диагностику внутреннего бегунка, а также самих свечей карбюратора (автор видео — MR. Boroda).

Электронное зажигание

ВАЗ 2109 может быть оснащен электронным, то есть бесконтактным коммутатором, который монтируется между самой катушкой и трамблером. Электронная система предназначена для обеспечения лучше искры, если мотор функционирует на обедненной горючей смеси. В том случае, если импульс слишком низкий или вовсе отсутствует, в чем вы смогли убедиться во время проверки наличия искры, то коммутатор лучше будет поменять. В том случае, если монтаж нового устройства не позволил решить неисправность, необходимо будет полностью или частично менять электропроводку. Есть вероятность, что уровень сопротивления в цепи очень высокий, а это способствует слишком слабой искре.

Электросхема ВАЗ 2109 с инжектором

Схема проводки на ВАЗ 2109 с инжектором различается на машинах в зависимости от года выпуска.

Машины после 1990 года

С середины 90-х годов на ВАЗ 2109 стали применяться двигатели с системой впрыска, что сильно изменило электрический план моторного отсека и панели приборов. Ниже представлена схема электрики машины 1999 года с ЭСУД типа GM ISFI-2S и Январь 4/4.1.

Электросхема ВАЗ 2109 с инжектором Дженерал Моторс

Описание схемы следующее:

• 1 — система форсунок;
• 2 — свечи;
• 3 — управляющий модуль зажигания;
• 4 — диагностический разъем;
• 5 — контроллер Дженерал Моторс или Январь;
• 6 — разъем для подключения комбинации приборов;
• 7 — главное реле системы;
• 8 — предохранитель проводки питания контроллера и модуля системы зажигания;
• 9 — защита цепей датчиков замера скорости и расходомера воздуха;
• 10 — защита питания насоса подачи топлива;
• 11 — контроллер бензонасоса;
• 12 — измеритель температуры двигателя;
• 13 — система холостого хода;
• 14 — измеритель детонации;
• 15 — система продувки емкости для улавливания паров топлива;
• 16 — измеритель положения коленчатого вала;
• 17 — измеритель скорости;
• 18 — измеритель расхода воздуха;
• 19 — лямбда-зонд;
• 20 — измеритель угла положения дроссельной заслонки;
• 21 — электрический насос топлива в комплекте с датчиком уровня топлива;
• 22 — подключение системы зажигания;
• 23 — контрольная лампа;
• 24 — замок зажигания;
• 25 — коммутационный блок;
• 26 — вентилятор охлаждения радиатора.

Могут встречаться машины с регулировкой токсичности при помощи СО-потенциометра. В таких версиях применяется ЭСУД типа Bosch M1.5.4, нет нейтрализатора с лямбда-зондом и системы улавливания паров топлива. В остальном проводка остается идентичной описанной выше.

Машины после 2002 года

Начиная с 2002 года все ВАЗ 2109 стали комплектоваться только моторами с системой впрыска. На схеме представлена разводка жгутов электрики ЭСУД Bosch MP7.0 (нормы Евро 2) на машине 2003 года с двигателем ВАЗ 2111.

Электросхема ВАЗ 2109 с инжектором Бош

Описание схемы:

• 1 — четыре форсунки;
• 2 — свечи;
• 3 — модуль распределения зажигания;
• 4 — диагностический разъем, выведенный в салон автомобиля;
• 5 — разъем контроллера Бош;
• 6 — разъем комбинации ламп и приборов;
• 7 — основной коммутационный прибор системы;
• 8 — плавкая вставка основного прибора;
• 9 — контроллер управления параметрами работы вентилятора на радиаторе охлаждения;
• 10 — предохранитель контроллера вентилятора;
• 11 — управляющее реле бензонасоса;
• 12 — предохранитель электропроводки бензонасоса;
• 13 — датчик замера расхода воздуха на впуске;
• 14 — датчик угла открытия дросселя;
• 15 — измеритель температуры двигателя;
• 16 — регулятор параметров холостого хода;
• 17 — датчик замера детонации в цилиндрах;
• 18 — датчик положения коленчатого вала;
• 19 — лямбда-зонд;
• 20 — блок управления иммобилайзером;
• 21 — индикатор состояния иммобилайзера;
• 22 — датчик замера скорости;
• 23 — электрический мотор привода бензонасоса, в одном модуле с ним находится прибор для замера остатка топлива в баке;
• 24 — клапан продувки системы улавливания паров бензина;
• 25 — разъем косы системы зажигания;
• 26 — комбинация приборов с контрольной и предупредительной лампой Check Engine;
• 27 — реле запуска системы зажигания;
• 28 — замок;
• 29 — монтажный и коммутационный блок;
• 30 — вентилятор системы охлаждения.
