Подключение сигнализации к центральному замку на ваз 2114

Инструкция по эксплуатации

В неё включён только самый необходимый функционал. Благодаря функции гибкого программирования у пользователя есть возможность в больших пределах настраивать значения выходных импульсов и логики работы. Переходник, обеспечивающий подключение датчиков и устройств.

В целом отзывы на сигнализацию StarLine A93 в комплектации Есо положительные, но многим пользователям, даже несмотря на вполне демократичный ценник, очень не хватает таких продвинутых функций мониторинга и охраны как GSM- и GPS-систем. Расположение и назначение контактов распиновка основных разъемов приведены ниже Подключение основных цепей Электромонтаж проводки необходимо осуществлять при отключенных разъемах. Его номинал должен составить 30 ампер. Попробуйте произвести пробный запуск.

Места укладки проводников лучше размещать вдоль имеющихся в автомобиле кабелей, жгутов, жестких элементов конструкции. Попробуйте произвести пробный запуск.

Саморезы и клеммы для монтажа заземления.

Сине-красный подключаем к коричнево-синему в разъеме приборной панели по схеме это ручник. При желании водителю можно установить на устройство ряд дополнительных блоков, включая: Модуль проникновения в транспортное средство без ключа. Установка автосигнализации Старлайн А93 на Ланос своими руками

Настройка

Настраиваются только функции автозапуска. Для активации режима программирования:

• Отключают охрану
• Ключ зажигания устанавливают в положение 0.
• Затем следует шесть раз нажать клавишу Valet в основном блоке.
• Включают зажигание
• После шести гудков той же клавишей выбирают нужную функцию, а клавишей на брелоке выбирают нужное значение.

Оптимальные настройки для ВАЗ — 2115,2114 будут следующие: функция 12 – устанавливается значение 3, функция 11 – значение 4, функция 9 – значение 3. Для выбора значения 4 следует нажать и удерживать третью кнопку до проигрывания мелодии. После проигрывания нажать ее еще раз.

Для проверки правильности подключений выполняют следующие действия:

• Отключают на некоторое время желтый шнур от блока А91 к клемме 15.
• Двигатель запускают с помощью ключа зажигания

При этом должен подмигивать индикатор сигнализации.

Данное пособие вызовет улыбку у профессиональных установщиков, но даст возможность для самостоятельной установки начинающим и просто владельцам данных авто.

Ставил на машину без ЦЗ (приводы дверей устанавливал на каждую дверь, подключал по схеме «Для двух проводных приводов системы запирания»). При установке на машины с ЦЗ подключаем согласно схемы (управление по «-» на блоке ЦЗ, коричневый и белый провода на блоке или жгуте проводов из водительской двери ).

1. Снимаем накладку рулевой колонки для доступа к разъему замка зажигания (три винта и три самореза снизу), накладку водительского порога и накладку боковины водительского порога (по 3 самореза на каждую) отгибаем утеплитель и шумоизоляцию.

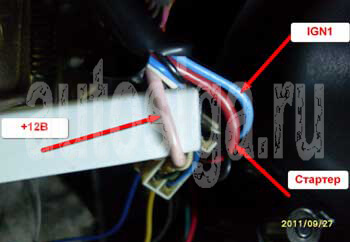

Подключаем 6-контактный разъем к замку зажигания:

— Розовый провод замка зажигания к красному сигнализации; — Красный к черно-желтому (толстый) сигнализации; — Голубой с черной полосой к желтому сигнализации.

Тонкий черно-желтый, синий и зеленый провода от сигнализации не используем.

2. Подключаем положительные выходы поворотников (зелено-желтый и зелено-черный провода сигнализации) и контроль стояночного тормоза:

Провод ручника (коричневый/синий) разрезаем и ставим в разрыв диод, катодом в сторону ручника, с точки катода берем сигнал для сигнализации (оранжево-фиолетовый провод сигнализации №16 с 18-ти контактного разъема).

3. Подключаем провод контроля концевиков дверей (жгут чуть выше указанного при подключении поворотников и стояночного тормоза, уходит под панель):

Развязка диодами необходима для исключения потенциала с плафона освещения при «вежливой подсветке». Провод «К сигнализации» подключаем на сине-черный провод 18-ти контактного разъема сигналки.

Контроль работы двигателя берём с провода форсунки (под капотом в гофре на форсунки — синий провод через разделительный конденсатор 1мкФ на 160В на серо-черный провод сигнализации).

Датчик температуры двигателя крепим на патрубок (патрубок к радиатору, пластиковыми стяжками).

Сирену и концевик капота подключаем в удобном месте под капотом (фото не делал).

Программируем по таблице 2 (инструкция по установке) прокрутку стартера – 3,6 сек (функция 9, №4), контроль по тахометру (функция 11, №4).

Установка сигнализации своими руками на ВАЗ 2114, 2115

Установка сигнализации на ВАЗ 2114 и на ВАЗ 2115

В нашем примере мы рассмотрим установку сигнализации модели Starline A91.

Сигнализации этой фирмы отлично подходят для установки на автомобилях ВАЗ -2114 и ВАЗ -2115

Перед установкой сигнализации на автомобиль ВАЗ — 2115,2114, нужно хорошо представлять устройство автомобиля, а также определиться, что подключить к сигнализации.

Подключение центрального замка

Для начала нужно подробно изучить схему подключения центрального замка на автомобиле ВАЗ — 2115,2114. Найти ее не составляет проблем с помощью поиска в интернете.

Модуль управления центральным замком расположен слева под «торпедо». Заглянув туда, вы обнаружите шесть проводов, выходящих из корпуса модуля. Для установки сигнализации необходимо отсоединить шнуры синего и коричневого цвета. В итоге получим подключение соответствующее следующей схеме:

Перед подключением сигнализации, следует убедиться в том, что на двери водителя установлен не тумблер, а стандартный актуатор с пятью выходами. В противном случае понадобится установка актуатора, что довольно проблематично.

На автомобилях ВАЗ -2115,2114 за отпирание обычно отвечает белый провод, который подсоединен к седьмой клемме. В случае же отсутствия соединений на клеммах 7 и 5, то восьмая клема соединена с коричневым шнуром. Именно этот шнур и отвечает за отпирание в этом случае.

За запирание замка отвечают клеммы с номер пять и шесть. Такое расположение контактов характерно практически для всех блоков «девятой» серии.

Ни в одной инструкции к сигнализациям почему-то никогда не указывают, что для установки требуется покупка дополнительных элементов.

Нам обязательно понадобятся:

• Два – три диода марки 1N4001 на один Ампер
• Один диод 1N5401 на 3 Ампера
• Два диода на 4 или 5 Ампер в случае если нет отдельных выходов на сигналы поворота.

При установке сигнализации фирмы Старлайн задача значительно упрощается, так как дополнительных частей нужно значительно меньше.

Схема подключения

На этой схеме под обозначением Х2 значится шести контактный разъем. Его нужно подключить по приведенной выше схеме. Если же требуется установка дополнительного актуатора, то лучше использовать схему, приведенную в инструкции.

Теперь разберемся с подключением датчиков дверей. Для этого в разъёме с обозначением Х3 имеется специальный провод.

Врезка в провода

Рядом с водительской дверью прямо по полу походят два жгута проводов. В одном из них имеется кабель, идущий от стояночного тормоза и два провода к сигналам поворота. Второй жгут содержит кабель дверных концевиков. С них и нужно начинать подключение. Для этого снимается накладка порога вместе со щитком боковины. Они крепятся с помощью саморезных винтов, которые следует выкрутить. Сделав это можно увидеть жгут проводов, показанный на фото:

Этот жгут идет к торпедо. Нас интересует кабель концевиков дверей. В случае, если в разрыв провода вставить диод 1N5401, то ток должен идти в сторону концевиков. А второй диод 1N4001, подключается, как показано на рисунке.

Одновременно от синих кабелей делают отводы, и протягивают шнуры к тому месту, где будет установлена сигнализация. А провод ручника разрезают, и в разрез впаивается диод 1N4001 катодом в сторону выключателя.

Подключение автозапуска

В моделях ВАЗ-2114 применяется замок зажигания имеющий три клеммы – 15 (голубой провод), 30 (сиреневый) и 50 (красный). Клемма 30 соединяется с аккумулятором. При повороте ключа с этой клеммой замыкается голубой провод 15. Третья же клемма отвечает за стартер.

Как написано в инструкции, запитать сигнализацию вполне можно и с контакта 30, от которого делается отведение. А кабель из разъёма Х1, желтого цвета, подключают к 15-му разъёму.

После всех проделанных действий остается подключение таходатчика. При этом совмещают рамочную антенну и считывающее устройство. Разъёма Х3 имеет выходящий провод серо-черного цвета. Его соединяют с тахометром как показано на схеме приборной панели ВАЗ:

Это позволит сигнализации контролировать обороты. И в самом конце подсоединяем «массу» от основного блока. Это из разъёма Х3 черный шнур.

Как подключить

Установка сигнализации ВАЗ-2114 начинается с отключения аккумуляторной батареи и определения мест расположения элементов. Блок управления помещают под панель приборов или за вещевым ящиком, сирену — в моторный отсек. Руководствуясь инструкцией и схемой, производят подключение всех элементов.

Блок управления подключают через разъемы с элементами системы, узлами и деталями автомобиля. Установку и монтаж начинают с дальней точки установки элемента охранной системы, используя 9 разъемов (Х) для подключения.

В моторном отсеке, под капотом и в багажнике устанавливают датчики (концевики), которые реагируют на открытие. Производят демонтаж обивок дверей для установки активаторов. Сервисную кнопку Valet устанавливают в скрытое от посторонних глаз, но легкодоступное для владельца автомобиля место.

На лобовое стекло, в верхнем углу, устанавливают приемо-передающую антенну. Датчик удара рекомендуют устанавливать внутри салона, закрепив на металлической поверхности. Аварийную сирену устанавливают в моторном отсеке колоколом вниз.

Когда все элементы будут расположены по своим местам, можно приступать к их соединению в единую систему.

Схема

Характеристики автомобильной сигнализации Старлайн А 91 и схема подключения основных элементов приведены в инструкции производителя. При подключении 6-контактного разъема Х 2, возможно, понадобится дополнительный активатор открывания дверей.

При подключении датчиков открывания дверей используют сине/красный провод разъема Х 3. Все точки подключения сигнализации, т.е. разъемы (Х), имеют следующий вид:

1. Х 9 — подключают двухуровневый датчик удара, устанавливаемый на металлическую поверхность.
2. Х 8 и Х 7 — разъемы не задействованы.
3. Х 6 — сервисная кнопка Valet, устанавливается в скрытое и легкодоступное место.
4. Х 5 — светодиодный индикатор, устанавливается на панель приборов.
5. Х 4 — модуль приема передающего датчика, установку рекомендуют производить в одном из верхних углов ветрового стекла.
6. Х 3 — разъем с многими проводами.

Они соединены с системами проводами таких цветов:

1. Красный — с «плюсом» замка зажигания.
2. Зеленый/желтый и зеленый/черный — подфарники и боковые повороты.
3. Черный — масса автомобиля.
4. Желтый — замок зажигания (подключение к син./черн.).
5. Серый — «плюс» аварийной сирены.
6. Синий/красный — «плюс» входа дверей.
7. Черный/красный — дополнительное реле блокировки.
8. Оранжевый/серый — датчик отрывания капота.
9. Оранжевый/белый — датчик открывания багажника.
10. Оранжевый/фиолетовый — к тормозам (по схеме в инструкции).
11. Х 2 — подключают активаторы открытия дверей;
12. Х 1 — замок зажигания (замкнут с красным проводом).

Подключение центрального замка

В базовых комплектациях блок управления (БУ) центрального замка (ЦЗ) выполняет функцию блокировки замка дверей. Схема подключения электроцепей одинакова для всех центральных замков, различие только может быть в БУ, активаторах и количестве выводов для подключения дополнительного устройства.

К основным элементам центрального замка относятся БУ, датчики-выключатели (концевики) дверей и микропереключатели, которые фиксируют положение ключа. Все эти элементы подключаются к сигнализации и освещению салона автомобиля.

Чтобы произвести подключение к центральному замку, необходимо блок управления (БУ) центрального замка присоединить к автомобильной сигнализации, используя для этого реле открывания и закрывания дверей, к замку зажигания автомобиля и к датчикам открывания дверей. При установке центрального замка понадобятся дополнительные детали, такие как:

• диод 1А — 3 шт.;
• диод 3А -1 шт.;
• диод 5А — 2 шт.

Врезка в провода

Для того чтобы произвести врезку в провода, вначале необходимо их освободить из-под обивки порога. Для этого выкручивают винты крепления и снимают обивку. Под ней проложено 2 жгута проводов, идущих к панели приборов. В одном из жгутов находится провод стояночного тормоза. 2 провода присоединяют к подфарникам и боковым указателям.

При врезке в провод стояночного тормоза устанавливают 1 диод, а в провод, питающий подфарники и боковые указатели поворотов, — 2 диода. Выводы проводов врезки подсоединяют к разъему Х 3 блока управления сигнализацией.

Автозапуск

Одной из функций автомобильной системы сигнализации Starlin является автозапуск двигателя. Для того чтобы произвести монтаж с автозапуском своими руками, необходимо использовать провода замка зажигания. Сиреневый провод соединяют с аккумулятором. Голубой (замка зажигания) соединяют с БУ сигнализации через разъем Х 1.

Для подключения датчика тахометра его соединяют с проводом серо/черного цвета, выходящим из разъема Х 3. Подключают «массу» от основного блока, используя черный провод разъема Х 3.

Почему приходится отключать иммобилайзер

ВАЗ начал оборудовать иммо только автомобили инжекторного типа. Первые противоугонки этой серии появились именно на ВАЗ 2110 и назывались они АПС-4. Сегодня чаще встречаются более современные модели АПС-6. Сейчас все автомобили серии 2110 до 2115 оснащены именно этим устройством.

Наиболее частой проблемой этого устройства является потеря ключа или если автовладелец, сам того не ведая, стер его код. Говоря именно о ВАЗовских штатных иммо, чаще можно встретить проблему связанную с тем, что в салоне не гаснет свет и в результате не срабатывает сигнализация. Помимо этого, частенько случаются и сбои программного обеспечения иммобилайзера, в результате чего его центральный блок не считывает информацию о ключе либо считает его «не родным». В результате, остановившись заправиться, вы рискуете остаться в «заглохшем» авто.

Чтобы перепрограммировать (поженить, обойти, прошить, апгрейдить, адаптировать) девайс нужно его сначала отключить. Кроме этого, иммобилайзеры обычно отключают при установке автосигнализации.

Возможно ли использование модуля для автомобилей более старых моделей

Современное охранное оборудование работает с передовыми технологиями и машины старого образца являются для них чем-то непонятным, неприемлемым. Они не могут наладить правильную работу с такими транспортными средствами по следующим причинам:

• современные автосигнализации с функцией автозапуска не работают на старых автомобилях – речь идёт о устройствах, которыми поддерживаются только новейшие технологии;
• для осуществления подключения системы к машине, на ней должна присутствовать цифровая шина – у автомобилей старого образца её нет;
• современное оборудование для автозапуска работает только с самыми мощными автомобильными системами – машины старого образца являются более простыми.

Модуль старлайн может применяться только для работы с современным охранным оборудованием и для транспортных средств нового поколения. Хоть такие устройства и работают по очень простому принципу, они должны иметь для этого соответственные условия.

Каждый модуль старлайн, который используется для автозапуска двигателя должен иметь сертификат качества и только при его наличии стоит покупать такую систему. Чтобы точно определить, подойдёт ли это устройство для конкретной модели автомобиля, стоит изучить особенности транспортного средства. Только в этом случаи можно объективно оценить возможности собственно транспортного средства и уровень его совместимость с модулем для автозапуска двигателя старлайн. Чтобы выбор был максимально правильным, владельцу машины стоит изучить несколько вариантов таких систем и выбрать наиболее подходящий и комфортный. Выбрать модуль можно в специализированном магазине, а установить его собственными руками очень просто. Это надёжная и продуктивная система для автозапуска двигателя, которая работает как швейцарские часы.

Как отключить иммобилайзер на ВАЗ-2114

Отключение иммобилайзера на ВАЗ-2114 может понадобиться в нескольких случаях:

• назрела потребность в более усовершенствованной противоугонной системе (например, оснащенной автозапуском);
• при переполненном «программным мусором» иммобилайзера блок управления выходит из строя;
• в машине установлено устройство с противоугонной функцией, имеющее заводской брак;
• блокирующая система выдает ошибку в результате полной разрядки аккумуляторной батареи;
• произошла внезапная блокировка штатной противоугонной системы.

Существует несколько способов, с помощью которых можно отключить иммобилайзер на ВАЗ-2114 без особых проблем.

Первый способ – отключаем иммобилайзер физически. Для этого производим несколько несложных действий:

• снимаем разъем с данного противоугонного устройства;
• ставим перемычку для диагностики.

Второй способ – отвозим блок управления двигателем в сервисный центр либо едем туда на автомобиле, а блоком управления уже будут заниматься квалифицированные специалисты. Обычно отключение штатной системы против угона занимает около пятнадцати минут.

Третий способ – отключаем блок управления на иммобилайзере самостоятельно. Чтобы это сделать, следует придерживаться данной инструкции:

1. Найти электронный блок управления (ЭБУ) противоугонного устройства (он может находиться внутри центральной консоли).
2. Снять разъем сигнальных проводов с ЭБУ.
3. Отсчитать девятый и восемнадцатый контакты (из двадцати имеющихся).
4. Обрезать на девятом и восемнадцатом контактах проводки – от колодки на расстоянии четырех-пяти сантиметров.
5. Зачистить концы обрезанных проводов контактов.
6. Скрутить концы обрезанных проводов.
7. Заизолировать скрученные концы проводов (подобное действие восстановит диагностическую линию, а иммобилайзер перестанет передавать свои данные на электронный блок управления).
8. Установить разъемы на прежние места.

Этот способ прост даже для начинающего автолюбителя, но он не всегда может произвести корректное отключение штатного противоугонного устройства.

Четвертый способ – перепрошиваем электронный блок управления штатного иммобилайзера на ВАЗ-2114. Конечно же, лучше всего подобную операцию доверить квалифицированным специалистам из сервисного центра. Но если такая возможность у владельца транспортного средства отсутствует, то можно попробовать перепрошить ЭБУ противоугонного устройства самостоятельно в домашних условиях. Сам термин «перепрошить» означает стирание из памяти электронного блока управления все информационные данные об этом устройстве. Для этого нужно подготовить следующие инструменты:

• специальное программное обеспечение;
• компьютер;
• паяльный фен или паяльная станция;
• микросхемный программатор.

После того, как подготовили необходимые инструменты, переходим к конкретным действиям:

1. Производим демонтаж электронного блока управления двигателя, к которому подсоединен штатный иммобилайзер с легкового автомобиля.
2. Открываем заднюю крышку ЭБУ.
3. Отыскиваем нужную микросхему, что отвечает за прописанные данные о противоугонном устройстве (о том, какая это схема можно прочитать в соответствующей инструкции к устройству).
4. Выпаиваем старую микросхему.
5. Выбираем один из вариантов следующего шага:
   • или впаиваем новую микросхему;
   • или очищаем уже имеющуюся микросхему с помощью компьютера на Виндовс и специальной программы для обнуления памяти микросхем.
6. Физически отключаем иммобилайзер, чтобы память ЭБУ не записала новые информационные данные о нем.
7. Устанавливаем перепрошитый электронный блок управления снова на автомобиль.

Этот способ более кропотливый, но он отличается своей эффективностью. Но на этом завершилась только операция перепрошивки иммобилайзера, еще потребуется его перепрограммирование с использованием «обучающего» красного ключа. И только после этого можно официально отключить штатное противоугонное устройство.

Специалисты рекомендуют обратить внимание на несколько нюансов:

1. При отключенной штатной противоугонной системе транспортное средство становится доступным для правонарушителей-угонщиков.
2. Система ЭБУ автомобильного двигателя достаточно сложная, поэтому самостоятельное вмешательство в его программы, такое как перепрошивка микросхем, может повлечь за собой необратимые последствия.

Если вы не уверены в своих силах и знаниях, специалисты не советуют самостоятельно вскрывать и перепрограммировать электронный блок управления, а обращаться в автосервис.

Материалы: http://ladaautos.ru/vaz-2114/kak-samomu-otklyuchit-immobilajzer-na-vaz-2114.html

Распространенные неисправности узла

Зачастую управление центральным замком ВАЗ-2114 осуществляется некорректно по причине того, что замыкание контактных пар происходит с запозданием. Распространенной причиной этого является нарушение регулировки тяги расположенной между моторедуктором и кнопкой блокировки, либо ее заедание. Говоря проще, при нажатии кнопки положение тяги не позволяет полностью замкнуть контактные пары привода.

Дверь со стороны водителя может быть запертой, при этом остальные останутся открытыми из-за того что контакты управляющего блока замкнулись не до конца. Такая неисправность носит исключительно механический характер, и для ее устранения достаточно отрегулировать тягу или свободный ход кнопки в случае ее заедания.

Помимо этого, подобную неполадку может спровоцировать неисправность реле центрального замка ВАЗ-2114. В этом случае придется менять вышедший из строя элемент.

В случае, когда центральный замок ВАЗ-2114 полностью перестает реагировать на отдаваемые водителем команды, стоит перейти к проверке электрической части этого узла. Вполне возможно, что подобное поведение системы вызывает перегоревший предохранитель. Заметим, что он может выйти из строя не только в случае короткого замыкания, но и от постоянных перегрузок, которые вызывает тяжелый ход сердцевины, или нарушение регулировки тяг.

Довольно часто причиной, по которой не работает центральный замок ВАЗ-2114, является нарушение целостности электропроводки подводящей питание к нему. Практически всегда переламываются провода водительской двери транспортного средства, поскольку она открывается и закрывается чаще других. Определить поврежденный участок провода можно при помощи мультиметра. Реже всего из строя выходит блок управления. В этом случае вся система либо полностью перестает работать, либо выполняет свои функции неправильно.

В качестве профилактики неисправностей модуля необходимо уделять внимание состоянию активатора, поскольку его контакты могут окисляться или подгорать, вызывая сбои в работе. Периодическая их очистка значительно продлит срок эксплуатации модуля

Дальше рассматривается, как правильно подключать сигналку на автомобилях семейства ВАЗ 2114. Будет реализовано: подключение к центральному замку, автозапуск, считывание состояния концевиков дверей. Для управления центральным замком завод ВАЗ выпускал модули БУБД. Если такой модуль отсутствует, задача упростится – подключать ЦЗ вы не будете. Это же относится к случаю, когда в двери водителя есть только переключатель, но не актуатор. Все таблицы, которые здесь приводятся, подходят для сигнализации Starline A91 Dialog, а чтобы настроить другую систему, воспользуйтесь инструкцией к ней.
