Замена подшипника задней ступицы ваз 2109 своими руками

Необходимые инструменты

Для выполнения работы ничего необычного не требуется – большинство инструментов уже есть в гараже автолюбителя:

• пассатижи (с их помощью необходимо будет демонтировать стопорные кольца);
• торцевой ключ. Если есть весь набор – замечательно, но для данной работы особенно необходим номер «30»;
• накидной ключ. Снова-таки можно использовать набор, но для работы достаточно и одного ключа на «12». Без него не получится снять направляющие штифты с тормозного барабана;
• специальный съемник (необходим для выпрессовки подшипников);
• из дополнительных инструментов может пригодиться молоток, небольшой деревянный брус, монтировка и зубило.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Ремонтируем переднюю подвеску ВАЗ-2107

Правильная и поэтапная замена ступичного подшипника ваз 2109 заднего

Давно пора надо было менять ступичные подшипники, разбиты в каку. Когда делал развал на случайной станции (на “мою” была очередь, а надо ехать!) мне выставили криво из-за этих подшипников ( ( Заехал на станцию — 500 рублей сторона, дорого! Ну тогда снимай, говорят, ступицы привози перепрессуем за 400 пару, уже лучше. Но еще лучше ваПще поменять самому!

Немного осведомился как и что, в путь!

Снимаем колесо, скидываем барабан, откручиваем, с помощью 32 головки наваренной на трубу, ступичную гайку, я еще закаким то снял колодки, но этого можно и не делать, просто так удобнее.

С помощью двух болтов ГБЦ выпрессовываем ступицу с цапфы…

…смотрим на подшипник и охуева просто смотрим и удивляемся ( (

Подбираем из подручных средств подходящую по диаметру выколотку для подшипника и выбиваем его

Чтобы половчее запрессовать новый подшипник ступицу надо хорошенько погреть!

“Куй железо пока горячо!” с помощью старого подшипника забиваем новый

с кувалдометром не поспоришь ) )

Сборку выполняем в обратном порядке.

Замена подшипника задней ступицы ВАЗ 2108 без съемника

Когда сам узел снят, следует осуществить снятие выпрессовку и установку нового подшипника. Первый способ актуален, если в распоряжении не имеется специального инструмента.

1. Вынимаем стопорное кольцо;
2. Фиксируем ступицу ВАЗ таким образом, чтобы нижняя часть была свободна и ничто не мешало выпадению обоймы;

1. Берем подходящую по размерам трубу (чуть меньше посадочного диаметра) и резкими, но аккуратными ударами выбиваем саму обойму с шариками (вместо трубы можно взять насадку на «30»);

1. После демонтажа следует снять размер заднего ступичного подшипника ВАЗ 2108 чтобы не ошибиться с выбором запасной части. Также, непосредственно перед заменой, следует обработать внутреннюю часть, убрав оттуда ржавчину и грязь при помощи мелкой наждачной бумаги и тщательно смазать посадочные места.

Теперь можно устанавливать новую деталь

1. Выравниваем ступицу в горизонтальной плоскости.
2. Обрабатываем новый шарикоподшипник литолом или солидолом.

1. Устанавливаем деталь абсолютно ровно в отношении посадочного места.
2. Аккуратно наживляем запчасть. Основное правило – избежать перекоса. Если элемент не заходит – значит имеется искривление и надо заново начать процедуру.

1. После того, как деталь зайдет наполовину, можно приложить большее усилие – перекосить ее уже не получится. (на фото ниже представлен процесс запрессовки через старый подшипник – удобно использовать его в качестве проставки);
2. Монтируем стопорное кольцо;

Замена с помощью съемника и пресса

Существенно облегчить процесс ремонтных работ можно при использовании специального пресса. Он позволяет аккуратно выпрессовать деталь, и установить ее обратно максимально эффективно.

1. Фиксируем деталь в тисках пресса;
2. При помощи штока выдавливаем шарикоподшипник;
3. Запрессовка осуществляется в обратном порядке. Для удобства и безопасности желательно осуществлять запрессовку через снятую деталь.

Примечание: Плюс этого способа в том, что давление нарастает постепенно и сама деталь не испытывает ударных нагрузок, как при работе молотком. Если у вас есть возможность – используйте именно этот способ, как наиболее безопасный и удобный. Пресс часто доступен на СТО или его можно найти у соседа по гаражу. А при желании такой прибор делается самостоятельно.

Альтернативой для пресса является наличие специального инструмента в виде съемника. Инструмент поможет сэкономить время при работе. С его помощью можно провести быструю замену заднего ступичного подшипника ВАЗ 2108, а цена его остается в пределах разумного. Так, стоимость колеблется между отметками 1500-700 рублей в зависимости от страны изготовителя и бренда.

1. Устанавливаем ступицу в тисках;
2. Упираем кольцо съемника в шарикоподшипник;
3. На шток с обратной стороны накручиваем болт;
4. Производим плавную запрессовку;

Преимущества такого подхода очевидны – можно установить деталь самостоятельно или демонтировать ее, исключив возможность перекоса.

Сборка и установка узла

После запрессовки нового элемента можно приступать к сборке всего узла. Весь процесс осуществляется в обратном порядке:

1. Устанавливаем на место стопорное кольцо;
2. Монтируем ступицу в сборе непосредственно на ось;

1. Закручиваем стопорную гайку;
2. Надеваем тормозной барабан на направляющие шпильки, закручиваем их;
3. Монтируем колесо на свое посадочное место;

Примечание: Важно понимать, что работы должны осуществляться при помощи динамометрического ключа, так как для любого болта есть свои моменты затяжки. А перед выездом на дороги общего пользования необходимо проверить исправность и функциональность всей системы

Когда проводят замену

Менять задний ступичный подшипник следует не позже, чем каждые 100 тысяч километров пробега. Но реалии наших дорог и качества изделий таковы, что на самом деле ресурс элемента заметно меньше указанного срока.

Практика показывает, что менять ЗПС требуется каждые 50-60 тысяч километров пробега, а в некоторых случаях даже чаще. Лучше всего ориентироваться не на пробег, а признаки износа.

Признаки неисправности

Автомобиль вам сам подскажет, что пришло время поменять ЗПС, выдав соответствующие признаки:

• Появляется шум, сильный гул или стук в задней части автомобиля при движении;
• В подшипнике обнаруживается люфт.

Проверка состояния

Если один из признаков появился на вашем ВАЗ 2109, требуется обязательно поднять по очереди задние колеса и убедиться, действительно ли проблема в подшипниках. Для этого:

• Поднимите колеса и раскрутите каждое из них вручную;
• Прислушивайтесь, появляются ли при раскрутке колеса посторонние звуки;
• Если услышите характерный гул, это говорит об износе ступичного подшипника;
• Проверьте узел на предмет люфта. Колеса при этом должны быть вывешены;
• Крепко возьмитесь за верхнюю часть колеса и подергайте от себя и к себе;
• Если подшипник исправен, колесо двигаться, то есть люфтить, не будет;
• Если раскачка есть, тогда придется провести замену ЗПС.

При выборе заднего ступичного подшипника следует ориентироваться на требуемые характеристики и производителей, которые сегодня выпускают подходящие для ВАЗ 2109 ЗПС.

Начнем с характеристик. Выбор следует делать в пользу подшипников, имеющих следующие параметры.

Характеристика

Показатель

Диаметр шарика подшипника

Количество шариков в подшипнике

Для задней ступицы используется шариковый, радиально-упорный, двухрядный подшипник закрытого типа.

Теперь поговорим о производителях. Их есть несколько, каждый из которых имеет свои особенности.

Производитель подшипника

Особенности

VBF от Волгоградского завода

Автомобилисты считают этот завод подшипников достаточно надежным, проверенным. Важный плюс заключается в том, что подделки Волгоградского производителя на рынке — достаточно большая редкость

Подшипники Саратовского завода — SPZ

Близкий вариант к Волгоградскому заводу, который славится надежностью и имеет внушительную популярность среди владельцев отечественных автомобилей. Подделок немного больше

Снятие ступичного подшипника ваз 2110

1. Ключом на 12 открутите 2 направляющих штифта тормозного диска, и легкими ударами молотка через наставку сбейте его.

2. Полностью открутите и снимите ступичную гайку.

3. Проведите два болта М12х1,25х130 через диаметрально противоположные отверстия в тормозном диске и вкрутите их в отверстия ступицы на всю длину резьбы. Затем резким ударом тормозного диска о головки болтов сорвите ступицу.

4. Ключом на 17 открутите 2 болта, крепящие шаровую опору и выведите наружный шарнир сквозь отверстие ступицы. Затем через наставку из мягкого металла или прочного дерева ударами молотка выбейте ступицу из кулака.

5. Снимите стопорное кольцо и с помощью съемника выпрессуйте подшипник. Для этого уприте болт съемника во внутреннее кольцо подшипника через шайбу. В результате подшипник останется на съемнике.

Инструкция по замене подшипника

Чтобы быстро и безошибочно выполнить работу, следуйте таким рекомендациям:

Для начала снимите защитный колпачок и расконтрите ступицу заднего колеса (сделать это можно с помощью молотка и зубила).

Послабьте протяжку болтов на ступице и колесе. Учтите, что момент затяжки гайки ступицы весьма серьезный, поэтому нелишним будет увеличить «плечо» ключа дополнительной трубой.

Поставьте авто на первую скорость и зафиксируйте автомобиль (сделать это можно с помощью установки специальных «башмаков» под передние колеса). На ручной тормоз не ставьте.

Окончательно откручиваем все болты и снимаем заднее колесо.

Откручивайте направляющие штифты.

И демонтируйте тормозной барабан.

Если он не снимается, можно воспользоваться бруском (в роли прокладки) и молотком. Путем постукивания по нему, или прокручивая барабан можно с легкостью подорвать с «насиженного» места.

Теперь переходите к основной части. Полностью откручивайте гайку ступицы и снимайте ее с цапфы.

Если есть съемник, то используйте его.

Если же нет, то можно воспользоваться более простым методом.

Или использовать монтировку.

Верните колесо на месте, прикрутите его к ступице болтами (можно до конца не затягивать). После этого резко переместите его на себя (ступица должна сняться).

Учтите, что данная работа не всегда проходит гладко. В частности, на цапфе может остаться внутреннее кольцо подшипника. Если вам не повезло, то придется убирать его с помощью зубила и монтировки.

Или можно применить съемник.

Подшипник в ступице будет фиксировать специальное стопорное кольцо – снимайте его. Для этого можно использовать специальные пассатижи-съемники или обычную отвертку.

Теперь выдавливайте с помощью съемника подшипник из ступицы. Если съемника под рукой нет, то необходимо найти трубу с подходящим диаметром, поставить ее и бить до «победного».

Очистите внутреннюю поверхность ступицы и хорошо смажьте ее.

Запрессовывайте новый подшипник. Здесь есть несколько вариантов – сделать работу с помощью съемника, тисков или же молотка и деревянной или металлической, как в нашем случае, проставки.

Возвращаем на место стопорное кольцо с помощью отвертки и пассатижей.

Производим монтаж ступицы на ось. Если не получается посадить деталь на место вручную, можно аккуратно подбивать подшипник с внутренней стороны.

Для этого используйте трубу соответствующего диаметра или свечной ключ.

Далее возвращаем на место шайбу и гайку. Затягивайте гайку и запрессовывайте ступицу до упора.

Возвращайте тормозной барабан и колесо на место.

Протягивайте гайку ступицы. Здесь учтите, что момент затяжки должен быть 19-23 кгс*м.

Если динамометрического ключа под рукой нет, необходимо закрутить гайку с тем же усилием, с которым она была закручена до этого. Не забудьте накернить гайку.

Снятие ступицы переднего колеса

Теперь необходимо снять ступицу. Для этого вам потребуется:

Наметить положение ступицы на стойке при помощи маркера. Обязательно перед этим очистите тщательно поверхность.
Выкрутить ключами на «17» и «19» гайки с болтов крепления ступицы к стойке амортизатора.
Ключом на «17» необходимо выкрутить нижние болты крепления шаровой опоры к ступице. Это простой вариант, когда не требуется проводить замену шаровой. Но если нужно и ее менять, то надо ключом на «19» выкрутить гайку с пальца шаровой и при помощи съемника демонтировать ее.
Полностью выкрутить гайку ступицы.
Аккуратно сбить ступицу переднего колеса с ШРУСа.

Вот и все, теперь необходимо полностью разобрать элемент и извлечь подшипник ступицы переднего колеса ВАЗ-2108.

Причины и симптомы износа ступицы

Выполнить замену подшипника передней ступицы вам придется, если вы обнаружите несколько признаков его износа.

Признак	Ваши действия
Люфт подшипников	Проявляться это может в пошатывании колеса. Люфт может быть вызван потерей эффективности как самой ступицы, так и ее подшипника
Гудение подшипников	При езде вы можете слышать непонятные, посторонние звуки, идущие от колес. При наборе скорости гудение только увеличивается, но после этого при снижении скорости шум остается на прежнем уровне. Если гул исходит с одной стороны, тогда менять ступицу и подшипник следует только на ней. Если с двух сторон, тогда замените обе
Быстрый нагрев подшипника	Достаточно опасный диагноз, который приводит к перегреву суппортов. Как результат, они также выходят из строя. Плюс быстрее начинает закипать тормозная жидкость, что ведет к отказу тормозов. Потому проблему следует устранить незамедлительно

Проверка подшипника на люфт

Диагностика люфта позволит определить, нужно ли снимать и менять ступичный подшипник, либо можно подкорректировать состояние узла и некоторое время спокойно продолжать эксплуатировать свой ВАЗ 2109.

Проверка на люфт

Проверка люфта подшипника передней ступицы — задача простая, с которой справится даже новичок. Ехать на СТО и тратить деньги не стоит.

Действуя по инструкции, вы легко определите люфт.

Поднимите автомобиль на достаточную высоту, чтобы колеса оторвались от земли. Вам пригодится хороший домкрат.
Если есть смотровая яма, тогда можно обойтись без домкрата.
Прокачайте колесо

Тут важно удерживать колесо с двух сторон и максимально прочно зажать его. Раскачивать нужно в направлении от себя в одинаковом направлении.
Если небольшой люфт ощущается, попробуйте посильнее затянуть гайку подшипника

Иногда в процессе езды по плохим дорогам она теряет свою хватку, отсюда возникает люфт.
Если затяжка гайки не помогла, придется поменять ступицу или подшипник.
Не лишним будет проверить на люфт, раскачав колесо в разных направлениях, одной рукой прижав колесо к себе, а второй — расшатывать его от себя.
Если такая раскачка показала, что люфт имеется, виновником выступает уже не подшипник и ступица, а рулевые наконечники. Их требуется заменить.
Замена верхней шаровой опоры потребуется, если подергать колесо с упором на верхнюю его часть и обнаружении люфта.
Подергайте уже нижнюю часть. Люфт говорит о необходимости замены нижней опоры.

При обнаружении износа подшипника передней ступицы, следует сразу заменить оба элемента, а не менять только со стороны, где обнаружена проблема.

https://youtube.com/watch?v=FzVUa8Yl9Bo

Как поменять деталь на Ваз 2109 методом № 3 без снятия стойки и без применения съемника

Сначала подготовьтесь к ремонту – поставьте упоры под оба передних колеса. При замене заднего подшипника на ВАЗ 2109 лучше всего работать сначала с одной стороной, затем с другой. Для этого установите под заднюю часть домкрат и сорвите все четыре болта.

После этого можно поднять автомобиль на максимальную высоту и поставить под него надежную опору. Для проведения ремонта вам потребуется два специфических инструмента:

1. Ключ с головкой на 30 (торцовый).
2. Съемник для подшипников задней ступицы.

Когда поднимите колесо, выкрутите все четыре болта. Итак, теперь вопрос в том, какие тормоза сзади установлены – стандартные барабанные или «тюнингованные» дисковые? Во втором случае потребуется полностью снять суппорты, чтобы обеспечить доступ к ступице. В первом случае необходимо выкрутить направляющие и снять барабан.

Снимается только колесо, диск, суппорт и ступица. Сама замена производиться непосредственно на автомобиле, без снятия стойки. Кроме перечня инструментов для замены обязательно потребуется универсальный съемник ступичных подшипников.

Порядок выполнения:

1. Сначала откручиваем болты у тормозного барабана.
2. Снимаем барабан, далее откручиваем два болта крепления шаровых опор.

1. Теперь вынимаем из передней ступицы с поворотным кулаком вал ШРУСа, тут хватит и усилия рук.
2. Для удобства выполнения операций по замене, рулевой наконечник рекомендуется отсоединить от стойки.

1. Следующий шаг – вынимаем переднюю ступицу из кулака. Используйте зубило, выбейте её как показано на фото.
2. Другой вариант демонтажа ступицы Ваз 2107 – с помощью барабана от тормозов, прикрепляем его болтами к ступице, как показано на фото, затем с некоторыми усилиями выдергиваем ступицу.

1. После демонтажа передней ступицы, убираем её в сторону.
2. Вынимаем стопорное кольцо из кулака, в котором осталась наружная часть старого ступичного подшипника.

1. Теперь понадобится вот такой универсальный съемник. Покажите в магазине фото, для приобретения.
2. Установку приспособление в кулак делаем согласно схеме.

1. Монтируем съемник на поворотный кулак следующим образом.
2. Затягиваем болт съемного приспособления, начинаем процесс выпрессовки.

1. Постепенно деталь выйдет из цапфы, теперь переходим к ступице.
2. Снимаем защитный кожух, затем стаскиваем внутреннюю обойму со ступицы.

1. Если у вас универсальное приспособление, надеваем его, как показано на фото.
2. Кольцо со ступицы спрессовывается следующим образом.

1. Переходим к установке нового изделия. Для начала отчищаем внутреннюю поверхность кулака, обязательно смазываем солидолом.
2. Устанавливаем съемник с новым передним ступичным подшипником по аналогии пунктов 9-10.

1. Деталь ставим в кулак ровно и без перекосов, и только потом затягиваем приспособление, запрессовываем.
2. Теперь надеваем ступицу, если потребуется – запрессовываем. Дальнейшая сборка делается в обратной последовательности. Начинаем со ступичной гайки, затягиваем её динамометрическим ключом с усилием 20 Н*М.

Снимается вся конструкция, вместе с поворотным кулаком. Замена детали происходит непосредственно на стойке (можно со съемным устройством). Не потребуется делать сход-развал.

Порядок выполнения:

1. Откручиванием и снимаем так же рулевой наконечник.
2. После этого потребуется освободить стойку от верхних болтов под капотом.
3. Так же вынимаем узел стойки из ШРУСа, отсоединяем от автомобиля.
4. Теперь меняем деталь, способами, описанными выше. Либо при помощи съемника, или используем оправки для выбывания и дальнейшей запрессовки нового ступичного переднего подшипника

Порядок выполнения:

1. После демонтажа суппорта, откручиваем два болта крепления стойки.
2. Так же как описано выше, демонтируем поворотный механизм от шаровых опор, вынимаем ШРУС. Затем на столе откручиваем со ступицы барабан (или выполняем это заранее).
3. Снимаем защитный кожух.
4. Кулак освобождаем от лишних элементов и зажимаем в тиски.
5. Выбиваем ступицу, а далее старый ступичный подшипник, либо воспользуемся тисками, прессом или съемником.
6. Устанавливаем новое изделие, без перекосов зажимаем конструкцию в тисках, как показано на фото, запрессовываем.

ПОДРОБНОСТИ: Замена шаровых опор ВАЗ 2107 Фото инструкция как поменять шаровую опору ВАЗ 2107

Сборка и установка узла

После запрессовки нового элемента можно приступать к сборке всего узла. Весь процесс осуществляется в обратном порядке:

1. Устанавливаем на место стопорное кольцо;
2. Монтируем ступицу в сборе непосредственно на ось;

1. Закручиваем стопорную гайку;
2. Надеваем тормозной барабан на направляющие шпильки, закручиваем их;
3. Монтируем колесо на свое посадочное место;

Как поменять передний ступичный подшипник на ВАЗ 2109

Замена переднего ступичного подшипника ВАЗ 2109, особенно с помощником, при наличии нужных инструментов (они есть почти у каждого автовладельца), занимает чуть более часа по времени. Эта процедура аналогична выполняемой на ВАЗ 2110-2115, для Калины или Приоры, по причине полной идентичности ступичного узла.

Инструменты

Чтобы замена переднего ступичного подшипника ВАЗ 2109 была выполнена быстро, качественно, все необходимые предметы должны быть под рукой:

пассатижи (круглогубцы);

крупная плоская отвёртка (хорошо, если есть набор, но можно обойтись малым);

ключи накидные гаечные, № 10, 13, 17, 19;

ключ шестигранный, №10;

молоток, зубило, монтировка;

ключ № 30, удлинённый, можно воспользоваться торцовой головкой, тех же размеров;

хорошо иметь оригинальный съёмник для ступицы, ВАЗовский, это существенно упростит работу, но можно использовать тиски;

инструмент динамометрический (ключ), без него трудно правильно, с нужным усилием, потянуть гайку ступицы;

универсальный съёмник тоже пригодится.

Для проведения работ понадобится хорошее освещение, также ускорит работу наличие смотровой ямы или эстакады. Поверхность, на которой устанавливается машина должна быть ровной. Под задние колёса подводят упоры, это могут быть обычные деревянные бруски – «башмаки», а передачу на КПП выставляют 1-ю.

Выполняем собственноручную замену ступичного переднего подшипника ВАЗ 2109

Пошагово, предпринимаются такие действия:

1. Гайку передней ступицы немного отпускают в самом начале, прежде, чем авто подняли домкратом.
2. Фиксация переднего колеса тоже должна быть ослаблена.
3. Колесо надо демонтировать, гайка ступичного подшипника скручивается ключом № 30. Это непросто, гайки ступицы обычно «прикипают» к резьбе. Так что, ключ или головку потребуется удлинить, положим, обрезком трубы, для увеличения плеча рычага.
4. Суппорт фиксируют 2 болта, их свинчивают ключом № 17, отсоединяя суппорт от поворотного кулачка.
5. Отвёрткой разгибаются колодки, суппорт надо убрать, как удобнее, лучше положить на подставку, подвешивать на шланге нежелательно, он может быть повреждён.
6. На болтах закреплен ещё тормозной диск, который тоже подлежит демонтажу. Болты шаровой опоры удобно развинтить накидным ключом, потом снимают кулак.
7. Развал колёс в процессе обязательно нарушится поэтому прежде, чем снимать кулак, зубилом отмечают место регулировочного болта в стойке и положение самого кулака. Тогда при сборке узла первоначальный развал восстановить реально, пусть не в точности, то очень близко к идеальному.
8. Вручную ступицу выколачивают из элемента, с помощью соответствующего диаметра обрезка трубы, потом круглогубцами убирают стопорное кольцо.
9. Саму деталь снимают, выпрессовывая, что удобно выполнить специальным съёмником.
10. Теперь то место, где был подшипник, необходимо тщательно очистить от грязи, ржавчины (для этого есть специальные металлические щётки или скребки, можно пользоваться для этого даже кухонным ножом), нанести слой смазки – солидол.
11. Приобретенный новый передний ступичный подшипник, рекомендованный для ВАЗ 2109, требуется впрессовать в кулак. Кстати, идеально на место новая деталь сразу, скорее всего, не встанет. «Сажать» на место понадобится вручную, используя всё тот же обрезок трубы, подходящего диаметра, вбивая деталь в кулак. И перекосов здесь нельзя допускать, кулак – на ровной поверхности, наставка – точно по диаметру, строго на месте, удары молотка аккуратные, с дозированным усилием.

После всего производится сборка узла, предыдущие операции выполняются в обратном порядке, от возвращения на место стопорного кольца, до установки колеса. Ступичную гайку хорошо затянуть динамометрическим инструментом, усилие 20 H*m.

После того, как замена переднего ступичного подшипника ВАЗ 2109 была произведена, понадобится проверить степень успешности и качество работы. С этой целью, установив колесо, приподнимаем авто повыше, как при начальной диагностике, проверяя на наличие люфта (покачать колесо во всех плоскостях), плавность и бесшумность вращения. Если вместо очень тихого, ровного гула слышится стук, щелчки, вращение с усилием, люфт больше нормы – работу надо переделывать.

Данный способ считают самым простым, при альтернативном варианте смотровая яма или эстакада необходима. Если применять данный метод замены ступичного переднего подшипника ВАЗ 2109 своими руками, то самое сложное – не нарушить развал колёс. Иначе надо проводить повторную регулировку.

Как поменять передний ступичный подшипник на ВАЗ 2109

Замена переднего ступичного подшипника ВАЗ 2109, особенно с помощником, при наличии нужных инструментов (они есть почти у каждого автовладельца), занимает чуть более часа по времени. Эта процедура аналогична выполняемой на ВАЗ 2110-2115, для Калины или Приоры, по причине полной идентичности ступичного узла.

Инструменты

Чтобы замена переднего ступичного подшипника ВАЗ 2109 была выполнена быстро, качественно, все необходимые предметы должны быть под рукой:

пассатижи (круглогубцы);

крупная плоская отвёртка (хорошо, если есть набор, но можно обойтись малым);

ключи накидные гаечные, № 10, 13, 17, 19;

ключ шестигранный, №10;

молоток, зубило, монтировка;

ключ № 30, удлинённый, можно воспользоваться торцовой головкой, тех же размеров;

хорошо иметь оригинальный съёмник для ступицы, ВАЗовский, это существенно упростит работу, но можно использовать тиски;

инструмент динамометрический (ключ), без него трудно правильно, с нужным усилием, потянуть гайку ступицы;

универсальный съёмник тоже пригодится.

Для проведения работ понадобится хорошее освещение, также ускорит работу наличие смотровой ямы или эстакады. Поверхность, на которой устанавливается машина должна быть ровной. Под задние колёса подводят упоры, это могут быть обычные деревянные бруски – «башмаки», а передачу на КПП выставляют 1-ю.

Выполняем собственноручную замену ступичного переднего подшипника ВАЗ 2109

Пошагово, предпринимаются такие действия:

1. Гайку передней ступицы немного отпускают в самом начале, прежде, чем авто подняли домкратом.
2. Фиксация переднего колеса тоже должна быть ослаблена.
3. Колесо надо демонтировать, гайка ступичного подшипника скручивается ключом № 30. Это непросто, гайки ступицы обычно «прикипают» к резьбе. Так что, ключ или головку потребуется удлинить, положим, обрезком трубы, для увеличения плеча рычага.
4. Суппорт фиксируют 2 болта, их свинчивают ключом № 17, отсоединяя суппорт от поворотного кулачка.
5. Отвёрткой разгибаются колодки, суппорт надо убрать, как удобнее, лучше положить на подставку, подвешивать на шланге нежелательно, он может быть повреждён.
6. На болтах закреплен ещё тормозной диск, который тоже подлежит демонтажу. Болты шаровой опоры удобно развинтить накидным ключом, потом снимают кулак.
7. Развал колёс в процессе обязательно нарушится поэтому прежде, чем снимать кулак, зубилом отмечают место регулировочного болта в стойке и положение самого кулака. Тогда при сборке узла первоначальный развал восстановить реально, пусть не в точности, то очень близко к идеальному.
8. Вручную ступицу выколачивают из элемента, с помощью соответствующего диаметра обрезка трубы, потом круглогубцами убирают стопорное кольцо.
9. Саму деталь снимают, выпрессовывая, что удобно выполнить специальным съёмником.
10. Теперь то место, где был подшипник, необходимо тщательно очистить от грязи, ржавчины (для этого есть специальные металлические щётки или скребки, можно пользоваться для этого даже кухонным ножом), нанести слой смазки – солидол.
11. Приобретенный новый передний ступичный подшипник, рекомендованный для ВАЗ 2109, требуется впрессовать в кулак. Кстати, идеально на место новая деталь сразу, скорее всего, не встанет. «Сажать» на место понадобится вручную, используя всё тот же обрезок трубы, подходящего диаметра, вбивая деталь в кулак. И перекосов здесь нельзя допускать, кулак – на ровной поверхности, наставка – точно по диаметру, строго на месте, удары молотка аккуратные, с дозированным усилием.

После всего производится сборка узла, предыдущие операции выполняются в обратном порядке, от возвращения на место стопорного кольца, до установки колеса. Ступичную гайку хорошо затянуть динамометрическим инструментом, усилие 20 H*m.

После того, как замена переднего ступичного подшипника ВАЗ 2109 была произведена, понадобится проверить степень успешности и качество работы. С этой целью, установив колесо, приподнимаем авто повыше, как при начальной диагностике, проверяя на наличие люфта (покачать колесо во всех плоскостях), плавность и бесшумность вращения. Если вместо очень тихого, ровного гула слышится стук, щелчки, вращение с усилием, люфт больше нормы – работу надо переделывать.

Данный способ считают самым простым, при альтернативном варианте смотровая яма или эстакада необходима. Если применять данный метод замены ступичного переднего подшипника ВАЗ 2109 своими руками, то самое сложное – не нарушить развал колёс. Иначе надо проводить повторную регулировку.

Диагностика, признаки неисправности, причины поломки

При грамотной эксплуатации сам шарикоподшипник может проходить действительно долго – порядка 100 000 километров. Однако есть ряд причин, по которым деталь может прийти в негодность намного раньше. Среди них:

• частая езда на высокой скорости по плохим дорогам;
• неграмотная установка без смазки (как следствие – перегрев и повышенный износ);
• длительное воздействие агрессивной среды (вода, грязь, прочие абразивы или жидкости, попадающие внутрь);

Понять, что шарикоподшипник вышел из строя просто – в районе задних колес появляется отчетливый шум или гудение. Если игнорировать проблему, то появятся вибрации на кузова, а в критических случаях — скрежет в задней части, свидетельствующий о том, что узел просто рассыпался. Ждать дальше просто непозволительно – колесо может попросту заблокироваться на ходу, поэтому необходимо немедленно осуществить замену.

Проверка ступичных подшипников:

Определение неисправности:

Задний ступичный подшипник ВАЗ 2108 — устройство узла

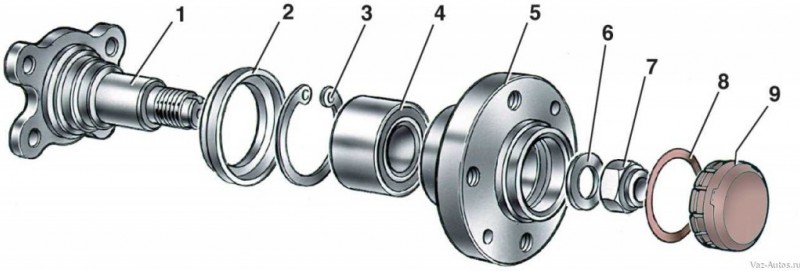

Основные детали узла можно разглядеть на фото, представленном ниже:

1. направляющая;
2. задняя ступица;
3. уплотнительный элемент;
4. стопорное кольцо;
5. ступичный подшипник;
6. упорное кольцо;
7. гайка ступицы;
8. влагозащитный элемент;
9. внешняя защитная шайба;

Прежде чем, приступать непосредственно к снятию подшипника ступицы заднего колеса ВАЗ 2108 и установке новой детали, следует запастись необходимыми инструментами. Так, в перечне необходимых инструментов присутствуют:

• набор ключей (обязательно присутствие головки на 30);
• плоскогубцы или круглогубцы;
• деревянный брус;
• домкрат;
• молоток;
• зубило;
• монтировка;
• для облегчения процесса потребуется также специальный съемник и тиски.

Примечание:

В принципе, можно обойтись без последнего пункта, однако с таким набором процесс замены будет максимально быстрым, удобным и эффективным. К тому же наличие специального съемника поможет менять не только задний, но и передний подшипник ступицы, в том числе и не только на автомобилях ВАЗ.

Поэтапный метод замены подшипника задней ступицы на ВАЗ 2109, 2110

1. стопорим автомобиль спереди;
2. срываем колесные болты;
3. срываем центральную гайку (7) ступицы, предварительно сняв колпачок (9);
4. поддомкрачиваем сторону и выставляем “козелки”;
5. снимаем колесо;
6. заливаем место посадки тормозного барабана WD-40 или другими спец – жидкостями (можно воспользоваться соляркой или тормозной жидкостью);
7. откручиваем направляющие болты( желательно слегка обстучать молотком);
8. пытаемся аккуратно снять тормозной барабан (если не идет – вкручиваем подходящие болты в специальную резьбу на тормозном барабане, делаем натяг и очень не сильно пытаемся молотком подбить его. В большинстве случаев, результат будет положительным. Есть в продаже специальные съемники барабанов, это на тот случай, если ничего не поможет);
9. откручиваем полностью центральную гайку (есть, конечно, возможность открутить ее сразу, и даже снять ступицу вместе с колесом и барабаном, но тогда существует высокая вероятность повреждения тормозных колодок);
10. стягиваем ступицу (если на оси осталась одна из внутренних обойм подшипника, необходимо воспользовавшись съемником или просто заточенным зубилом постараться сдвинуть ее с места);

• осматриваем ось на наличие следов проворачивания подшипника (если есть меняем, целесообразно ступицу в сборе);
• осматриваем тормозной цилиндр на протекание, колодки на износ;
• снимаем стопорное кольцо со ступицы, воспользовавшись круглогубцами и (или) отвертками.

обязательно очищаем кромку от ржавчины, смачиваем ее WD-40 или тем, что есть под рукой.

Существует три варианта выпрессовки подшипника:

1. Специальным прессом (есть далеко не у всех).
2. Съемником (стоит не дорого можно приобрести, пригодится и на будущее).
3. С помощью тяжелого молотка (не менее 2 кг) или кувалды. НА первый взгляд способ может показаться немного агрессивным, но его практикуют подавляющее количество мастеров и СТО, его мы и рассмотрим.

ступицу необходимо хорошо установить на жесткую поверхность, и несколькими резкими ударами через оправку сместить подшипник с места. Когда это произошло, нужно установить ступицу, например на тиса (что бы был упор для ступицы и свободное место для выхода подшипника)

• еще несколько ударов и подшипник выйдет (не спешите выбрасывать его);
• осматриваем посадочную плоскость под подшипник, зачищаем наждачной бумагой ржавчину, смазываем обычным моторным маслом (можно отработкой);
• новый подшипник необходимо скрутить любым подходящим болтом через шайбы (шайбы необходимо подбирать по внутренним обоймам, подшипник двухрядный и при установке велика вероятность его разбора);
• устанавливаем ступицу на жесткую поверхность.

– сверху ставим скрученный подшипник, его установочную плоскость тоже слегка смазываем маслом (новый хороший подшипник внутри обычно смазывать не надо, но если у вас есть сомнения и немного опыта по сбору и разбору, можно положить смазку “литол” -24)

– обычным 500-граммовым молотком, очень слегка, пытаемся выровнять подшипник в плоскости;

– берем подходящую оправку (например, монтировку), и пытаемся несильными ударами запрессовать подшипник.

-основное правило – никаких сильных ударов, если не идет – значит криво

– после того как подшипник пройдет половину уже можно приложить не много силы, так как перекосить его уже не может.

-когда доймем до среза ступицы, необходимо воспользоваться старой обоймой, как оправкой (никаких сильных ударов, металл высокоуглеродистый, при сильном ударе может лопнуть и нанести очень тяжелую травму)

– добиваем до упора и ставим стопор (если с установкой стопора проблемы, то, скорее всего вы не добили до конца) стопор должен легко пружинить в пазу;
