Принцип работы и особенности установки доводчика стекол на авто

Подключаемся

Чтобы только что смонтированный на водительскую дверь доводчик стекол работал как следует, потребуется выполнить два разных подключения. Первое — к 12V аккумулятору, второе – от сигнализации сигнальный провод к массе.

Красный провод соединится с 12 В, черный необходимо подключить к массе. Желтый пойдет на центральный замок, а затем соединится с белым. Тот проводник, который ответственен за процесс поднятия стекла, должен крепиться к остальным проводникам прямо в разрыв. Для этого нужно разрезать проводник и соединить его со стороны кнопки и двигателя.

Далее схема на подключение доводчика стекол предусматривает разрезание оранжевого провода. Он подключается к доводчику со стороны кнопок. Теперь разрежем провод голубого цвета, и он должен соединиться с проводками от доводчика с той стороны, где расположены кнопки.

Если говорить проще, то черный и белый провода подключаются к массе и плюсу. Остальные – это вход для кнопок и выход для моторов. При подключении нужно найти в двери такой провод, через который будет проходить импульс в момент снятия авто с режима защиты одного уровня и при установке другого.

Дальше остается все собрать назад. Вот и все. Все оказалось совсем несложным и доступным для начинающих автовладельцев.

Инструкция по установке устройства своими руками

Как самостоятельно произвести монтаж доводчиков в автомобиль:

1. Для правильной работы механизма сначала надо обеспечить его питание, соответственно, к нему нужно будет подключить положительный и отрицательный провода. Блок управления ДС монтируется либо в двери, либо под приборной панелью, в районе рулевого колеса. Перед установкой внимательно изучите инструкцию, которая идет в комплекте к ДС, в ней должна быть приведена схема, а также рекомендации, касательно подключения. С учетом этой схемы автомобилист должен произвести укладку проводки, по которой будет осуществляться передача сигнала на электрический мотор.
2. Кроме того, в комплекте с ДС идут и специальный выходы для дверей, они отличаются по цветовой маркировке. В том месте, где кабель будет проходить от электродвигателя к клавишам управления, нужно сделать соответствующее отверстие, а затем подсоединить к обоим кольцам модульные кабеля. Выполнив эти действия, вы сможете произвести монтаж ДС.
3. Одним из основных моментов при выполнении этой задачи является подбор провода — их может быть один (только для поднятия) или два (для поднятия и опускания), по одному с каждой стороны. Один из проводов используется для поднятия подъемника, а другой — для его возвращения в начальное положение после отключения противоугонной системы. Будьте внимательны на этом этапе, поскольку если действия будут выполнены неверно и вы спутаете провода, то подъемники будут опускаться при установке машины на сигналку.
4. Когда эти действия будут выполнены, нужно будет подсоединить провод, по которому будет подаваться сигнал от управляющего модуля автосигнализации. Этот импульс должно поступать до блока ДС не более, чем за 1-2 сек. Непосредственно сам импульс может быть как положительным, так и отрицательным, в данном случае все зависит от конкретной системы. Поэтому нужно заранее уточнить этот момент, чтобы не столкнуться с проблемами при установке и подключении.

«Калина»: монтажные работы

Устанавливать доводчик стекол будем в пространстве двери водителя. При этом нет необходимости тянуть какие-либо проводники. Сам блок лучше всего вмонтировать максимально близко к разъемам кнопок.

Многие модели этих приборов могут иметь разные активные уровни сигналов, поэтому с каждой отдельной схемой нужно сначала разобраться. Для этого можно использовать следующий алгоритм. Давайте на примере «Beta-10» рассмотрим, что и куда.

Комплектуется прибор набором разъемов, которые подходят для «Калины» и для «Калины 2» со старыми кнопками. С новыми придется все переделать.

Здесь вся трудность в том, что в «Калине» все закоммутировано на +. Доводчик получает сигналы через замыкание на массу. Значит, нужно на блоке кнопок оторвать плюсовой провод, а на его место припаять массу.

Как установить доводчики стекол самостоятельно?

Для крепления и подключения агрегата могут понадобиться:

• отвёртки: стандартная и крестовая;
• пассатижи и кусачки;
• изоляционный материал.

Для подключения устройства потребуется подсоединить к нему следующие провода:

• питание модуля + 12 В;
• минус (масса);
• вход управления модулем;
• питание подъёма стёкол (по 2 провода на каждое).

Разумеется, места соединения проводов должны быть хорошенько заизолированы. Для этой цели подойдут монтажная изолента либо термоусадочная трубка, «усаживающаяся» под влиянием тепла, исходящего, например, от переносной газовой горелки. Для надёжности можно задействовать оба варианта.

Характеристика модуля автоматического поднятия дверных стекол

Для начала рассмотрим основные характеристики модуля. Доводчик стеклоподъемника представляет собой устройство, предназначенное для автоматического закрывания стекол в машине после установки авто на сигнализацию. Благодаря использованию такого модуля водитель может не переживать о том, что забыл закрыть окна в машине.

Принцип работы

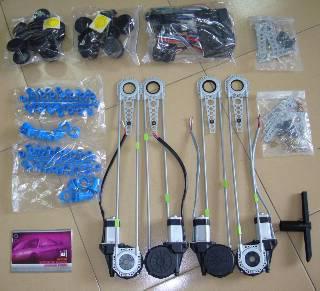

Сам блок модуля на 2 или 4 стекла подсоединяется к узлу управления противоугонной системой и стеклоподъемниками. В частности, этот блок монтируется между электродвигателем, а также кнопками управления стеклоподъемниками. То есть использование доводчиков возможно только в транспортных средствах, оборудованных электростеклоподъемниками.

Что касается непосредственно принципа действия, то он идентичен для всех доводчиков. Напряжение поступает через блок и поступает ан электродвигатель. Сами доводчики никогда не задействованы при открытии и закрытии стекол, если авто не поставлено на сигналку. А вот когда противоугонная установка активируется, на само устройство передается сигнал с блока, в результате чего электродвигатель начинает питаться и поднимать стекла.

Если речь идет о многофункциональной системе, то она также может выполнять следующие функции:

1. С помощью таких доводчиков можно осуществлять управление несколькими стеклами либо в одном, либо в разных направлениях.
2. Функция в определенное положение может быть активирована в том случае, если сигнализация была активирована не более двух часов назад.
3. Если активируется противоугонная установка, доводчик автоматически заблокирует кнопку включения стеклоподъемников.
4. Есть возможность настройки контроллера для работы с различными типами и конструкциями подъемников.
5. Кроме того, при необходимости владелец многофункциональной системы сможет дополнительно подсоединить несколько кнопок для управления стеклоподъемниками (автор видео — AvtoGSM).

Виды

Доводчики на два или четыре стекла могут быть либо многофункциональными, либо предназначенными для выполнения одной задачи.

1. Первые, кроме закрытия окон, при активации противоугонной системы могут запоминать расположение стекол, а после снятия авто с сигнализации они будете возвращать их на исходное состояние. Помимо этого, возможно приведение системы в исходное положение при наличии препятствий в ходе закрытия. Также модуль может быть оснащен дополнительными функциями. У автолюбителя есть возможность отключения или настройки конфигурации функционала при необходимости. Разумеется, модуль для закрытия четырех стекол всегда будет обходиться дешевле, чем для двух. Но необходимо учитывать, что большинство опций по факту могут попросту оказаться ненужными для автолюбителя.
2. Второй вид — более простой. Он предназначен только для закрывания стекол окон, при этом такие варианты не оснащаются дополнительными функциями.

Особенности

Теперь перейдем к особенностям. Сложность в вопросе монтажа системы может быть обусловлена в результате подключения модуля к большему количеству дверей, а также наличием других функций. К примеру, модуль для закрытия только двух стекол сможет установить фактический каждый автолюбитель, даже если у него нет опыта в проведении таких работ.

Если на транспортном средстве установлена только один узел со стороны водителя, обеспечивающий функциональность окон на пассажирской двери, то модуль монтируется именно на ней. В том случае, если сама система разделена или кнопки управления находятся на центральной консоли или в тоннеле, произвести установку желательно под приборной панелью. Если стекла плохо поднимаются с кнопки, то доводчик может не полностью закрыть стекло, в нем сработает реле нагрузки и он отключится — так что чиним и смазываем стеклоподъемники (автор видео — Lone Vagrant).

Доводчики стёкол

Говорят к хорошему быстро привыкаешь. Не стал исключением и я. Привыкнув на предыдущей Королле к доводчикам стёкол, был во-первых удивлён тем что на более свежем казалось бы кузове, только водительское стекло имеет режим Auto. Разобрав дверь, обнаружилось что в водительской двери стоит довольно непростой контроллер, а в остальных трёх дверях обычные электромоторы управляющиеся «силой» с водительского блока кнопок.

Вторым отличием от Короллы в 12-м кузове стало то, что водительский контроллер не хочет поднимать стекло при выключенном зажигании и самое главное, что информацию о включенном зажигании он узнаёт по Lin-шине из блока управления кузовом (body-ecu). Соответственно заставить контроллер водительского стеклоподъёмника поднимать стекло при постановке на охрану не получится.

Заявленная Пандорой функция «Комфорт» тоже не заработала, поэтому пришлось идти более радикальным путём и снимать контроллер для врезки прямого управления электромотором. Контроллер сделан в одном корпусе с мотором ЭСП, снимаем всё это с двери.

Дверь со снятым ЭСП

На столе откручиваем 4 болта крышки контроллера и аккуратно вынимаем его из корпуса.

Снятая крышка

Контроллер вид снизу

Контроллер вид сверху

Далее нужно отпаять силовое реле которое мешает нам добраться к дорожкам.

Отпаянное реле

После отпайки начинается очень ответственная часть, всё что выбудете делать — на вашей ответственности, ибо можно повредить плату и придётся искать новый контроллер! Аккуратно нужно разрезать две дорожки в местах обозначенных красными линиями, и сделать после этого одну хорошую толстую перемычку в месте обозначенном синей линией. Разрезы должны быть широкими, исключающими замыкание между ними!

Разметка дорожек

К получившимся двум отдельным дорожкам нужно припаять хорошие провода. Я использовал куски моторной косы Toyota. Далее возвращаем реле на место и хорошо пропаиваем его ноги.

Выведенные провода

Реле на своём месте

Для вывода проводов из корпуса контроллера аккуратно сверлим два отверстия как на фото:

Отверстия под провода

Вставляем плату на место в корпус и фиксируем провода термоклеем. Выведенные провода тоже заливаем клеем для герметичности.

Зафиксированные провода

Зафиксированные провода

Выводы залиты также термоклеем

Ставим стеклоподъёмник на место и обязательно регулируем стекло. Почему, объясню ниже. В итоге водительский ЭСП готов к внешнему управлению, при этом контроллер даже не догадывается что мы можем без его ведома поднять стекло.

Для управления всеми стёклами использовался готовый контроллер Sheriff PWM-104:

Управляющий провод был проложен в штатной косе двери, которую вытащил из салона:

Коса двери

В одном из разъёмов вставил стандартный Тойотовский пин в свободное гнездо, для того чтобы не было никаких скруток между дверью и салоном. В салонный ответный разъём также вставил «папу» и подключил к каналу комфорта сигнализации.

Пару слов о необходимости регулировки стекла после его установки. Я при сборке особо не придал этому значения и в итоге после нескольких открытий-закрытий, стекло перекосило в верхней части примерно на 2 миллиметра, для глаза это не заметно, но: штатный контроллер стал перекашивать стекло и у него начала срабатывать защита от защемления. Внешне это выглядит так: при нажатии кнопки Auto Up стекло поднимается вверх, упирается в рамку и тут же опускается вниз до середины.  В итоге закрыть стекло целая проблема. Приехав в гараж снял обшивку с двери и выровнял все направляющие и само стекло. После этого всё опять пришло в норму.

Микроконтроллер в помощь водителю

Это устройство может последовательно закрывать все окна, а также люк. Чтобы активировать его, необходимо традиционно поставить машину в режим защиты.

Схема подключения доводчика стекол также несложная. Всю работу делает контроллер PIC. Устройство может собрать даже начинающий электронщик.

Устройство начинает работать, когда на резистор поступает сигнал с сигнализации. Контроллер принимает сигнал и активирует первый мотор. Двигатель запускается, а в трансформаторе фиксируются помехи от работы щеток электромотора.

Эти помехи будут обработаны операционным усилителем, а затем будут поданы обратно на контроллер. В зависимости от того, какой уровень импульса, контроллер примет решение о запуске следующего двигателя.

Когда устройство закончит работу, оно перейдет в дежурные режимы работы. Это далеко не единственный доводчик стекол своими руками. Но если нужен более интеллектуальный прибор, то все можно найти и собрать.

Плюсы и минусы доводчиков стекол на авто

Так как  доводчик стекол создан для обеспечения максимального уровня комфорта и удобства, а комфорт – это всегда большой плюс, можно считать это главным голосом в пользу установки. У каждого из нас часто возникали ситуация, когда мы, покинув салон автомобиля, забывали закрывать стекла. Не очень-то удобно возвращаться назад, особенно, если куда-то торопишься. Если автомобиль оснащен доводчиками стекол, то возвращаться никуда не нужно, так как автоматика сама все сделает.

Некоторые недостатки тоже присутствуют, но они не столь критичны. К примеру, частенько в летнюю жару мы оставляем в стеклах небольшой зазор, не закрываем их полностью, чтобы салон автомобиля хоть немного проветрился. С доводчиками стекол про это придется забыть, ведь как только вы поставите машину на сигнализацию, стекла автоматически закроются наглухо.

Если взять противоположный период – не лето, а зиму, то в морозы с доводчиками тоже возникают проблемы. Так как данный механизм оснащен электронным контроллером, при минусовых температурах его работа начинает быть не четкой. Поэтому, иногда в морозы не получается открыть стекла автомобиля из-за сбоя работы электроники.

Настройка системы

Pandora dxl 3500 поддерживает настройку с помощью кнопки Valet, а также при помощи компьютера через USB-кабель, что намного удобнее.

Для того чтобы настроить систему с помощью ноутбука, подключим его к базовому блоку через мини-USB порт. После — вводим Пин-код с помощью кнопки Valet, причем световой индикатор будет после каждой цифры выдавать короткий сигнал, а после верного ввода всех цифр он выдаст несколько красно-зеленых вспышек.

Обновление ПО

После этого нужно обновить прошивку. Для этой операции Вам нужна программа DXL Loader, которую скачиваем отсюда:

Прошивки, программы и инструкции

Для установки новой прошивки в меню программы нажимаем «загрузить», после — «загрузка прошивки», и далее назначаем путь для новой версии.

Обновление ПО

В процессе обновления не выключаем компьютер и не вынимаем USB-кабель.

Настройка системы

Когда с этим закончили, можно начинать программирование системы, которое, хотя и сильно упрощено, потребует от Вас немало внимательности. Например, доводчик программируется в меню.

Включаем функцию «Комфорт»

После завершения программирования системы, сохраните изменения в настройках.

Сохранить настройки

Все, монтаж и настройка окончены, устанавливаем облицовки дверей и переднюю панель на место, не забываем подсоединить минусовую клемму аккумулятора.

Топ-6 лучших доводчиков стекол

Представленные ниже модели подойдут для автомобилей разных марок – от Приоры и до Hyundai. Они качественные, функциональные и отлично справляются с поставленными перед ними задачами.

Mongoose PWM-4

Эту модель владельцы автомобилей часто между собой называют «Мангустом». Доводчики поднимают сразу 4 стекла. Функция памяти отсутствует. Окна авто закрывают не все одновременно, а по очереди.

Полярность и запускающий импульс с «плюсом» и «минусом». В модели предусмотрена защита от перегрузки.

Pandora DWM 210

Модель рассчитана на подъем 2 стекол. Есть встроенная функция памяти и защита от перегрузки. Кроме этого прибор прекращает работу при наличии предмета в окне во время его выдвижения.

Pandora DWM 210 может распознавать команды установленной сигнализации.

Convoy CL-200

Рассчитан на 2 стекла. Импульс, активирующий работу, «минусовый». Но при этом исходящая полярность «плюсовая».

Из дополнительных функций – защита от перегрузки.

Convoy CL-450

Поднимает 4 окна в авто. Исходящая полярность и запускающий импульс могут быть как «плюсовыми», так и «минусовыми». Дополнительная функция – защита от перегрузки.

Рассчитан на подъем двух окон. Импульс запуска – “-” и “+”. Есть встроенная функция защиты от перегрузки.

Tiger PWM-4

Модель рассчитана на подъем 4 окон в автомобиле. Запускающий импульс может быть положительным или отрицательным. Чтобы в процессе работы не возникло непредвиденных неполадок, устройство оснащено защитой от перегрузки.

Установка доводчика стекол своими руками на примере Audi 80:

Как заменить ремень ГРМ своими руками — инструкция для новичков. Об этом можно почитать здесь.

Подключаемся

Чтобы только что смонтированный на водительскую дверь доводчик стекол работал как следует, потребуется выполнить два разных подключения. Первое — к 12V аккумулятору, второе – от сигнализации сигнальный провод к массе.

Красный провод соединится с 12 В, черный необходимо подключить к массе. Желтый пойдет на центральный замок, а затем соединится с белым. Тот проводник, который ответственен за процесс поднятия стекла, должен крепиться к остальным проводникам прямо в разрыв. Для этого нужно разрезать проводник и соединить его со стороны кнопки и двигателя.

Далее схема на подключение доводчика стекол предусматривает разрезание оранжевого провода. Он подключается к доводчику со стороны кнопок. Теперь разрежем провод голубого цвета, и он должен соединиться с проводками от доводчика с той стороны, где расположены кнопки.

Если говорить проще, то черный и белый провода подключаются к массе и плюсу. Остальные – это вход для кнопок и выход для моторов. При подключении нужно найти в двери такой провод, через который будет проходить импульс в момент снятия авто с режима защиты одного уровня и при установке другого.

Дальше остается все собрать назад. Вот и все. Все оказалось совсем несложным и доступным для начинающих автовладельцев.

Самодельный доводчик

Что касается самодельных доводчиков стекол дверей, то автолюбители уже создали большое количество разнообразных моделей, которые неплохо работают. Причем есть и простые самодельные девайсы, а некоторые умудряются создать многофункциональные датчики.

Простой же доводчик изготовить несложно, имея небольшие знания по радиоэлектронике, а также необходимы элементы для создания модуля.

А понадобятся несколько конденсаторов, электромагнитные реле, таймер и несколько транзисторов и резисторов.

Принцип работы самодельного модуля таков: сигнал на модуль берется от блока охранной системы.

Этот сигнал поступает на реле, которое замыкает свои контакты, соединяя через резистор источник питания с конденсатором для его зарядки.

После прекращения подачи сигнала, конденсатор подключается к другому реле, которое начинает питать таймер.

Выходящее из таймера низкое напряжение откроет транзистор, затем напряжение пойдет еще на одно реле, после которого напряжение через резистор поступит на электродвигатель – стекло начнет закрываться.

После полного закрытия секла, из-за упора его в дверь, в сети произойдет возрастание тока нагрузки, которое повлечет падение напряжения.

Из-за падения напряжения транзистор закроется, тем самым обесточив реле, и доводчик отключается.

Схема эта считается очень простой, но работает без проблем и свои задачи выполняет хорошо.

Что делать, если не работает доводчик стекол

В случае выхода из строя датчика придется покупать новый. Ремонту устройство не подлежит. Но перед тем как выкинуть доводчик, стоит его проверить. Для начала прозвоните цепь. Для этой процедуры используйте мультиметр. Установите режим измерения сопротивления или специальный режим.

Проверка предохранителя

Для проверки предохранителя автомобиля установите мультиметр в режим измерения, предел 20 Вольт. Включите зажигание. 1 щуп приложите к контакту +, второй к массе. Если высветится 0, ищите обрыв цепи. При появлении напряжения проверьте отходящий контакт.

Состояние предохранителя можно проверить визуально, если он помещен в прозрачный корпус. При нарушении целостности проволоки внутри предохранитель считается сломанным.

Проверка цепи

Если проверка не выявила неисправностей, необходимо осмотреть цепь. Посмотрите, не порвались ли провода, оцените целостность изоляции

Повышенное внимание уделяйте местам сгибов, креплений стяжками

Если все нормально, проверьте цепь мультиметром. Разделите ее от модуля до клавиш управления. Прозвоните каждый участок по очереди. После нахождения неисправного элемента необходимо его отремонтировать. Поврежденную изоляцию скрепите изолентой, порванные кабеля замените.

Другие возможные причины

Не устанавливайте датчик рядом с колонками автомобиля, динамиками. Устройство быстро выйдет из строя. Доводчик придется заменить. Еще одна распространенная неисправность – ложные срабатывания в режиме охраны. Возьмите модель с заранее установленной защитой, скорректируйте настройки сигнализации.

Автомобильный доводчик – удобный, полезный механизм. Обязательно установите устройство при монтаже сигнализации. Сделайте это самостоятельно либо обратитесь к проверенным мастерам СТО.

Что делать если не работает доводчик стекол

Режим «прозвонки» на мультиметре

Иногда возникают ситуации, когда модуль доводчика стекол перестает работать. К сожалению его ремонт вряд ли возможен, и при его выходе из строя целесообразнее купить и установить новый. Особенно, учитывая его невысокую цену. Однако перед тем, как поставить «смертельный» диагноз устройству, все же попробуйте проверить работу всей схемы.

В первую очередь необходимо «прозвонить» питающие и сигнальные провода с целью выяснения их целостности. Выполнить это можно с помощью тестера. Помните, что в электросети стандартного легкового автомобиля напряжение составляет 12 В постоянного тока. Поэтому прибор необходимо включить в соответствующий режим (в английской аббревиатуре постоянный ток обозначается как DC). Для «прозвонки» проводов мультиметр устанавливают в режим измерения сопротивления или в специально предназначенный для этого режим (на моделях, оборудованных звуковым динамиком, обозначается изображением музыкальной ноты, звуковых волн или динамика).

Проверка предохранителя

Проверить предохранитель можно двумя способами — измеряя напряжение в цепи или его сопротивление. В первом случае алгоритм действий будет следующим:

Проверка предохранителя мультиметром

1. Устанавливаем мультиметр в режим измерения постоянного напряжения (DC) с пределом около 20 В (зависит от модели мультиметра).
2. Включаем зажигание.
3. Одним щупом прикасаемся к «приходящему» контакту (на который приходит «+» от аккумулятора), а вторым к «массе» в блоке предохранителей или попросту к корпусу машины.
4. Если на «приходящем» контакте напряжение есть, то на экране мультиметра вы увидите значение напряжения 12 В (оно может колебаться в пределах 2. 3 В в одну или другую сторону). Если же на «приходящем» контакте напряжения нет, то необходимо искать обрыв цепи от блока предохранителей до аккумулятора.
5. Если напряжение на предохранитель приходит, то нужно проверить «отходящий» контакт. Для этого одним щупом прикасаемся к нему, а другим к «массе». Если напряжение есть, значит, предохранитель целый, в противном случае он вышел из строя.

Проверка предохранителя путем измерения сопротивления выполняется по следующему алгоритму:

1. Установить мультиметр в режим измерения сопротивления или «прозвонки» (второй режим предпочтительнее, однако он есть не на всех моделях мультиметров).
2. При выключенном зажигании демонтировать предохранитель из его посадочного места.
3. Одним щупом прикоснуться к одному контакту предохранителя, а другим к другому.
4. Если предохранитель целый, то значение сопротивления будет равно 0, в режиме «прозвонки» мультиметр подаст звуковой сигнал. Если же предохранитель перегорел, то значение сопротивления будет равно бесконечности, а в режиме «прозвонки» звуковых сигналов не последует.

Стандарты и схемы разных производителей

Стандартной схемы, по которой можно подключить автомобильную охранную систему, не существует. Это можно понять, проанализировав электросхемы сигналок от разных производителей систем. Цвет электроцепей у систем от различных брендов могут предназначаться для решения разных задач. Практически каждый производитель имеет определенный способ монтажа и подсоединения устройств.

По расцветке кабелей каждая электросхема может отличаться в зависимости от норм, принятых в конкретной стране. Чтобы правильно подсоединять элементы сигналки надо акцентироваться на электронном измерительном оборудовании для прозвона. При установке сигналки на автомобиль не рекомендуется использовать обычные лампы для прозвонки. С учетом места расположения основных блоков пользователю может потребоваться дополнительная покупка электроцепей. При монтаже надо учесть, что сечение дополнительных и стандартных проводов сигналки должно быть идентичным.

Карта расположения составляющих устройств сигналки

Виды

Устройства могут выполнять одну задачу либо быть многофункциональными. Последние, помимо закрывания, при включении сигнализации запоминают расположение стекол до постановки и приводят их в исходное положение после снятия машины с охранной системы. Также возможно приведение в прежнее положение при встрече препятствия во время закрывания.

Возможно присутствие перечня дополнительных возможностей, которые при необходимости могут быть отключены при настройке устройства на желаемые параметры. Доводчик стеклоподъемников на 4 стеклаобойдется дороже простого варианта, с учетом того что большая часть функционала может оказаться ненужной при достаточно трудном подключении.

Обзор популярных моделей

С установкой механизма разобрались, теперь осталось выбрать доводчик. Поговорим о моделях, которые подойдут любому типу ТС. От российских ВАЗов до зарубежных Mitsubishi, Nissan.

1. Pandora DWM 210 — работает на двух окнах. Автомобиль сможет запоминать положение стекла. Есть защита при встрече с препятствием, при перегрузке. Можно отключить датчик сигнализации во время движения стекла, это станет дополнительной защитой от случайных срабатываний.
2. Mongoose PWM-4 — работает на четырех окнах. Стекла у автомобиля закрываются поочередно. Памяти положения нет. Имеется защита от перегрузки. Одна из самых популярных моделей.
3. Cyclon PWM-4 — подключается к четырем стеклам. Блок дополнительно защищен от перегрузки.
4. Convoy CL-200 — недорогая модель на 4 окна. Защищена от перегрузок.
5. Cyclon PWM-2b — устанавливается на 4 окна автомобиля. Защищена от чрезмерных нагрузок.

Советуем выбирать модели известных торговых марок. В этом случае вы получите качественный доводчик.

Что такое доводчик стеклоподъемника?

Это приспособление является механизмом, который позволяет автоматически закрыть автомобильные окна при нажатии соответствующей кнопки на сигнализационном брелоке. На сегодняшний день доводчики стеклоподъемных механизмов могут быть установлены практически в любой модели вне зависимости от марки и страны-производителя машины. Подобное устройство сильно облегчает жизнь владельцу, поскольку позволяет, например, не переживать за то, что окна остались открытыми, и возвращаться из-за этого на парковку.

При включении сигнализации блок устройства определяет, в каком положении находятся стекла, и закрывает их. В случае, когда в машине было открыто не одно окно, а несколько, закрытие происходит по очереди. Некоторые модели стеклоподъемников имеют настройку скорости работы, и в среднем на полную доводку уходит 4-6 секунд. Современные устройства можно установить и самостоятельно или в сервисе: для этого понадобится соответствующее оборудование, приспособление и схема монтажа.

«Калина»: монтажные работы

Устанавливать доводчик стекол будем в пространстве двери водителя. При этом нет необходимости тянуть какие-либо проводники. Сам блок лучше всего вмонтировать максимально близко к разъемам кнопок.

Многие модели этих приборов могут иметь разные активные уровни сигналов, поэтому с каждой отдельной схемой нужно сначала разобраться. Для этого можно использовать следующий алгоритм. Давайте на примере «Beta-10» рассмотрим, что и куда.

Комплектуется прибор набором разъемов, которые подходят для «Калины» и для «Калины 2» со старыми кнопками. С новыми придется все переделать.

Здесь вся трудность в том, что в «Калине» все закоммутировано на +. Доводчик получает сигналы через замыкание на массу. Значит, нужно на блоке кнопок оторвать плюсовой провод, а на его место припаять массу.

Монтаж доводчиков стеклоподъемников

Перед началом установочных работ следует убедиться в возможности открытия и закрытия стекла при нажатии кнопки в случае выключенного зажигания. Модуль доводчика устанавливают, подобно всем коммутационным развязкам, в водительской двери.

Для проверки работы стекол нужно отключить зажиганием. Возможно, придется установить особую перемычку в аппарат предохранителей, заменив перемычку на реле. Работать без этой перемычки доводчики не будут.

Водительская дверь

С водительской стороны снимите обшивку двери, а пассажирскую дверь можно не трогать. В некоторых инструкциях написано, что нужно просто вынуть ручки и снять обивку, но на самом деле все гораздо труднее. Для снятия ручки приходится вынимать пластиковые пробки, прикрывающие винты. Их откручивают и снимают ручку. При снятии обивки не нужно далеко ее откидывать, так как не ней закреплены блоки, связанные с дверью проводами. Дверь нужно бережно придерживать при снятии карточки и убирать вместе с блоками.

Крепление механизма

Доводчик крепят одним саморезом к металлической пластине, после чего ее фиксируют на корпусе дверцы. Саморезы лучше крепить в точки с отверстиями. Которые были изначально для них проделаны. Не сверлите лишние дырки в металле.

Подключение доводчика

Для высокоточного функционирования доводчика вам потребуется сделать три подключения – от аккумулятора 12 вольт, от сигнализации управленческий сигнал и масса. Провод красного цвета подключают к 12 В, а черный цепляют на массу. Желтый или белый после этого подключают к центральному замку, соединяясь с желтым проводком. Провод, который отвечает за поднятия стекол в водительской и пассажирской дверях, крепят к остальным проводам в разрыв. То есть вы режете провод пополам и присоединяете его со стороны мотора и кнопки.

Затем нужно разрезать пополам провод оранжевого цвета и подключить к нему провода от доводчика со стороны кнопок. Провод черного цвета с зеленой полоской находится в стороне кнопки, а просто зеленый в стороне двигателя. Перекусываем голубой провод и соединяем его с проводами доводчиков со стороны кнопок. Синий провод с черной полоской – это сторона кнопки, а просто синий – сторона мотора.

Обратная сборка

Основная часть работы, связанная с подключением проводов, завершена. Если вы сделаете все правильно, доводчик можно считать готовым. Нужно тщательно пропаять соединения.

После электромонтажных работ нужно привести жгуты в эстетичный вид, тщательно их заизолировав. Теперь можно собрать двери в обратной последовательности, установив карточку, ручки и все заглушки.
