Открытие багажника с брелка старлайн а93

Содержание:

как открыть багажник с брелка сигнализации, комбинация кнопок

Многие владельцы современных автомобилей оснащают его продвинутыми охранными системами типа Starline, ведь они позволяют реализовать множество удобных функций. Так, можно установить турботаймер, настроить автозапуск по таймеру или температуре, а также производить открытие багажника с брелка Старлайн А91, А63 или А92.

Последняя опция является дополнительной и для ее реализации потребуется поработать. Зато после этого на любой модели, включая Hyundai Elantra XD или Лада Калина 2 можно будет открывать багажник дистанционно. Подробнее об особенностях подключения рассказано далее.

Комбинация кнопок для управления багажником

Перед тем, как открывать задний отсек с пульта, необходимо подключить его. Для грамотной реализации нужно приобрести дополнительное реле

Важно, чтобы колодка была со встроенным диодом. Согласно схеме, это позволит не спалить блок самоиндукции

Особенностью установки данного диода является его правильное расположение. Дело в том, что он пропускает сигнал каждой из полярностей только в одну сторону. Соответственно, его подключение должно быть реализовано следующим образом. Значит, диод необходимо развернуть белой полоской (часто нарисована на корпусе) в сторону сужения треугольника (см. схему), а «минусом» — к желто-черному проводу.

Управление замком багажника

Сервопривод открытия багажника – вещь удобная, особенно когда руки заняты. Вы наверняка уже сталкивались с этим на парковке гипермаркета. Автопроизводители облегчают загрузку, добавляя радиоуправление открыванием с штатного радиоключа или даже управление жестами – например, на новом Ford Kuga достаточно провести под задним бампером ногой, чтобы багажник открылся.

Но на старых машинах, да и на нынешних бюджетных иномарках придется все равно поворачивать ключ или нажимать кнопку на крышке. Эта проблема давно решена сервисными функциями сигнализаций: в них реализуется либо встроенное силовое реле, либо настраиваемый дополнительный канал для реле внешнего. Они активируются при нажатии нужной клавиши или комбинации клавиш на брелоке, после чего дают кратковременный импульс на отдельно устанавливаемый электромеханический привод, либо дублируют нажатие кнопки на дверце. У современных автомобилей, где бортовая электроника интегрирована в общую цифровую сеть, открыть багажник иногда можно командой по CAN-шине, никаких дополнительных устройств и подключений не требуется.

Возможно управление замком багажника и на Старлайн A93. Для этого нет жестко специализированного канала, но предпочтительно применение для этого канала 1, как указывает и инструкция по установке.

Кнопки управления на брелках StarLine A93

Флекс-канал 1 в режиме управления багажником активируется следующим образом:

  • длительно нажать кнопку 2 на брелоке;
  • сразу же нажать кнопку 1 кратковременно.

После этого брелок издаст три мелодичных сигнала, а автомобиль подаст три световых сигнала. Если автомобиль снят с охраны, то импульс на открытие багажника будет подан без дополнительных действий. Если машина стоит на охране, то при открытии багажника двери останутся заблокированными, статус охраны не изменится, но встроенный датчик удара будет отключен. Если к сигнализации подключен какой-либо дополнительный датчик (для этого предусмотрен специальный разъем), то он также отключится.

Видео: Лада Гранта, открывание багажника с пульта сигнализации StarLine

Что делать, если багажник не открывается?

Обязательно убедитесь, что при нажатии нужной комбинации клавиш брелок подает тройной сигнал – это указывает на то, что сигнализация приняла команду.

Если на автомобиле установлен дополнительный сервопривод для открытия багажника, то внимательно вслушайтесь: щелчок со стороны крышки багажника при отработке команды укажет, что питание на сервопривод подается, но он либо сломан (повреждена внутренняя зубчатая рейка или шестерня, приводящая ее в движение), либо не работает механизм разблокировки, связанный с сервоприводом.

Для работы сервопривод связывается жесткой тягой с механизмом замка так, чтобы при срабатывании привода имитировать ручное открытие замка. Если тяга изогнута или слетела (к замку ее крепят винтовым зажимом), то отработавший сервопривод не откроет багажник. В конце концов, сам замок может замерзнуть.

Отсутствие шума укажет на повреждение проводки, отказ силового реле управления сервоприводом или перегорание предохранителя. В этом случае стоит обратиться к автоэлектрику или ознакомиться с инструкцией по установке и эксплуатации Старлайн А93. Так же стоит сделать, если для управления открыванием не использовался дополнительный сервопривод.

В случаях, когда нажатие комбинации кнопок 2+1 не приводит к нужной реакции на брелоке, проверьте правильность настроек сигнализации:

  1. Снимите автомобиль с охраны.
  2. Не включая зажигания, быстро пять раз нажмите сервисную кнопку Valet в салоне автомобиля
  3. Должны прозвучать пять сигналов сирены и один сигнал брелока, на его экране появится надпись AF – сигнализация вошла в режим настройки.
  4. Войдите в меню AF (сервисные и охранные функции), сначала длительно нажав кнопку 3, затем (после короткого писка) еще раз кратковременно.
  5. Теперь кнопками 2 и 3 перелистывайте различные функции сигнализации, которые будут отображаться в виде «10-4», где 10 – номер функции, 4 – ее настройка. Перелистайте до функции 13 – она управляет каналом 1. Для управления багажником корректное значение должно быть 13-1. Если на экране Вы видите другое, установите функцию в нужное значение, нажимая кнопку 1.
  6. После этого сохраните настройки, включив зажигание.

Если Вы используете мобильное приложение StarLine для управления сигнализацией, то возможно настроить и управление багажником из него (если это не сделано ранее). Так как в приложении можно активировать только один канал, то задайте правильный в настройках самой сигнализации: вышеописанным способом установите функцию 20 в значение 20-1.

открытие багажника с кнопки/брелка StarLine — Лада Калина Седан, 1.6 л., 2007 года на DRIVE2

обычно если у вас активен штатный брелок калины то мудрить ничего не надо=) проводка под электро замок или активатор уже есть в крышку багажника.

Лично у меня штатный брелок заблокирован.и личинка замка сломалась в день покупки=( да и смысла в ней нету (постоянно ключ втыкать чтоб открыть) бред!

1)купил активатор и кнопку 2) провод 3)4 контактное реле с колодкой 4)леска

проводка… кнопку поставил сюда

плюс взял уже не помню откуда…но берем от любого постоянного что найдем=) далее он идет к предохранителю

и вот схема

+ постоянный

далее провод от кнопки идет по порогу в багажник где по жгуту в крышку к активатору…

привод от замка(личинки я отключил выдернув рычаг…

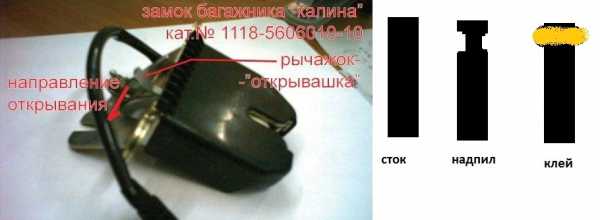

на рычаге замка можно сделать надпил, просверлить или клеем

активатор крепится вот так и соединяется леской с рычагом замка активатор ТЯНЕТ рычаг на себя

на фото только один фиксатор но я потом второй поставил зеркально с правой стороны

на фото только один фиксатор но я потом второй поставил зеркально с правой стороны

Настройка StarLine необходимо активировать доп канал 1 тогда при открытии багажника будет отключатся датчик удара, но машина и двери будут под охраной…(смотреть варианты настроек доп канала 1)

ИТОГ багажник теперь открывается из салона с кнопки и с сигнализации(StarLine) при нажатии кнопки 3 до звукового сигнала, а затем кнопки 1

Цена вопроса: 220 ₽

www.drive2.ru

открытие багажника с кнопки/брелка StarLine — Лада Калина Седан, 1.6 л., 2007 года на DRIVE2

обычно если у вас активен штатный брелок калины то мудрить ничего не надо=) проводка под электро замок или активатор уже есть в крышку багажника.

Лично у меня штатный брелок заблокирован.и личинка замка сломалась в день покупки=( да и смысла в ней нету (постоянно ключ втыкать чтоб открыть) бред!

1)купил активатор и кнопку 2) провод 3)4 контактное реле с колодкой 4)леска

проводка… кнопку поставил сюда

плюс взял уже не помню откуда…но берем от любого постоянного что найдем=) далее он идет к предохранителю

и вот схема

+ постоянный

далее провод от кнопки идет по порогу в багажник где по жгуту в крышку к активатору…

привод от замка(личинки я отключил выдернув рычаг…

на рычаге замка можно сделать надпил, просверлить или клеем

активатор крепится вот так и соединяется леской с рычагом замка активатор ТЯНЕТ рычаг на себя

на фото только один фиксатор но я потом второй поставил зеркально с правой стороны

на фото только один фиксатор но я потом второй поставил зеркально с правой стороны

Настройка StarLine необходимо активировать доп канал 1 тогда при открытии багажника будет отключатся датчик удара, но машина и двери будут под охраной…(смотреть варианты настроек доп канала 1)

ИТОГ багажник теперь открывается из салона с кнопки и с сигнализации(StarLine) при нажа

www.drive2.ru

Вариации серии А93

Если все заработает сразу — ищите неисправность шутка электриков.
При правильном следовании этим требованиям, а также соблюдении инструкции, водитель будет долго и исправно пользоваться автозапуском способы описаны выше. Вроде как разницы куда что подключать смысла нет, но начиная с версии 3.
Минимальный набор: термоусадка специальные кембрики, уменьшающиеся в сечении при нагревании промышленным феном либо зажигалкой, они лучше, чем изолента сечением 3, 5 и 8 мм длиной 1 метр каждая; набор разноцветных медных многожильных проводников в полихлорвиниловой изоляции ПВХ сечением 2, 4 и 6 кв.
Расположение и назначение контактов на центральном блоке Схема расположения контактов на основном блоке Старлайн А Необходима для корректной работы стартера и соответствия режиму эко; F11 — варианты контроля за работой двигателя. Их можно подключить, например, к датчику коленвала, без которого двигатель не заведется. На него должен быть подключен провод с обжатой клеммой.
Подключение к шинам CAN LIN Подключение к шинам CAN и LIN выполняется по схеме Если шина CAN не поддерживает центральный замок , следует пользоваться следующей схемой Схема установки слаботочного управления приведена ниже Схема включения силового управления Система StarLine A93 имеет схему блокировки двигателя при несанкционированном запуске Обычно блокируются напряжения питания, подаваемые на бензонасос, форсунки, катушку зажигания. Состоит она из следующих разделов: приблизительные места установки элементов сигнализации карта монтажа , тут производитель дает детальные рекомендации, куда установить тот или иной блок, для того чтобы автомобиль был полностью защищен, а дополнительные функции могли эффективно запускать мотор автоматически; порядок подключения , тут имеются детальные схемы, по которым автолюбитель если решил произвести монтаж самостоятельно обязан соединить все элементы между собой после их установки, например датчик пуска мотора; порядок программирования , тут указывается, как программировать охранную систему, установить персональный ПИН код, запрограммировать интерфейс. По окончании электромонтажных работ и настройки охранной системы с помощью пластмассовых хомутов можно объединить штатную и нештатную проводку в единый хомут, тем самым усложнив работу возможным угонщикам. Как пользоваться автозапуском Starline A93 Для того, чтобы правильно пользоваться автозапуском, необходимо изучить инструкцию по эксплуатации для пользователя.

Датчик температуры двигателя 5 крепится на металлические части системы охлаждения, лучше возле термостата в непосредственной близости от штатных датчиков температуры охлаждающей жидкости автомобиля. Сначала подключается масса минус, черный проводник второго разъема. Если все заработает сразу — ищите неисправность шутка электриков.

Все основные разъемы центрального блока расположены в ряд с одной стороны. Сервисная кнопка и контроллеры чувствительности и наклона устанавливаются в салоне. Тем не менее со своей главной задачей она справляется вполне сносно. На капот или багажник фиксируются концевые переключатели.

Они написаны для профессионалов, но обычным доступным для чайника языком. Их можно подключить, например, к датчику коленвала, без которого двигатель не заведется. В случае длительного срабатывания звукового сигнала возможен перегрев и выход из строя сирены, поэтому в электрическую цепь сирены лучше включить дополнительный предохранитель на 5 Ампер. Сначала подключается масса минус, черный проводник второго разъема. Нельзя крепить датчик температуры двигателя в непосредственной близости к выпускному коллектору.
Обзор сигнализации StarLine А93 Дальность, установка,функции

Как открыть замок багажника с брелка сигнализации Старлайн А93

Современные охранные комплексы Старлайн не только обеспечивают защиту авто, но и позволяют управлять дополнительной функциональностью. К примеру, открытием двери багажного отсека по команде с коммуникатора. Чтобы в сигналке Starline A93 открыть багажник с брелка, электронный ключ багажного отсека должен быть подключен через аналоговый канал сигналки.

Чтобы в сигналке Starline A93 открыть багажник с брелка, дополнительный канал должен быть предварительно активирован.

В соответствии с инструкцией к автосигнализации, открывание выполняется по следующей комбинации:

  1. Сначала надо нажимать вторую клавишу коммуникатора. Через секунду после клика выполняется нажатие первой кнопки.
  2. Световые приборы машины моргнут трижды, а коммуникатор издаст три звуковых сигнала.
  3. Если режим охраны запущен, то произойдет открытие замка двери багажного отсека. Когда защитная функция выключена, перестанет работать датчик удара. На экране коммуникатора появится символ в виде открытого багажного отсека. Также на дисплее покажется значок отключения контроллера чувствительности.
  4. Когда дверь багажного отсека будет заперта при включенном режиме охраны, произойдет активация контроллера чувствительности. Также через пять секунд после закрытия заработает зона контроля багажника. Коммуникатор издаст мелодичный сигнал.

Канал CamRip показал, как открывать дверь багажного отсека.

Допускается использование других способов подключения опции:

  • методом гибкой настройки, его реализация обеспечивает включение функции по сигналу от коммуникатора либо при конкретной последовательности событий;
  • посредством дополнительного модуля Старлайн Р3;
  • при использовании режима «Защелки».

Что делать, если при открытии багажника с брелка блокируются двери?

Надо убедиться в соответствии версий прошивок. Если программное обеспечение микропроцессорного блока было обновлено, возможно, причина заключается в несоответствии прошивки с моделью машины.

Для устранения проблемы надо откатить прошивку на одну версию назад и еще раз попробовать воспользоваться функцией.

Если проблема заключается в электронной составляющей, то лучше обратиться к специалистам.

Для устранения поломки выполняются действия:

  1. Пульт управления сигнализацией удаляется из памяти микропроцессорного блока и привязывается к модулю заново. Иногда решить проблему можно путем перепрограммирования.
  2. Выполняется диагностика всех электроцепей противоугонного комплекса. Надо проверить провода, подключенные к микропроцессорному модулю. Причина проблемы иногда заключается в их замыкании или обрыве. Повреждение изоляционного слоя также может привести к неполадке. Проверка выполняется квалифицированным электриком с соответствующим тестером.
  3. Производится диагностика работы микропроцессорного блока. Причина его сбоев может заключаться в попадании влаги внутрь устройства. Нужно разобрать корпус модуля, произвести его диагностику на предмет поврежденных элементов и контактных дорожек. Вышедшие из строя компоненты подлежат перепайке, но это надо сделать аккуратно, используя паяльник с тонким жалом. При наличии следов влаги плату следует просушить, но ее нельзя класть на батарею или рядом с газовой печкой. Не допускается просушивание платы строительным или бытовым феном.

Плата микропроцессорного модуля Диагностика целостности контактов разъема

Что делать, если при открытии багажника с брелка срабатывает сигнализация?

Если сигналка Старлайн А93 автоматически активируется при открытии двери багажного отсека, то причина может заключаться в слишком большом весе самой двери багажника.

Кроме этого, причина может быть в завышенной установке контроллера. При подаче команды с коммуникатора замочное изделие отключается от блокировки, но дверь багажника не может открыться.

Она немного приподнимается, но этого недостаточно для срабатывания концевого переключателя, в результате происходит повторная активация защитной функции.

В зависимости от метода подключения концевые переключатели капота и багажного отсека могут соединяться одной электролинией по умолчанию.

В результате они будут независимы относительно друг друга, но их активация будет выполняться синхронно. Для решения проблемы требуется разделение импульсных сигналов, для этого в разрыв электроцепи надо установить диодные элементы.

Если они перегорают, то следует выполнить разделение электроцепей в микропроцессорном блоке.

«Демонстрация функции открытия багажника»

Канал AvtoGSM показал, как выполняется открытие двери багажного отсека и другие функции в автомобиле Киа.

 Загрузка …

Срабатывает сигнализация при открытии багажника

Срабатывание сигнализации автомобиля возможно из-за механических поломок, амортизации оборудования и неправильных действия специалистов автосервиса. Однако, исправить проблему просто при помощи визуального осмотра и оценки электрической цепи автотранспортного средства.

Причины по срабатыванию сигнализации во время открытия багажного отсека, помимо большого веса двери багажника:

  • завышенное место установки датчика, которое приводит к неточности срабатывания;
  • выключенный охранный режим;
  • концевые переключатели капота и багажного отсека соединены одной электролинией из-за чего их активация выполняться синхронно.

Для выполнения разрыва электроцепи необходимо установить диодные элементы. Также может понадобится разделение микропроцессорного блока, если диоды перегорят.

Методы установки активатора замка багажник

Первый вариант заключается в том, чтобы отпилить у замка Калины один «язычок». Особо одаренные умельцы делают это без всякого снятия замка прямо на месте, болгаркой. Работать приходится очень аккуратно. При отсутствии болгарки те же действия можно проделать ножовкой. Только получается намного дольше, а о физических усилиях для такого процесса можно только догадываться. Если нет уверенности в тонкости собственной работы, замок для доработки лучше снять. В этом случае и болгаркой, и ножовкой работать будет легче.

Второй вариант — это замена замка. Многие автовладельцы вместо «родного» устанавливали замок багажника для автомобиля Лада Приора. Этот вариант отлично подходит тем владельцам Калины, кто не имеет желания и/или возможности что-то пилить. Все остальные действия по установке активатора замка багажника Калины универсал предельно просты.

  1. На пластиковый толкатель активатора устанавливается поворотная шайба, затем вся система фиксируется стопорным кольцом.
  2. Активатор в полном сборе помещается на стандартное место.
  3. Провода активатора подключаются к соответствующим разъемам. Естественно, все работы по электрике производятся только при отключенном аккумуляторе. Суть не в том, что может «стукнуть» током: 12 вольт постоянного тока для человека — это просто ерунда. А вот капризная электроника, если что-то вдруг «замкнет», может пострадать. В лучшем случае начнутся проблемы с функционалом, в худшем — что-то полностью выйдет из строя.
  4. Следующий этап — установка и настройка тяг.
  5. Производится проверка. Сначала — самого замка, вне зависимости от того, дорабатывался родной или ставился другой (от Приоры). Все обнаруженные проблемы устраняются. Проводится проверка работы активатора.

Откроем багажник с брелка Starline А93

Основная функция автомобильной сигнализации – защита от угона транспортного средства. Производители позаботились также и об удобстве владельцев машин. В связи с этим возможно открытие багажника с брелка сигнализации Starline А93. Оценить удобство данной разработки по достоинству могут водители, возвращающиеся из супер-маркета с множеством покупок. Однако удобная функция иногда дает сбои.

При необходимости открыть багажник Starline A93 трудности возникают по следующим причинам:

  • Произвести открывание багажника с брелка Старлайн А93 не позволяет вышедший из строя пульт.
  • При использовании Старлайн А93 открыть багажник с брелка не всегда удается из-за ошибочного программирования.

Сниженное энергопотребление устройства данной серии сводит к минимуму проблемы открытия багажника с брелка Старлайн А93 из-за севшей батарейки. Данная система подойдет для тех, кто редко пользуется своим автомобилем или имеет аккумулятор небольшой емкости. Вероятность разрядки до критического значения сведена к минимуму.

Чтобы открыть багажник с брелка Starline A93, следует правильно его запрограммировать. Для этого понадобится:

  • Длительное нажатие кнопки 2 на брелоке.
  • Короткое нажатие на кнопку 1.

На правильное нажатие кнопок брелок отзовется тремя звуковыми сигналами, а автомобиль – тремя световыми. При снятом с охраны автомобиле импульс на открытие багажника с брелка Starline A93 будет подан без дополнительных действий. В режиме постановки под охрану при открытии багажника двери остаются заблокированными. Встроенный датчик удара отключается, а статус охраны остается прежним. В случае подключения к сигнализации дополнительного датчика в специальный разъем произойдет его отключение.

Самостоятельное решение проблемы, как открыть багажник с брелка Starline A93, не всегда приводит к желаемому результату. Часто после этого могут возникнуть дополнительные поломки, требующие дополнительных материальных затрат. Поэтому если Вы не уверены в том, что сможете открыть багажник Старлайн А93, доверьте свой автомобиль специалисту в данной области. Мастера нашего сервиса более пяти лет работают с автомобильными сигнализациями различных моделей. Накопленный опыт, а также современные инструменты позволяют справиться с любой возникшей проблемой в кратчайшие сроки.

Используете сигнализацию Старлайн А93, и как открыть багажник с брелка, не приходит в голову? Обратитесь в службу LOCKSERVICE – мастер приедет в любую точку Москвы или Подмосковья всего за 15 минут!

Сброс на заводские настройки

Чтобы осуществить сброс настроек автосигнализации Старлайн А93 на заводские установки проделайте следующее.

  1. Нажмите сервисную кнопку 9 (для сброса настроек таблицы 1) или 10 (для сброса значений таблицы 2) раз при выключенном зажигании и включите зажигание. Прозвучат 9 или 10 сигналов сирены.
  2. Нажмите один раз сервисную кнопку. Сирена чирикнет 1 раз.
  3. Нажмите коротко кнопку один брелка. Короткий сигнал сирены означает, что все настройки таблиц программирования 1 или 2 сброшены на заводские значения.
  4. Выключите зажигание.

Будьте осторожны! Сброс настроек на заводские значения может привести к тому, что автомобиль перестанет заводиться с ключа. Также будут проблемы с автозапуском – перестанут работать и автоматический и дистанционный запуски.

Срабатывает сигнализация при открытии багажника

Срабатывание сигнализации автомобиля возможно из-за механических поломок, амортизации оборудования и неправильных действия специалистов автосервиса. Однако, исправить проблему просто при помощи визуального осмотра и оценки электрической цепи автотранспортного средства.

Причины по срабатыванию сигнализации во время открытия багажного отсека, помимо большого веса двери багажника:

  • завышенное место установки датчика, которое приводит к неточности срабатывания;
  • выключенный охранный режим;
  • концевые переключатели капота и багажного отсека соединены одной электролинией из-за чего их активация выполняться синхронно.

Для выполнения разрыва электроцепи необходимо установить диодные элементы. Также может понадобится разделение микропроцессорного блока, если диоды перегорят.

Снятие замка и замена личинки

Конструкция замка багажника на Ладе Калине состоит как бы из двух частей: личинки, куда вставляется ключ и самого механизма блокировки двери. Все это отсоединяется по отдельности и ниже более подробно об этом будет написано.

Если вам необходимо заменить личинку, то снять ее довольно просто. Можно сделать это с помощью глубокой головки на 8 и плоской отвертки. Ниже показано, какие болтики необходимо открутить, чтобы освободить эту деталь вместе с корпусом.

Теперь, когда болты откручены, берем пластиковую отвертку и поддеваем ей пластиковый фиксатор, который крепит тягу к корпусу личинки. Для наглядности ниже представлена фотография, где хорошо видно, что нужно сделать:

  • Затем, аккуратно берем личинку, чтобы не выскочила ее пружина, которая находится внутри. Если нужно заменить деталь, то ставим взамен новую и собираем все в обратном порядке.
  • Если же необходимо снять полностью весь механизм, то дальше придется еще немного поработать. Сам механизм блокировки двери откручиваем большой крестовой отверткой, там всего лишь два болта:

Когда все сделано, нужно немного потянуть на себя и он без труда вынимается, остается только лишь отсоединить штекер с проводами питания от данной конструкции:

Вот и весь ремонт, на который уйдет около получаса времени при наличии нужного инструмента и данного руководства. Установку всех снятых деталей, купить которые можно абсолютно в любом автомагазине, производим в обратном порядке. Надеюсь, что кому-то помог этим фото-отчетом на примере своей Лады Калины универсал.

Багажник не открывается

Одной из причин также могут являться погодные условия, которые влияют на работоспособность датчика В результате он не может корректно передать сигнал от пульта к багажному отсеку.

Стандартные методы решения проблем:

  1. Провести диагностику сервопривода сигналки. Во время открывания багажника должен издасться щелчок. Если его не слышно, значит привод испорчен. В случае неисправности необходимо заменить винтовой зажим, который крепит тягу к устройству открытия багажника.
  2. Проверить проводку на наличие шумов. Если имеются поврежденные элементы, то необходимо заменить предохранитель. Для выполнения таких операций нужно обратиться к электрику в автосервисе.

При сбившихся настройках нужно:

  1. Выключить режим охраны.
  2. Нажать на кнопку Valet пять раз и включить зажигание. На экране коммуникатора появится значок с надписью AF.
  3. После длительного нажатия на третью кнопку и соответствующего звука включится режим настройки. Нажать клавишу 3 еще раз на несколько секунд.
  4. При помощи второй или третьей кнопки выбрать пункт под номером 13 для настройки канала.
  5. Установить значение 1 напротив цифры 13 с помощью короткого нажатия на клавишу один.
  6. Выключить зажигание.

Настройка автозапуска

За параметры дистанционных и автоматических запусков отвечает вторая таблица программирования автосигнализации Старлайн А93.

Именно здесь происходит способ выбора выполнения программной нейтрали, от которой зависит успешный автозапуск на автомобилях с механической коробкой переключения передач.

Также в этой таблице настраивается:

  • выключение и включение функции запуска – вы можете отключить любые автоматические и дистанционные запуски, выставив значение функции 1 в вариант 1. Тогда, независимо от того, какие иконки горят на брелке Starline a93, автозапуск будет отключен;
  • тип коробки – автомат или механика;
  • сколько будет работать автомобиль при запусках – 10, 20 или 30 минут;
  • тип двигателя – бензин или дизель;
  • автомобиль с кнопкой запуска или с ключом;
  • контроль заведённого двигателя – импульсы, напряжение или зарядка;
  • и другие функции, необходимые для правильного выполнения команд запуска.

После выберите SF и нажмите длинно 3 до сигнала брелка и затем коротко 3.

Кнопками два и три найдите нужную функцию.

Кнопкой один выберите необходимое состояние выбранной функции.

Для того чтобы вернуться на главный экран нажмите 3 длинно и 3 коротко.

Если после входа в меню не нажимать кнопки в течение 30 секунд, то вы выйдете из режима настройки сигнализации Старлайн А93.

Принцип работы автозапуска

Общие принципы работы автозапуска везде одни.

На автомобилях с механической коробкой передач обязательно корректное выполнение процедуры «программной нейтрали» — она нужна, чтобы не оставить автомобиль на передаче. Пока мотор работает, подаём сигнализации информацию о намерении зарезервировать автозапуск. На Старлайн A93 предусмотрены три варианта:

Важно! Если снять с охраны автомобиль, который подготовлен к автозапуску, то режим резервирования будет отменен, и резервирование придется провести с начала

  1. С ручного тормоза: при работающем моторе затянуть ручной тормоз, затем выключить зажигание. При такой настройке вытягивание «ручника» при работе двигателя автоматически приводит к срабатыванию дублирующих реле модуля автозапуска – когда вы вытащите ключ из замка зажигания, мотор будет по-прежнему работать. Когда сигнализация получит сигнал об открытии и закрытии дверей (водитель и пассажиры вышли) и будет поставлена на охрану, мотор заглохнет, а машина будет готова к автозапуску. Отключим обязательную постановку на охрану – тогда машина заглохнет сразу при закрывании дверей, но, стоит открыть дверь еще раз, резервирование отменится. Вариант, когда мотор глохнет по постановке на охрану, предпочтителен.
  2. Кнопкой на брелоке – пока мотор работает, затяните ручник и затем нажмите кнопку 2 брелока. В этот момент произойдет резервирование автозапуска, дальнейшие действия – как в пункте 1
  3. При выключении зажигания – резервирование происходит автоматически, когда вы пытаетесь заглушить мотор ключом зажигания. Не стоит использовать такой режим.

Если у вас автомобиль с «автоматом», нет нужды в механизме «программной нейтрали». Поэтому механизмы резервирования автозапуска в первом и третьем варианте отличаются – в первом случае обязательно вытягивание ручника, во втором резервирование будет происходить при каждом выключении зажигания. Это удобнее зимой, чтобы не рисковать примерзанием колодок. В отличие от настройки на МКПП, мотор глохнет сразу при выключении зажигания.

После резервирования используется автозапуск – нажав или удержав кнопку 1 брелока либо воспользовавшись мобильным приложением, если у вас установлен телематический модуль. При этом порядок работы сигнализации таков:

  1. Срабатывает реле дублирования зажигания. Для автомобиля это то же, что и включение зажигания ключом.
  2. Подается сигнал на обходчик иммобилайзера, чтобы имитировать присутствие чипа.
  3. Через несколько секунд для отработки бензонасоса или прогрева свечей накаливания сигнал подается на реле стартера – происходит попытка запуска.

Дальнейшие действия определяются настройками: прокручивая стартер, сигнализация постоянно пытается определить сам факт запуска. Если информацию об этом можно считать с CAN-шины, то все просто, при аналоговом же подключении необходим сигнал в зависимости от настройки:

  • Резкий рост частоты сигнала на тахометрическом входе (настройка «по тахосигналу»)
  • Появление напряжения на входе (настройка («по генератору»)
  • Рост напряжения в бортовой сети (настройка «по зарядке аккумулятора) – худший способ, которого избегаем, так как он приводит к передержке стартера во включенном состоянии.

Если сигнализация не определила запуск, зажигание и стартер отключаются, после задержки цикл повторяется еще несколько раз. Не запустив мотор со всех попыток, сигнализация отправляет соответствующую информацию на брелок.

Способы программирования сигнализации Starline A93

Настройка Старлайн А93 может быть произведена двумя способами.

Первый – это использование специального оборудования для связи блока автосигнализации с компьютером: программатора. В этом случае на ПК или ноутбуке должна быть установлена программа Starline Master.

Таким способом можно выполнить программирование функций как на ещё не установленной сигнализации, так и на уже смонтированной в автомобиль. Когда система уже установлена на транспортное средство, то используется специальный переходник, который соединяет программатор и антенный кабель.

Настройку через приложение Starline Master, как правило, выполняют в установочных центрах. Через него же настраивают кан модули и осуществляют гибкое программирование доп каналов Старлайн а93.

Простые же пользователи могут самостоятельно произвести программирование функций, используя сервисную кнопку Starline a93 и брелок. Это и есть второй способ.

Багажник не открывается

Одной из причин также могут являться погодные условия, которые влияют на работоспособность датчика В результате он не может корректно передать сигнал от пульта к багажному отсеку.

Стандартные методы решения проблем:

  1. Провести диагностику сервопривода сигналки. Во время открывания багажника должен издасться щелчок. Если его не слышно, значит привод испорчен. В случае неисправности необходимо заменить винтовой зажим, который крепит тягу к устройству открытия багажника.
  2. Проверить проводку на наличие шумов. Если имеются поврежденные элементы, то необходимо заменить предохранитель. Для выполнения таких операций нужно обратиться к электрику в автосервисе.

При сбившихся настройках нужно:

  1. Выключить режим охраны.
  2. Нажать на кнопку Valet пять раз и включить зажигание. На экране коммуникатора появится значок с надписью AF.
  3. После длительного нажатия на третью кнопку и соответствующего звука включится режим настройки. Нажать клавишу 3 еще раз на несколько секунд.
  4. При помощи второй или третьей кнопки выбрать пункт под номером 13 для настройки канала.
  5. Установить значение 1 напротив цифры 13 с помощью короткого нажатия на клавишу один.
  6. Выключить зажигание.

 Загрузка …

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
