При повороте ключа в замке зажигания стартер молчит

Причины, почему не заводится Lada 4×4 (стартер не крутит)

Возможная неисправность Диагностика Способ решения
АКБ разряжен Стартер щелкает, но не крутит. Напряжение на выводах АКБ при включенных потребителях менее 12 В Зарядить или заменить АКБ
Окисление клемм АКБ или плохое соединение Стартер щелкает, но не крутит. При включении стартера напряжение на его выводах падает намного больше, чем на выводах АКБ Зачистить контакты, смазать вазелином и хорошо затянуть
Проблемы в проводке тягового (втягивающего) реле стартера, контакты зажигания 30 и 50 не замыкаются. При повороте ключа нет щелчка под капотом (реле не срабатывает). Проверить наличие напряжения на управляющем контакте втягивающего реле Зачистить контакты, смазать вазелином и хорошо затянуть. Заменить замок зажигания
Втягивающее реле стартера неисправно. При повороте ключа нет щелчка под капотом (реле не срабатывает), но на управляющем контакте втягивающего реле есть 12 В. Стартер крутиться при замыкании отверткой. Не крутит стартер только на горячую (когда двигатель прогрет) Заменить втягивающее реле стартера
Окислены контакты втягивающего реле, плохой контакт «масса» При повороте ключа есть щелчок под капотом, но стартер не крутит. Проверьте омметром сопротивление цепи «АКБ — стартер», а также провод «массы». Если цепи исправны, снимите стартер и проверьте работу его реле Зачистить контакты, смазать вазелином и хорошо затянуть. Заменить втягивающее реле
Обрыв или замыкание в удерживающей обмотке втягивающего реле При включении стартера из-под капота раздается треск. Напряжение на АКБ в пределах нормы. Реле проверяется омметром или по его чрезмерному нагреву Заменить втягивающее реле стартера
Обгорание коллектора стартера, зависание щеток или их сильный износ Стартер не крутится или крутится медленно. На снятом стартере проверьте усилие прижатия щеток к коллектору, их остаточную высоту, износ коллектора Отремонтируйте стартер. При сильном износе коллектора замените стартер
Обрыв или замыкание в обмотке якоря стартера Стартера не крутится или крутится медленно. Исправность обмотки проверяется омметром или по потемнению изоляции Заменить стартер
Пробуксовка муфты свободного хода Стартера крутится, но маховик неподвижен Замените муфту или стартер
Зубчатый венец проворачивается на маховике Стартер крутится, а маховик и коленвал неподвижны. Есть визг, вой со стороны картера сцепления Замените маховик
Двигатель или навесные агрегаты заклинило Проверить вращение коленвала, шкивы генератора, насоса охлаждающей жидкости и насоса гидроусилителя руля Выполнить ремонт двигателя или его навесных агрегатов
Повреждены шестерня привода стартера или зубья венца маховика Визуальный осмотр после снятия стартера Отремонтируйте или замените стартер, замените маховик

А вы сталкивались с проблемой запуска двигателя, когда стартер не крутит? В чем была причина вашей неисправности? Напомним, другие инструкции по ремонту и эксплуатации Lada 4×4 можно найти в этой категории или по содержанию.

Ключевые слова: стартер 4х4 | двигатель 4х4 | система зажигания 4х4 | система питания 4х4 | ЭСУД 4х4

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Доллар подорожал, АвтоВАЗ может повысить цены на LADA

Какое масло заливать в коробку передач автомобилей LADA

Шум, треск, стук скрип при повороте руля автомобиля Лада

Обзор и установка аэродинамических щитков колес на автомобили Лада

Состояние дорог, внешние условия в нашей стране таковы, что многих людям необходим автомобиль с повышенной проходимостью. Отличным вариантом, который сочетает в себе невысокую цену и хорошее качество считается Шевроле Нива

При эксплуатации этой машины отдельное внимание необходимо уделять стартеру, правилам его использования и ремонта

А еще интересно: Нива шевроле датчик скорости — Автожурнал MyDucato

28 январь 2020 LadaOnline 150 630

Часто владельцы внедорожника ВАЗ 2121 или 2131 сталкиваются с проблемами, связанными с запуском двигателя. Например, при повороте ключа зажигания стартер не крутит. Рассмотрим возможные проблемы стартера Lada 4×4 и способы их решения.

Если автомобиль никак не реагирует на поворот ключа, нужно последовательно проверять приборы в следующем порядке.

Стартер щёлкает, но не крутит двигатель

В чём причина этой частой неисправности? Если при запуске мотора стартер щелкает один раз, но не крутит, то значит, что неисправность в самом устройстве. Дело в том, что заряд доходит до устройства, втягивающее щёлкает (а значит, оно работает).

Причиной этих проблем с запуском может быть слабый заряд. В этом случае надо запустить мотор ещё пару раз с короткой паузой (20 или 30 секунд). Возможно, автомобиль получится завести. Если после нескольких попыток запуска двигатель не завёлся, то причины могут следующие:

  • Сломалась обгонная муфта (бендикс).
  • Обрыв главной обмотки стартера.
  • Короткое замыкание обмоток.
  • Вышло из строя втягивающее реле.
  • Стёрты щётки или втулки.

В этих случаях следует просто заменить сломанные детали.

Проблемы, связанные со стартером

Основные причины бывают связаны именно со стартером. Элементов, подверженных появлению неисправности, довольно много:

  • Неисправность втягивающего реле
  • Подгорание контактов
  • Неисправность бендикса
  • Износ шестерни
  • Короткое замыкание обмотки

Втягивающее реле сдвигает бендикс до зацепления его с маховиком. При залипании реле оно перестает двигаться и этого достаточно, чтобы стартер не реагировал. Для проверки необходимо подать напряжение непосредственно на силовые контакты. Если он заработал, значит, причина в нем.

Плохая работа втягивающего реле, отчего оно щелкает, часто бывает вызвана подгоранием пятаков контактов. Через них проходит очень большой ток, поэтому в случае подгорания необходимо разобрать реле и почистить контакты. Однако эта мера лишь временная, поскольку эти контакты с завода обрабатываются специальным покрытием, которое со временем стирается, а зачистив контакты, процесс износа лишь ускорится.

Бендикс может также быть причиной неисправности. Для его проверки также требуется замкнуть контакты на силовом реле. При исправном бендиксе ротор будет вращаться вместе с бендиксом, но здесь надо будет проверять зацепление шестерни с маховиком

Кроме того, необходимо обратить внимание на состояние зубьев шестерни и венца на маховике

Еще одной причиной может быть короткое замыкание обмотки. В этом случае даже при подаче напряжения напрямую на контакты стартера он будет молчать. Подтвердить короткое замыкание может снятие и разборка.

Неполадки с якорем стартера

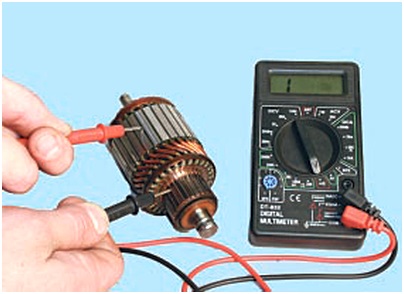

Проблемы с якорем также часто встречаются в процессе эксплуатации стартера. Одной из основных неприятностей является пробой на корпус. Выявить его несложно, выполнив «прозвонку» мультиметром или омметром.

При отсутствии измерительных приборов проверку можно выполнить с помощью лампочки, проводов и источника питания. Необходимо собрать схему, которая приведена на изображении ниже. Если по цепи потечет ток и лампочка загорится, то это значит, что якорь пришел в негодность и у него присутствует пробой на корпус.

Проблемы со стартером бывают из-за повреждений коллектора. Причины этому могут быть различные, но наиболее часто связаны с неправильной эксплуатацией или исчерпанием стартером ресурса.

Слишком долгий пуск ведет к перегреву пластин. Небольшие термические дефекты обычно устраняются шлифовкой. При существенных повреждениях восстановление коллекторной пластины нецелесообразно, поэтому якорь подлежит замене.

Причины возникновения неисправности

Прежде чем начать изучение причин неисправности, напоминаем, что здесь и далее мы говорим о треске стартера, который больше всего похож на громкий дребезг контактов электромагнитного реле. Если из-под капота слышится неприятный металлический скрежет, то он появляется из-за неполноценного зацепления обгонной муфты (бендикса стартера) с зубьями маховика – это совсем другая история.

Чаще всего стартер, при повороте ключа зажигания, трещит по трем причинам:

Разряженная аккумуляторная батарея

Чтобы разобраться с причиной возникновения треска из-за разряженной аккумуляторной батареи, давайте вспомним устройство стартера. При повороте ключа зажигания напряжение бортовой сети поступает на обмотку его втягивающего реле. Появляющиеся при этом электромагнитные силы заставляют двигаться якорь устройства. Он замыкает силовые контакты, которыми электродвигатель стартера подключается к аккумулятору, а кроме того, заставляет шестерню бендикса вступать в зацепление с маховиком.

При разряженной аккумуляторной батарее ее энергии может хватать, чтобы притянуть металлический сердечник – о том, чтобы провернуть коленчатый вал не может быть и речи. Как только замыкаются контакты стартера и подается питание на его электромотор, напряжение просаживается до такой степени, что электромагнит оказывается не в состоянии удерживать металлический сердечник. Под действием возвратной пружины он стремится занять исходное положение и размыкает силовые контакты. Восстановившееся напряжение способствует повторному втягиванию якоря, и ситуация воссоздается многократно.

Чтобы убедиться в том, что виновником проблемы является глубокий разряд аккумулятора, достаточно включить несколько потребителей (освещение, электродвигатель отопителя и др.) и нажать на звуковой сигнал. Последний либо не включится вообще, либо будет слышен с хрипами, пониженной амплитудой или затуханием.

Плохой контакт двигателя с «массой»

Картина происходящего практически неотличима от рассмотренного выше случая с той лишь разницей, что проверка на разряд аккумулятора завершается с отрицательным результатом – все потребители, включая звуковой сигнал, работают на полную силу.

А вместе с тем, определить, что причиной неисправности выступает плохой контакт между аккумуляторной батареей и двигателем, очень просто – достаточно обратить внимание на контрольную лампу давления масла, которая находится на панели приборов. Если напряжение в бортовой сети авто ниже нормы, то поворот замка зажигания в положение «Пуск» приведет к постепенному затуханию яркости свечения сигнальной лампы (как и всех других)

В случае, когда причиной треска втягивающего реле стартера выступает плохая «масса», попытка запуска двигателя приведет к полному ее угасанию в такт со щелчками втягивающего реле. В то же самое время другие индикаторы интенсивность свечения практически не меняют.

Объясняется все очень просто – «массой» датчика давления масла, как, впрочем, и стартера, является корпус. Поэтому, как только будет утерян электрический контакт между двигателем и аккумулятором, оба этих устройства синхронно перестают работать.

Обрыв или замыкание обмотки реле стартера

Еще одной причиной, из-за которой происходит треск втягивающего реле, является межвитковое замыкание или обрыв его удерживающей обмотки. Другими словами, усилий электромагнита становится недостаточно для того, чтобы удерживать в замкнутом состоянии силовые контакты реле стартера и осуществлять зацепление шестерни обгонной муфты с зубчатым венцом маховика. Под действием возвратной пружины бендикс стремится занять исходную позицию, а расположенная на якоре контактная площадка размыкает электрическое соединение. После этого втягивающая обмотка включается вновь и ситуация многократно повторяется, что и становится причиной треска.

Определить, что в данном случае вышло из строя втягивающее реле стартера, можно и по поведению расположенных на панели приборов контрольных ламп. В момент, когда слышны громкие щелчки включения стартера, их яркость не меняется – коммутация электродвигателя стартера происходит на столь короткое время, что напряжение аккумулятора практически не просаживается.

Ещё кое-что полезное для Вас:

Почему не крутит стартер?

Что делать, если машина не может завестись, при этом стартер не реагирует, щелкает, но не крутит и не схватывает? Почему не получается запустить мотор при повороте ключа, каковы причины неисправности? Одной из основных причин, по которой устройство не выключается, является отсутствие питания механизма. Возможно, это свидетельствует об отсутствии необходимого уровня напряжения в сети, что связано с разрядом аккумуляторной батареи. Если АКБ полностью разряжена или отключена, механизм не будет показывать признаков жизни.

Автомобильный стартер в разрезе

Если при повороте ключа стартер не щелкает, двигатель не запускается, то в первую очередь нужно проверить качество подключения кабелей аккумулятора. Возможно, провода аккумулятора не отсоединены от клемм, а просто окислились.

Если это так, то не стоит поднимать панику, нужно просто выполнить такие действия:

  • сначала нужно выключить аккумулятор и отключить от него клеммы;
  • используя наждачную бумагу, необходимо обработать внутренние части клемм аккумулятора, также потребуется произвести очистку контактов батареи;
  • после этого нужно проверить, насколько заряжен аккумулятор — для этого используется зарядное устройство;
  • далее, необходимо произвести диагностику целостности кабелей, а именно провода, предназначенного для питания стартера;
  • выполнив эти действия, клеммы аккумулятора нужно зафиксировать наиболее прочно, чтобы впоследствии они не отсоединились.

Зачастую одной из основных причин, почему стартер не крутит, при этом щелкает, является полностью разряженная батарея. Если с ключа не получается запустить ДВС, механизм может реагировать и демонстрировать некоторые признаки жизни. В частности, когда вы начнете поворачивать ключ, вы можете услышать тот характерный и мощный щелчок либо же механизм сможет прокрутить ДВС, но только один раз. Чтобы решить проблему на моторе бензин или дизель, попробуйте зарядить батарею — возможно, после этого силовой агрегат заведется.

Составные элементы механизма

Каждый автолюбитель знает, для чего в автомобиле нужен генератор — это устройство позволяет передавать напряжение на бортовую сеть и батарею.

Благодаря такой работе осуществляется дополнительный заряд АКБ, однако не стоит полагаться только на генератор, поскольку он не сможет полностью зарядить батарею:

  • в ходе заряда АКБ должен быть в спокойном состоянии;
  • когда работает генератор, на аккумулятор возлагает дополнительная нагрузка;
  • при движении АКБ в слабом режиме;
  • в любом случае, работа генератора позволит только частично возобновить уровень заряда батареи, потраченный на старт мотора.

Соответственно, если батарея разряжена полностью, рассчитывать только на ее заряд от генератора не стоит. Наиболее оптимальным вариантом будет зарядка устройства с помощью прибора ЗУ. Как показывает практика, в основном стартер не срабатывает, щелкает, но не крутит и не заводится мотор именно из-за АКБ. Однако в некоторых случаях бывает такое, что проблема обусловлена некорректной работой системы старта ДВС. При этом сам стартер может издавать нехарактерные для его работы звуки.

Окисление контактов АКБ

Если это так, и машина не заводится именно по этой причине, то вам придется потратить больше времени на ее выявление.

Ниже приведен список основных поломок, из-за которых не заводится дизель или бензиновый двигатель:

  1. Механизм мог отключить или периодически выключаться из-за того, что в сети случилось короткое замыкание. В результате этого могла сгореть одна из обмоток — таким образом, механизм даже может задымиться. Кроме того, характерным симптомом для этой поломки является неприятных запах гари в проводке.
  2. Выход из строя втягивающего реле. Это может привести к нарушению работы бендикса. Сам механизм отказывается контактировать с силовым агрегатом.
  3. Произошло истирание зубов бендикса, соответственно, этот компонент не может сработать и завести агрегат в результате отсутствия контактов.
  4. Произошла поломка в работе электрической схемы непосредственно стартера. Мог перегореть один из проводов либо выйти из строя один из контактов (автор видео — NazipovValera).

Отсутствие контакта

Плохой контакт в любом участке цепи может привести к тому, что ток есть, но стартер не крутит коленвал

Особое внимание следует уделить надежному контакту с «массой», которой является кузов автомобиля. «Минусовой» провод от аккумулятора к кузову должен быть надежно присоединен в обоих точках крепления, контактные клеммы зачищены и надежно зафиксированы

Также следует обратить внимание на «минусовой» провод, связывающий кузов и двигатель автомобиля – ведь стартер крепится непосредственно к блоку цилиндров двигателя и просадки напряжения при включении зажигания здесь недопустимы.

Почему стартер не работает

Стартер автомобиля представляет собой электродвигатель, который питается от АКБ и предназначен для запуска бензинового или дизельного мотора. По этой причине данному устройству свойственны как механические поломки, так и проблемы в электрических силовых цепях или неполадки в области контактов. Если стартер автомобиля не реагирует на поворот ключа в замке зажигания и не издает звуков (при определенных проблемах стартер щелкает или жужжит), тогда проверку следует начать со следующего:

  • определить полноту заряда аккумуляторной батареи (АКБ);
  • произвести диагностику контактной группы замка зажигания;
  • осуществить проверку тягового реле (втягивающего)
  • проверить работоспособность бендикса и самого стартера;

Контактную группу замка зажигания можно проверить очень быстро. Для этого достаточно вставить ключ и включить зажигание. Загорание лампочек на приборной панели четко укажет на то, что контактная группа находится в рабочем состоянии, то есть искать неполадки в замке зажигания следует только в том случае, если на приборной панели указанные лампочки после поворота ключа не горят.

В случае с подозрением на АКБ будет достаточно включить габариты или фары, после чего оценить горение лампочек на приборной панели и т.д. Если указанные энергопотребители горят очень тускло или вовсе не включаются, тогда высока вероятность глубокого разряда аккумулятора. Также следует проверить клеммы АКБ и крепление «массы» к кузову или двигателю. Недостаточный контакт или его отсутствие на клеммах или на проводе «массы» приведет к серьезным утечкам тока. Другими словами, стартеру не будет хватать питания от аккумулятора для запуска двигателя.

Отдельное внимание следует уделить «минусовому» проводу, который идет от АКБ и крепится к кузову автомобиля. Распространенной неполадкой является то, что контакт массы может пропадать не постоянно, а с определенной периодичностью.  Для устранения рекомендуется отсоединить массу в месте крепления к кузову, хорошо зачистить контакт, после чего повторить попытку запуска двигателя.. Чтобы проверить аккумулятор на автомобиле своими руками нужно снять минусовую клемму, после чего мультиметром замеряется напряжение на выходах АКБ

Показатель ниже 9В будет означать, что аккумулятор разряжен и его необходимо зарядить

Чтобы проверить аккумулятор на автомобиле своими руками нужно снять минусовую клемму, после чего мультиметром замеряется напряжение на выходах АКБ. Показатель ниже 9В будет означать, что аккумулятор разряжен и его необходимо зарядить.

Присутствие характерных щелчков стартера при попытке запуска двигателя, которые также сопровождаются заметным снижением яркости или полным затуханием лампочек на приборной панели, говорит о том, что щелкает втягивающее реле. Указанное реле может щелкать как в случае с разряженным аккумулятором, так и в результате неисправностей самого втягивающего или стартера.

Почему при повороте ключа отсутствует звук работающего стартера?

Конструкция стартера любого транспортного средства представляет собой мощный электромотор, источником питания которого служит автомобильный аккумулятор. Такому элементу свойственны как механические повреждения, вызванные неправильной эксплуатацией и естественным износом составляющих частей, так и неисправности связанные с его электрической частью. Когда в системе пуска силового агрегата не происходит никаких изменений после поворота ключа зажигания, стартер молчит, а его втягивающее реле не издает характерные щелчки, необходимо провести следующие диагностические мероприятия:

  1. Измерить напряжение источника питания
  2. Проверить состояние контактов в замке зажигания
  3. Выполнить тест на работоспособность втягивающего реле
  4. Провести диагностику стартера и его бендикса

Состояние контактов замка проверяется включением зажигания при помощи ключа. Загорание индикаторов на панели приборов является свидетельством рабочего состояния замка зажигания, если же этого не произошло, необходимо приступать к обнаружению неполадок.

Для проверки аккумуляторной батареи достаточно отсоединить минусовую клемму и измерить при помощи вольтметра напряжение источника питания. Если оно находится в пределах 9В, АКБ нуждается в подзарядке, поскольку ее емкости недостаточно для пуска двигателя.

Отчетливо слышимые характерные щелчки в области расположения стартера во время пуска мотора издает его тяговое реле. Заметим, что щелкать реле может как при наличии неисправности в нем или самом стартере, так и при разряженном источнике питания, при этом индикаторы на панели приборов светятся тускло, либо полностью гаснут.

Третий способ – замыкание

И наконец, мы подошли собственно к теме данной статьи: правильно замкнуть стартер отверткой. В этом случае не нужна грубая физическая сила или буксировка. Достаточно будет вооружиться простой отверткой, желательно с длинной рукоятью. Прежде, чем перейти непосредственно к алгоритму проведения процесса, давайте остановимся на вопросе: а чем лучше замкнуть стартер – отверткой, гаечным ключом или монтировкой? Отметим сразу, что монтировка – это вариант на черный день, когда под рукой не оказывается ни отвертки, ни ключа. Как правило, отвертка и ключ помогают в случаях, когда неисправно реле. Характерные щелчки из-под капота при повороте ключа в замке зажигания, тому полное подтверждение. Шестерня бендикса не в состоянии провернуть коленвала, так как реле не дает достаточно энергии. Остается замкнуть стартер, давая напряжение непосредственно на обмотки. Как и говорилось выше, желательно вооружиться большой отверткой или ключом, который бы достал обе силовые клеммы реле, чтобы их перемкнуть. Не забываем выставить рычаг коробки на холостой ход, а ручник затянуть до отказа. Ключ в замке зажигания надо повернуть на пол-оборота, чтобы зажглись соответствующие лампочки на панели приборов. Отвертка, приложенная к клеммам, в данном случае срабатывает, как само реле. Способ, как видим не хитрый. Но надо всегда быть начеку. Дело в том, что можно навредить катушке. Она легко выходит из строя, если несколько раз подряд делать такое. Просто на классических контактных системах катушка не имеет соответствующей защиты, как на бесконтактных системах. Чтобы обезопасить катушку от перегорания рекомендуется сделать следующее:

  • Попросить ассистента сесть в автомобиль;
  • Пусть он поставит ключ зажигания в положение зажигания, а вы в это время замкнете контакт.

Проблема будет решена в одну минуту. Но затем надо будет в обязательном порядке посетить автомастерскую, где стартер подвергнется тщательной диагностике со стороны специалистов. Они сразу же определят причину, устранят ее и вы больше не попадете под закон Мерфи. Хотя никто не может дать гарантии, что это не произойдет по истечении определенного промежутка времени.

Да Нет

Стартеры в автомобилях выходят из строя в среднем 1 раз в 5 лет. И здесь наблюдается следующая тенденция: в большинстве европейских и американских авто эту деталь приходится заменять намного реже, чем в продукции российского автопрома. В частности, даже в абсолютно новенькой машине марки ВАЗ стартер иногда ломается каждые 1.5-2 года.

Если вдруг в вашем авто случится такая поломка и возникнет необходимость завести его с вышедшим из строя стартером, вы сможете сделать это даже не имея под рукой практически никаких инструментов. Чтобы узнать, как замкнуть стартер,

Если же при этом вы застряли где-то в лесной глуши или в горах, то, возможно, вам стоит связаться с украинской Службой по Чрезвычайным Ситуациями.
