Pioneer mosfet 50wx4 настройка часов

Содержание:

Предназначение и соединение проводков
Технические характеристики
- Функции
Установка и настройка
Включение блютуз
Для чего настраивать магнитолу Pioneer
Настраиваем режим сабвуфера
Настройка сабвуфера в главном меню
- Настройка эквалайзера на магнитоле Pioneer
Радиоприёмник в машине
Внешний вид и функции
Руководство по эксплуатации
Как включить и выключить
- Как перезагрузить
- Как управлять магнитолой
Как установить магнитолу Pioneer
- Маркировка проводов
- Схема подключения
Настройки базовых функций на «Пионере»
Как установить магнитолу Pioneer
- Маркировка проводов
- Схема подключения
Радиоприёмник в машине

Предназначение и соединение проводков

Широкий желтый необходим для аккумуляторной батареи. Обязательно подводить его надо через предохранитель.
К зажиганию присоединяется широкий красный проводок. Это нужно для функционирования звуковой системы, когда зажигание включено. Нельзя соединять желтый и красный друг с другом. Это повлияет на быстрый разряд аккумулятора.
Широкий черный проводок является минусовым. Его крепят к автомобильному корпусу.
Бело-синие проводки контролируют работу сабвуфера, усилителя и антенны.
Серые подключают к переднему правому динамику (к клемме с плюсом). Такой же проводок, имеющий черную полосу соединяют с этой же колонкой, но с клеммой минусовой.
Белый цвет идет на левую переднюю колонку, к плюсовой клемме. Белый проводок с черной полоской нужен для минуса на эту же колонку.
Зеленый подводят к плюсу на заднем динамике слева. А зеленый с черной полоской к минусу клеммы.
Фиолетовый проводок предназначен для заднего правого динамика (его плюсу). А с полосой к минусу.

Существуют фото, где отдельно зафиксированы схемы по передней и задней колонкам. Для новичков это более понятные фото.

Схема подключения магнитолы

Технические характеристики

Инструкция по настройке и применению магнитолы pioneer mosfet 50wx4 (пионер мосфет) и как ее выключить

Рассматриваемое в обзоре устройство обладает такими техническими характеристиками:

вид — автомобильный проигрыватель;
формат корпуса — 1 din;
цвет лицевой панели — черный;
ТВ-тюнер — отсутствует;
способ питания — подсоединение к бортовой сети автомобиля с напряжением 12 В;
общее число звуковых каналов — 4;
средняя выходная мощность 1 канала — 40 Вт;
наибольшая выходная мощность — 400 Вт;
эквалайзер — присутствует;
диапазон рабочих частот — 20…20000 Гц;
возможность чтения CD/DVD дисков — отсутствует;
форматы воспроизводимых файлов — FLAC, MP3, WAV;
навигатор GPS — отсутствует;
модуль Bluetooth — не предусмотрен;
модуль Wi-Fi — отсутствует;
типы фронтальных разъемов — AUX, USB;
тип лицевой панели — съемная;
тип экрана — сегментный;
возможность управления устройством с помощью сенсорного экрана — отсутствует;
цвет подсветки экрана — белый;
аналоговые входы — отсутствуют;
тип аналогового выхода — RCA;
диапазоны частот улавливаемых радиоволн — AM, FM;
число ячеек памяти для записи радиостанций — 24;
совершение телефонных звонков по беспроводному модулю — отсутствует;
совместимые мобильные устройства — смартфоны на базе Android и iOS, плееры iPod;
возможность подключения камеры заднего обзора — отсутствует;
комплектация — набор монтажных кабелей, чехол для лицевой панели, ISO-адаптер, пульт дистанционного управления, инструкция по эксплуатации;
тип эквалайзера — 5-полосный;
посадочная глубина — 15,5 см;
ширина — 18 см;
высота — 5 см;
вес головного блока — 1,1 кг.

Функции

Мультимедийная система Пионер предлагает пользователю такие функции:

воспроизведение музыкальных композиций со сторонних носителей;
поиск и сохранение в памяти радиостанций, работающих в 2 частотных диапазонах;
считывание файлов со смартфонов, портативных плееров;
получение RDS-сигналов, применяемых для передачи дорожных новостей;
управление воспроизведением треков с помощью штатных рулевых кнопок;
управление функциями устройства с использованием проводного пульта;
несколько вариантов настройки эквалайзера.

Установка и настройка

Настройка часов в автомагнитоле пионер своими силами

В инструкции есть описание каждого шага по установке магнитолы. Для установки девайса необходимо:

Взять шахту, которая имеется в комплектации.
При помощи отвертки приподнять металлические лапки на приборной доске.
Закрепить установочную шахту.
Прикрутить конструкцию с помощью крепежных болтов.

После того, как устройство будет вмонтировано в автомобиль, можно переходить к выставлению основных параметров системы. После включения зажигания появится табло и меню, на котором нужно выбрать «SET UP» и после на выбор будут предложены пункты, касающиеся времени, даты, настроек динамиков, а также возможность перезагрузок и установки новых параметров.

Магнитола имеет возможность ловить радиостанции по всему миру. Есть возможность сохранить настройки для дальнейшего использования. В настройке эквалайзера имеется доступ только к параметрам частоты воспроизведения музыкального трека. Используя режим «Function», можно настроить уровень качества сигнала, нажав на пункт «FM Setting» и выбрав автоматический режим сохранения шести лучших радиостанций.

При проведении настройки необходимо предварительно отключить все функции улучшения звучания. Затем войти в настройки и для того, чтобы звук был качественным, выбрать:

SW SETTING 1. Данная команда на пульте регулирует сабвуфер. Здесь же в окне настроек можно выбрать режим функционирования усилителя

Этот режим выбирается на слух автолюбителя.
Важной функцией является SW SETTING 2. Он определяет верхнюю границу канала усилителя

Цифра, появившаяся на дисплее, означает, что выше этого уровня частоты усилитель действовать не может.
Функция «HPF» регулирует частоты динамика, если этот показатель будет выше, то он играть не будет.

При настройке аудио есть возможность отрегулировать звук между передним и задним приводом, произвести настройку правого и левого динамика, а также кривых эквалайзера. Если отмечается низкий уровень звучания, то возможна регулировка четкости звучания. Также возможна регулировка каждого источника звучания по отдельности.

Магнитолу лучше подключить, используя дополнительные провода для питания. Все это предохранит от проблем, связанных с проводкой. В большинстве транспортных средств

Штатные предохранители настроены на 7,5 А.

В магнитоле нет в наличии каких-либо элементов для отведения тепла. Это невыгодно отличает устройство от таких же аналогов, у которых большая часть конструкции расположена за радиатором. Настройка и подключение могут вызвать некоторые трудности, но их решение возможно после тщательного изучения инструкции и следования ее рекомендациям.

Таким образом, исследуя магнитолу Пионер можно отметить, что она вполне соответствует представленной технической характеристике. Большинство приобретателей модели отмечают положительные характеристики устройства. Отмечают, прежде всего, широкий спектр возможностей и приемлемую стоимость. Однако любое устройство может иметь как положительные, так и отрицательные характеристики.

Из положительных характеристик выделяются:

Простота в обращении.
Способность воспроизводить наиболее популярные форматы, которые существуют в настоящее время.
Соответствие действительности мощности, которая заявлена в технической характеристике устройства.
Звук можно отрегулировать при помощи цифрового такта.

Отрицательными характеристиками магнитолы являются ограниченные возможности для осуществления работ с электронными устройствами. Таким образом, положительных характеристик устройства гораздо больше, чем отрицательных, что говорит только в пользу приобретения магнитолы Pioneer MVH-280FD.

Включение блютуз

Тонкости настройки магнитолы pioneer в вашей машине

Не все модели магнитолы Пионер оборудованы встроенным Bluetooth-адаптером. Несмотря на это они могут предоставить владельцу возможность использовать беспроводные технологии после подключения через AUX-выход Bluetooth-техники.

Алгоритм настройки автомагнитолы с Bluetooth-модулем на борту и съемного AUX-приспособления отличается незначительно.

В инструкции к Pioneer описано, как подключить телефон на платформе «Андроид» к магнитоле. На первом этапе к ней надо подсоединить через USB телефон.

Чтобы узнать, как подключить телефон к магнитоле через блютуз, нет необходимости читать инструкцию, т. к. это делается так же, как и соединение смартфона с помощью беспроводных технологий с другими устройствами. Подключение может производиться со смартфона и с автомобильной магнитолы. При этом будут задействованы оба устройства, но в зависимости от способа соединения одно из них будет использовано больше. Техника подключения в этих 2 вариантах отличается.

В 1-м случае надо зайти в настройки смартфона и активировать функцию Bluetooth. Затем проведите сканирование для нахождения поблизости устройств, доступных для подключения. В ближайшее время на дисплее гаджета появится иконка автомобиля, его название или надпись с маркой магнитолы. Нажмите на это название и одобрите подключение выбранного устройства.

После этого на дисплее автомобильной магнитолы высветится запрос на разрешение подключения мобильного телефона. Когда соединение установлено, можно воспроизводить музыку со смартфона на магнитоле.

2-й способ похож на предыдущий. Для подключения Bluetooth надо зайти в параметры автомагнитолы, найти эту опцию и активировать ее. Затем выберите пункт «Поиск свободных устройств» и ждите, пока на дисплее не появится нужное название устройства. Подключитесь к смартфону. После этого на экране гаджета появится запрос на разрешение подключения, который надо подтвердить. Устройства будут взаимодействовать, и вы сможете пользоваться возможностями блютуз-технологии.

Для чего настраивать магнитолу Pioneer

Аудиосистема в машине состоит из нескольких компонентов. Первые варианты комплектовались минимумом — пара динамиков на задней полке и радиоприёмник на передней торпеде. Но прогресс не стоит на месте — приёмник заменили на магнитолу, а количество динамиков выросло в несколько раз. Если магнитола в автомобиль устанавливается на заводе — настраивать обычно ничего не надо. Но аппаратура нескольких фирм (среди которых лидер в аудиотехнике — Pioneer), как правило, покупается владельцем отдельно. В то же время и динамики в автомобиле бывают разные. Чтобы оптимально настроить качество звука, «подружить» существующие динамики с новой магнитолой, в последней нужно провести несколько настроек.

Настраиваем режим сабвуфера

Для настройки режима нам придется поработать с предварительными настройками, которые у Пионера, к счастью, имеются в наличии. Оказаться в меню этих настроек несложно. Для этого нужно выключить магнитолу и затем надавить на кнопку включения (слева вверху) и удерживать ее в таком положении, пока не загорится дисплей. Загорелся? Вот и все, теперь вы находитесь в меню предварительных настроек.В качестве отступления скажем, что почти все опции, о которых пойдет речь ниже, всегда были на таких магнитолах, с той разницей, что вход в эти настройки совершался по-разному. Это либо удержание джойстика в утопленном положении, либо удержание кнопки «функции». Но при этом магнитолу необходимо отключить – иначе в предварительное меню зайти нельзя.Пойдем дальше. Итак, перед вами перечень предварительных настроек. Покрутите рукоятку, чтобы выяснить, какие опции имеются в наличии. Там вы можете увидеть настройки языка, поиск радиостанций, включение дополнительных входов и т. д. Но вам нужно найти название SW Control.Чтобы найти это название, крутите рукоятку. Нашли? Очень хорошо. Далее жмите на джойстик и смотрите на экран. На нем должна всплыть надпись REAR SP FUL, которая сообщит вам о том, что весь звук уходит на задние колонки, а нам необходимо, чтобы система вошла в режим сабвуфера.Крутите ручку далее, до тех пор, пока FUL не поменяется на SW. Так и оставьте. С предварительными настройками все закончено. Теперь включите магнитолу, нажав кнопку включения

Как только появится звук, вы сразу обратите внимание на то, что задние колонки не слышно вообще.Не пугайтесь, потому что это совершенно нормально. Ведь вы при помощи предварительных настроек всего лишь ввели задние колонки в искомый режим, а теперь их предстоит еще и настроить.Повторно зайдите в «Аудио», благо теперь вы уже в курсе, как это сделать

В этом меню вращайте ручку джойстика, чтобы найти обозначение SW SETTING1. После этого коротко утопите джойстик, и в результате вы увидите в левой стороне дисплея пункт SW, а с правой стороны могут высветиться целых три пункта: NORMAL, REV и OFF. Ну, с OFF все ясно – это выключение режима. Для настроек вам эта функция не понадобится.А вот команда NORMAL означает, что динамики функционируют в нормальном режиме при диффузоре, работающем вверх. Надпись REV означает, что динамики работают в режиме реверса при диффузоре, работающем вниз. Вращая рукоятку, остановитесь на каком-либо из этих режимов. Кстати, опытные автолюбители знают, что автомашинам с кузовом типа «седан» лучше всего подходит режим реверса.После того, как вы запустили выбранный режим, поверните джойстик влево и выйдите из настроек. А теперь крутите ручку джойстика, чтобы найти меню SW SETTING2. Вы его найдете, поворачивая рукоятку вправо. Это будет следующее меню, с которым вам предстоит поработать.Утопите джойстик и зажгите таким образом на дисплее SW 80 HZ 0. Даем расшифровку: 80 – фильтр частоты. То есть, именно такая частота идет на колонки. Если они у вас овальной формы, то в таком случае диапазон частоты можно ограничить до 50 герц.При таком срезе получается приятный насыщенный бас в сабовом режиме. Но если вас что-то не устроило, то здесь вы можете провести эксперименты с разными вариантами. Поворачивая ручку вправо, вы обнаружите показатели уровня мощности режима от -6 до +6. Методом проверки выберете тот показатель, при котором на динамиках не будет искажений. Вот и все. Настройка режима сабвуфера завершена.Выходите из меню с помощью все той же кнопки BAND. После этого проконтролируйте тыл на разных уровнях громкости и при необходимости отрегулируйте мощность звука.

Настройка сабвуфера в главном меню

Теперь нам нужен пункт меню SW SETTING2 – ищем его, вращая джойстик до тех пор, пока не увидим надпись SW 80 HZ 0. Вращая рукоять панели управления, устанавливаем значение частоты на уровне 50 Гц или на другом, в зависимости от ваших личных предпочтений к качеству звучания. Сделав свой выбор, вращаем рукоятку далее до момента, пока не замигает цифра 0 для установки мощности режима (он устанавливается в диапазоне -6 +6), и устанавливаем его на приемлемой мощности звучания без искажений. Выходим из меню с помощью кнопки Band.

Далее необходимо настроить тонкомпенсацию магнитолы. Для этого снова вращаем джойстик, пока не загорится надпись LOUDNESS с тремя возможными значениями – низкий, средний и высокий. Нам нужно значение HIGT – устанавливаем его и снова выходим обратно в меню.

Настройка эквалайзера на магнитоле Pioneer

Последний штрих в настройке магнитолы – это выбор мощности и регулировка эквалайзера. Для этого ищем пункт меню EQ SETTING1 и находим его вместе с тремя уровнями состояния: низкая, средняя и высокая частота. Настройки эквалайзера вы можете регулировать на свое усмотрение, но желательно, чтобы уровень низких частот не превышал 0-1. Выбрав подходящее качество звучания частот, вы получаете мощный и насыщенный звук аудиосистемы в своем автомобиле.

Настройка магнитолы Pioneer MVH серии 150UB и других моделей магнитолы Пионер имеет сходные принципы, возможны отличия по количеству выбираемых пунктов настройки. Большинство пользователей этих устройств отмечают большие возможности для индивидуальной настройки качества и мощности звучания, высокое качество звука после настройки, а также интуитивно понятное и легко управляемое меню управления. Широкие возможности для воспроизведения файлов любого формата также относятся к преимуществам этой марки магнитолы.

«>

Радиоприёмник в машине

Станции в магнитоле настраиваются тремя способами. В зависимости от модели можно запомнить 18 или более станций.

Способ первый — самый простой

Зная частоту станции, короткими нажатиями кнопок влево-вправо набирают её на дисплее.
Затем удерживают одну из шести кнопок (1–6) под дисплеем. Набранная станция будет записана в память, о чём на экране появится соответствующее указание в виде цифры, повторяющей номер кнопки.
Набирают следующую частоту и нажимают следующую свободную кнопку.
Дожидаются индикации на дисплее.

Так повторяют 6 раз — для шести разных станций.

Способ второй

Находясь в режиме приёмника, удерживают кнопку вправо в течение одной секунды.
Магнитола начнёт поиск станции.
Найдя первую — перейдёт в режим воспроизведения.
Если станция устраивает, сохраняют её нажатием кнопок ниже дисплея.
Затем повторяют пункты 1–4 для выбора следующих станций

Запоминание станции и выбор банков так же, как и в первом варианте.

Способ третий

Из главного меню переходят в меню функций.
Листая его, находят параметр BSM.
Выбирают нажатием стрелки вверх или вправо.
Ждут некоторое время.
Магнитола проверит весь диапазон, найдёт станции и выстроит их по уровню сигнала.
Затем включит первую на воспроизведение.
Сохранять станции можно так же, как и в других способах. Листать выбранные можно однократными короткими нажатиями кнопок под дисплеем.

В этом способе есть одно но — не все отечественные радиостанции попадают в список найденных по разным причинам. Если пройден весь список, но не нашлась желаемая станция, можно поступить следующим образом:

Выходят в главное меню радиоприёмника (выход осуществляется так же, как в главное меню всего аппарата — см. выше).
Полистав его ручкой громкости, находят надпись вида FM:… Вместо точек будут какие-то цифры, обычно 100.
Поиграв кнопками влево-вправо, выбирают FM:50 и подтверждают выбор.
Выйдя из меню, запускают поиск снова.
Так как только что был уменьшен вдвое шаг частот, здесь нужно запастись терпением.
Может быть, такой вариант найдёт нужную станцию.

Можно поэкспериментировать с шагом поиска, но если станции по-прежнему нет, быстрее будет выбрать её первым из описанных способов.

Внешний вид и функции

Для примера возьмем автомагнитолу Pioneer DEH-5000UB. На передней панели находится большой дисплей с цифро-буквенной индикацией и кнопками управления. Он состоит из 16 символов. Изменить подсветку дисплея позволяют цветовые комбинации из 10 цветов. Основная часть дисплея отображает информацию:

в режиме «тюнер» — отображаются диапазон и частота;
в режиме RDS — отображаются название программы, PTY-информация и текстовая информация;
встроенный проигрыватель компакт-дисков и USB-аудиоплеер — отображаются текстовая информация и время, прошедшее с начала воспроизведения.

На задней панели расположены USB и вспомогательный (AUX) входы. К ним подключаются внешние аудио источники.

Для управления устройством имеется диск управления, который работает как джойстик. Сам джойстик — рычажок MULTI-CONTROL — можно поворачивать, сдвигать вправо, влево, вверх или вниз. Нажимая кнопку SRC несколько раз выбираем один из сигналов: TUNER, COMPACT DISC, USB, AUX. Тюнер имеет три фиксированных диапазона, каждый из которых настраивается на 6 радиостанций и обеспечивает устойчивый прием FM и AM диапазонов.

Для выравнивания громкости предусмотрена функция непрерывного сэмплирования. Существует много возможностей для управления встроенным проигрывателем компакт-дисков: выбор папки, выбор дорожки, ускоренная перемотка и пр.

Дополнительный линейный выход через разъем RCA позволяет соединять магнитолу с внешним усилителем или активным сабвуфером, для лучшего звучания низких частот.

Руководство по эксплуатации

Все настройки магнитолы Pioneer проводятся с панели управления, которая состоит из многофункционального регулятора-джойстика и нескольких кнопок. Кроме поиска и запоминания радиостанций FM-тюнера, настраиваются акустические характеристики проигрывателя компакт-дисков. Порядок действий подробно изложен в разделе «Регулировка аудиопараметров». В большинстве случаев имеющейся информации достаточно для самостоятельного проведения регулировок.

Как установить и подключить

Во многих машинах автомагнитола устанавливается в центральной консоли. Монтаж устройства трудностей не вызывает. Штатное место соответствует 1 или 2 DIN типоразмеру приемника. Если ранее использовавшееся головное устройство было подключено через разъем ISO, то его необходимо просто подсоединить к колодке на тыльной стороне магнитолы. В противном случае нужно купить подходящую к данной модели фишку и перепаять провода.

Для того чтобы приемник не потреблял энергию при выключенном зажигании, в разрыв питающего провода устанавливают кнопку, разрывающую цепь. Чаще всего питание аппарата берут от бортового потребителя, подключенного после замка зажигания.

Как настроить

Настройка магнитолы Пионер проводится с помощью регулятора-джойстика. Все регулировки осуществляются из главного меню, которое вызывается нажатием регулятора Multi-Control. После этого нужно выбрать окно Audio, и повторно нажать джойстик. На открывшемся экране выбирают необходимую функцию. На новом головном устройстве все регулировки имеют значение «0».

Чтобы вернуться к первоначальному экрану, нужно нажать кнопку Band/Esc. Возврат к главному меню проводится клавишей Disc/Back/Scrl. Для этого ее нужно удерживать до появления картинки, а просто нажатие приведет к предыдущему меню.

Функции

В инструкции по применению подробно рассказано, как настроить на устройстве все доступные функции. Больше всего затруднений вызывает поиск и запоминание радиостанций на FM-приемнике и регулировка параметров аудиосистемы. На многих моделях Pioneer Mosfet 50Wx4 имеется возможность использования громкой связи. Для ее настройки необходимо включить функцию Bluetooth на телефоне и приемнике. После нескольких секунд поиска на экране отразится информация о соединении устройств.

Настройку радиостанций можно проводить в автоматическом или ручном режиме. Для этого необходимо зайти в главное меню и найти функцию BSM (автоматический поиск). После ее включения начнется поиск радиостанций с частотой вещания от меньшей к большей. Чтобы записать понравившуюся передачу, необходимо нажать кнопку от 1 до 6.

Как выключить

Выключить магнитолу Pioneer можно 2 способами:

Кнопкой OFF. Для этого необходимо нажать на клавишу и удерживать ее до отключения устройства.
Выключением зажигания. Чаще всего таким способом отключают аппарат при постановке автомобиля в гараж или на стоянку. После поворота ключа в положение «0» обесточиваются все потребители, запитанные после замка зажигания.

Необходимо помнить, что выключив магнитолу ключом, при пуске двигателя она включится автоматически в режим, который был до выключения.

Как включить и выключить

Чтобы включить головное устройство, требуется предварительно обеспечить подачу напряжения, повернув ключ в замке зажигания. Затем пользователь активирует устройство нажатием на кнопку SRS/OFF. При включении на дисплее отображается частота принимаемой радиостанции или параметры трека, воспроизводимого проигрывателем. Не рекомендуется оставлять головное устройство включенным при заглушенном двигателе, поскольку существует вероятность разрядки аккумулятора автомобиля.

При работающем моторе можно выключить магнитолу Pioneer путем снятия фронтальной панели. Допускается отключить устройство длительным нажатием на кнопку SRS/OFF, предварительно необходимо зайти в меню регулировки и отключить параметры энергосбережения. Магнитофоны, оборудованные инфракрасным управлением, отключаются нажатием на клавишу, вынесенную на пульт (реализовано только на части моделей).

Как перезагрузить

При некорректной настройке или сбоях рабочего алгоритма микропроцессора рекомендуется вернуть параметры проигрывателя к заводским значениям. Чтобы перезагрузить головное устройство требуется нажать тонким предметом на скрытую кнопку RESET, размещенную на фронтальной панели. Изделия со съемной панелью оснащаются клавишей на передней части корпуса (рядом с коммутационной колодкой). Кнопка удерживается нажатой 4-5 секунд, для дальнейшей эксплуатации требуется настроить параметры магнитофона.

Как управлять магнитолой

Управление магнитолой выполняется поворотным регулятором и кнопками, расположенными на фронтальной панели. Назначение клавиш, указанное в инструкции по эксплуатации, зависит от модификации мультимедийного устройства. Часть головных устройств поддерживает штатные кнопки управления, вынесенные на рулевое колесо.

Пульт подключается через специальный конвертер сигнала к разъему, расположенному на задней стенке корпуса. На части изделий встречается инфракрасный пульт, на панели имеется приемник сигналов, закрытый затемненным стеклом.

Как установить магнитолу Pioneer

Итак, выбор пал в пользу автомагнитолы Пионер. Стоит отметить, что подобные аудиосистемы снискали завидную популярность среди наших соотечественников во многом благодаря хорошим техническим показателям и простоте монтажа.

Представленная магнитола отвечает всем требованиям и стандартам, предъявляемым к современным аудиосистемам.

Рассмотрим наиболее подробно все особенности самостоятельной установки магнитолы на автомобиль.

Маркировка проводов

С целью упрощения монтажа любого электрооборудования, изоляция проводов окрашивается в определенный цвет. Таким образом, каждому цвету соответствует конкретные функциональные особенности подводных магистралей.

При подключении магнитолы нужно в первую очередь руководствоваться схемой подключения, прилагаемой в комплекте.

Помимо этого, в комплектацию магнитолы Пионер, как правило, входят 2 контактных штекера, в простонародье именуемые «фишки». Каждая фишка вмещает в себя 4 пары контактов.

Одна из фишек предназначена для подачи питания, другая же служит для подключения акустической системы. В том случае, если так называемая «фишка» отсутствует, не стоит отчаиваться. Её всегда можно приобрести в любом автомагазине.

Прежде чем приступать к непосредственному подключению магнитолы к сети автомобиля, необходимо разобраться в назначении каждого провода.

В большинстве своём цветовая гамма подводных линий магнитолы ограничивается следующими цветами:

Красный провод принято относить к питающей линии, подающей напряжение на магнитолу, при включенном зажигании.

Синяя изоляция указывает на плюсовой контакт, идущий на антенну приемника.

Желтый вывод является питающим выводом, подающим напряжение непосредственно от АКБ, через плавкий предохранитель.

Черный цвет сигнализирует о массовом выводе.

Все остальные провода, в зависимости от вида магнитолы отвечают за питание динамиков. Фиолетовый, белый, черный и зеленый – все они относятся к питающим линиям.

Аналогичная расцветка проводов с наличием черной полосы указывает на минусовую принадлежность данного провода.

Схема подключения

Самостоятельное подключение магнитолы не должно вызвать серьезных затруднений. Достаточно руководствоваться представленной ниже схеме и придерживаться ряда указаний и рекомендаций.

Несмотря на всю простоту монтажа, нередко возникают так называемые нештатные ситуации, когда не представляется возможным разобраться в расположении соответствующих контактов на штекере магнитолы.

В таких случаях, будет наиболее целесообразно обратиться к наглядной схеме штекера Пионер, где последовательно указаны все контакты. Каждое цифровое обозначение контакта на схеме соответствует цветовому оттенку определенного провода.

Важно помнить, что при фиксации проводов необходимо позаботиться об их надлежащей изоляции. Соседние провода не должны соприкасаться друг с другом токопроводящими поверхностями

Настройки базовых функций на «Пионере»

Отключите «Демо»

Прежде чем вносить изменения в настройки магнитолы, отключают режим «Demo». Магнитола Pioneer и ряд других современных автомобильных аудиосистем имеют режим демонстрации функционала. Пока его не выключат, любая настройка будет сохраняться ровно до момента выключения. Если нет желания при каждом включении настраивать свои предпочтения заново — режим нужно выключить.

Главная ручка управления на магнитолах «Pioneer» c подписями главных кнопок управления

Делается это следующим образом:

Выключают магнитолу (нажимают и удерживают клавишу SRC, пока дисплей не погаснет).
Нажимают ту же клавишу ещё раз, удерживают её до появления стартового меню.
Регулятором громкости выбирают в меню опцию «Система», а затем «Demo». Справа от неё будет указано положение On.
Любой из стрелок по бокам ручки громкости переключают положение в Off.
Для сохранения настроек нажимают клавишу Band. Режим выключен, сохранен в памяти, магнитола выключается. Можно переходить к другим настройкам.

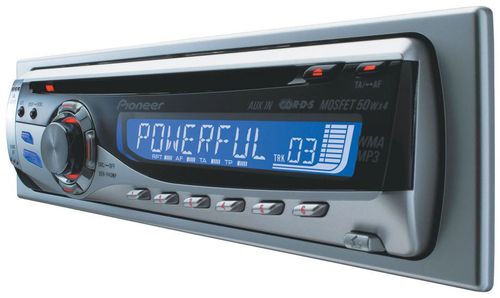

Ручка громкости в технике этого бренда также выполняет функции джойстика — кроме вращения, её можно утапливать и двигать вверх-вниз или влево-вправо для выполнения определённых настроек.

Настройка времени

Повторяют пункты 1–2 из вышеописанной инструкции.
Затем вращением ручки в меню выбирают раздел «Система».
Нажимают ручку и в новом меню выбирают настройку часов.
Стрелкой вправо входят в настройки.
Вращением «Громкости» против/по часовой стрелке устанавливают значение.
Однократным нажатием на неё подтверждают.
Стрелкой влево выходят из настройки.

Язык и календарь

Как и часы — эти параметры находятся в меню «Система». Принцип настройки полностью повторяет установку часов. Как и часы, календарь можно выставлять по отдельности — день, месяц, год.
