Выбор лампы

Тип

Итак, если на вашем автомобиле не горит лампочка ближнего света, то, скорее всего, причиной тому является ее перегорание. Соответственно, прежде чем притупить к замене, нужно выбрать и приобрести новую лампу.

Для этого, прежде всего, необходимо разобраться какая лампа ближнего света на Нива Шевроле установлена. Существует два их типа:

Тип лампы	Особенности
H4	Двухнитевые (совмещен дальний и ближний свет)
Н7	Однонитевые

Галогенная лампочка стандарта H7

В нашем случае потребуется лампа ближнего света Н7 – на Нива Шевроле блок фара разделена на два отсека, соответственно используются отдельные однонитевые лампочки для ближнего и дальнего освещения.

Ксеноновая лампочка H7

На что обращать внимание при выборе

Конечно, помимо типа конструкции осветительного элемента необходимо еще обратить внимание на некоторые его характеристики. Наиболее важным параметром является мощность светового потока

Во многом он зависит от принципа работы осветительного элемента.

Ниже приведем сравнение мощности световых потоков на один ватт мощности разных типов ламп:

Тип лампы	Мощность светового потока, 12 лм/Вт
Накаливания	12
Галогенная	16
Галогенная с кварцевым стеклом	24
Ксеноновая дуговая	91
Светодиод	132
Натриевая газоразрядная	До 200

От принципа работы осветительного элемента зависит не только мощность светового потока, но и его цена. Наиболее доступными являются галогеновые лампочки, а самыми дорогими – ксеноновые и светодиодные.

На фото – светодиодная лампочка

Следует о, помимо дешевизны обладают и другими достоинствами:

Хорошая проникающая способность светового потока. Поэтому они лучше других освещают дорогу в непогоду.
Не требуют установки дополнительного оборудования, в отличие от светодиодных и ксеноновых. Поэтому не составляет труда выполнить замену лампочки своими руками.

Поэтому, несмотря на меньшую яркость и желтоватый цвет светового потока, они являются наиболее распространенными.

Схема блок-фары

О причинах нарушения регулировок

Ремонт раздатки на ниве 21213, как отцентровать, регулировка своими руками

Автомобили имеют правильно настроенное головное освещение. К сожалению эти настройки нарушаются. Причин этому может быть много, например, такие как:

Нарушение геометрии кузова;
Замена фар;
Ремонт передней подвески;
Монтаж другой резины на колёса.

Световой поток головного освещения будет направляться вверх или вниз, а то и в стороны. Иногда неуместное и неумелое вмешательство владельцев машин приводит к нарушениям в освещении. В любом из этих случаев нужно производить регулировку света.

Как отрегулировать фары на НИВА 21213

Натяжек ремня на ниве шевроле. натягиваем ремень генератора на ниве шевроле правильно

Чтобы отрегулировать оптику на Ниве 2121, необходимо:

Разобраться с устройством приборов освещения.
Приготовить инструменты и материалы.
Поставить Ниву на ровную площадку.
Нарисовать схему используя проверочный щиток.

Изучить устройство оптики Нивы можно с помощью мануала. Инструкция выдается при покупке авто. Если вы владелец подержанной машины, то мануал можно найти на одном из тематических сайтов.

Из инструментов потребуется:

крестообразная отвертка;
щиток для прикрытия фары.

Также рекомендуется проверить давление шин, заправить автомобиль бензином до определенной отметки. Долейте антифриз, омывающую жидкость. На переднее сидение следует положить груз, равный весу водителя. Из багажника вытащите запасное колесо, габаритные, тяжелые вещи. Т.е. необходимо привести Ниву в полное «боевое» состояние, в котором она чаще всего эксплуатируется.

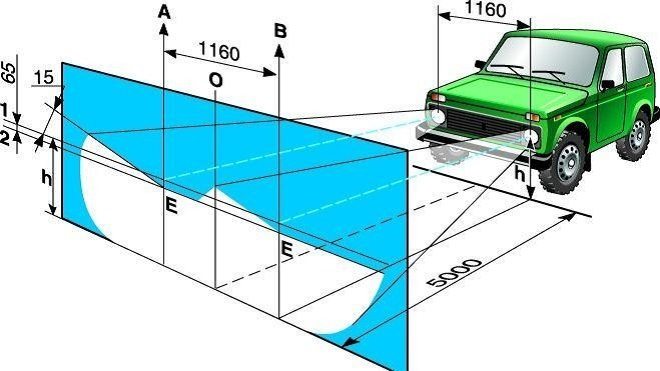

На стенде необходимо нарисовать схему регулировки. Она одинакова для всех транспортных средств.

Как уже упоминалось, первым делом необходимо нарисовать разметку на проверочном стенде. Делается это так:

Рисуем ось симметрии посередине стенда.
Прочерчиваем две прямые линии от пола до конца стенда. Они должны проходить точно по центру фар.
Рисуем две параллельные линии. Высота первой равна уровню над полом, второй — 120 мм. Если установлен гидрокорректор, снижаем высоту на 65 мм.
Ставим ручку гидрокорректора в положение минимальной нагрузки.

Теперь о том, как производится регулировка фар:

Ставим Ниву перед стендом. Расстояние – 5 метров.
Очищаем оптику средством с этиловым спиртом.
Заводим автомобиль. Иначе аккумулятор может сесть.
Включаем ближний свет.
Открываем капот.
Закрывает одну из фар специальным щитком.
Выставляем пучки в вертикальном направлении. Берем крестовую отвертку и поворачиваем регулировочный винт. Он находится со стороны радиаторной решетки. Поворачиваем винты в одном направлении на одинаковое количество оборотов. Допускается погрешность, максимум три щелчка.
Регулируем горизонтальную плоскость. Для этого используются те же самые винты, только теперь их нужно вращать в противоположные сторону. Первый – против часовой стрелки, второй – по часовой. Обороты делаем одновременно.
В процессе вращения добиваемся эффекта расположения светового пучка не выше горизонтальной линии щитка. Наклонная при этом должна пересечься с линиями в вертикальном направлении по центрам правой и левой детали.
Выставляем свет на второй фаре автомобиля Нива.
Проверяем отрегулированные элементы сначала на стенде, потом на дороге.

Даже самая точная ручная коррекция уступает автоматической регулировке. С помощью автокоррекции можно добиться более высоких характеристик. Это также будет влиять на последующую эксплуатацию Нивы. Автокоррекцию рекомендуется выполнять, когда установлены ксеноновые либо галогенные фары.

Главное преимущество автоматического корректора – световой луч выставляется и поддерживается в соответствии с дорожными условиями. Учитывается характер движения транспортного средства. А именно:

езда по неровной дороге;
повороты вправо, влево;
торможение;
подъем в гору.

Автоматический корректор состоит из:

2-3 датчиков дорожного просвета (устанавливается спереди и сзади);
электронного блока;
исполнительных механизмов.

Как устанавливается автокорректор на Ниву:

Снимаются фары.
Убирается старый ручной корректор.
Крепится новое гнездо датчика на герметик.
В него устанавливается корректор фар.
Снизу крепится датчик клиренса.
Протягивается провод устройства через тоннель с трубками.

Дополнительную корректировку проводить не нужно. Фары будут сами регулироваться, учитывая нагрузку Нивы и характера ее движения. Сама установка займет не более 10 минут. Единственный недостаток этого устройства – высокая стоимость. Стоимость электромеханического корректора начинается от 1700 руб., но для монтажа придется только купить герметик.

Если на машине установлен гидрокорректор фар, то их регулировку можно выполнить с его помощью, не выходя из салона транспортного средства.

На фото выше показан исполнительный орган гидрокорректора. Регулировка положения отражателя фары производится изменением длины штока, которое меняется под гидравлическим давлением.

Если была замена элементов передней подвески, или поменяли тип резины, регулировку можно выполнить своими силами.

Если не получается отрегулировать фары на НИВА 2121,21213,21214 тогда смотрите это видео до конца.

Как отрегулировать фары

Расширители арок на ниве

Чтобы отрегулировать оптику на Ниве 2121, необходимо:

Разобраться с устройством приборов освещения.
Приготовить инструменты и материалы.
Поставить Ниву на ровную площадку.
Нарисовать схему используя проверочный щиток.

Необходимые инструменты и материалы

Из инструментов потребуется:

крестообразная отвертка;
щиток для прикрытия фары.

Помимо инструментов необходимо подготовить площадку для проверки. Она будет служить регулировочным стендом. Ей может оказаться:

На стенде необходимо нарисовать схему регулировки. Она одинакова для всех транспортных средств.

Читать дальше: Предварительный договор купли продажи транспортного средства

Пошаговая инструкция и схема работы

Как уже упоминалось, первым делом необходимо нарисовать разметку на проверочном стенде. Делается это так:

Рисуем ось симметрии посередине стенда.
Прочерчиваем две прямые линии от пола до конца стенда. Они должны проходить точно по центру фар.
Рисуем две параллельные линии. Высота первой равна уровню над полом, второй — 120 мм. Если установлен гидрокорректор, снижаем высоту на 65 мм.
Ставим ручку гидрокорректора в положение минимальной нагрузки.

Следите, чтобы поверхность местности, где расположен автомобиль, была ровной, без скатов и возвышений.

Теперь о том, как производится регулировка фар:

Ставим Ниву перед стендом. Расстояние – 5 метров.
Очищаем оптику средством с этиловым спиртом.
Заводим автомобиль. Иначе аккумулятор может сесть.
Включаем ближний свет.
Открываем капот.
Закрывает одну из фар специальным щитком.
Выставляем пучки в вертикальном направлении. Берем крестовую отвертку и поворачиваем регулировочный винт. Он находится со стороны радиаторной решетки. Поворачиваем винты в одном направлении на одинаковое количество оборотов. Допускается погрешность, максимум три щелчка.
Регулируем горизонтальную плоскость. Для этого используются те же самые винты, только теперь их нужно вращать в противоположные сторону. Первый – против часовой стрелки, второй – по часовой. Обороты делаем одновременно.
В процессе вращения добиваемся эффекта расположения светового пучка не выше горизонтальной линии щитка. Наклонная при этом должна пересечься с линиями в вертикальном направлении по центрам правой и левой детали.
Выставляем свет на второй фаре автомобиля Нива.
Проверяем отрегулированные элементы сначала на стенде, потом на дороге.

езда по неровной дороге;
повороты вправо, влево;
торможение;
подъем в гору.

Автоматический корректор состоит из:

2-3 датчиков дорожного просвета (устанавливается спереди и сзади);
электронного блока;
исполнительных механизмов.

С помощью блока отслеживается дорожный просвет разных осей Нивы. Т.е. он автоматически определяет наклон кузова. Эти данные обрабатываются и угол наклона фар корректируется.

Как устанавливается автокорректор на Ниву:

Снимаются фары.
Убирается старый ручной корректор.
Крепится новое гнездо датчика на герметик.
В него устанавливается корректор фар.
Снизу крепится датчик клиренса.
Протягивается провод устройства через тоннель с трубками.

Как видите, владельцы Нивы могут самостоятельно выставить пучки света на фарах без применения подручных средств. Главное четко следовать инструкции и правильно подготовить проверочную площадку.

Немного истории.

Первая Нива увидела свет в конце 70х. Не смотря на прорывную, для тех лет, конструкцию, Нива унаследовала оптические приборы от ВАЗ 2101, а если поковыряться до истоков, то мы придем к первым электрическим фарам!

Фара диаметром 7 дюймов с лампой с двумя нитями накаливания, была запатентована фирмой Bosh в 1919г., конечно, она несколько видоизменялась, но крепления её оставались неизменными.

Вот пример 7ми дюймовых фар на Виллисе (один из первых джипов):

И в наши дни стандартные 7ми дюймовые фары до сих пор применяются в автомобилестроении… не важно — это дань моде, маркетинг или блажь…

Вот пример таких фар на Jeep Wrangler:

Или на Mercedes Gelendwagen:

Все это открывает нам широченные возможности для улучшения света наших любимых внедорожников. Конечно, можно просто заменить лампы в фарах на светодиодные (и рискнуть правами). Но гораздо правильнее, установить современную светодиодную оптику т.к. это не требует никаких переделок, все устанавливается болт он!

Какие фары поставить на авто?

Фары Нивы 2121 4х4, подфарники, а также остальная оптика позволяет увеличивать видимость в темное время суток на дороге. Благодаря внутренней оптики у автовладельца есть возможность освещения салона 2121 4х4 и прочих компонентов авто. Кроме того, с помощью фар водитель может предупредить других автомобилистов о том, какой маневр он планирует совершить. Соответственно, от качества работы фар в модели 2121 4х4 зависит очень многое, тем более, что каждый элемент оптики выполняет определенную функцию.

Тюнингованные фонари и подфарники для Нивы

В передних или задних фарах 2121 4х4 могут применяться разнообразные типы лампочек.

Как правило, это газоразрядные элементы, которые могут быть следующих типов:

накаливания или галогенные, которые на сегодняшний день считаются одним из самых распространенных вариантов, могут использовать как для ближнего, так и дальнего освещения;
ксеноновые — один из наиболее современных вариантов, также может использоваться для дальнего или ближнего освещения;
вольфрамовые — стоимость таких устройств наиболее низкая, но и качество световой интенсивности у них не высокое.

В последнее время автовладельцы Нив 2121 4х4 практикуют использование светодиодных лампочек в хрустальные фары. Причем они используются не только для сигнальных опций, но и в качестве источника основного освещения. По факту светодиодные элементы являются более яркими, в отличие от галогенок и ксенона, причем где-то на 300%. Более того, плотность световой заливки в данном случае также выше. Светодиодные фары подойдут для тех Нив 2121 4х4, размер фар которых составляет 7 дюймов.

Тюнинг фара для Нивы

Монтаж современных тюнингованных фар на Нива 2121 — процедура не из сложных. Тем более, что со временем многие автовладельцы отечественных внедорожников приходят к этому, чтобы улучшить головное освещение. Ведь в последнее время на отечественном рынке появляется все больше производителей оптики, которые могут похвастаться высококачественными фонарями. Вариантов покупки у автовладельца Нивы 2121 множество — это могут быть и хрустальные, и танковые варианты, выбор производителя зависит исключительно от предпочтений автомобилиста и его финансовых возможностей.

Как показывает практика, многие владельцы 21213 выбирают фары бренда Wesem. Такую оптику можно легко установить вместо штатной. Для отечественных внедорожников такие фонари идеально подходят — они монтируются за десять минут, тем более, такая оптика характеризуется хорошим освещением, по сравнению с традиционными. Фонари такого типа идеально подойдут для 21213 и 21214, в них устанавливаются лампочки на 12 либо 24 вольта.

Что касается противотуманной оптики, то бренд Wesem предлагает автовладельцам и такие фонари. Если верить отзывам, противотуманные элементы характеризуются четким очертанием границ освещения — как нижней, так и верхней. Соответственно, благодаря этому у владельца модели 21214 есть возможность правильной настройки и регулировки в соответствии с ГОСТ. По факту противотуманки практически не ослепляют водителей встречных автомобилей, в комбинации с ближним светом они могут давать более качественное освещение.

Фара головного освещения Нивы

Регулировка фар Нива Шевроле

Со временем автовладелец Chevrolet NIVA может столкнуться с необходимостью регулировки фар дальнего и ближнего света, так как качество отражения света по степенно становится хуже.

В темное время суток, от того насколько ярко светит оптика, зависит видимость и управление автомобилем

Поэтому вопрос важности правильного расположения освещения, очень важен для каждого водителя

Правильная настройка

В процессе эксплуатации у автомобиля, со временем происходит естественная разрегулировка блока фар, и свет начинает хуже светить. Регулировка фар Нива Шевроле осуществляется несколькими способами:

При помощи специалиста;
Самостоятельно, применяя специальную методику;
Самостоятельно по пятнам отражающим на дороге.

Как правило чаще всего используется второй вариант. Прежде чем производить регулировку, автомобиль полностью снаряжается (запасным колесом, домкратом, полным баком), проверяется давление в шинах, для Chevrolet NIVA необходимое значение 1,9 бар. Так же в исправном состоянии должна находится трансмиссия с пружинами. Автомобиль загоняется на ровную поверхность где есть стена, на которую наносится специальная разметка.

Из салона машины регулятор света устанавливается в нужное положение следующим образом:

Оптика тщательно вымывается;
Каждая фара регулируется отдельно, поэтому одну следует закрыть, сделать это можно куском плотного материала;
Открывается капот и при помощи двух регулировочных винтов которые располагаются на блоке фар, регулируется как показано на рисунке, в горизонтальном положении пучок света;
Аналогичным образом регулируется и другая фара.

На этом все работы можно считать завершенными.

Демонтаж

В некоторых случаях, для того чтобы правильно настроить пучок света или в результате механического повреждения, нужно снимать фару, так же это связанно с тем что со временем лампы мутнеют, в результате ухудшается мощность светового потока. Если вы не знаете как снять фару на Шевроле Нива нужно подготовить стандартный набор инструментов и проделать следующие действия:

Снять клеммы от АКБ;
У радиатора снимается декоративная облицовка, для этого от его крепления которое расположено под номерным знаком откручиваются саморезы;
От светового элемента отсоединяются питающие провода;
Отсоединяются провода от гидравлического корректора света;
От фары откручиваются передний и правый винт крепления, для этого используется ключ на десять;
Откручиваются винты которые крепят декоративную облицовку фары, после чего она снимается;
Откручиваются винты которые располагаются под облицовкой;
Из посадочного места демонтируется фара, если крепления будут плохо отжиматься можно воспользоваться отверткой.

На этом все работы можно считать завершенными. Сборка производиться в обратном порядке.

Следует знать что при замене галогенных ламп, пальцами не желательно касаться колбы, поэтому работать нужно в чистых перчатках иначе они начнут мутнеть, если всё-таки прикасание произошло, ее нужно протереть спиртовой тряпкой.

Ремонт и регулировка фар автомобиля ВАЗ-2121

На автомобиле установлены две круглые фары головного света. Лампы фар – двухнитевые (Н4). Напряжение на нити ламп подается через реле ближнего и дальнего света типа 113.3747, расположенные под панелью приборов с левой стороны.

ис. 1

Характеристики реле: напряжение включения при температуре (20±5)°С – не более 8 В, сопротивление обмотки – (85±8,5) Ом. Напряжение на обмотки реле подается, если полностью нажата клавиша переключателя наружного освещения (тогда выбор между ближним и дальним светом – в зависимости от положения подрулевого переключателя света фар) или независимо от положения переключателя – если водитель оттягивает на себя левый подрулевой переключатель (включается дальний свет фар). На части автомобилей может устанавливаться гидрокорректор фар, предназначенный для изменения угла наклона фар в зависимости от загрузки автомобиля.

Снятие и разборка фары, замена лампы

Отсоединяем «минусовой» провод от аккумуляторной батареи. Снимаем облицовку радиатора.

1. Крестообразной отверткой ослабляем три винта крепления ободка оптического элемента к корпусу фары.	2. Повернув ободок против часовой стрелки, снимаем его.
3. Вынимаем оптический элемент фары и отсоединяем колодку от лампы.	4. Разжав два ушка проволочного держателя,

5. вынимаем лампу. Лампу, пригодную для использования или новую, берем только за цоколь, не прикасаясь к стеклянной колбе.	6. Для снятия корпуса фары в моторном отсеке отсоединяем колодку проводов фары.
7. Поддеваем отверткой резиновую заглушку брызговика, вынимаем ее и в образовавшееся отверстие проталкиваем колодку.	Отсоединяем гидрокорректор от фары.
8. Крестообразной отверткой отворачиваем четыре самореза крепления корпуса фары к кузову.	9. Снимаем корпус фары. Установив фару на автомобиль в обратной последовательности, регулируем ее.

avtomechanic.ru

Как отрегулировать фары

Чтобы отрегулировать оптику на Ниве 2121, необходимо:

Разобраться с устройством приборов освещения.
Приготовить инструменты и материалы.
Поставить Ниву на ровную площадку.
Нарисовать схему используя проверочный щиток.

Необходимые инструменты и материалы

Из инструментов потребуется:

крестообразная отвертка;
щиток для прикрытия фары.

стена дома;
стенка гаража;
ворота;
плоский щит.

На стенде необходимо нарисовать схему регулировки. Она одинакова для всех транспортных средств.

Пошаговая инструкция и схема работы

Как уже упоминалось, первым делом необходимо нарисовать разметку на проверочном стенде. Делается это так:

Рисуем ось симметрии посередине стенда.
Прочерчиваем две прямые линии от пола до конца стенда. Они должны проходить точно по центру фар.
Рисуем две параллельные линии. Высота первой равна уровню над полом, второй — 120 мм. Если установлен гидрокорректор, снижаем высоту на 65 мм.
Ставим ручку гидрокорректора в положение минимальной нагрузки.

Следите, чтобы поверхность местности, где расположен автомобиль, была ровной, без скатов и возвышений.

Теперь о том, как производится регулировка фар:

Ставим Ниву перед стендом. Расстояние – 5 метров.
Очищаем оптику средством с этиловым спиртом.
Заводим автомобиль. Иначе аккумулятор может сесть.
Включаем ближний свет.
Открываем капот.
Закрывает одну из фар специальным щитком.
Выставляем пучки в вертикальном направлении. Берем крестовую отвертку и поворачиваем регулировочный винт. Он находится со стороны радиаторной решетки. Поворачиваем винты в одном направлении на одинаковое количество оборотов. Допускается погрешность, максимум три щелчка.
Регулируем горизонтальную плоскость. Для этого используются те же самые винты, только теперь их нужно вращать в противоположные сторону. Первый – против часовой стрелки, второй – по часовой. Обороты делаем одновременно.
В процессе вращения добиваемся эффекта расположения светового пучка не выше горизонтальной линии щитка. Наклонная при этом должна пересечься с линиями в вертикальном направлении по центрам правой и левой детали.
Выставляем свет на второй фаре автомобиля Нива.
Проверяем отрегулированные элементы сначала на стенде, потом на дороге.

Если не установлен гидрокорректор, расположение винтов будет другое. Для выставления горизонтального положения необходимо крутить болт, который расположен с левой стороны. Вертикальное положение регулируется винтом, он находится вверху фары.

У противотуманных моделей направление регулируется только по высоте. Оптику выставляют так, чтобы верхняя граница световых пятен совпадала с горизонталью, проведенной на 100 миллиметров ниже линии высоты противотуманок Нивы.

Если автомобиль был в ДТП, из-за чего восстанавливалась геометрия кузова, регулировку необходимо проводить на специальном стенде. Такое устройство есть в каждой станции технического обслуживания. Самостоятельно провести процедуру будет затруднительно. Стоимость услуги – от 300 рублей.

Противотуманные фары

Качественные ПТФ должны освещать пространство перед машиной и по бокам, а сектор распространения составляет около 60°. Вертикальное рассеивание не должно иметь значение больше 5°. Форма противотуманных источников света не имеет значения. Для установки оптики используют специальный кронштейн крепления дополнительных фар Нивы. Его размещают на переднем бампере.

В противотуманные фары на Ниву часто устанавливают галогенные лампы H1, но допустимы и H2, H3 и H7. Газоразрядные изделия монтировать в такие приборы запрещено, поскольку они ослепляют водителей как встречных, так и попутных машин. В галогенной оптике источник света — это статичная нить накаливания, поэтому пучок света получается сфокусированным. В лампах с ксеноновым светом электрическая дуга постоянно меняет свое положение, из-за чего нарушается фокусировка и происходит эффект ослепления. Фокусировать такой световой поток должна специальная оптика.

Какие выбрать

Выбор альтернативной оптики Нивы зависит от размеров бюджета, который планируется потратить на обновление машины. Если он сильно ограничен, стоит покупать фары российского производства ОСВАР. Они светят довольно ярко и эксплуатируются продолжительное время. Однако такая оптика не переносит эксплуатации в воде.

Особенности выбора фар для Нивы:

В качестве ПТФ на Ниву часто устанавливают фары HELLA. Они отличаются качественной сборкой и высокой яркостью светового пучка.
Автолюбителям со средним бюджетом рекомендуется приобретать фары Wesem, отличающиеся наиболее оптимальным соотношением цена/качество.
Фары на Ниву Бош продаются с прозрачными или желтоватыми стеклами. Они подходят для лампочек H3. Свет от оптики распространяется широко.

Лучшие фары для Нивы 21214, судя по отзывам автолюбителей, представлены моделями именно от этих производителей.

Как подключить

Согласно ГОСТ 8769-75, к ПТФ предъявляются такие требования:

На автомобиль должно быть установлено 2 фары.
Их необходимо располагать не дальше 40 см от плоскости боковых габаритов (по внешней кромке рассеивателя или внутренней границе подфарника).
От нижней кромки оптического элемента до земли должно быть больше 25 см. Противотуманная оптика устанавливается не выше фар ближнего освещения. Углы видимости ПТФ составляют +15…-10° по вертикали и +45…-10° по горизонтали. На Ниве они устанавливаются на бампер.

Это интересно: Схема подключения генератора Ваз 2106 — как самостоятельно подключить

Для подключения противотуманных фар понадобятся:

четырехконтактное реле типа 90.3747;
колодка с предохранителем 16А;
проводка для силовых цепей (сечением от 2,5 мм2) и цепей управления (не менее 0,75 мм2);
трехпозиционный выключатель.

«Массу» противотуманок Нивы лучше не вести через крепеж фары, поскольку постепенно образуется ржавчина и контакт пропадает. Моторный отсек — более удачный вариант расположения реле. Гофра защитит проводку от изломов. Подсветка трехпозиционной кнопки подключается к белому и черному кабелю любого переключателя с подсветкой в центральной панели. Благодаря этому подключению противотуманные фары можно будет использовать в 3 режимах освещения.

Несколько слов о регулировке света на стенде

Все инструкции по эксплуатации транспортных средств рекомендуют проводить подобные регулировки на специальном стенде. Однако в некоторых случаях эту операцию можно легко выполнить самостоятельно. В тех случаях, когда выполнялся ремонт кузова по восстановлению геометрии кузова, лучше всего обратиться в сервис и выполнить эту процедуру с помощью специального стенда.

На фотографии показан один из таких стендов. В статье вы узнаете, как самостоятельно поставить противотуманные фары на ваз 2110, а также как установить ксеноновые огни на птф. Он представляет собой стойку, которая свободно вращается в любую сторону. На ней размещают систему для лазерной центровки пучка света, стеклянную линзу с люксометром, зеркало для точного позиционирования.

Регулировка света фар

ЕЩЁ МАТЕРИАЛЫ ПО ТЕМЕ:

Направление световых пучков фар должно быть таким, чтоб дорога перед автомобилем была отлично освещена, а водители встречного транспорта не ослеплялись при включении близкого света.

Регулировка световых пучков фар должна проводиться только квалифицированным персоналом на станции технического обслуживания. Регулировку фар проводят с помощью оптических приборов. Если их нет, то регулировку допускается проводить с использованием экрана (рис. 7-27).

Рис. 7-27. Схема регулировки света фар:

1 – горизонтальная линия, соответствующая центрам фар; 2 – линия, проходящая через центры световых пятен; А и В – вертикальные линии, соответствующие центрам фар; О – осевая линия; h – расстояние центров фар от пола.

Регулируются фары вращением винтов 2 и 5 (см. рис. 7-28), которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях.

Рис. 7-28. Регулировочные винты блок-фар:

Как отрегулировать фары на НИВА 21213

Если не получается отрегулировать фары на НИВА 2121,21213,21214 тогда смотрите это видео до конца.

Регулировка фар на НИВА 4х4 Урбан

Музыка: GTA ft. Sam Bruno — Red lips (mendus_remix)

1 – патрон лампы указателя поворота; 2 — винт регулировки пучка света блок-фары в горизонтальном направлении; 3 – держатель; 4 – крышка; 5 – винт регулировки пучка света блок-фары в вертикальном направлении; 6 – лампа ближнего (или дальнего) света; 7 – колодка лампы ближнего (или дальнего) света; 8 – защелка; 9 — патрон лампы ближнего (или дальнего) света.

Поставьте полностью заправленный и снаряженный автомобиль, с нагрузкой 735 Н (75 кгс) на сиденье водителя, на ровной горизонтальной площадке в 5 м от экрана (щит фанеры размером около 2х1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок.

Начертите на экране вертикальные линии: осевую 0 и линии А, В, С и Е проходящие через точки, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте h, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 55 мм линию 2 центров световых пятен.

Установите регулятор корректора фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

Включите ближний свет. Последовательно, сначала для правой фары (левая чем-либо закрывается или отсоединяется от жгута проводов), а затем для левой (правая закрыта) отрегулируйте винтами 2 и 5 (см. рис. 7-28) световые пучки фар. При этом смещение светового пучка фары не должно превышать ±3 О в вертикальной плоскости и ±2 О в горизонтальной плоскости.

У правильно отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2 (см. рис. 7-27), а точки пересечения горизонтального и наклонного участков световых пятен – с линиями А и В.
