О ступице автомобильного колеса

Основные методы ремонта ступицы в случае её поломки

Для того чтобы нормально эксплуатировать транспортное средство после ремонта ступицы, мастера на СТО сначала выявляют конкретную проблему. Обычно ремонт подразумевает собой починку следующих элементов в автомобиле после его диагностики:

• Если оказался сломанный подшипник, то при разборном теле ступицы его необходимо заменить, смазать, а всю конструкцию вернуть обратно на ось. Если же ремонт невозможен, то автолюбителю придётся устанавливать новую деталь в сборе в соответствии с VIN номером кузова.
• Часто случается, особенно при уходе авто от прямолинейной траектории движения, что его необходимо просто загнать на сход-развал и выставить колёса в первоначальное положение.
• Проблема может возникнуть после ошибки мастера во время предыдущего обслуживания авто в сервисе, когда установка амортизаторов была проведена неверно, они изначально находились в напряжённом состоянии, а во время езды стали испытывать запредельные нагрузки, в результате чего жидкость начала вытекать, либо на корпусе образовалась трещина.

Таким образом, требуется либо ремонт, либо замена испортившегося элемента, в зависимости от характера повреждения.

Последнее, в чём может возникнуть проблема – это усталость ступиц и подшипника после слишком долгой езды (например, во время переезда из региона в регион на несколько тысяч километров с короткими остановками). В таких ситуациях деталям нужно дать отдохнуть и провести их плановое ТО со смазкой и тестированием всех систем перед началом эксплуатации.

Вам это будет интересно Все о дисках для автомобиля Шкода Рапид (Skoda Rapid)

Ступичный подшипник на ВАЗ 2109

Важно!

Многие из указанных поломок можно устранить лишь во время визита на станцию технического обслуживания. Однако такая процедура, как полная замена ступицы, может быть легко проделана в условиях гаража собственными руками автолюбителя.

Подшипник ступицы колеса

Функциональный элемент устанавливается на радиально упорных шариковых либо конических роликовых подшипниках. Последние отличаются большей несущей способностью. Объясняется это образованием линейной зоны контакта с беговыми дорожками, в то время как шариковые подшипники создают меньшую площадь соприкосновения с поверхностями.

Широчайшее распространение на легковых автомобилях приобрели радиально-упорные шариковые конструкции. В ходе сборки подшипники данного плана покрываются долговечными смазками, прочно монтируются в ступицу, и поэтому не нуждаются в регулярном обслуживании.

Какие ступичные подшипники лучше купить на ВАЗ-2110

Подшипник передней ступицы 2108-3103020-01.

В разработке ВАЗ 2108 активное участие принимали западноевропейские инженеры. Именно поэтому от переднеприводного первенца ВАЗ десятке достались самые передовые на то время решения. В том числе, и подшипник передней ступицы. Отечественные производители всегда гордились своими подшипниками, однако время показало, что из огромного количества заводов, конкурентоспособными в современных условиях оказались всего лишь пять. И именно ступичный «хабовский» подшипник вывел их в лидеры отрасли.

Артикулы

Десяточный роликовый ступичный подшипник имеет артикулы 2108-3103020-01

и 2108-3103020-02

, его размеры 34х64х37 мм

.

На конвейер эту деталь поставляет предприятие Лада-Имидж. Ресурс родного подшипника очень посредственный и, конечно, он зависит от условий эксплуатации — от 30 до 45 тысяч пробега.

«Надфильный» тест

При замене можно провести «надфильный» тест

: берём новый и старый подшипники, пробуем спилить кромку надфилем. Хорошая обойма ни в какую не поддастся

, надфиль будет просто скользить по поверхности, не оставляя следов. Дешёвые отечественные подшипники выполняют с нарушением технологии и поэтому надфиль оставляет на пробном участке заметные следы — металл сырой, а, следовательно, проходят такие подшипники до появления люфта или даже до разрушения совсем не долго.

Качество и проверка

Это лирика, а теперь идём в магазин выбираем качественную деталь

Китайских кустарей просим не беспокоиться, обращаем внимание сначала на отечественные заводы. Их подшипники дешевле, а выбирать придётся из такого списка:

• 23-й вологодский ГПЗ сейчас называется VBF

  ;
• 3-й ГПЗ из Саратова носит название SPZ

  ;
• 10-й ГПЗ

  (Ростов) название не поменял;
• VPZ 15

  — это Волжский завод;
• 9-й ГПЗ из Самары превратился в завод SVZ-Group.

Из чего состоит колесо

Колеса велосипеда – самая консервативная составляющая. Конечно, появились модели на литых дисках, ставятся цельнокруглые колеса на трековые модели, но их меньшинство. Все-таки основная доля велосипедов оснащается спицевыми колесами.

Устройство переднего колеса следующее:

• втулка обычная;
• обод;
• соединительные спицы;
• защитная лента обода (флиппер);
• камера и покрышка;
• диск (на моделях с дисковыми тормозами).

Втулка – осевая часть колеса, представляет собой сборочный узел из центральной оси, подшипников и конусных фиксаторов. Конусно-подшипниковые системы чаще всего устанавливаются на втулках с подшипниками открытого типа. Также они могут оснащаться закрытыми подшипниками или промами.

Втулка на открытых подшипниках

Обод – несущая конструкция, металлическое кольцо. Обода изготавливаются в основном из алюминия, на дорогих моделях ставятся карбоновые обода. По жесткости и мощности они делятся на три типа:

• одностенные – внешняя и внутренняя поверхности имеют одну линию соприкосновения (перемычку);
• двойные – внутренняя поверхность крепится к боковинам, отделена от внешней;
• тройные – самый крепкий и прочный вариант: внутренняя стенка также закреплена к боковинам, но, в отличие от двойного обода, тройной имеет дополнительную стенку посередине.

Разновидности ободьев для велоколес

Вертикальные перемычки образуют каналы, идущие по направлению вращения. По количеству таких каналов современные обода делятся на одно, трех- и пятиштучные:

Спицы – элементы соединения втулки с ободом. Выполняют функции закрепления, распределения нагрузок по ободу и центральной оси и смягчения колебаний при движении. Обод перфорирован, каждое отверстие предназначено для закрепления одной спицы. На велосипедное колесо устанавливается число спиц, кратное четырем. В зависимости от модели, их количество различается – от 28 до 40 в среднем.

Число спиц для переднего колеса обычно меньше количества на заднем. Это связано с тем, что на основная доля нагрузок приходится на заднюю часть велосипеда, и там колесо должно быть прочнее.

По типу сечения спицы разделяются на:

• стандартные (катаные) – постоянное круглое сечение по всей длине от крепления втулки до наконечника;
• аэродинамические (лезвиеобразные) – эллиптический или прямоугольный профиль;
• переменного сечения (тянутые) – стандартное сечение у головок и сужение к середине.

Камера – внутренняя часть шины, которая держит внутри себя воздух под давлением. Покрышка – внешняя оболочка, контактирует с дорогой, принимает на себя неровности, защищает камеру. Покрышка изготовлена из более жесткой резины, чем камера.

Ободная лента, или флиппер, – резиновая подкладка под камеру для ее защиты от пробоев об наконечники спиц. Динамические нагрузки заставляют стенки камеры изгибаться, из-за чего они прижимаются к ободной поверхности. Без флиппера камера может продавиться в отверстие с наконечником спицы. Данная проблема больше выражена на заднем колесе, где нагрузки выше, но и на переднем наличие флиппера обязательно. Порванную ленту необходимо заменить на новую. Проверенный самодельный вариант – обклеить обод несколькими слоями изоленты, кроме отверстия под ниппель.

Для чего предназначена ступица?

Ступица – это важная автомобильная деталь, которая осуществляет соединение двух деталей между собой, а именно – вала с колесным диском, которые отвечают за крутящий момент. Одна сторона этой детали насажена на вал, а другая при этом сопряжена с колесным диском и имеет для этого специальное посадочное место.

Именно через ступицу вращательное движение оси коленвала передается на само колесо. К ступице прикреплён и тормозной диск, поэтому она является неотъемлемой частью тормозной системы любого транспортного средства. Вращение колеса автомашины происходит благодаря подшипникам, которыми оснащена ступица.

Стандартные размеры ступицы

Разные модели автомобилей оборудованы разными по диаметру ступицами. Но всегда должно соблюдаться правило, что цилиндр ступицы может быть установлен на колес с минимальным допуском. Существует так называемая система DIA, которая устанавливает диаметры автомобильных колес.

Если колеса будут меньше положенного им размера, их не получится установить на ступицу. Если же колеса будут больше, они будут просто болтаться. Иногда производители изготавливают колеса с достаточно большими диметрами. Правда для правильной установки диска на ступицу приходится применять специальные переходные кольца. В данном случае эти переходные кольца помогают обеспечить центровку колеса на ступице.

Назначение ступицы переднего колеса

Чтобы понять, что такое ступица, стоит разобраться с её основным функциональным назначением. Для этого совершенно не обязательно иметь специальные познания в общем устройстве транспортных средств.

Ступица представляет собой особую деталь, которая обеспечивает возможность вращения колеса. Для этого оно должно быть максимально надёжно закреплено на полуоси. На ступицу прикручивается диск, а в конструкции её самой есть пара вращающихся подшипников. Функций у данного конструкционного элемента существует достаточно много. Вот самые основные из них.

1. Основная задача ступицы – подвижное и одновременно надёжное соединение диска колеса на оси поворотного кулака.
2. Обеспечение качественного торможения и надежности всей тормозной системы в целом. Причина в том, что тормозной диск также закреплён на ступице.
3. В переднеприводных автомобилях ступица передаёт колесам вращательное движение по направлению от полуоси. Для этой цели предназначено специальное внутреннее отверстие со шлицами внутри, куда в процессе передвижения входит один конец полуоси. Это позволяет автомобилю свободно перемещаться по трассе.

Современный автомобиль имеет целую систему электронных датчиков, позволяющих в постоянном режиме получать огромное количество информации и обеспечивать максимально безопасное движение машины. Ступица переднего колеса в этом сложном процессе играет не последнюю роль.

Внутреннее строение ступицы

Ступица со стороны кажется простой стальной болванкой. Но это вовсе не так, потому что при ближайшем рассмотрении она является сложным и высокоточным инженерным устройством, которое в свою очередь состоит из нескольких важных деталей.

• Корпус ступицы – это наружная стальная оболочка, внутри которого надёжно спрятаны основные движущие детали. Она должна быть достаточно прочной для того, чтобы выдержать на себе без деформаций все усилия, оказываемые от вращающегося колеса при любой дорожной ситуации.
• Внутри корпуса располагаются шариковые подшипники, всегда находящиеся в смазанном состоянии. Именно они облегчают кручение детали благодаря исчезновению силы трения. Если же подшипник истирается или рассыпается, то автомобиль просто не сможет дальше ехать, а колесо сразу заклинивает.
• Шпильки, на которые садится колесо легкового автомобиля. В зависимости от массы, их бывает 4, 5 или 6. Каждая из них рассчитана на предельную нагрузку, а их диаметр, длина и радиус окружности, вдоль которой они расположены, объединяются в важные параметры колёсного диска – сверловку и разболтовку. Так, если на ступице расположены 4 шпильки по 100 мм каждая, а расстояние между ними составляет 56,1 мм, то значение размерности записывается как 4×100 d56,1.
• На авто высокого класса к ступицам подключены датчики, автоматически включающие различные стабилизаторы и другие опции механизма, препятствующие заносу, блокировке колёс и прочим ситуациям, способным вызвать ДТП.
• По виду нагрузки, которая приходится на подшипник, ступицы подразделяются на радиальные, упорные, радиально-упорные и упорно-радиальные. Принцип работы везде один, а разница наблюдается лишь в устройстве подшипника, методах крепления у полуоси и форме корпуса самого элемента.

Ремонт ступицы на «Шевроле Нива»
Важно!
На ступицах разных автомобилей могут меняться количество шпилек, размер ступицы, расположение датчиков или габариты и масса прочих элементов. Но их конструкция едина и практически никак не трансформировалась за всю эволюцию транспортных средств с момента начала их серийного производства

При приобретении ступицы покупатель может приобрести всю деталь в сборе, так как мало кто из производителей берёт на себя ответственность за надёжность конструкции в случае её разборки посторонними лицами. Им проще поставлять элемент только в комплекте со всеми указанными выше деталями.

Конструкция ступицы

Устройство ступицы переднего колеса необходимо знать для обнаружения и устранения возможных неисправностей. При относительно сложном функциональном назначении, элемент отличается достаточно простым внутренним устройством. Среди основных частей данного узла можно отметить:

• тело ступицы;
• подшипники;
• колёсные шпильки;
• специальные датчики.

Корпус ступицы представляет собой прочную литую деталь, выполненную из специального сплава и прошедшую обработку токарными инструментами.

Данный элемент необходимо рассматривать в качестве единого комплекса, имеющего подшипники и шпильки. У основной массы производителей данные элементы идут только в комплекте, они неотделимы друг от друга.

Подобная монолитность в состоянии обеспечить максимальный уровень надежности и безопасности всей ходовой части транспортного средства.

Как устроена ступица

Ступицы как спереди, так и сзади имеют одинаковый размер, но при этом отдельные входящие в них детали отличаются размерами. Что же касается колпаков, то они все имеют одинаковые размеры, так как закрывают стандартные гайки. Внутри каждого подшипника свое кольцо, куда нужно вдевать ось, при его сборке и установке используется масло.

Весь срок службы подшипник может обойтись без дополнительной смазки. Это означает, что не будет нужды разбирать данную систему деталей. А, значит, колпак на каждой гайке останется на месте. Но их иногда заменять все-таки придется, так как колпак может при механическом повреждении соскочить при езде на трассе.

При установке подшипника его необходимо немного натянуть на шейку на внутреннее кольцо, а потом уже на внешнее, где усилий требуется еще больше

Важно соблюдать все правила безопасности при установке. Если все сделать верно, то при дальнейшем снятии не возникнет проблем, а также срок службы можно существенно увеличить

И размер отдельных деталей здесь не играет большой роли.

Для того, чтобы подшипник был защищен от грязи, есть еще одна деталь, которая образуется благодаря конусной поверхности. Речь идет о шарнире и поворотном кулаке, которые при центробежном эффекте способны отразить всю грязь, летящую с дороги. Именно для этого надеваются и колпаки на гайки, чтобы они тоже не замусоривались.

Рассматриваемую деталь можно установить на задние колеса, используя наружный диаметр. При этом она попадает внутрь ступицы, где ее запирает кольцо

Здесь важно воспользоваться качественными гайками, чтобы все хорошо зажать, тогда подшипник будет держаться плотно

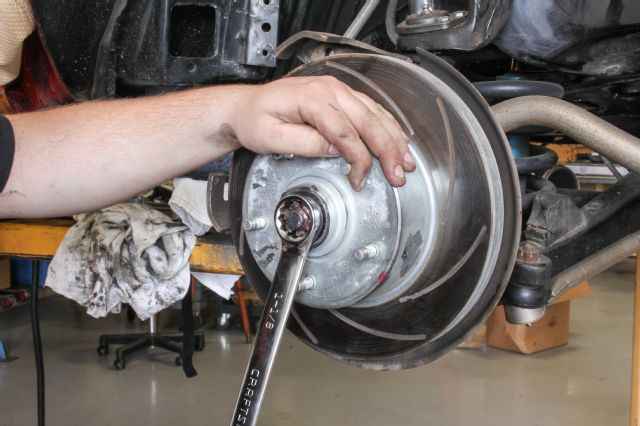

Замена ступичного переднего подшипника

Разберем поэтапно, как именно проводится замена:

1. Включаем на автомобиле ручной тормоз, ставим на передачу. Задние колеса блокируем упорами, для предотвращения качения автомобиля.
2. Затем, не поднимая на домкрат, «срываем» ступичную гайку. Она обычно затянута очень хорошо. Для того чтобы машина не катилась, напарник в этот момент должен нажимать на тормоз.
3. Поднимаем колесо на домкрате и снимаем колесо, затем отвинчиваем суппорт. Следующим шагом будет снятие тормозного диска со ступицы. Дальнейшие действия можно сделать тремя методами:
4. Первый — подшипник посредством съемника снимаем прямо на месте, без снятия с автомобиля поворотного кулака. Этот метод может подойти не всем, ведь для этого нужна ремонтная яма или подъёмный механизм. Так как места там не особо много и развернуться не получится. Однако плюсом является то, что при такой замене подшипника не сбивается настройка развала, так как болт регулировки при таком способе не трогается. Если в этом положении удобно работать, то вытаскиваем или выбиваем ступицу и снимаем подшипник.
5. Второй вариант заключается в свинчивании всего механихма кулака и уже в снятом виде с использованием тисков и съемного ключа производится замена подшипника. Однако при таком варианте сбивается настройка развала. Но все же этот способ самый распространенный среди автомобилистов. Перед снятием нужно выставить две метки: одну — болт стойка, а вторую — поворотный кулак стойка. Когда происходит сборка, зачастую точности достичь не получается, однако метки дают возможность собрать практически так же как и было. Стоит отметить, что если Вы производите комплексный ремонт ходовой, а именно замену шаровых опор, наконечников и сайлентблоков — тогда это способ тоже будет наиболее подходящий и удобный.
6. Третий — заключается в снятии стойки целиком, а потом уже с применением тисков и съёмного ключа производится замена подшипника. Это наиболее трудоемкий способ, однако не у всех получается применить первые два способа по разным причинам.
7. Следующим шагом, выбиваем аккуратно ступицу с подшипника. Затем снимаем стопорное кольцо. Далее с помощью съёмника выпрессовываем подшипник.
8. Гнездо под подшипник стоит очистить от старой смазки и мусора, затем смазать и запрессовать в поворотный кулак новый подшипник.
9. Устанавливаем на место стопорное кольцо. Ступицу посредством наставки забиваем в поворотный кулак (прилагаемое усилие при забитее должно идти на внутреннюю сторону подшипника и никак иначе).

Это интересно: Что делать, когда виноват пешеход

А далее в обратном порядке собираем все механизмы, которые были разобраны.

Автослесари рекомендуют менять смазку в ступице каждые 20 — 30 тыс. км, даже без наличия гула, постукивания и люфта. Это может сэкономить средства на более дорогостоящие ремонты.

Как снять подшипник

Самое интересное впереди — нужно извлечь из ступицы подшипник. Для этого выполните следующие действия:

1. При помощи клещей необходимо извлечь стопорные кольца. Если такого инструмента у вас нет, то можно использовать тонкую отвертку или шило.
2. Желательно для извлечения подшипника применять специальный съемник. Он устанавливается на элемент по всей площади, равномерно при затяжке гайки происходит выдавливание подшипника. Но если нет такого инструмента, можно использовать внешнюю обойму от старого подшипника. Нанося равномерно удары, извлекаете элемент из посадочного места.

Размеры подшипника задней ступицы ВАЗ-2108 немного меньше, нежели у автомобилей классической серии. Но это не означает, что они очень слабые. Если монтаж подшипника произведен правильно, то прослужит он долгое время.

Когда надо менять подшипник

Ступичный подшипник непосредственно влияет на способность автомобиля уверенно двигаться по дороге, не подвергая опасности людей, находящихся в машине и за ее пределами. Если хотя бы один из таких подшипников выходит из строя, возникает риск неуправляемости автомобиля и аварийной ситуации. Чтобы вовремя понять, нужна ли замена ступичного подшипника, следует каждые пару недель покачивать двумя руками каждое колесо для обнаружения люфта или посторонних звуков.

Верными признаками того, что необходимо заменить ступичный подшипник, являются:

• выявление заметного люфта в колесе при его покачивании в разных плоскостях;
• появление во время движения однообразного гула, исходящего от колеса;
• завывание или шум, пропадающий при резком повороте;
• горячая на ощупь ступица или ее колпачок.

Причинами таких явлений могут быть потеря смазки из-за высокой температуры, вымывание, если автомобиль часто преодолевает водные препятствия. В корпус подшипника может попасть мелкий песок и пыль, имеющие абразивный эффект.

В любом варианте стоит задуматься о том, как поменять ступичный подшипник. Ведь его износ так же влияет на биение руля при движении автомобиля. Обычно эту процедуру проводят после 110-130 тысяч км. пробега. Однако этот показатель может меняться в зависимости от условий эксплуатации машины и стиля ее вождения. Считается, что каждая четвертая машина с пробегом свыше сотни тысяч километров требует особого внимания к состоянию таких подшипников. Чтобы не допустить возникновение проблем с ними, следует сделать правилом для владельцев автомобилей регулярную диагностику ступичных подшипников своими силами или пользуясь услугами автосервиса.

При этом важно помнить, что попытки самостоятельно ремонтировать или как подешевле заменить подшипник ступицы, ни к чему хорошему не приведут, поскольку он ремонту не подлежит. При выходе из строя, его нужно просто заменить

Процесс регулировки подшипника ступицы колеса

• a) Транспортное средство устанавливается на относительно ровной площадке и фиксируется посредством стояночного тормоза, противооткатов и иных подручных средств.
• b) Поднимаем заднюю ось автомобиля, используя домкрат.
• c) Вынимаем полуось, после чего проверяем свободу вращения колеса. В случае затруднения вращения устраняем его причину (заедание сальника, касания тормозных колодок и т.п.)
• d) Отворачиваем контргайку и снимаем стопорную шайбу. Отвернув на пол-оборота гайку крепления подшипников, повторно проверяем свободу вращения колеса. Регулировочные мероприятия начинаем только после достижения легкого и свободного вращения.

• e) Используя динамометрический ключ, затягиваем гайку прилагая усилие, не превышающее 100Нм, одновременно проворачивая колеса. Это позволит предотвратить неравномерное размещение роликов в подшипниках.
• f) Повторно отворачиваем гайку. Для соблюдения необходимой величины угла поворота (<450) используем прорези на стопорной шайбе, то есть, поворачиваем на 1-2 прорези. Устанавливаем стопорную шайбу, одновременно контролируя вхождение стопорного штифта в прорезь.
• g) Затягиваем контргайку с приложением усилия 150-200 Нм.
• h) При контроле регулировке проверяем наличие свободного вращения колеса и отсутствие осевого люфта.
• i) Устанавливаем полуось и пружинные шайбы, после чего затягиваем гайки фиксации шпилек полуоси.
• j) Опускаем колесо до его соприкосновения с землей, после чего совершаем контрольную поездку. Если в процессе езды ступица сильно нагревается (70-750 С), процесс регулировки необходимо повторить.

Как проверить подшипник ступицы передней

Первым
признаком проблемы считается появление посторонних шумов в районе
передних колес. Чтобы точно выяснить, действительно ли проблема в износе,
необходимо провести диагностику.

Проверка
проводится так:

• Машина ставится на ручник.
• Колеса фиксируют противооткатными устройствами.
• Чтобы проверить передний ступичный подшипник,
  поддомкрачивается то колесо, которое вызывает подозрение.
• Под машину устанавливается дополнительная опора,
  на нее следует перенести вес.

• После того, как авто надежно установлено в
  приподнятом состоянии, необходимо крепко взяться за колесо и раскачать его
  в горизонтальной плоскости, то есть от себя и на себя. Если с механизмом
  все в порядке, он не будет издавать каких-либо нетипичных звуков,
  скрежета, стука, скрипа. Также не будет ощущаться люфт.
• Теперь машина снимается с ручного тормоза, колеса
  прокручиваются. В этом случае тоже не должно наблюдаться проблем.

Ступица переднего колеса – что нужно знать об устройстве

Безусловно, от технического состояния деталей ходовки автомобиля зависит не только комфортное управление, но безопасность водителя, пассажиров и других участников движения. Наиболее важным элементом в конструкции ходовой части любого автомобиля, является ступица переднего колеса. Этот узел выполняет достаточно большой набор функций. В случае её поломки автомобиль передвигаться не может.

Каждый автолюбитель обязан регулярно проверять состояние ступиц, проводить техническое обслуживание, своевременно обращаться в сервис для устранения даже самых незначительных отклонений от нормы. Соответственно для того, чтобы контролировать, нужно знать, что контролировать. Собственно, это и есть ответ на недоумённый вопрос многих современных автовладельцев: а зачем мне нужно знать устройство ступиц колёс?

Для чего служат ступицы передних колёс?

На видео ступица переднего колеса Ваз 2101

Не требуется специальных познаний в устройстве автомобилей, чтобы понять, что назначение любой ступицы – это обеспечение возможности вращаться колесу при условии надёжного закрепления на оси (полуоси). На ступицу прикручивают диск колеса, а сама она имеет подшипник (или пару подшипников) благодаря которому оно вращается.

Функции ступиц передних колёс:

• Итак, основная задача, которую обязаны выполнять ступицы передних колес, – это надёжное подвижное соединение колёсного диска и полуоси поворотного кулака.
• Обеспечение возможности торможения – вторая функция детали. Безопасное управление автомобилем возможно лишь при наличии надёжной тормозной системы. Тормозной диск или барабан также закреплён на ступице переднего колеса.
• Ступица передняя – наиболее важный элемент для переднеприводных автомобилей, так как через него передаётся вращательное движение колесу от полуоси ШРУСа (шарниры равных угловых скоростей). Для этого внутреннее отверстие имеет шлицы, в которые входит конец полуоси. Таким образом, третья задача ступицы – обеспечение возможности автомобилю двигаться, если привод приходится на передние колёса.

Современное авто – это целая система электронных датчиков, которые позволяют непрерывно получать множество информации, и обеспечивают безопасное вождение и движение авто. Свою роль в этом процессе выполняют и ступицы. В частности, в них устанавливают датчики, обеспечивающие работу антиблокировочной, антипробуксовочный и некоторых других систем.

Как устроена ступица переднего колеса?

Видео о том как заменить ступицу переднего колеса Как ни странно, но при столь насыщенном функционале ступица имеет достаточно простое устройство. Основные части узла таковы:

• тело ступицы;
• колёсные шпильки;
• подшипники;
• датчики.

Тело ступиц представляет собой монолитную деталь из прочного сплава, прошедшую токарную обработку. Ступицу следует рассматривать как единый комплекс со шпильками и подшипниками, так как зачастую, как правило, у основной массы производителей, они неотделимы друг от друга и меняются только в комплекте. Таким способом производители обеспечивают максимальную безопасность и надёжность этого узла ходовой системы автомобиля.

Поломки ступицы и методы их устранения

Определить неисправность ступицы переднего колеса достаточно просто. Единственная часть, которая подвержена активному износу – это подшипник. Подвесив на домкрате колесо, необходимо двумя руками подёргать его в разных плоскостях. Появление люфта указывает на необходимость ремонта.

Если ступица имеет пару конусных подшипников, как, к примеру, на классических ВАЗовский авто, то можно попробовать отрегулировать люфт с помощью ступичной гайки. В таких ступицах при максимальном износе подшипники просто заменяются новыми. Машины зарубежного производства и отечественные новинки могут иметь ступицы с подшипниками, которые не извлекаются. В таком случае меняется весь ступичный узел в сборе.

Для чего предназначена ступица?

Ступица – это важная автомобильная деталь, которая осуществляет соединение двух деталей между собой, а именно – вала с колесным диском, которые отвечают за крутящий момент. Одна сторона этой детали насажена на вал, а другая при этом сопряжена с колесным диском и имеет для этого специальное посадочное место.

Именно через ступицу вращательное движение оси коленвала передается на само колесо. К ступице прикреплён и тормозной диск, поэтому она является неотъемлемой частью тормозной системы любого транспортного средства. Вращение колеса автомашины происходит благодаря подшипникам, которыми оснащена ступица.

Возможные дефекты, причины их возникновения

Отказ ступичного узла не происходит мгновенно. Обычно дефекты проявляются постепенно. Сопровождаются они в увеличении зазора в подшипнике, что приводит к люфту и биению колеса. Основные виды неисправности ступицы:

1. Разрушение сепаратора или тел качения. Обычно это происходит из-за низкого качества материалов или нарушения технологии сборки подшипника. Кроме того, разрушение возможно по причине неправильного монтажа узла.
2. Выработка контактных поверхностей. Детали подшипника неизбежно изнашиваются, однако, интенсивность процесса зависит от твёрдости материала, из которого они изготовлены.
3. Ослабление креплений. В конструкции механизма предусмотрены стопорные кольца и гайки. Если они ослабнут, подшипниковый узел может разболтаться.
4. Высыхание или отсутствие смазки. Без смазывающего материала интенсивность износа повысится в несколько раз, что приведёт к преждевременному отказу элементов.
5. Попадание внутрь грязи или абразивных материалов. При нарушении герметичности посторонние вещества способствуют быстрому разрушению деталей.

Что именно сломается спрогнозировать сложно. Всё зависит от модели автомобиля, особенностей конструкции ступичного узла, применяемых комплектующих. Не стоит эксплуатировать машину, если есть подозрение, что элементы ходовой имеют повреждения. Увеличенные зазоры в опоре колеса приводят к повышению динамических нагрузок на компоненты подвески (шаровые, наконечники, стойки, амортизаторы и другие менее значимые детали). Кроме того, отказ ступицы во время движения может стать причиной потери управления и возникновения ДТП.

На какую ось ставить колеса — вперед или назад?

Вообще, здесь тоже нет ничего сложного. Можно выделить два случая — это когда у вас новая резина и когда б/у. Если резина новая, то фактически нет никакой разницы куда ставить колеса (вперед или назад) — т.е., ставить можно куда угодно. И кстати, чтобы износ у новых шин был более равномерный, то рекомендуется переставлять колеса между осями каждый сезон.

Но вот если шины уже б/у, то принято ставить на переднюю ось те колеса, шины на которых изношены менее сильно. Т.е. вперед ставим шины получше, а назад — похуже. Это связано с тем, что износ шин на передних колесах более сильный.
