Установка сигнализации приора к центральному замку

Видео «Восстановление электропроводки в Приоре своими руками»

Наглядная инструкция по самостоятельному восстановлению работоспособности проводки в автомобиле Лада Приора приведена на видео ниже (автор ролика — alecsey avtolekar).

Центральный замок Приоры не имеет отдельного блока как на других ВАЗах. Роль блока центрального замка Приоры делает контроллер электропакета. Не считая этого центральный замок заходит в штатную охранную систему установленной заводом иммобилайзер АПС-6. Эта система позволяет отрешиться от установки дополнительной охранной сигнализации. В комплекте с автомобилем поставляется три ключа, основной, запасной и обучающий со вставкой красноватого цвета, в которые вмонтированы чипы для идентификации ключей системой охраны.

Для активации иммобилайзера Приоры нужно включить зажигание красноватым обучающим ключом и через 6 секунд отключить и вынуть ключ из замка. При всем этом индикатор иммобилайзера начнёт мигать с частотой 5 раз за секунду. Такая периодичность мерцания должна длиться всё время активации. Изменение значит прекращение процесса из-за не правильных действий.

Пока мигает индикатор нужно воткнуть в замок и включить зажигание главным ключом. При правильных действиях прозвучит три звуковых сигнала зуммера. Не выключайте зажигание, пока не прозвучит ещё два звуковых сигнала. После чего зажигание можно отключить и извлечь ключ из замка.

как подключить ЦЗ на приоре 2010 года

подскажите как реализовать функцию цз на приоре 2010 года с помощью D94?

Ответы 21

нужно 2 пятиконтактных реле?

Если к коричневому в двери подключаться

на словах- при закрытии разрываем, открытие — подаем минус

а схему не накидаешь

Какую модель сигнализации ставите-то хоть? В профиле у Вас совсем другой автомобиль и значит не факт, что сигнализация та же, что для него.

А как подключить в ВАЗе ПРИОРЕ с полным ЦЗ — есть ТУТ , если у Вас есть релейные каналы управления ЦЗ (А93, Е93). Если «релейки» нет, а только слаботочные каналы, то смотрим ТУТ Это другая машина, НО СУТЬ подключений К ОДНОПРОВОДНОЙ слаботочной схеме — та же. Там же есть вариант для машины, у которой в водительской двери нет полноценного замка.

Спасибо большое всем за подсказки, все получилось!

по какой схеме удалось реализовать подключение ?? 2 неделю мучаюсь ! У меня StarLine e90 Gsm ! Как подключить к ЦЗ ПРИОРА 1 ? Умоляю помогите . Через 2 Реле в разрыв не выходит !

Через 2 Реле в разрыв не выходит !

Значит что-то не так соединяете. Всё всегда выходит. Просто машины комплектовались разными вариантами ЦЗ. Какой именно у Вас — кто бы знал. Но врезка по силе в водительский привод ЦЗ — работает практически всегда.

Изобразите — как Вы всё насоединяли. Только сами изобразите, не надо ссылок на схемы (рабочие схемы. ) из интернета. ИЗОБРАЗИТЕ ИМЕННО ТО, что Вы сделали в своей машине.

вот по этой схеме подключал !! ставил различное время импульса, но замкам как будто силы импульса не хватает !

Если разрезать провод в авто — замки закроются?

Если соединить и подать минус откроются?

это получается что и импульс корректировать нужно ? буду пробовать !

вот по этой схеме подключал !!

Только сами изобразите, не надо ссылок на схемы (рабочие схемы. ) из интернета. ИЗОБРАЗИТЕ ИМЕННО ТО, что Вы сделали в своей машине.

А Вы нам СКРИН с какой-то из интернетных инструкций суёте.

А когда начнете рисовать наделанное — вероятнее всего и выясните — что сделано не так, как на схемах из интернета.

ВЫ ВНИМАТЕЛЬНО РАССМАТРИВАЛИ ЦИФЕКРКИ возле ножек РЕЛЕ на их корпусах?

Вообще-то схемка, которую Вы нарыли имеет один серьезный ОПЕЧАТОК и если тупо крутить провода ПО КАРТИНКЕ, то Вы накрутили НЕ ТО.

Сравните со своей схемой , найдите два отличия на каждом из реле (итого — ЧЕТЫРЕ).

У меня лично — сомнения по поводу — ПРАВИЛЬНО-ли Вы всё соединили.

Ну или Вы НЕ К ТОМУ коричневому подключились.

Присоединяюсь к Романычу48

Вы проверяли — ЧТО ПРОИСХОДИТ на этом коричневом, если отцепить от него Вашу схемку, соединить разрыв коричневого и посадить вольтметр между коричневым и массой и поворачивать ключ в замке двери водителя снаружи? Там — на корчневом — то МАССА, то не масса? А если теперь (если массу/не массу видите) расцепить коричневый и тот хвост, что пошел в салон, а не в дверь — сажать на массу, отпускать от массы (повешивая «в воздухе») — ЦЗ отпирается/запирается?

Если ДА, то провод ТОТ, что надо. Тогда останется только ПРАВИЛЬНО схему из двух реле собрать и длительности хватит 0,7 сек в настройках первой функции таблицы AF.

И кстати — хватит одного реле.

Но машинка будет отпираться не с первого раза после долгой стоянки. Чтобы отпиралась ВСЕГДА с первого раза схема будет

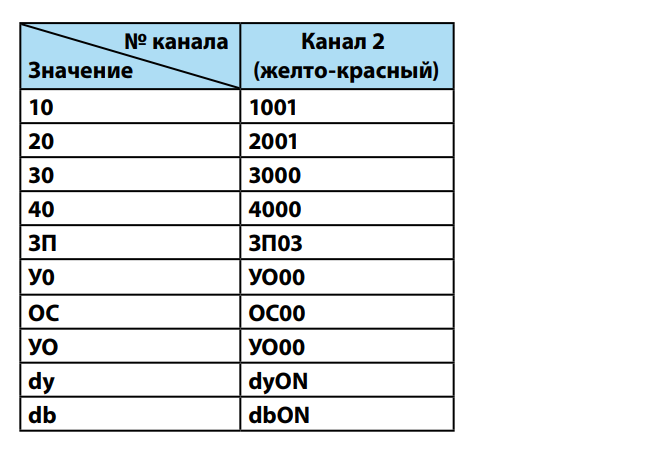

А провод желто-красный (доп. канал). надо перевести в гибкое программирование и запрограммировать

Про гибкое программирование читайте в инструкции по установке сигнализации, нарыть которую можно ТУТ

Импульс с черно-белого «будит» заснувший автомобиль после длинной стоянки, второй импульс канала 2 отпирает ЦЗ. Если авто уснуть не успело — его откроет уже импульс с черно-белого. Второй импульс с желто-красного будет «холостым» и ни на что не повлияет.

спасибо за разъяснение! Подключал все по цифрам, у меня на схеме получается вид с обратной стороны от контактов реле, перепроверял подключения, да и коричневый провод там один, сложно спутать, проверю на массу-не массу, но вроде всё так как вы описали . диоды вырезал, чтоб исключить их. Пробовал эту схему напрямую к кнопке подпоять, работает только при вкл. зажигании, а так иммо загорался(выключен программно) !

источник

Что входит в комплект сигнализации

В первую очередь это конечно управляющий блок системы. Он же является одновременно приёмником и передатчиком необходимых сигналов. Да, это опять ЭБУ (электронный управляющий блок) с заложенной в него программой. В зависимости от вида сигнализации, блок оснащён определённым количеством выходов на различные узлы.

Отдельным элементом идёт выносной ударный датчик. Он реагирует на приложенное к машине усилие, то есть подаёт сигнал о попытке проникнуть в машине. Кстати, он регулируемый. Каждый владелец регулирует его чувствительность своими руками. Установить можно где угодно в салоне «Приоры». Обычно все установщики помещают его под блок предохранителей слева внизу от рулевой колонки.

Сигнальный колокол. Звуковой сигнал, подающий сирену, или другой запрограммированный звук, в случае попытки взлома. Обычно, его стараются установить под передним капотом в моторном отсеке в районе левого лонжерона.

Кнопка «валлет». Это небольшая кнопочка на длинном двухжильном проводе. Её, не зависимо от того ставилась сигналка своими руками или монтаж проходил в сервисе, хозяин «Приоры» должен знать обязательно. Она ставится в потайном месте, так как служит для аварийного отключения системы.

Стандартный жгут проводки с реле и предохранителями. Обычно реле ставится для размыкания по сигналу блока какой-либо цепи «Приоры» по сигналу ЭБУ. Предохранители стоят на линии постоянной подачи тока на сигнализацию.

Ну, и два брелока: рабочий и запасной. Их дизайн и количество кнопок также зависит от вида устанавливаемой системы.

Способы подключения центрального замка

Установка центрального замка на ВАЗ 2107 может быть выполнена в двух вариантах:

• вместе с сигнализацией (без блока управления ЦЗ);
• с блоком управления ЦЗ.

В первом случае придется ставить сигнализацию с блоком, поддерживающим функцию непосредственного управления приводами замка. Это позволит сэкономить на покупке и установки отдельного блока ЦЗ. Во втором случае придется потратиться на блок управления, зато центральный замок можно будет согласовать с любым типом сигнализации или даже использовать без нее (например, чтобы замыкать и открывать все двери поворотом ключа в замке водительской двери).

Монтаж моторчиков

Для того чтобы установить нужные нам моторчики, придется просверлить отверстия в каждой двери. Рекомендуем вам устанавливать замки ВАЗ 2107, начиная с задних дверей.

Чтобы приступить к работе, снимаем все лишние элементы: пластиковые накладки и обшивку. Берем дрель и делаем отверстие в двери. Через него впоследствии мы потянем проводку из стойки в дверь. Просверливаем вторую дырку в стойке. Теперь приступаем к протяжке проводов. Не забывайте использовать гофру.

Проводка задней двери

Теперь можно установить движок. При установке не забывайте проверить, чтобы он не мешал работе стекла. Дело за малым. Прикручиваем друг к другу тягу моторчика и тягу блокировки замка с помощью планки. Она должна быть в комплекте центрального замка. Теперь, собственно, готово. Переходим к передним дверям.

На передние двери установка моторчиков много времени не потребует. В этом случае мы располагаем их в левом и соответственно правом нижнем углах дверей. Устанавливаем по примеру задних дверей и выполняем проверку.

Установка движков на передние двери

Как подключить центральный замок к сигнализации?

Так как автомобиль ВАЗ 2101-2107 изначально не оборудован центральным замком или электроприводами замков дверей, вы можете установить дополнительные электроприводы и подсоединить их к системе следующим образом.

Схема подключения центрального замка

Сине-белый и оранжевый провода 6-ти контактного разъема основного блока системы сигнализации через предохранители в 15А подключаются к +12 В постоянного тока. Зеленый и синий провода к массе автомобиля или, по-другому, «земле».

Белый провод к синему проводу отпирания активатора замка двери, а желтый провод к зеленому проводу запирания электропривода.

Большинство китайских автосигнализаций, особенно недорогие модели (A.P.S. 2600 SHERIFF, Pantera CLK 355), имеют схожие по строению блоки. Иногда складывается впечатление, что китайские производители меняют только этикетку, а «начинка» остается прежней. По крайней мере, сам 6-ти контактный разъем с силовыми выходами для замков, а также цвета проводов отличаются довольно редко.

Ознакомившись со схемой подключения центрального замка, смело приступайте к соединению проводов и проверке работы активаторов. После успешных тестов остается только собрать все снятые детали на место и затем произвести «контрольную» проверку.

Работа сделана, поздравляем! Примерная сумма затрат — около 500 рублей, без учета стоимости сигнализации.

Схема центрального замка ВАЗ 2107

Провода актуаторов прокладываются внутри дверей и сводятся к управляющему блоку. Выводить провода из дверей необходимо через защитную гофрированную трубку.
Питание блока управления необходимо подключить к плюсовому проводу аккумулятора. Можно подвести “плюс” от замка зажигания или блока предохранителей, например, с вывода предохранителя, питающего часы. При подключении блока к замку зажигания необходимо установить дополнительный предохранитель на 10А, защищающий цепь от перегрузок.

Установка сигнализации Лада Приора 2, Точки подключения — Шерхан — рестайлинг

2 комментария

— система тревожной сигнализации Scher-Khan Logicar 4; — обходчик иммобилайзера Scher-Khan BP-2 (используется для автозапуска, если активирована штатная система охраны).

Все точки подключения можно найти на монтажном блоке, в жгуте двери водителя, за щитком приборов и в центральной консоли.

По шине CAN: — датчики открытия дверей; — датчик тахометра; — датчик педали тормоза; — датчик стояночного тормоза; — положение «Паркинг» для АКПП;

По шине Lin-Bus: — управление ЦЗ при выключенном и включенном зажигании; — управление отпиранием багажника при выключенном зажигании; — включение/отключение штатной охраны при постановке и снятии системы Scher-Khan с охраны (если штатная охраны активирована); — режим «SLAVE»; — режим Комфорт (закрытие стекол при постановке в охрану, если активирована штатная охрана).

Подключение к шине CAN Лада Приора

Для подключение требуется разрезать синий/белый провод жгута водительской двери и «в разрыв» подключить серый и серый/черный провода (НЗ контакты) встроенного реле доп канала №6 разъема CN3 системы Scher-Khan Logicar 4 и со стороны автомобиля до разрыва присоединить черный провод разъема CN13 системы Scher-Khan Logicar 4 (см. рис. 5). Обязательно установить функцию 3-7 в значение 2.

Подключение центрального замка

Управление центральным замком по шине Lin-Bus возможно только на комплектациях с центральным замком с дистанционным управлением и мастер замком в двери водителя. Подключение к шине Lin-Bus описано в пункте 1. Обязательно установить функцию 3-7 в значение 2.

Если в Лада Приора не активирован штатный радио-ключ, то будет производиться управление открытием и закрытием ЦЗ без включения/выключения штатной охраны, при этом необходимо установить функцию 3-8 в значение 1. Также в этом положении не будет работать режим поднятия стекол при закрытии ЦЗ (постановкой в охрану брелоком сигнализации).

Если в Лада Приора активирован штатный радио-ключ и штатная охрана, то необходимо установить функцию 3-8 в значение 2. В этом случае будет производиться управление ЦЗ с включением/выключением штатной системы охраны автомобиля. В этом варианте возможен режим поднятия стекол при постановке в охрану, для этого необходимо установить функцию 2-3 в значение 3. Соответственно, если штатный радио-ключ активирован, то возможен режим SLAVE – управление охраной от штатного брелока, для включения Slave установить функцию 1-17 в значение 2 и 3-3 в значение 2. Также при реализации автозапуска потребуется применение обходчика иммобилайзера Scher-Khan BP-2.

Таким образом, функция 3-8=1 реализует открытие/закрытие ЦЗ, имитируя салонную кнопку, а функцию 3-8=2 реализует включение/выключение штатной охраны с одновременным закрытием/открытием ЦЗ, имитируя управление от штатного радио-ключа.

Для подключения датчика багажника требуется серый/черный провод разъема CN5 системы Scher- Khan Logicar 4 подключить к желтому проводу контакта 14 серого 20-контактного разъема XP3 блока электропакета (см. рис.

Для подключения датчика зажигания зеленый провод разъема CN5 системы Scher-Khan Logicar 4 требуется подключить к проводу « + зажигание» не пропадающее при стартере, например, можно подключить к синему/черному проводу замка зажигания (см. рис. 9).

Для подключения автозапуска необходимо:

— красный/черный провод разъема CN1 системы Scher-Khan Logicar 4 через предохранитель 40 А подключить к коричневому проводу разъёма замка зажигания («+12В»);

— зелёный провод разъема CN1 системы Scher-Khan Logicar 4 подключить к синему/черному проводу разъёма замка зажигания («+зажигание»);

— жёлтый провод разъема CN1 системы Scher-Khan Logicar 4 подключить к красному проводу разъема замка зажигания («стартер») (см. общую схему и рис. 9).

Если на автомобиле активирована штатная система охраны, то требуется установить обходчик иммобилайзера. В качестве обходчика иммобилайзера используется Scher-Khan BP-2.

Красный провод (+ питание) разъема CN1 обходчика подключить к +12В. Черный провод (масса) разъема CN1 обходчика подключить к белому проводу разъема CN5 доп канал №1 системы Scher-Khan Logicar 4.

Установка автосигнализации на Лада Приора

Точки подключения автосигнализации на Лада Приора

Блок справа от педали тормоза:концевик капота (-) — белый/чёрный в среднем разъёмезажигание (+) — оранжевый в среднем разъёмеоткрывание багажника (-) — синий/красный в маленьком разъёмеконцевик дверей (-) — белый/чёрный в маленьком разъёмеконцевик багажника (-) — жёлтый/красный в маленьком разъёме

родная сирена — серый/чёрный на блоке предохранителей

Для управления центральным замком разрезать коричневый провод в водительской двери и подцепиться по схеме:

Прислал RA9UBD
Цепь	Цвет	Полярность	Расположение
+ 12V	Коричневый	Положительная	Замок зажигания
Стартер	Красный
IGN	Синий/чёрный
Тахо сигнал	Коричневый/красный	Импульсы	Приборка
Ручник	Коричневый/синий	Отрицательная	Приборка (Подробнее см. Схема 1)
Концевик двери водителя	Синий/чёрный	Разъём Х3 (См. рис 1)
Концевик правой передней двери	Коричневый
Концевики задних дверей	Серый/красный
Концевик багажника	Жёлтый/красный
Открытие багажника (Слаботочный вход, можно без реле, 1 канал напрямую к сигнализации.)	Синий/красный
Повороты	Синий, Синий/чёрный	Положительная	Разъём Х1 (См. рис 1)
Ц.З.	Коричневый	Отрицательная	Провод находится внутри водительской двери, в жгуте от блока кнопок. (Подробнее см. Схема 3)
Концевик капота	Белый/чёрный	Разъём Х2-17 (Если используется датчик температуры двигателя, то по схеме 2)

Блок находится за панелью, возле педали газа. Для извлечения блока снять левую и правую панели, открутить две гайки на 10, слева и справа, крепления блока.

Подключение к центральному замку

При подключении ЦЗ (см. схема 3), если подключиться только к коричневому проводу в двери водителя, то будут закрываться все двери, а открываться только водительская. Для открытия остальных дверей, необходимо использовать в сигнализации провод для двух-шагового открывания ЦЗ, и подключиться по схеме ниже.

Открытие остальных дверей осуществляется вторым импульсом, реле К1. Так же срабатывают реле К2 и К3, они нужны для блокировки правых стеклоподъёмников. Если этого не сделать, то при открытии остальных дверей, будут приоткрываться правые стеклоподъёмники на 0,8 сек, т.е. от импульса открывания ЦЗ, вторым шагом. Блокировать стеклоподъёмники необходимо из-за особенности электросхемы дверей Приоры.

Если в комплектации нет стеклоподъёмников на задних дверях, то реле К3 ставить не нужно, и соответственно ячейка Х1-11, в разъёме Х1 не задействована. (Цвет провода Х1-11 не известен.) Если в комплектации нет стеклоподъёмников вообще, то не нужно использовать и реле К2.

Схема контроллера электропакета

Точки подключения автосигнализации StarLine A93 CAN-LIN Ver. ПО M8 на Lada Priora 2020 с неактивной штаткой + реализация доводчика стекол

Автор RA9UBD

За блоком реле и предохранителей:+12 (для релейного модуля) – красный толстыйзажигание – синий/чёрныйстартер – красный

Ручник (-) – синий/чёрный в жгуте к панели приборов (См. Рис. 6)

Масса (-) – чёрный толстый; разъём 4 блока электропакета (См. Рис. 1)

Разъём 1 блока электропакета (См. Рис. 1):+12В (питание блока сигнализации) – красный толстыйпровод штатной сирены – серый/белый толстый. Провод используется для подключения сирены, чтобы не тянуть провод сирены под капот. Штатную сирену (клаксон) следует удалить, на её место установить сирену из комплекта.

Разъём 2 блока электропакета (См. Рис. 1):Концевик капота (-) – белый/черный (Pin 15), см. Рис. 5Аварийка (альтернативное управления от сигнализации) (-) – красный (Pin 5)

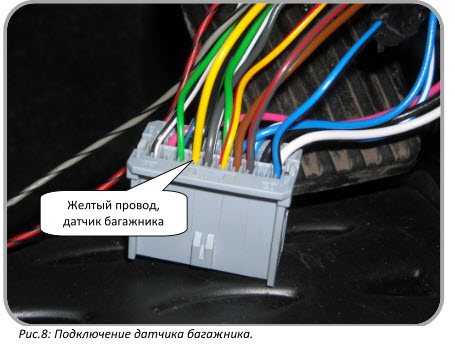

Разъём 3 блока электропакета (См. Рис. 1):Концевик багажника (-) – желтый (Pin 14), см. Рис. 5Can-H – желтый/красный, см. Рис. 4Can-L – серый, см. Рис. 4Lin – синий/белый , см. Рис. 4

Т.к. штатка не активна, то можно отключить от блока электропакета концевики багажника и капота, или развязать диодами (См. Рис. 5).

Для реализации поднятия стекол при НЕ активной штатной сигнализации, необходимо при постановке в охрану включить зажигание на 1 сек так, что бы сигнализация этого не увидела. Для этого подключить сигнализацию по схеме ниже (См. Рис. 2) и запрограммировать гибкие каналы №2 и №8 (См. Рис. 3).

По CAN-LIN:– Контроль работы двигателя– Концевики дверей– Управление ЦЗ– Управление замком багажника– Комфорт (поднятие стекол)

По аналогу:– Ручник– Зажигание– Багажник– Капот– Повороты (альтернативное управление)

Вход тормоза (оранжевый/фиолетовый от сигнализации) на массу.

Инструкция по установке и подключению

Установка сигнализации на Приора начинается с определения мест расположения блоков охранного комплекса. При монтаже требуется обеспечить минимальную длину соединительных кабелей, запрещается располагать модули на штатных электрических приборах. На части машин Лада 2 Приора используется заводской охранный комплекс с пультом управления, вынесенным на головку ключа. Штатный блок сигнализации на Приоре находится в салоне машины под облицовками тоннеля пола. При установке дополнительного защитного оборудования штатное устройство отключается.

Установка сигналки своими руками начинается с монтажа головного блока, который располагается внутри панели приборов. Узел располагается на удалении от салонного обогревателя, рекомендуется наклонить модуль штекером вниз для стока конденсата. Положительный импульс питания поступает от замка зажигания, в цепи предусматривается предохранитель (номинал указан в документации, прилагаемой к автосигнализации).

Антенный блок ставится на ветровое стекло, часть сигнализаций допускает скрытное размещение узла (со снижением радиуса действия пультов).

При использовании оборудования с автозапуском требуется вывести в моторный отсек температурный сенсор; на части моделей сигнализаций применяется отдельный блок реле, обеспечивающий пуск мотора на расстоянии.

Сенсор удара располагается в салоне машины (пьезоэлектрический микрофон) или внутри головного блока (3-осевой сенсор ускорений). При установке оборудования требуется вывести на обшивку стойки контрольный светодиод, а также переключатель программирования. Головной жгут проводки подключается к блоку центрального замка и сирене, размещенной в моторном отсеке. Для управления замком крышки багажника используется дополнительный канал сигнализации. Подсоединение выполняются в соответствии с заводской инструкцией.

Охранный комплекс на автомобилях Приора подключается к электронному блоку управления, который находится под панелью приборов около педального узла. Для повышения защищенности рекомендуется соединить дополнительные жгуты со штатной проводкой автомашины. Полученные магистрали должны внешне имитировать заводские кабели, что дополнительно усложнит задачу угонщика. Часть комплексов поддерживают реле с радиоуправлением, которые блокируют цепи топливного насоса или зажигания.

При установке проводки требуется использовать кабели из одинакового материала. Если предполагается соединить разнородные металлы, то коммутация производится специальной муфтой. Лишние провода рекомендуется свернуть в рулон, который затем крепится под панелью приборов. Запрещается натягивать или изгибать проводку под прямым углом.

Как определить неисправность?

Если вы заметили, что в работе проводки Приоры возникли проблемы или один из приборов не функционирует, то можно произвести диагностику напряжения, для этого используется мультиметр. В частности, вам нужно будет проверить, есть ли напряжение в цепи питания, соединяющая вышедший из строя прибор с другими устройствами.

Как правильно это сделать:

1. Сначала необходимо переключить тестер в режим вольтметра.
2. Далее, один щуп тестера подключается к аккумуляторной батарее либо кузову транспортного средства, в зависимости от того, где находится диагностируемый прибор.
3. Второй щуп устройства необходимо соединить с подающим кабелем в диагностируемой цепи, но перед этим клеммы с девайса нужно снять.
4. Если при диагностике на экране тестера появятся показания, то это свидетельствует о том, что напряжение в цепи имеется, соответственно, проверяемые провода исправны.
5. Аналогичные действия производятся и с остальными проводами, которые требуют проверки. Если в конечном итоге вы обнаружите точку, где нет напряжения, то это говорит о том, что источник поломки находится на данном участке цепи. Дело остается за малым — просто найти причину и избавиться от нее (автор видео — канал PRO.Garage).

Если напряжение в цепи полностью отсутствует, можно произвести диагностику возможного короткого замыкания.

Чтобы сделать это, выполните следующие действия:

1. Сначала из блока предохранителей необходимо извлечь деталь, которая отвечает за диагностируемую цепь.
2. Как и в предыдущем случае, мультиметр следует активировать в режим работы вольтметра.
3. Один щуп тестера следует соединить с выходами подключения предохранительного элемента. Убедитесь в том, что все остальное оборудование и девайсы в данной цепи не подключены.
4. Затем немного пошевелите сам проводок — если в этот момент на дисплее будут появляться показатели, это свидетельствует о том, что где-то провод коротит. Проблему необходимо как можно быстрее решать — квалифицированные электрики говорят, что электроцепь до такого состояния доводить в принципе не стоит.

Короткое замыкание обычно появляется на том участке цепи, где стерлась изоляция. Такая процедура может быть проведена с любым компонентом электросхемы, а также с выключателями. Если же диагностика показала отсутствие короткого замыкания, то есть еще один вариант проверки.

В частности, речь идет о поиске возможного обрыва в электросети, процедура выполняет следующим образом:

1. Сначала необходимо обесточить бортовую сеть или только один участок, который вы хотите проверить. Для этого либо отключите клеммы от аккумуляторной батареи, либо просто извлеките предохранительное устройство из места монтажа.
2. Теперь приступаем непосредственно к проверке — щупы тестера следует подключить к двум концам участка электроцепи.
3. Далее, один из щупов следует подключить к кузову авто, вам нужна масса.
4. Если в момент подключения на дисплее тестера начнут появляться показатели, это говорит о том, что на данном участке электроцепи разрывы отсутствуют. В том случае, если изменений никаких нет, то с уверенностью можно сказать, что в проводке есть обрыв.

Для чего нужен иммобилайзер

Помимо защиты автомобиля от угона иммобилайзер выполняет ряд дополнительных функций:

• возможность управления задержкой отключения освещения в салоне;
• управление работой заднего противотуманного фонаря;
• проверка наличия ключа в замке зажигания при открытии дверей и подача предупреждающего сигнала водителю (мигает один сигнал зуммером в комбинации приборов);
• сигнализация о невыключенном внешнем освещении при выключении зажигания (двойной сигнал зуммером).

Положительные стороны

К положительным характеристикам использования штатного иммобилайзера относятся:

• невозможность запуска двигателя автомобиля путем проворачивания личинки замка зажигания или использования ключа без чипа;
• возможность управления центральным замком со штатного ключа;
• при эксплуатации штатной сигнализации она работает совместно с иммобилайзером, что обеспечивает дополнительную защиту;
• реализация дополнительных функций комфорта;
• возможность проведения диагностики блока при помощи сканера.

Отрицательные стороны

К минусам иммобилайзера обычно относят следующие моменты:

1. Основным недостатком устройства является его ненадежность. Достаточно часто встречаются отказы ключей, в результате чего блок не видит чип. Этот недостаток заставляет владельцев возить с собой второй ключ из комплекта (с красной меткой).
2. Сложность схемы обучения и риск ошибок в процессе.
3. Невозможность обеспечения автозапуска двигателя без установки устройства обхода или полного отключения иммобилайзера.
4. В случае если глючит штатный блок управления, то самостоятельно отключить его невозможно.
