Термостат гранта

Структура и условия работы термостата

В состав термостата входят такие металлы как медь и сплав латуни. Суть работы прибора заключается в маленьком цилиндре, повернутом в сторону двигателя.

Посередине цилиндра находится синтетический восковой шарик, который при определенной температуре (82 градуса Цельсия) начинает плавиться (воск существенно расширяется под воздействием тепла, меняет твердое состояние на жидкость).

В цилиндре с воском вдавлен специальный штырь, соединенный с клапаном. При плавлении воска, в результате расширения, он начинает выдавливать штырь из цилиндра, при этом открывая клапан, через который поступает охлаждающая жидкость. Когда двигатель останавливается и остывает, воск в термостате застывает, и снова возвращает себе твердое состояние.

Снятие и проверка термостата

При исправном термостате после пуска холодного двигателя отводящий от радиатора нижний шланг некоторое время должен оставаться холодным, а затем (после того как температура охлаждающей жидкости превысит 85±2 °C) быстро нагреваться, что указывает на начало циркуляции охлаждающей жидкости по большому кругу. Для демонтажа термостата снимаем шланг подвода воздуха к дроссельному узлу (см. «Снятие шланга подвода воздуха к дроссельному узлу») и воздушный фильтр (см. «Снятие воздушного фильтра и воздухозаборника»). Сливаем из системы охлаждения жидкость (см. «Замена охлаждающей жидкости»).

Отжав фиксатор колодки жгута проводов системы управления двигателем, отсоединяем колодку от разъема датчика температуры охлаждающей жидкости. Отвернув ключом «на 13» гайку крепления наконечника «массового» провода к корпусу термостата…

…снимаем наконечник провода со шпильки.

Головкой «на 8» ослабляем затяжку хомута крепления подводящего шланга радиатора…

…и снимаем шланг с патрубка корпуса термостата.

Аналогично отсоединяем от патрубка крышки термостата шланг подвода жидкости к радиатору отопителя.

Головкой «на 13» отворачиваем две гайки крепления корпуса термостата и снимаем корпус со шпилек головки блока цилиндров.

Соединение корпуса термостата с головкой блока цилиндров уплотнено прокладкой.

Ключом Torx T‑30 отворачиваем три винта крепления крышки термостата (показано со снятым датчиком температуры охлаждающей жидкости).…

…и снимаем крышку.

Соединение крышки с корпусом термостата уплотнено резиновым кольцом.

Преодолевая усилие пружины, нажимаем губками пассатижей на фиксирующую пластину.

Поворачивая пластину в любую сторону, выводим ее из зацепления с выступами корпуса термостата.

…и пружину термостата.

Вынимаем баллон термостата. Для проверки термостата опускаем его баллон в прозрачный сосуд с охлаждающей жидкостью. Подогреваем сосуд, одновременно помешивая жидкость и контролируя по термометру начало перемещения штока баллона. У исправного термостата шток баллона должен начать выдвигаться при температуре 85±2 °C. При температуре жидкости 100±2 °C шток баллона должен полностью выдвинуться – ход штока не менее 8 мм. Собираем и устанавливаем термостат в обратной последовательности. При установке баллона его шток должен войти…

…в отверстие корпуса. Уплотнительное кольцо крышки термостата и прокладку в соединении корпуса с головкой блока цилиндров заменяем новыми. Перед монтажом очищаем от остатков старой прокладки привалочные поверхности головки блока цилиндров…

Замена термостата с 77C на 92C

Многие владельцы Грант жалуются на довольно проблемные и слабые термостаты своих машин. Большая часть претензий связана с тем, что устройство открывает доступ тосолу уже после прогрева мотора до 80C. На самом деле никакой неисправности в этом нет, просто особенность работы конкретных двигателей — они изначально настроены на работу с такой температурой.

Чаще всего подобные особенности не воспринимаются автовладельцами всерьез, и никак не мешает функционированию мотора. Пожалуй единственным ощутимым отличием станет более прохладный воздух в салоне авто при минусовой температуре на улице. Однако перевод автомобиля на газовое топливо значительно усложнит данную ситуацию.

В таких обстоятельствах элемент можно доработать, хотя и не рекомендуется производителем, после чего открываться он будет уже при 92C. Доработка потребует приобретения нового термостата, однако, замены всей детали не потребуется, из нового термостата нужно лишь датчик.

Для проведения этой работы вам потребуется:

• загнать машину на рампу или же в яму;
• слить тосол;
• убрать воздуховод (он будет мешать рабочему процессу);
• демонтировать термостат (либо просто снимите с прибора крышку, при этом, не потеряв уплотнитель);
• установить новый термоэлемент;
• прижать термоэлемент пружиной и ограничителем.

В результате проведения вышеописанной манипуляции температура срабатывания повысится примерно на 15%.

Установка противотуманных фар на Лада Гранта
Датчик педали тормоза на Лада Гранта
Снятие и установка расширительного бачка на LADA Granta
Гидрокомпенсаторы на автомобилях Лада
Какой зазор на свечах зажигания
Регулировка дверей на Лада Гранта

Как проверить?

Для корректной проверки работоспособности данного изделия на автомобиле Лада Гранта необходимо прогреть мотор с таким расчетом, чтобы стрелка на температурном индикаторе немножко не доходила до начала красной зоны. Теперь глушим движок и перемещаемся под капот, где отыскиваем верхний патрубок (черного цвета с диаметром около 50 мм) радиатора.

Сам шланг зафиксирован на отводах радиаторного узла посредством хомутов. Теперь обнаруживаем аналогичный патрубок, но только внизу радиатора. Аккуратно прикасаемся к обоим патрубкам с целью почувствовать их степень нагрева

Осторожно, не обожгитесь! Если индикатор в салоне LADA Granta «утверждает» о прогреве мотора, а один из обозначенных патрубков остается в холодном состоянии, то это прямое свидетельство того, что клапан внутри термостата «отказался» открываться и не пускает жидкость по большому кругу. Решение вопроса кроется в замене термостата (на холодном моторе)

Также обозначим второй, так называемый «народный» способ проверки. Здесь термостат необходимо погрузить в сосуд с закипевшей водой. Теперь с любопытством наблюдаем за клапаном на предмет его способности к открыванию. Если это происходит, то изделие исправно, а в противном случае — прибегаем к замене. Данный способ предусматривает обязательное предварительное снятие «подозреваемого» термостата с автомобиля LADA Granta.

Как поменять термостат ЛАДА “Гранта”

На ЛАДА “Гранта” устанавливаются силовые агрегаты с 6 и 8 клапанами ГРМ. Расположение термостата в этих моделях отличается, соответственно, процедура замены также имеет отличия.

Для замены термостата на восьмиклапанной версии “Гранты” необходимы:

• крестообразная отвертка;
• торцовые ключи на 10 и13;
• крестовая отвертка;
• ключ Т30;
• емкость для охлаждающей жидкости.

Замена термостата ЛАДА “Гранта” (8 клапанная) выполняется так:

• установить ЛАДА “Гранта” на площадку, имеющую уклон так, чтоб передняя часть оказалась выше задней;
• открутить болты крепления защиты двигателя и снять ее;
• подставить под радиатор емкость для охлаждающей жидкости;
• снять крышку, закрывающую расширительный бачок;
• выкрутить пробку сливного отверстия на радиаторе;
• слить охлаждающую жидкость в емкость;
• закрутить пробку сливного отверстия на радиаторе;
• отжать фиксатор и отстыковать колодку проводов от датчика температуры охлаждающей жидкости;
• ослабить хомут, фиксирующий задний шланг на патрубке крышки термостата;
• снять шланг с патрубка;
• ослабить хомут, фиксирующий передний шланг на патрубке крышки термостата;
• снять передний шланг с патрубка;
• открутить гайку, удерживающую провод “массы” на шпильке крепления термостата;
• снять со шпильки шайбу и наконечник провода “массы”;
• открутить две гайки, крепящие термостат к двигателю, снять и отложить шайбы;
• стянуть корпус термостата со шпилек;
• снять уплотнительную прокладку термостата;

Важно: при снятии или замене термостата уплотнительная прокладка подлежит обязательной замене на новую!

• открутить три болта, удерживающие крышку термостата;
• снять крышку;
• отжать фиксирующую пластину термостата, преодолевая сопротивления пружины;
• повернуть пластину, вывести ее из пазов и вытащить;
• извлечь пружину;
• вытащить термостат из корпуса.

Новый термостат устанавливается в корпус на место старого, дальнейшие операции следует производить в порядке, обратном снятию детали.

Совет: перед установкой шлангов на патрубки следует смазать последние тонким слоем герметика, это предотвратит возможную утечку охлаждающей жидкости.

После установки термостата необходимо заполнить систему охлаждения антифризом (охлаждающей жидкостью), завести и прогреть двигатель, проследив, чтоб из контуров охлаждения удалились воздушные пробки.

Для замены термостата на шестнадцатиклапанной версии “Гранты”, понадобятся:

• крестовая отвертка;
• ключ на 10;
• шестигранный ключ на 5;
• емкость для охлаждающей жидкости.

Автомобиль необходимо разместить на ровной площадке, желательно с небольшим уклоном, чтоб передняя часть была приподнята относительно задней. Перед заменой термостата следует слить из системы охлаждающую жидкость. Для этого необходимо снять защиту двигателя, открыть крышку расширительного бачка, подставить под радиатор емкость для охлаждающей жидкости и слить последнюю, открутив пробку сливного отверстия радиатора. После того, как жидкость слита, можно закрутить пробку сливного отверстия и приступать к замене термостата. Снятие термостата ЛАДА “Гранта” (16 клапанов) выполняется так:

• ослабить хомуты шлангов, подводящих охлаждающую жидкость к крышке термостата;
• отстыковать шланги от крышки термостата;
• выкрутить болты крепления крышки термостата;
• извлечь крышку термостата с посадочного места;
• снять уплотнительное кольцо из паза в крышке термостата (его необходимо заменить новым);
• утопить и провернуть пластину, фиксирующую термостат в крышке;
• вытащить пластину и термостат из крышки.

Новый термостат устанавливается в порядке, обратном снятию.

После установки термостата необходимо залить в систему охлаждающую жидкость, завести и прогреть двигатель, удалить из системы воздушные пробки (при их наличии).

Совет: перед установкой термостата на авто его следует проверить. Для этого необходимо погрузить термостат в воду с температурой 85 градусов. Если при этом шток термостата начинает двигаться, устройство исправно.

Теперь вы знаете как поменять термостат ЛАДА “Гранта” и можете выполнить работу самостоятельно, без дополнительных затрат времени и денег для визита на СТО.

Последовательность действий

1. Помещаем машину в периметр ремонтной зоны.
2. Отпускаем хомут патрубка подачи воздуха (крестовая отвертка).
3. Снимаем датчик массового расхода воздуха (ДМРВ).
4. Выкручиваем пробку расширительного бачка, удаляем вакуум.
5. Отвинчиваем три хомута на распределителе системы охлаждения, сливаем отработку в пластиковую емкость (около 3-х литров).

Подготовительные процессы перед установкой

1. Отжимаем колодку с проводами от блока управления двигателем, отсоединяем клемму датчика температуры.
2. Ключом на «13» выкручиваем минусовую клемму, снимаем ее с корпуса регулятора.

1. Головкой на «8» ослабляем хомуты патрубка подачи – обратки тосола к радиатору.

1. Снимаем резиновые патрубки с регулятора.

1. Головкой на «13» выкручиваем две гайки – фиксаторы термостата к стенке блока цилиндров.

1. Извлекаем механизм со штатного места, зажимаем в тиски для проведения профилактики.

1. Ключом Torx T-30 выкручиваем три винта крышки, извлекаем ее.

1. Соединение крышки и корпуса уплотнено резиновой прокладкой. Осматриваем ее, при наличии механических повреждений, деформации заменяем новой.

1. Плоскогубцами захватываем пружину, надавливаем, освобождаем металлическую пластину.

1. Освобождаем баллон регулятора.

1. Для проверки работоспособности распределителя, опускаем его в емкость с водой, постепенно подогреваем, доводим до температуры 85 – 90°С. Наблюдаем за перемещением штока. В исправном состоянии он будет передвигаться ближе к верху.

1. Собираем детали в обратной последовательности, устанавливаем на штатное место.

Водителю на заметку!

Когда необходима замена термостата ЛАДА “Гранта”

Менять термостат следует, если он не перекрывает большой контур даже при горячем двигателе или открывается при температуре выше 92 градусов. В первом случае двигатель недостаточно прогревается, что ухудшает сгорание воздушно-топливной смеси и циркуляцию масло по маслоканалам. При позднем открытии в лучшем случае часто включается вентилятор охлаждения, в худшем — выходят из строя подшипники коленвала или деформируется головка двигателя, что требует сложного дорогостоящего ремонта.
Конструкция термостата ЛАДА “Гранта” не предусматривает его ремонта, поэтому вышедшую из строя деталь необходимо заменить новой.
Убедиться в работоспособности термостата без его демонтажа с автомобиля можно, пощупав температуру патрубков большого контура охлаждения или низ радиатора. Пока двигатель не прогреется до рабочей температуры, они должны быть холодными. После прогрева двигателя термостат открывается и элементы большого контура должны нагреться.

Особенности системы охлаждения ЛАДА “Гранта”

Как и в предыдущих моделях ЛАДА, по достижению определенной температуры термостат переключает поток охлаждающей жидкости с малого на большой контур. В малый контур входят:

• водяная рубашка цилиндров;
• помпа;
• отопитель салона.

Отличие в том, что радиатор отопителя включен в малый контур последовательно, а не параллельно. Это заставляет всю охлаждающую жидкость проходить через него, улучшая прогрев салона. Температура открытия термостата — 85 градусов. По достижению этой отметки клапан открывается и жидкость начинает циркулировать по большому контуру, в который. помимо элементов малого контура, входит радиатор охлаждения. Достоинство модернизированной системы охлаждения в том, что антифриз из рубашки двигателя попадает непосредственно на термоэлемент термостата, не смешиваясь в его корпусе. Это позволяет элементу реагировать на реальную температуру двигателя, открываясь вовремя и исключая перегрев. Завод-изготовитель установил допустимый диапазон открытия термостата 85士7 градуса. То есть он может открываться и при 78, и при 93 градусах. Согласно официальному письму производителя, разосланного дилерам, рабочая температура двигателя “Гранта” может быть на 10 градусов ниже, чем у предшествующих моделей ВАЗ. Это не говорит о “недогреве” мотора и не ведет к увеличению расхода топлива, ухудшению смазки и снижению моторесурса. Однако владельцы ЛАДА “Гранта” нередко меняют термостат на новый, с температурой открытия ближе к 90 градусам или дорабатывают штатный термостат, меняя тепловой элемент.

Особенности системы охлаждения ЛАДА “Гранта”

Как и в предыдущих моделях ЛАДА, по достижению определенной температуры термостат переключает поток охлаждающей жидкости с малого на большой контур. В малый контур входят:

• водяная рубашка цилиндров;
• помпа;
• отопитель салона.

Отличие в том, что радиатор отопителя включен в малый контур последовательно, а не параллельно. Это заставляет всю охлаждающую жидкость проходить через него, улучшая прогрев салона. Температура открытия термостата — 85 градусов. По достижению этой отметки клапан открывается и жидкость начинает циркулировать по большому контуру, в который. помимо элементов малого контура, входит радиатор охлаждения. Достоинство модернизированной системы охлаждения в том, что антифриз из рубашки двигателя попадает непосредственно на термоэлемент термостата, не смешиваясь в его корпусе. Это позволяет элементу реагировать на реальную температуру двигателя, открываясь вовремя и исключая перегрев. Завод-изготовитель установил допустимый диапазон открытия термостата 85士7 градуса. То есть он может открываться и при 78, и при 93 градусах. Согласно официальному письму производителя, разосланного дилерам, рабочая температура двигателя “Гранта” может быть на 10 градусов ниже, чем у предшествующих моделей ВАЗ. Это не говорит о “недогреве” мотора и не ведет к увеличению расхода топлива, ухудшению смазки и снижению моторесурса. Однако владельцы ЛАДА “Гранта” нередко меняют термостат на новый, с температурой открытия ближе к 90 градусам или дорабатывают штатный термостат, меняя тепловой элемент.

Обогрев дроссельной заслонки

Еще одна доработка «термоса» на ВАЗ-2190 – устройство контура обогрева дроссельного узла. Так некоторые автолюбители страхуются от обмерзания дроссельной заслонки. Для этого в крышке детали выполняется дополнительное отверстие с резьбой, куда через медную шайбу приваривается штуцер для отвода прогретой жидкости. Шпильки крепления «термоса» тоже придется увеличить.

В конце хочется отметить, что температура двигателя также зависит от марки применяемого антифриза и вязкостно-температурных свойств масла. Причинами низкой температуры в салоне могут быть неполадки в различных системах автомобиля.

Как проверить термостат

Проверку термостата можно осуществлять в два эта, но один из способов проверки довольно трудоемкий и чаще всего от него отказываются.

Первый способ

Для осуществления проверки термостат должен быть снят. Так же необходимо подготовить инструмент и материалы, которые будут использоваться для проведения работ.

Что понадобиться:

• Кухонная плита или горелка;
• Градусник;
• Емкость с водой;

Демонтированный термостат погружаем в емкость с водой и кипятим его на плите до температуры в 85°C (определить температуру поможет градусник, помещенный в воду). При достижении температуры в 85°C термостат должен открыться полностью, если же он открывается значительно раньше, значит, он неисправен и подлежит замене на новый.

Второй способ

Для проверки этим методом демонтировать термостат нет необходимости, но проверку нужно осуществлять на остывшем моторе. Запускаем двигатель и прогреваем его до рабочей температуры. В тот момент, когда двигатель нагрелся до 70°C, необходимо потрогать патрубок большого круга (это нижний шланг радиатора), он должен быть холодный. Если же шланг прогревается уже на 70°C, то необходимо менять термостат, так как он неисправен.

Проверка исправности термостата Лада Гранта

Для проверки термостата на автомобиле Лада Гранта пустите двигатель и потрогайте рукой нижний шланг радиатора должен быть холодным. После того как температура охлаждающей жидкости достигнет 85-92 ’С, шланг должен начать нагреваться. Если этого не происходит, снимите термостат и проверьте его работоспособность. Для проверки извлеченного термостата выполните процедуры по п.п.17-18 (см. инструкцию выше)

Детали для доработки термостата Лады Гранта

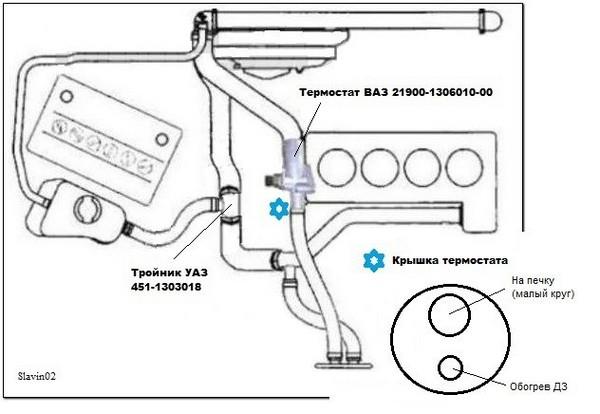

Схема для установки

На термостат будет врезан штуцер, чтобы сделать подачу на обогрев дроссельного узла

Слегка доработанная схема

Следующая и, пожалуй, самая основная доработка, это установка другого термоэлемента от термостата WAHLER 3091.92D (92С). Приступаем к внедрению термоэлемента от термостата WAHLER 3091.92D (92С) в термостат ВАЗ 2190.

От данного термостата нам понадобится лишь сам термоэлемент и пружина. Разрезаем термостат по схеме, указанной на рисунке ниже, и извлекаем нужные нам элементы, далее внедряем их в термостат от Гранты!

Стрелками указаны места где нужно распилить термостат.

Термоэлемент и пружина нам нужны, корпус в мусорку.

Устанавливаем новые элементы в термос ВАЗ 2190

Детали от WAHLER 3091.92D заняли свое место

Следующая доработка будет по внедрению в крышку термостата дополнительного штуцера, который будет осуществлять подачу ОХ на обогрев дроссельного узла. Сильно тут говорить не о чем, был куплен штуцер, просверлено отверстие в крышке и нарезана резьба. Далее устанавливаем штуцер через медную шайбу. Все тщательно промазав герметиком

Доп.штуцер на обогрев ДЗ

Для установки термоса нам понадобится: -тройник УАЗ 451-1303018 -шипильки М8×85мм −2шт -хомуты -герметик -патрубки (валялись в гараже)

И так начинаем все с демонтажа старого термоса и заменой шпилек крепления. Потом ставим тройник от УАЗа на большой круг и соединяем с расширительным бочком С тройником скажу сразу придется помучаться… Т.к. патрубки диаметром 32мм, а тройник 38мм, ну ничего немного усилий и патрубки налазят

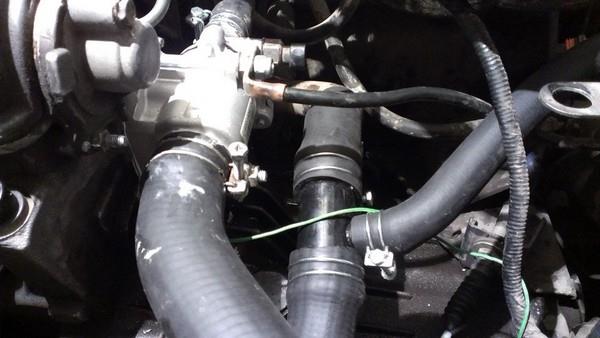

Шпильки и тройник на месте

Далее очередь за самим термостатом.

Никакой резьбы, только аргон

Подрезанный патрубок от печки хорошо подошел на расширительный бачек

Заменил заодно и шланги на Дроссель

После того как все собрал, завел мотор и меньше чем за 5 минут, температура на приборке поднялась до 50 град. Во время движения, на третьей скорости моторчика печки, из нее дует горячий воздух, раньше такого не было.

Ресурс замены термостата на Ладе Гранте 8 клапанов

Четкого интервала замены регулятора нет, такие цифры не приводит даже изготовитель. На практике владельцы руководствуются принципом снижения эффективности работы печного отопителя.

Средний ресурс эксплуатации термостата для Лады Гранты составляет 65 – 75 тыс. км. При условии соблюдения рекомендаций изготовителя, бережного отношения к технике интервал может быть увеличен на 5 – 7 тысяч.

Комплектация деталей — подготовка к установке

Признаки необходимости замены термостата Лады Гранты 8 клапанов

• после прогрева двигателя свыше 85°С патрубки большого круга циркуляции все еще холодные;
• неполное открытие клапана регулятора, что приводит к затруднению циркуляции потока антифриза;
• клапан не перекрывает магистраль большого контура вообще, что приводит к длительному прогреву двигателя автомобиля, чрезмерному расходу горючего;
• разгерметизация магистрали, утечка тосола;
• механическое повреждение, деформация корпуса;
• регулятор работает нестабильно, отопитель не в полном объеме прогревает салон автомобиля, что указывает на образование окаменелостей, наслоений ржавчины в магистрали.

Последствия длительного перегрева двигателя

Особенности версии Лада Гранта с кондиционером и без кондиционера

Конструкционных особенностей модели с установленным кондиционером и без — нет. Форма и размеры термостата идентичные. Отличия лишь в способе демонтажа печного отопителя.

Лада 2112 › Бортжурнал › Доработка термостата гранта

Начну с того что ещё год назад поставил себе термостат от гранты фирмы BEHR. Долго искал в своём городе термостат именно этой фирмы и в итоге он был найден. После его установки машина стала греться быстрее и печка стала греть чуть лучше, чего собственно я и добивался . Покатавшись с ним зиму, заметил что с ним машина держит температуру на ходу 77-79, что очень мало для правильной работы нашего двигателя. Летом в жару, даже в самых долгих пробках машина грелась не охотно, что меня определённо радовало, но в итоге я всё таки решил заменить термоэлемент на 92 градуса. Без переделок в корпус BEHR подходит термоэлемент фирмы wahler 3091.92D. Поиски данного элемента в моём городе не увенчались успехом… Либо ломили цену больше цены термостата в сборе либо, сроки ожидания были больше месяца. Если я не ошибаюсь, одним из первых внедрил себе грантотермостат BUBLS-64 После записи про установку его достали все вопросами что? как? и почему?))) У него же я и подглядел идею для доработки для таких же как я, кто не смог найти себе термоэлемент от wahler который подходит без особых переделок. Этим термоэлементом стал Wahler 3017.92D50. В наличии его опять таки нигде не было и мне предложили вместо него Wahler 3017.92D2. Они отличаются только наличием или отсутствием прокладки. Для его внедрения требуется выточить новую тарелку, т.к. родная меньше на 1 мм и следствие не перекрывает полностью малый круг и не держит нормально температуру. Был куплен данный элемент за 550р и отдан отцу для вытчивания тарелки под него. Сразу скажу фото не мои, т.к. делал месяц назад и о записи на драйв даже и не думал, поэтому и не фоткал ничего)) Вот ссылка на его б/ж Доработка термостата Гранта 2190 или еще теплее.

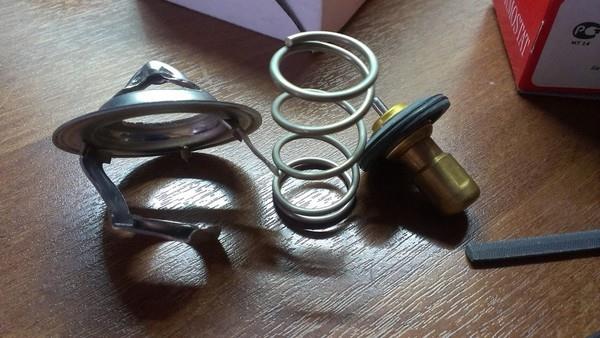

Термоэлемент и тарелка к нему

После переделки печка стала жарить и расход упал примерно на литр — 1,5. С данным элементом температура на ходу держится 88-90 градусов. Кому будет интересно что да как, задавайте вопросы)

Общая информация

Существуют одноклапанные, двухступенчатые и двухклапанные термостаты, а также приборы с электронным управлением. На Грантах устанавливаются термостаты Luzar LT0191 и Luzar LT0190 (стоимостью от 450 руб. за первый, и от 800 руб. за второй), FENOX TS034E7 (стоимостью от 800 руб.), ВАЗ-2123 (артикул 2123-1306010, стоимость – от 650 руб.). Стоит упомянуть и такие приборы как ВАЗ-2101 GATES (артикул TH14580, стоимость – от 350 руб.), ВАЗ-2121 GATES (артикул TH15380, примерная стоимость – от 500 руб.), ВАЗ-2110 (артикул 21082-1306010, стоимость – от 600 руб.) и другие устройства. Располагаются они между мотором и радиатором, но следует обязательно оговориться о том, что в расположении термостатов на Грантах с восьмиклапанными и шестнадцатиклапанными моторами имеются отличия.

Их главная задача заключена в препятствовании движению тосола через радиатор до того времени, пока двигатель автомобиля не прогреется до необходимых температур. Соответственно, если мотор машины не прогревается, то и охлаждающая жидкость (ОЖ) не движется по большому кругу. Обычно термостат срабатывает при достижении мотором температуры в 80-95C. Помимо прочего, термостат позволяет снизить объем попадающих в атмосферу вредных выбросов и свести к минимуму износ двигателя.

Термоэлемент, находящийся внутри прибора изготовлен из латуни, имеет цилиндрическую форму и наполнен искусственным воском. При достижении мотором температуры примерно в 82C данное вещество начинает плавиться, что вызывает его расширение. Это приводит в движение клапан, он открывается, после чего тосол начинает циркуляцию через радиатор автомобиля. Выключение мотора приводит к застыванию воска внутри термостата и закрытию заслонки.

Ниже мы более подробно расскажем о возможных неисправностях термостатов, приведем инструкцию по их замене и проверке, а также поделимся методикой по переделке и модернизации данной детали, позволяющей повысить порог ее срабатывания до 92C.

Снятие термостата Лада Гранта

Термостаты 8-клапанных двигателей и 16-клапанного двигателя Лада Гранта расположены по разному, в связи с чем их замена для этих двигателей показана в отдельности.Для снятия термостата двигателей ВАЗ-11183, ВАЗ-21116 и ВАЗ-11186 выполните следующее.1. Снимите пробку с расширительного бачка. Отверните пробку сливного отверстия внизу правого бачка радиатора. Слейте в емкость ОЖ которая выльется из радиатора двигателя. Заверните пробку сливного отверстия обратно.2. Отожмите фиксатор колодки жгута проводов датчика температуры охлаждающей жидкости. 3. …и отсоедините колодку от датчика

4. Ослабьте затяжку хомута крепления заднего шланга к крышке термостата…

5. …и снимите шланг с патрубка крышки

6. Аналогично отсоедините передний шланг от патрубка корпуса термостата.

7. Отверните гайку крепления провода «массы» к верхней шпильке крепления корпуса термостата…

8. …и снимите со шпильки гайку, шайбу и наконечник провода.

9. Отверните две гайки крепления корпуса термостата, снимите установленные гайками шайбы…

10. …и снимите корпус термостата со шпилек.

Уплотнительную прокладку корпуса термостата заменяйте новой при каждой разборке соединения.

11. Выверните три болта крепления крышки термостата и снимите крышку.

12. Преодолевая усилие пружины, отожмите вниз фиксирующую пластину термостата…

13. …затем, повернув ее в любом направлении, выведите из зацепления с пазами…

15. Выньте из корпуса пружину.

17. Перед установкой нового термостата проверьте его, опустив в воду, подогретую до температуры 78-80 ’С. Нагревайте воду, постоянно перемешивая, до температуры (87±2) ’С.

18. При температуре (87±2) ’С шток термостата должен начать выдвигаться из силового элемента. Если этого не происходит, замените термостат.19. Установите термостат в корпус в порядке, обратном снятию, а крышку — на корпус.

Уплотнение крышки при каждой разборе — сборке заменяйте новым.20. Установите термостат на двигатель в порядке, обратном снятию.21. Заполните систему охлаждения жидкостью (см. «Замена охлаждающей жидкости Лада Гранта»). Заверните пробку расширительного бачка, пустите двигатель, проверьте отсутствие утечки охлаждающей жидкости через соединения шлангов термостата и прогрейте двигатель на холостом ходу до рабочей температуры, чтобы удалить из системы воздушные пробки. О том как снимать термостат на 16 клапанном двигателе Лада Гранта, можно посмотреть в статье «Снятие термостата на автомобиле Лада Приора»
