Борьба с поломками спидометра на ваз 2106, 2107 и 2108: как поменять привод и трос?

Точность прибора

Независимо от того, является ли спидометр электронным или механическим, его необходимо тщательно откалибровать, чтобы точно перевести вращение трансмиссионного вала в скорость автомобиля. Калибровка по умолчанию основывается на нескольких предположениях о машине, включая передаточное число в дифференциале и размер шины.

Производители проводят обширные испытания, чтобы определить взаимосвязь этих факторов со скоростью. Используя это тестирование, они установили силу магнитного поля и сопротивление, предлагаемое волосяной пружиной, в соответствии с фактической скоростью транспортного средства.

Наиболее распространенные причины прекращения работы спидометра:

• неисправный датчик скорости
• поломка редуктора
• поврежденная проводка
• неисправный блок управления двигателем.

Причины неисправности прибора

Признаками неисправности устройства являются неправильные показания и шум при работе.

Причины могут быть следующие:

• неисправен счетчик;
• ослабли гайки крепления;
• обрыв гибкого троса;
• поврежден наконечник либо гнездо, в которое он вставляется;
• поломан привод или повреждено гнездо, через которое он соединяется с КПП;
• повреждена оплетка троса.

Проверка механизма на работоспособность

Для диагностики причины неполадок измерителя, необходимо с помощью домкрата приподнять авто и снять трос счетчика. На следующем этапе понадобится помощник. Один человек вращает приподнятое колесо, а второй наблюдает за гибким валом. Если тросик вращается, значит, причина в счетчике, если вращения не происходит — придется менять трос.

Электронный прибор проверяется путем тестирования приборной панели. Зажимаем сброс данных и выключаем зажигание. При вновь включенном зажигании стрелки на спидометре должны дернуться три раза. Если они остались неподвижны, это говорит о неисправности счетчика.

Как заменить трос спидометра на ВАЗ 2101-ВАЗ 2107?

Примечание!
Замену троса необходимо выполнять на подъемнике или смотровой яме!

Снятие:
1) В начале операции, вам будет необходимо снять панель приборов с автомобиля. (Как снять панель приборов с автомобиля ВАЗ 2106, см. в статье: «») (Как снять панель приборов на автомобиле ВАЗ 2104 и ВАЗ 2107, см. в статье: «»)

Примечание!
К сожалению инструкцию по снятию панели приборов на других автомобилях классического семейства практически в интернете не найти, поэтому снимите панель именно на вашем автомобиле по примеру снятия панели с ВАЗ 2104, ВАЗ 2106, ВАЗ 2107!

2) Далее при помощи пассатижей полностью отверните гайку которая крепит трос к механизму, а после отворачивания отсоедините трос.

Примечание!
После отсоединения троса, привяжите за проушины к гайке троса проволоку длинной «2 метра»!

3) Затем переберитесь к днищу автомобиля, а уже там отверните гайку которая крепит трос к редуктору (Она указана стрелкой), а после отворачивания гайки отсоедините трос.

4) Теперь возьмите в руки трос и вытяните его из автомобиля.

Примечание!
Вытягивайте трос аккуратно, проволока которая подсоединяется к гайки троса не должна полностью вытянутся и вследствие чего сняться с автомобиля!

5) И в завершение отвяжите проволоку от гайки.

Установка:

Примечание!
Чтобы продлить жизнь тросу, можно его поверхность смазать специальной смазкой которая называется «Литол-24», для этого перед установкой нового троса сперва вытащите его из оболочки начиная с той стороны которая подсоединяется к редуктору коробки, а затем на «2/3 длины» смажьте его смазкой!

Всю установку троса проделайте в обратном порядке снятию, но небольшую часть установки для наглядности мы вам покажем:

1) Сперва возьмите новый трос в руки, и привяжите к его гайки проволоку ранее отвязанную от старого троса.

2) Затем сядьте в салон и потянув за проволоку, вытяните один наконечник троса в салон автомобиля.

Примечание!
Чтобы вы не запутались, помните одну важную вещь: Наконечник троса который подсоединяется к редуктору расположенному на коробке оснащается защитным чехлом, поэтому устанавливайте трос правильно!

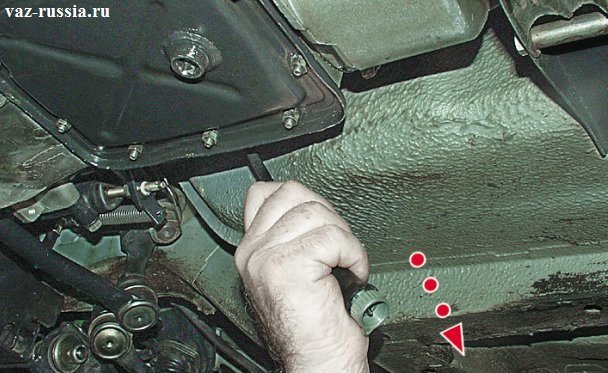

3) И в завершение операции, с помощью отвёртки заправьте чехол на своё место.

Примечание!
После установки троса проверьте его, убедитесь в том что он не в каких местах не перегибается и только потом заводите двигатель и проехав посмотрите как он работает!

Дополнительный видео-ролик:
Второй способ замены троса спидометра, вы сможете наглядно посмотреть в подготовленным специально для вас видео-ролике, в котором всё подробно описано и показано.

Замена троса спидометра на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Трос спидометра — он отвечает за передачу скорости от коробки к панели приборов спидометра автомобиля. Одним концом этот трос соединяется с редуктором привода который располагается на коробке передач, а другим концом он подсоединён к самому механизму спидометра который в свою очередь находится на панели приборов.

Примечание! Для замены троса, вам нужно будет запастись следующим набором инструментов: Во-первых обязательно запаситесь основными инструментами, такими как отвёртка и гаечные ключи. Далее вам нужно будет взять пассатижи, и к тому же проволоку длинной примерно на «2 метра» и диаметром «0.2-0.5 мм» чтобы было легче произвести замену троса!

• Замена троса спидометра
• Дополнительный виде-ролик

Где находится трос спидометра? Он располагается рядом с нижней частью картера коробки передач и крепится к редуктору, для наглядности чтобы у вас было хоть малейшее представление о том где находится тросик, просмотрите фото ниже на котором стрелкой указан тросик:

Когда нужно менять трос спидометра? Он подлежит замене, при:

• Выходе из строя, в связи с чем на панели приборов спидометр не будет показывать никаких значений.
• А так же при его деформации и при поломки гайки которая его крепит на редукторе, или на механизме спидометра.

Примечание! Если у вас гайка крепящая трос к редуктору, или же к спидометру будет поломана, то в таком случае при езде будут наблюдаться резкие скачки стрелки спидометра!

Как заменить трос спидометра на ВАЗ 2101-ВАЗ 2107?

Примечание! Замену троса необходимо выполнять на подъемнике или смотровой яме!

Снятие: 1) В начале операции, вам будет необходимо снять панель приборов с автомобиля. (Как снять панель приборов с автомобиля ВАЗ 2106, см. в статье: «Замена панели приборов») (Как снять панель приборов на автомобиле ВАЗ 2104 и ВАЗ 2107, см. в статье: «Замена панели приборов»)

Примечание! К сожалению инструкцию по снятию панели приборов на других автомобилях классического семейства практически в интернете не найти, поэтому снимите панель именно на вашем автомобиле по примеру снятия панели с ВАЗ 2104, ВАЗ 2106, ВАЗ 2107!

2) Далее при помощи пассатижей полностью отверните гайку которая крепит трос к механизму, а после отворачивания отсоедините трос.

Примечание! После отсоединения троса, привяжите за проушины к гайке троса проволоку длинной «2 метра»!

3) Затем переберитесь к днищу автомобиля, а уже там отверните гайку которая крепит трос к редуктору (Она указана стрелкой), а после отворачивания гайки отсоедините трос.

4) Теперь возьмите в руки трос и вытяните его из автомобиля.

Примечание! Вытягивайте трос аккуратно, проволока которая подсоединяется к гайки троса не должна полностью вытянутся и вследствие чего сняться с автомобиля!

5) И в завершение отвяжите проволоку от гайки.

Установка:

Примечание! Чтобы продлить жизнь тросу, можно его поверхность смазать специальной смазкой которая называется «Литол-24», для этого перед установкой нового троса сперва вытащите его из оболочки начиная с той стороны которая подсоединяется к редуктору коробки, а затем на «2/3 длины» смажьте его смазкой!

Всю установку троса проделайте в обратном порядке снятию, но небольшую часть установки для наглядности мы вам покажем:

1) Сперва возьмите новый трос в руки, и привяжите к его гайки проволоку ранее отвязанную от старого троса.

2) Затем сядьте в салон и потянув за проволоку, вытяните один наконечник троса в салон автомобиля.

Примечание! Чтобы вы не запутались, помните одну важную вещь: Наконечник троса который подсоединяется к редуктору расположенному на коробке оснащается защитным чехлом, поэтому устанавливайте трос правильно!

3) И в завершение операции, с помощью отвёртки заправьте чехол на своё место.

Примечание! После установки троса проверьте его, убедитесь в том что он не в каких местах не перегибается и только потом заводите двигатель и проехав посмотрите как он работает!

Дополнительный видео-ролик: Второй способ замены троса спидометра, вы сможете наглядно посмотреть в подготовленным специально для вас видео-ролике, в котором всё подробно описано и показано.

Основные неисправности приводного механизма спидометра

Конструктивно привод спидометра ВАЗ 2107 представляет собой гибкий стальной трос, который находится в бронированной оплетке. Эта оплетка служит в качестве неподвижного основания, так как главная задача троса — это вращение. При его вращении внутри оплетки, происходит передача крутящего момента, который снимается с КПП и передается на датчик спидометра. Для передачи вращающегося момента в конструкции троса с оплеткой также используются соединительные элементы. Один из этих устройств соединяет привод с редуктором КПП, а второй с механизмом указателя скорости.

Зная устройство приводного механизма, необходимо проанализировать возникающие его неисправности. Эти неисправности можно разделить на два вида:

• Основные — когда спидометр полностью перестает функционировать и отображать информацию о текущей скорости движения автомобиля.
• Второстепенные — когда показатель скорости работает, но при этом издает сторонний шум.

Причины возникновения основных видов поломок привода спидометра семерки, следующие:

1. Неисправность стрелочного указателя скорости. Случается, это редко, но такая поломка не исключается.
2. Оборвался гибкий вал, то есть происходит нарушение целостности стального троса. Чтобы исправить ситуацию, надо поменять трос.
3. Самостоятельное вывинчивание крепежных гаек, которыми фиксируются наконечники приводного механизма. Эту поломку можно устранить путем затягивания фиксирующих гаек.

4. Если повреждены наконечники гибкого привода — ведомая и ведущая шестерня. Когда не работает спидометр на ВАЗ-2107, то причины поломки могут скрываться в нарушении целостности наконечников, поэтому при такой поломке понадобится произвести замену троса. Если поврежден механизм указателя скорости, то последняя деталь подлежит замене, а трос при этом может быть исправным.

5. Неисправность привода гибкого вала. Это одна из самых трудных поломок, когда поломка касается не привода, а КПП. При поломке ответного гнезда КПП, понадобится выполнить ремонт устройства.

Еще также в процессе эксплуатации семерки может возникнуть такой тип поломки, как возникновение постороннего шума, исходящего от указателя скорости. Причинами такого явления выступают:

• Малый радиус изгиба троса, поэтому он начинает сильно тереться об оплетку и скрипеть. Исправить поломку можно путем выравнивания. Если же устройство не повреждено, то его надо заново переложить.
• Когда повреждается оплетка. Причиной повреждения является нарушения целостности защитного слоя бронированного основания. Если повредилось защитное основание, то привод необходимо заменить.

Только после того, как будет выявлена поломка, можно принять решение о ее устранении. Чаще всего причиной неисправности спидометра является трос, поэтому рассмотрим процесс его замены.

Инструменты для замены привода спидометра ВАЗ 2107

Чтобы заменить привод указателя скорости семерки, понадобится минимальный набор инструментов, а также полчаса времени. Из инструментов понадобится только отвертка и пассатижи. Чтобы упростить выполнение работ по замене, рекомендуется воспользоваться стальной проволокой, диаметр которой должен быть в пределах от 0,3 до 0,5 мм. Обязательное условие, предъявляемое к проволоке — это ее длина, составляющая не менее 2 метров.

Работы по замене лучше проводить из смотровой ямы, так как крепление троса в КПП находится в нижней части автомобиля. Процесс замены не трудный, поэтому достаточно один раз выполнить все с соблюдением инструкции, чтобы при следующей замене произвести работы самостоятельно.

Не работает спидометр на ВАЗ 2107 инжектор – первопричины

Электронный спидометр в работе аналогичен механическому счётчику, в нём также через червячный редуктор осуществляется передача вращения на вал скоростного датчика. Задача датчика – преобразовать механическое вращение в электромагнитные импульсы. Полученный сигнал с помощью системы управления, подаётся на электродвигатель счётчика, и выводиться на табло.

Для диагностики электронного спидометра, достаточно протестировать панель приборов. Для этого следует зажать сброс данных, и отключить зажигание. После этого снова включить зажигание и убедиться в движении указательных стрелок на панели, которые при исправности обязаны трижды подняться по шкале спидометра. В случае, когда указатели остались неподвижны, спидометр точно сломам и требует замены.

Фотогалерея «Снятие и замена тросика привода»

Процедура состоит из последовательности действий:

1. Отключается минусовая клемма от АКБ.
2. Поначалу необходимо разобрать панель устройств, поточнее ее снять.
3. Чтоб отсоединить трос, необходимо открутить гайку крепления.
4. Дальше к его проушинам прикручивается проволока.
5. Потом отвернув гайку крепления тросика к редуктору, разъединяем их.
6. Вынимая тросик, следует проволоку бросить в машине.
7. Отвязав старенькый тросик, необходимо привязать новый, смазав его за ранее литолом.
8. Потом при помощи проволоки вытягиваем новейшую деталь в салон авто.
9. Установка производится в оборотном порядке.

По окончанию ремонтных работ следует проверить, как будет работать счетчик.

Замена тросика спидометра

Не нужно быть водителем, чтобы знать, что в каждом современном автомобиле есть спидометр. Трудно переоценить роль прибора, который отвечает за измерение мгновенной скорости движения транспортного средства. С течением времени он, как и любой другой механизм, может выйти из строя, поэтому каждый владелец транспортного средства обязан знать, что нужно делать в этом случае. Чаще всего причина некорректной работы прибора кроется в поломке его механизма или в обрыве тросика спидометра. И если в первом случае специалисты рекомендуют поменять испортившееся измерительное устройство, то во втором случае выходом из положения будет замена тросика спидометра.

Водители иномарок при выявлении той или иной неисправности предпочитают обращаться в сервисные центры, поэтому информацию о том, как поменять тросик спидометра, мы рассмотрим на примере машин Волжского автомобильного завода. Их владельцы в подавляющем большинстве случаев мелкие ремонтные и профилактические работы проводят самостоятельно.

Признаки неполадок в работе спидометра

Признаки неисправности

Ниже описаны варианты типичного поведения стрелки, характерные для нестабильно работающего прибора:

• стрелка замирает на одном месте и остается в этом положении и во время езды, и во время стоянки;
• стрелка «лежит» на нуле;
• процесс измерения скорости сопровождается дрожанием или существенными колебаниями стрелки в разные стороны.

Демонтаж приборной панели и спидометра

Новый тросик

Выявить причину поломки спидометра невозможно без его демонтажа. Спидометры округлой формы, выпускающиеся в наши дни, можно извлечь с посадочного места после того, как будет разобрана приборная панель. Снять ее можно после демонтажа декоративных накладок рулевой колонки и удаления резинового уплотнителя, который расположен возле замка зажигания. В открывшемся проеме находятся крепежные элементы в виде скоб. Их легко удалить с помощью шлицевых отверток. На последнем этапе панель снимается со своего посадочного места.

Измерительное устройство старого образца также демонтируется просто. В первую очередь извлекается вентиляционная решетка. Делается это для того, чтобы получить свободный доступ к элементам крепления, фиксирующим приборную панель. После нажатия на фиксаторы панель легко снимается.

Поиск причины поломки

Причина неисправности

Выявить причину сбоя в работе не составляет труда. Трос нужно покрутить пальцами, наблюдая при этом за положением стрелки спидометра. Если она вращается плавно и в ее движении отсутствуют рывки, то неполадка заключается в обрыве троса. В этом случае для устранения неполадки необходимо заменить поврежденный трос.

О том, что испортился механизм спидометра, свидетельствует движение стрелки рывками или полное отсутствие реакции на вращающийся трос прибора. В такой ситуации без полной замены устройства не обойтись.

Работы, связанные с заменой троса

На первом этапе поврежденный трос отсоединяется от редуктора автомобиля. Место, в котором трос крепится к редуктору, находится рядом с коробкой переключения передач. Фиксация троса осуществляется при помощи крепежного болта, который необходимо выкрутить. Затем удаляется прижимная гайка, которая соединяет трос со спидометром, после чего следует снять тросик спидометра.

Перед прокладкой нового троса рекомендуется тщательно промазать его поверхность смазкой. В дальнейшем она будет защищать трос от повреждений, тем самым продлевая срок его эксплуатации.

Монтажные работы заключаются в протяжке троса в автомобиль и в подключении его к спидометру. На завершающем этапе в обратном порядке монтируется панель приборов автомобиля.

Для того чтобы без посторонней помощи поставить тросик спидометра на место, не нужно обладать какими-либо специальными знаниями. Главное, чтобы длина нового троса соответствовала длине оригинального, вышедшего из строя расходника.

Фото

Откручиваем первый винт

Второй винт

Теперь сверху

Откручиваем крепления, удерживающие приборную панель

Еще один винт

Отключаем колодки

Отсоединяем тросик

Видео

В этом видеоролике показано, как заменить трос спидометра и снять панель приборов на ВАЗ 2109:

Система зажигания

Как было сказано ранее, система зажигания автомобиля ВАЗ 2107 и стрелка тахометра связаны между собой, они существовать друг без друга не могут

И если дергается стрелка, а все вышеизложенные советы не помогли, стоит обратить внимание на состояние элементов зажигания. В первую очередь осмотрите провода на предмет разрушения, отсутствия контактов

Вполне возможно, что имеется обрыв внутри самого прибора. На фото приведена схема соединений, изучите ее, чтобы представлять, куда и откуда идут провода. Если в системе питания карбюратор, а также установлена классическая система зажигания, то не исключено, что произошел пробой конденсатора, установленного в нижней части трамблера.

В большинстве случаев стрелка прыгает, если имеются неисправности в системе зажигания. Вполне возможно, что барахлит датчик Холла. Но в этом случае будет ощущаться нестабильная работа двигателя. Если у вас инжектор, то следует проверить состояние датчика оборотов двигателя и всех соединительных проводов.

Очень часто происходят сбои после того, как осуществлялась разборка тахометра, либо же замена. Если такие действия вы выполняли, то нужно внимательно просмотреть, правильно ли установлен прибор, подключение выполнено ли в соответствии со схемой, стрелка при остановленном двигателе находится на нуле? Стоит отметить, что на задней части прибора имеется тумблер, он предназначен для установки стрелки на нуль.

Но бывают случаи, когда на холостых оборотах стрелка ведет себя вполне прилично. А вот на скорости, когда спидометр переходит отметку 80 или 100 км/ч, начинает сильно дергаться стрелка. При этом даже возможно появление пропусков зажигания. Это признак того, что имеется поломка в коммутаторе зажигания и его нужно срочно заменять. Вот и все, что можно рассказать о приборе, предназначенном для измерения частоты вращения коленвала.

Привод спидометра: виды и отличия

Спидометр – это важный элемент в машинах, а также нескольких других транспортных средств, так как он необходим для слежения за скоростью, чтобы не нарушить правила ПДД. Но это не последняя функция этого устройства.

Все возможные спидометры обладают скоростным магнитным узлом, благодаря вращению магнитов, образовывается поток, он передвигается через катушку тем самым способствуя индукции вихревых токов. Они, тем самым, начинают создавать еще магнитные поля. Они действуют между собой, стрелка устройства передвигается по шкале частоты, с помощью этого вращается магнит.

Все спидометры делятся на три категории.

• Механические спидометры.
• Электромеханические спидометры.
• Электронные спидометры.

Механические спидометры. В спидометре такого типа процесс измерения скоростного режима и индикация происходит благодаря механическому устройству. В качестве датчиков используется шестеренка, которая соединяется со второстепенным валом КПП, в качестве этого выступает узел скорости с указателем стрелки и счетчик барабана. Раньше использовали спидометры в виде барабана и ленты. Но их перестали применять уже достаточно давно.

Электромеханические спидометры. В этих приборах измерение скорости проходит с помощью разных электронных или электромеханических датчиков, которые подключены к КПП. Индикация скорости происходит благодаря миллиамперметру или скоростному узлу механического спидометра, а индикация расстояния — счетным барабаном, которая приводит в движение шаговый электромотор.

Электронные спидометры. Это развитие новых электромеханических спидометров, главным отличием считается замена одометра — в электронном устройстве он полностью цифровой.

не работает прибор, как его разобрать?

Устройство спидометра

Указатель предназначен информировать водителя о скорости, с какой передвигается авто, а также о суточном и общем пробеге. Вся информация отражается на циферблате, находящемся на приборной панели.

На транспортных средствах с карбюраторным двигателем устанавливается механический измеритель скорости, на моторах с инжектором – электронного типа.

Механический счетчик работает благодаря червячному редуктору и металлическому тросу, через который передается крутящий момент вторичного вала. В электронном счетчике также используется червячный редуктор, только вращения передаются на вал датчика скорости. Информация выводится на дисплей.

Причины неисправности прибора

Признаками неисправности устройства являются неправильные показания и шум при работе.

Причины могут быть следующие:

• неисправен счетчик;
• ослабли гайки крепления;
• обрыв гибкого троса;
• поврежден наконечник либо гнездо, в которое он вставляется;
• поломан привод или повреждено гнездо, через которое он соединяется с КПП;
• повреждена оплетка троса.

Проверка механизма на работоспособность

Для диагностики причины неполадок измерителя, необходимо с помощью домкрата приподнять авто и снять трос счетчика. На следующем этапе понадобится помощник. Один человек вращает приподнятое колесо, а второй наблюдает за гибким валом. Если тросик вращается, значит, причина в счетчике, если вращения не происходит – придется менять трос.

Электронный прибор проверяется путем тестирования приборной панели. Зажимаем сброс данных и выключаем зажигание. При вновь включенном зажигании стрелки на спидометре должны дернуться три раза. Если они остались неподвижны, это говорит о неисправности счетчика.

Инструкция по устранению неисправностей спидометра

Для проведения ремонтных работ автомобиль ВАЗ следует установить на подъемник или смотровую канавку.

Ремонт и замена привода

Чтобы отремонтировать или заменить данное устройство, необходимо выполнить следующие действия:

1. С помощью ключа на «13» нужно открутить болт на хомуте, благодаря которому крепится выхлопная труба к коробке передач.
2. Затем откручиваем крепежную гайку гибкого вала, крепежную гайку привода и гайки, с помощью которых поперечина крепится к кузову.
3. На следующем этапе необходимо опустить заднюю часть КПП так, чтобы шпильки могли выйти из отверстий поперечин.
4. Сместив КПП вправо, можно вынимать привод прибора из его посадочного места на картере.
5. Далее устанавливаем новое устройство и производим действия обратные снятию.

После ремонтных работ необходимо проверить устройство на работоспособность (автор видео – Евгений Александрович).

Замена троса

Для проведения процедуры необходимо приготовить следующие инструменты:

• отвертку;
• набор ключей;
• пассатижи;
• проволоку сечением 0,2-0,5 мм длиной около 2-х метров.

Фотогалерея «Снятие и замена тросика привода»

Процедура состоит из последовательности действий:

1. Отключается минусовая клемма от АКБ.
2. Сначала нужно разобрать панель приборов, точнее ее снять.
3. Чтобы отсоединить трос, нужно открутить гайку крепления.
4. Далее к его проушинам прикручивается проволока.
5. Затем отвернув гайку крепления тросика к редуктору, разъединяем их.
6. Вынимая тросик, следует проволоку оставить в машине.
7. Отвязав старый тросик, нужно привязать новый, смазав его предварительно литолом.
8. Затем с помощью проволоки вытягиваем новую деталь в салон авто.
9. Установка выполняется в обратном порядке.

По завершению ремонтных работ следует проверить, как будет работать счетчик.

https://youtube.com/watch?v=rrO-5EmSUUo

Принцип работы инжекторного двигателя ВАЗ 2107

Инжекторная система по методам работы кардинально отличается от принципов работы карбюраторной системы, в которой воздушно – топливная смесь подготавливается в камере карбюратора. В инжекторном двигателе ВАЗ 2107 происходит впрыскивание топливной смеси напрямую в цилиндры. За это она получила название «система распределенного впрыска».

Инжекторные системы характеризуются по принципу работы и по наличию разного количества инжекторов. На «семерке» установлена система разрозненного впрыска с 4 форсунками. То есть впрыск происходит в каждый цилиндр, которыми управляет микроконтроллер электронного блока управления двигателем. При помощи датчиков специального назначения идет считывание информации о режиме работы, положении педали газа и других важных параметров. Исходя из этого, идет контролируемое поступление топлива в цилиндры.

Фото ЭБУ ВАЗ 2107

От электронного блока управления (ЭБУ) зависит не только количественная пропорциональность топлива и воздуха, попадающего в камеру сгорания двигателя, но и контроль по созданию искры на свечах зажигания.

ЭБУ также принадлежит контроль следующих функций:

• контроль работы, включение и выключение насоса, подающего горючее; • регулировка количества оборотов двигателя на холостом ходу; • контроль количественного содержания углекислого газа в выхлопных газах; • температуру охлаждающей жидкости в блоке цилиндров.

Как это все выглядит в работе?

Первостепенно бензин из бака для горючего проходит через топливный фильтр и при помощи насоса попадает в топливную рампу. На ней расположен регулятор давления, от которого зависит контроль подачи топлива непосредственно на форсунки. В топливной рампе сохраняется и поддерживается давление 300 МПа, а лишнее горючее возвращается обратно в бак для бензина при помощи трубопровода обратной подачи.

При обособленном обороте двигателя, электронный блок управления контролирует открытие и закрытие форсунок, создавая таким образом подачу топлива во впускные коллекторы. Промежуток времени, на который открывается форсунка, влияет на количество бензина, который поступает в цилиндр. Это самое время ЭБУ исчисляет, основываясь на показаниях различных преобразователей (датчиков).

Информация, поступающая с преобразователя массового расхода топлива и преобразователя положения дроссельной заслонки, является главным показателем, который воздействует на время открытия форсунки. Момент, когда должна открыться форсунка, зависит от положения поршней в цилиндре. Информация о нем поступает с датчика контроля коленчатого вала на электронный блок управления.

Также в расчет берутся такие параметры:

• температурный режим охлаждающей жидкости, оказывающей влияние на процесс горения топлива; • напряжение бортовой сети. От него зависит время открытия форсунок; • количество оборотов двигателя; • количественный состав выхлопных газов.

Тросик спидометра новый, но не работает.

#1 ОФФЛАЙН DAC

Мерсоводы

Cообщений: 497

• Город: МО, г. Домодедово
• Автомобиль:W123, W124

Всем привет. Недавно сломался тросик спидометра. Сегодня купил новый, поставил, а стрелка спидометра лежит! Снял приборку, взялся за тросик и потихоньку поехал — тросик в руке крутится! Вставляю в спидометр, прикручиваю, и тишина! Может заклинило шестеренкии в спидометере, поэтому не крутится? Боюсь, что может и новый тросик скрутить и обломать нафиг! Что скажете?

w124 (230), 85 г.в., АКПП, КЕ. WDB1240231A236523 (синенькай).

Наверх

#2 ОФФЛАЙН Nikita190E

Мерсоводы

Cообщений: 421

Город: Москва

А ты тросом в приборковские шлицы попадаешь просто когда себе ставил примерно раза с 3 попал. Посмотри по внимательней либо траблы в приборке тогда возми старый трос вставь в приборку да покрути оставшийся конец и стрелка должна двигаться если все норма с приборкой.

190E, 1985г, 2 л, МКПП. 102, КЕ — продан 190E, 1986г, 2л, МКПП. 102, КЕ -продан 203, 2003г, 1.8., АКПП, 271 — в наличии 245, 2010г, 1.8., Варик, 266- в наличии

Наверх

#3 ОФФЛАЙН DAC

Мерсоводы

Cообщений: 497

• Город: МО, г. Домодедово
• Автомобиль:W123, W124

w124 (230), 85 г.в., АКПП, КЕ. WDB1240231A236523 (синенькай).
