Как заменить замок зажигания автомобиля ВАЗ-2121
- Снятие выключателя зажигания
Контактная группа замка зажигания — logbook chevrolet niva on drive2
- Замок зажигания (контактная группа).
Распиновка замка зажигания ВАЗ-2101 — ВАЗ-2107
Выбор БСЗ
Меняем замок зажигания Шнивы. Есть проблема
- Осмотр личинки
Видео «Подробный обзор схемы электропроводки автомобиля Нива»
Советы по обслуживанию
Система зажигания
- Модернизация двигателя
- Модернизация системы зажигания
Распиновка замка ВАЗ-2108, ВАЗ-2109, ВАЗ-21099
- Цоколёвка по старому типу
- Цоколёвка по новому типу
Замок зажигания 2114 и процедура его замены своими руками
- В каких случаях требуется замена?
- Как определить неисправность?
Индексные обозначения Нивы
Проводим регулировку своими силами
Проводим регулировку своими силами
Признаки, что замок зажигания пора менять

Как заменить замок зажигания автомобиля ВАЗ-2121

Для включения и выключения электрических цепей автомобиля служит включатель зажигания или попросту замок зажигания. В замке зажигания установлено механическое противоугонное устройство, блокирующие поворот руля. Запорный стержень противоугонного устройства выдвигается, если ключ установить в положение «стоянка» и вынуть из замка. После этого следует повернуть рулевое колесо, чтобы стержень вошел в паз на рулевом валу, заблокировав его.

Запорный стержень утапливается, освобождая вал, при повороте ключа из положения «стоянка» в положение «выключено». Замыкание контактов выключателя зажигания при различных положениях ключа и включаемые цепи приведены в таблице. Всегда включены (независимо от положения ключа в выключателе зажигания) цепи питания звукового сигнала, стоп-сигнала, аварийной сигнализации, прикуривателя, плафона, штепсельной розетки для переносной лампы и сигнализации дальним светом фар.

Замыкание контактов выключателя зажигания

Контакты под напряжением

Обмотка возбуждения генератора. Система зажигания*.

Наружное освещение. Освещение приборов. Ближний и дальний свет фар.

Противотуманный свет. Очистители ветрового стекла и стекла двери задка.

Блок управления электромагнитным клапаном карбюратора*.

Система управления двигателем

(в том числе электробензонасос и вентиляторы системы охлаждения двигателя)**.

Обогрев стекла двери задка. Омыватель. Вентилятор отопителя.

Указатели поворота. Свет заднего хода. Контрольные приборы.

* Только для двигателя ВАЗ-21213.

** Только для двигателя ВАЗ-21214.

Снятие выключателя зажигания

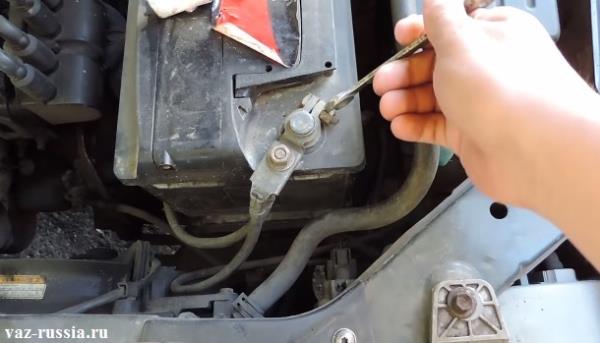

Отсоединяем «минусовой» провод от аккумуляторной батареи.

Снимаем кожухи рулевой колонки.

рис. 1

1. Помечаем провода, подходящие к контактной части выключателя зажигания,…

2. …и отсоединяем их.

3. Шлицевой отверткой отворачиваем один винт крепления выключателя зажигания к кронштейну рулевой колонки слева и второй, расположенный снизу, справа от первого.

4. Поставив ключ выключателя зажигания в положение «0» («выключено»), шлицевой отверткой с узким лезвием утапливаем фиксатор выключателя зажигания через отверстие в боковой стенке кронштейна рулевой колонки.

5. Потянув на себя, снимаем выключатель зажигания.

6. Для замены контактной части выключателя зажигания, поддеваем отверткой и снимаем стопорное кольцо. Стопорное кольцо может отскочить.

7. Вынимаем контактную часть выключателя зажигания.

8. При установке новой контактной части ее вращающуюся часть поворачиваем шлицевой отверткой против часовой стрелки до упора. Вынимаем из выключателя зажигания ключ и вставляем контактную часть в корпус так, чтобы широкий выступ контактной части совпал с широкой впадиной корпуса.

Сборку выключателя зажигания производим в обратном порядке.

9. Для облегчения установки стопорного кольца пассатижами отгибаем усик.

Контактная группа замка зажигания — logbook chevrolet niva on drive2

Замок зажигания (контактная группа).

Схема: система зажигания нива 21213

Значится, сняв кожух с рулевой колонки там болтов со всех сторон и резиновый кругляш-муфта вокруг замка , мы видим следующее — сам замок крепится на колонку с помощью дополнительной скобы слева , которая к самому креплению замка закреплена на мощнейшие и геморные отрывные болты.

Для тех, кому интереснее будет самим отремонтировать замок, можете глянуть еще одно короткое видео, как достать личинку. Всем нам известно что в нашем замке зажигания далее ЗЗ контактная группа нива шевроле предусмотрен режим «Доп. И в этом положении ключ и блокировался положение I — зажигание.

Самый трудный будет тот, который справа вверху, там подлезть будет очень сложно, а потом постарайтесь сделать насечку зубилом, а потом длинной плоской отверткой упирайтесь в эту засечку и тихонько подстукивайте.

Кстати, снимали и видео на третьем болте, окрыленные успехом. Гляньте, думаю станет понятно, как их выкручивать.

Сорри, руки у друга трясутся, но суть все равно понятна, она описана выше Выкрутив болты, вы практически победили, теперь заменить сам замок сможете без проблем, тут все достаточно просто, отсоединяете 4 провода — красный, синий, розовый и черный.

Правда придется еще открутить сам замок от второй части крепления — крестовой отверткой 3 болтика. В центре находится стопор блокировки рулевой колонки! Замок без ключа выглядит вот так — во все стороны торчат стопоры, которые цепляются при повороте и тем самым повернуть личинку внутри не дают.

Когда же вы вставили ключ в личинку, все штифты должны убраться, тем самым они не будут мешать ключу прокручиваться. Мы его подработали надфилем.

И в этом положении ключ и блокировался положение I — зажигание. Там также надфилем стачивали проделанную им борозду, делайте угол как можно острее. Объяснить очень сложно, так что думайте, как и что должно работать.

Распиновка замка зажигания ВАЗ-2101 — ВАЗ-2107

Схема подключения замка зажигания нива 2121

Замок зажигания у этих автомобилей находится слева от рулевой колонки. Он закреплен прямо на ней при помощи двух фиксирующих болтов. Весь механизм устройства, кроме верхней части, в которой находится замочная скважина, скрыт пластиковым кожухом.

На видимой части корпуса замка зажигания в определенном порядке нанесены специальные метки, позволяющие неопытным водителям ориентироваться в режиме включения замка, когда ключ находится в скважине:

« » – метка, указывающая на то, что все системы, устройства и приборы, включающиеся при помощи замка, выключены (к таковым не относятся прикуриватель, плафон освещения салона, стоп-сигнал, в некоторых случаях магнитола);
«I» – метка, информирующая о том, что бортовая сеть автомобиля запитана от аккумуляторной батареи. В этом положении ключ фиксируется самостоятельно, а электричество подается в систему зажигания, на электродвигатели отопителя и омывателя ветрового стекла, контрольно-измерительные приборы, лампы фар и световой сигнализации;
«II» – метка запуска двигателя. Она указывает на то, что на пусковое устройство подано напряжение. Ключ в таком положении не фиксируется. Если его отпустить, он вернется в положение «I». Это сделано для того, чтобы не подвергать стартер лишним нагрузкам;
«III» – стояночная метка. Если в этом положении вынуть ключ из замка зажигания, рулевая колонка заблокируется фиксатором. Разблокировать ее можно лишь вставив ключ обратно и перевести его в положение «0» или «I».

Замок зажигания имеет пять контактов и, соответственно, пять выводов, которые отвечают за подачу напряжения на нужный узел. Все они для удобства пронумерованы. Каждому выводу соответствует провод определенного цвета:

«50» – вывод, отвечающий за подачу тока на стартер (красный или пурпурный провод);
«15» – вывод, через который подается напряжение в систему зажигания, на электрические двигатели отопителя, омывателя, приборную панель (двойной провод голубого цвета с черной полосой);
«30» и «30/1» – постоянный «плюс» (провода розового и коричневого цвета соответственно);
«INT» – наружное освещение и световая сигнализация (двойной черный провод).

Выбор БСЗ

Схема зажигания и подключения проводов на 8 клапанной ваз-2114

При покупке нового БСЗ следует обратить внимание на наличие составляющих всего комплекта. В заводском комплекте должно быть:

1. Трамблер (главный распределитель). Шифр для двигателей 1.5 и 1.6 — 38.37061. Для двигателей 1.3 номер будет 38.3706–01, потому что высота блока 1.3 мотора ниже, а вал трамблера короче.
2. Коммутатор с номером 36.3734 или 3620.3734.
3. Высоковольтная катушка (бобина). Маркировка 27.3705
4. Тонкие провода с разъемами.

По внешнему виду очень похож комплект БСЗ для машины ВАЗ 2121 «НИВА». Но лучше не ставить этот комплект на Ваз 2107 или на Ваз 2106, потому как характеристики «шестерки» и «семерки» сильно отличаются от «нивы». Марки трамблера для Нивы: 3810.3706 или 38.3706–10.

Лучшим производителем электронной системы зажигания для старых авто ВАЗ является компания «СОАТЭ». База производственной мощности находится в городе Старый Оскол. По отзывам автовладельцев классических моделей БСЗ СОАТЭ отличный вариант.

Меняем замок зажигания Шнивы. Есть проблема

Сняв кожух с рулевой колонки(там 5-6 болтов со всех сторон и резиновый кругляш-муфта вокруг замка), мы видим следующее — сам замок крепится на колонку с помощью дополнительной скобы(слева), которая к самому креплению замка закреплена на мощнейшие и геморные отрывные болты.

В общем, самая проблема — это снять этот чертов замок зажигания с рулевой колонки. Крепится он на 4 отрывных болтах, которые специально предназначены для того, чтобы угнать машину было сложнее.

А потому, если сам замок вы чинить не собираетесь, а просто решили его заменить, то не забудьте купить 4 отрывных болта!

То есть закрутить их легко, на шляпках есть шестиугольные головки под ключ, которые при определенном моменте затяга ломаются и остается круглая шляпка. Вот её-то нам и нужно будет открутить, целых 4 штуки. Получается, поставить легко, а снять — трудно.

Чтобы их выкрутить, нам понадобится небольшое зубильце и молоток, а также плоская отвертка на 5 мм, желательно подлиннее.

Выкручиваем ПРОТИВ часовой стрелки, наставляем зубило, чтобы угол наклона был поострее, чтобы сила удара шла вскольз, а не точно в шляпку. И стараемся сделать зубилом засечку на шляпке отрывного болта, самое главное тут — стронуть болт с резьбы, чтобы он, прикипевший, начал движение.

Таким образом, переставляя зубило, по 3-4 мм пробивая, прокручиваем болт влево до тех пор, пока он не ослабнет. Тогда его можно выкрутить пальцами или пассатижами, если все-таки он плохо крутится.

Вот так выглядит такой болтик, он идет на конус. Беремся за второй.

Самый трудный будет тот, который справа вверху, там подлезть будет очень сложно.

Посмотрите видео:

Выкрутив болты, вы практически победили, теперь заменить сам замок сможете без проблем, тут все достаточно просто, отсоединяете 4 провода — красный, синий, розовый и черный. Правда придется еще открутить сам замок от второй части крепления — крестовой отверткой 3 болтика.

Выкрутив эти 3 болтика, сможете отсоединить замок зажигания от крепежа или( в нашем случае) сможете достать «личинку» замка и тем самым его починить.

Осмотр личинки

Замок без ключа выглядит вот так — во все стороны торчат стопоры, которые цепляются при повороте и тем самым повернуть личинку внутри не дают.

Когда же вы вставили ключ в личинку, все штифты должны убраться, тем самым они не будут мешать ключу прокручиваться. В нашем случае у нас торчал 1 штифт слева, который цеплялся и не давал «личинке» крутится. Мы его подработали надфилем.

Также внимательно осмотрите личинку замка, вполне возможно вы увидите на верхней боковой стороне заусеницы и даже бороздки, которые «протоптал» ходящий по её верху прижимной штифтик. У нас получилось так, что за все время(а машине уже 10 лет) он проделал в «теле личинки»(внешняя сторона) свой собственный ход, который заканчивался тупиком. И в этом положении ключ и блокировался(положение I — зажигание).

Там также надфилем стачивали проделанную им борозду, делайте угол как можно острее. Объяснить очень сложно, так что думайте, как и что должно работать. Личинка замка сделана из мягкого материала и за 10 лет она точно вся износится, задний круглый штифт «пробуривает» свою дорожку. Направьте его как нужно и не придется покупать новый замок зажигания.

В продаже можно найти замки с личинками( 3 штуки — для передних дверей и багажника) — стоимость примерно 1300 рублей.

Либо берите без личинок — стоит такой 900 рублей, однако теперь у вас будет 2 ключа — один для запуска авто, а второй — для закрывания/открывания передних дверей и багажника. Так что ремонт замка, вариант очень даже неплохой, выигрываете сразу в 2 номинациях — экономите деньги, а также у вас по-прежнему будет 1 ключ на всё, как и раньше.
