Масляный картер автомобиля ГАЗ-53

Картер штампуется из листовой стали и при помощи шпилек крепится к нижней части блока цилиндров. Фланец картера уплотняется при помощи пробковой прокладки. В нижней части поддона находится сливная пробка, уплотненная металлоасбестовой прокладкой. Маслоприемник картера — сетчатый, не плавающего типа.

Масляный радиатор

Радиатор изготавливается из толстостенной алюминиевой трубки, сформированной в змеевик с пятью прямолинейными участками. Прямолинейные участки масляного радиатора имеют ребра для охлаждения масла. С двигателем радиатор соединяется при помощи резиновых шлангов.

Есть техника, автомобили, которые становятся символом времени. Когда люди старшего поколения вспоминают позднее советское время, то вспоминают также этот автомобиль, Газ 53. Выпускался он на Горьковском автомобильном заводе.

Начался выпуск этой машины в 60-х годах. Было несколько модификаций этой техники 3-го поколения. Машина выпускалась вплоть до 1993 года. За 30 лет было выпущено более 4 миллионов автомобилей. Среднетоннажный грузовик вместимостью от 3 до 4,5 тонн стал самым массовым грузовиком в советское время. История Газ 53

богатая. Эта машина долго и надёжно обслуживала всё народное хозяйство СССР. Сохранившиеся работоспособные машины и теперь есть в сельском хозяйстве, на стройках, в коммунальном хозяйстве.

Модификации Газ 53 выпускались в определённом порядке. С начала выпуска автомобиля до 67 года он шёл под маркой Ф. Потом стал выпускаться грузовик с литерой А – более грузоподъёмная машина и сильнее. Затем с 84 года запустили модели Газ 53-19 и 53-27. У последнего – двигатель работает на пропане. Все машины выпускались параллельно, для разных нужд. Вот фото бортового Газ 53:

Этот грузовик стал гордостью советской автомобильной промышленности. Его также экспортировали за рубеж. Многие страны покупали машину. Удобная, выносливая. Другая модификация стала брать груз уже до 4,5 тонн. Фото Газ 53:

Особенности электрооборудования

Для начала предлагаем ознакомиться с описанием основных компонентов электрической схемы:

  1. Система зажигания. Она включает в себя распределительное устройство, катушку, коммутатор, свечи зажигания, а также высоковольтные провода. По этим проводам осуществляется передача искры для возгорания горючей смеси.
  2. Стартер, без которого запуск мотора также будет невозможен.
  3. Генераторное устройство, осуществляющее питание основного оборудования во время езды.
  4. Оптика. Речь идет об осветительных приборах головного освещения, стоп-сигналов, габаритов, а также световой сигнализации или поворотниках.
  5. Электродвигатель отопительной системы.
  6. Электродвигатель системы очистки лобового стекла.
  7. Приборная панель, где сосредоточены основные датчики, в том числе уровня топлива и температуры двигателя.
  8. Система подрулевого переключения — позволяет активировать работу стеклоочистителей, а также включить поворотники (автор видео — Андрей Набоков).

Разборка генератора

Разборку устройства производим следующим образом:

Откручиваем гайку крепления шкива и снимаем шкив
Следует обратить внимание на шпонку – ее лучше сразу снять и убрать в надежное место, чтобы не потерять;
Отворачиваем два винта крепления щеточного узла, демонтируем узел;
Скручиваем три винта задней заглушки;

Отворачиваем длинные стяжные винты на задней крышке генератора, они стягивают обе части корпуса между собой

Снимаем заднюю крышку, на крышке у диодного моста отсоединяем провода.

Иногда крышка закипает, приходится ее простукивать, чтобы демонтировать
Важно не повредить детали при разборке;
Снимаем с вала ротора переднюю крышку в сборе с подшипником. Она держится в подшипнике крепко, поэтому необходимо закрепить крышку в тисках и выбить вал

Выбиваем, пользуясь мягкой выколоткой, важно не повредить резьбу на валу ротора.

Навигация по записям

Заключение Следует выполнять настройку зажигания до тех пор, пока при значительной нагрузке на силовой агрегат двигателя будет появляться лишь небольшая детонация. Сердечник с обмотками установлен в герметичном железном корпусе, заполненном маслом и закрытом высоковольтной пластмассовой крышкой.
Кто уже держит в руках эту книгу. Статор 7 представляет собой пакет пластин, набранный из листовой электротехнической стали. И все же хотелось бы побольше советов по поводу машины.
С кабиной автомобиля соединены все отрицательные выводы узлов электрооборудования.
В результате перегрева пропадает искра, и мотор не заводится. Позапрошлым летом перебрала двигатель у газика. После корректировки момента зажигания проверить его корректность, прослушивая движок при движении автомобиля.
Хотя, быть может, за пределами моей родной Иркутской области Вы — мужики, другие. Имеет номинальное напряжение в 12В и вторичное напряжение — 17кВ. Схема системы зажигания ГАЗ И так , как я уже говорил в наше время у грузовика ГАЗ система зажигания потерпела небольшие изменения.


На крышке 2 установлены четыре щеткодержателя с щетками 20 и пружинами Вариатор в таком исполнении не нужен Нажмите, чтобы раскрыть

Чтобы тщательно ответить на Данный вопрос придется поначалу изучить технические особенности этого автомобиля. Резистор , при включений стартера при пуске двигателя шунтируется и катушка питается полным напряжением точнее бортовым, просаженным стартером это облегчает пуск.

Резистор при работе нагревается, это нормально. Не могу увидеть Ваши начертания.
трамблер газ53,как установить трамблер газ 53, настройка трамблера

Типичные неисправности

Как и любое другой устройство, генератор имеет свойство рано или поздно ломаться. При его отказе пропадает зарядка, и двигатель продолжает работать только за счет аккумулятора.

Для генератора ГАЗ 53 характерны следующие неисправности:

  • Шум в подшипниках. При этом зарядка идет, но ездить долго с шумом не стоит. Рано или поздно подшипники могут заклинить или рассыпаться. В дороге неисправный генератор доставляет много хлопот хозяину транспортного средства;
  • Пробой диодного моста. Пропадает зарядка, и диодный мост подлежит замене. Ремонтировать узел нет смысла – на машине ГАЗ 53 он стоит недорого, да и продается всегда в сборе;

  • Замыкание пластин в роторе. В этом случае также необходима замена детали, якорь является наиболее дорогостоящей запасной частью в генераторе;
  • Замыкание обмотки статора;
  • Износ щеток в щеточном узле. Возможна как замена всего узла, так и замена каждой щетки в отдельности (всего их две);
  • Вырабатывание посадочных мест под шариковые подшипники в корпусе. Необходимо поменять крышку, в которой разбито посадочное место.

Еще нередко щетки имеют плохой контакт с коллектором якоря. Контакт может замаслиться, щетки плохо прижимаются из-за ослабленных пружин щеточного узла, изнашивается сам коллектор.

Пружины можно попробовать подтянуть, замасленный контакт протирают чистой тряпкой, смоченной растворителем. Изношенный коллектор протачивают на токарном станке, если он еще подлежит ремонту.

Так выглядит генератор установленный на ГАЗ 53

Поиск проблем с проводкой ГАЗ-53 и 52, цветная электросхема с описанием

Особенности электрооборудования

Для начала предлагаем ознакомиться с описанием основных компонентов электрической схемы:

  1. Система зажигания. Она включает в себя распределительное устройство, катушку, коммутатор, свечи зажигания, а также высоковольтные провода. По этим проводам осуществляется передача искры для возгорания горючей смеси.
  2. Стартер, без которого запуск мотора также будет невозможен.
  3. Генераторное устройство, осуществляющее питание основного оборудования во время езды.
  4. Оптика. Речь идет об осветительных приборах головного освещения, стоп-сигналов, габаритов, а также световой сигнализации или поворотниках.
  5. Электродвигатель отопительной системы.
  6. Электродвигатель системы очистки лобового стекла.
  7. Приборная панель, где сосредоточены основные датчики, в том числе уровня топлива и температуры двигателя.
  8. Система подрулевого переключения — позволяет активировать работу стеклоочистителей, а также включить поворотники (автор видео — Андрей Набоков).

Как определить неисправность?

Определить неисправность в работе электропроводки можно как самому, так и с помощью специалиста.

Всего есть два состояния автомобиля, при котором оборудование может быть нерабочим:

  1. Машина не заводится и не едет. В этом случае в первую очередь следует произвести диагностику аккумулятора, стартера, замка зажигания, трамблера, свечей. Как правило, проблема заключается именно в свечах или аккумуляторе, значительно реже диагностируется проблема высоковольтных проводов.
  2. Автомобиль заводится и едет, но электрооборудование не работает. Если речь идет о лампах оптики, то возможно, проблема кроется в их перегорании либо выходе из строя предохранителя. Если же отказывается работать группа приборов, к примеру, поворотники и дворники, то есть смысл проверить работоспособность рулевого переключателя. Если в работе тех или иных устройств есть проблемы, но вы уверены, что сами по себе приборы и предохранители, отвечающие за их работоспособность, рабочие, то нужно проверять проводку. Для этого вам потребуется мультиметр или электрик.

Диагностика заряда АКБ мультиметром

Возможные неисправности проводки

Если электрооборудование перестает работать, нужно проверять проводку.

Для нее характерны несколько неисправностей:

  1. Обрыв провода, зачастую является следствием его установки в ненадежное для этого место. При укладке проводов нужно учитывать, что они не должны соприкасаться с движущимися частями.
  2. Утечка тока. Обычно такая неисправность случается из-за пробоя в проводе. Для того, чтобы не допустить подобной проблемы, все проводки должны быть надежно заизолированы.
  3. Плохой контакт. Как правило, эта поломка связана либо с окислением контакта, либо с отсоединением кабеля от оборудования из-за плохой фиксации или вибраций.

Загрузка …

Видео «Диагностика коммутатора в автомобиле ГАЗ»

Подробная инструкция по проверке коммутатора в отечественном грузовике представлена ниже (автор — канал Автоэлектрика ВЧ).

avtozam.com

Устройство

Самосвал ГАЗ 53 оснащен генератором модели Г-250 с максимально вырабатываемым током 40 Ампер и состоит из следующих элементов:

  • Корпуса, состоящего из двух частей – передней и задней крышки. На задней крышке предусмотрены вентиляционные отверстия для охлаждения генератора;
  • Обмотка статора, она проложена вдоль стенок внутри корпуса и стягивается крышками;
  • Ротора (якоря). Якорь является вращающейся деталью и при вращении создает возбуждение на обмотках статора. Находится ротор внутри генератора по его центральной оси, вращается в подшипниках, находящихся в передней и задней крышке корпуса;
  • Диодный мост. Предназначен для преобразования переменного тока в постоянный. Расположен в самой задней части корпуса;
  • Щеточный узел. Щетки работают с контактными кольцами якоря и создают возбуждение в генераторе;
  • Шкив генератора. Шкив крепится в передней части на роторе, фиксируется на шпонке и удерживается с помощью гайки. Через ремень и шкив приводится во вращение само устройство.

Схема подключения генератора очень проста – на задней крышке устройства находится клемма, на которое подается питание от аккумулятора (+12 Вольт). К корпусу подсоединяется минусовой провод, на щеточный узел подается напряжение для возбуждения ротора.

Правильная эксплуатация и ремонт замка зажигания

Эксплуатация замка зажигания имеет несколько тонкостей, которые особенно необходимо учитывать в старых автомобилях

Важно помнить следующее:

  • Поворот ключа необходимо производить плавно и без рывков, при этом не должно происходить заклиниваний или проскакивания ключа (если такое происходит, то замок необходимо проверить и отремонтировать);
  • Нельзя переводить ключ в положение «Статрер» при заведенном двигателе, так как это может привести к поломке стартера. Во многих современных замках предусмотрена функция блокировка поворота ключа при запущенном моторе;
  • Не стоит оставлять ключ зажигания в положении «Включено» («ON») при остановленном двигателе, так как в этом случае происходит разряд аккумуляторной батареи;
  • Для блокировки руля необходимо сначала вынуть ключ, а затем провернуть руль в ту или иную сторону до его остановки.

В некоторых автомобилях есть и другие особенности работы замка зажигания, они обязательно указываются в инструкции по эксплуатации.

Замок зажигания является одной из самых надежных деталей автомобиля, однако с течением времени и он может выходить из строя. Наиболее часто приходится сталкиваться с заеданием личинки, износом личинки, износом и коррозией контактов или механическим повреждением контактного узла. При выходе из строя личинки замок заменяется полностью, при поломке контактного узла можно заменить только его, не трогая личинку. Однако сегодня при любой неисправности чаще всего замок меняется полностью, так как это проще и дешевле, чем разбирать и ремонтировать старый замок.

Нужно отметить, что некоторые проблемы решаются без замены замка. Например, при заедании замка, особенно у отечественных автомобилей, можно попробовать обработать личинку графитовой смазкой. А поломки контактов или проводников в контактном узле можно восстановить пайкой или заменой этих деталей.

В целом, замок зажигания обычно не доставляет проблем автовладельцу, в исправном состоянии обеспечивает простое управление и защиту от угона, и служит многие годы.

Электросхема

Схема электрооборудования

Описание

  1. Сигнал в сборе С311,
  2. Пучок проводов № 2 в сборе,
  3. Генератор Г250-Г1,
  4. Датчик контрольной лампы перегрева охлаждающей жидкости в радиаторе ТМ104-Т,
  5. Датчик указателя температуры воды в двигателе в сборе ТМ100,
  6. Свеча зажигания в сборе,
  7. Фара ФГ122-Б,
  8. Подфарник и указатель поворотов в сборе ПФ101-Б,
  9. Провод от соединительной панели к подфарникам в сборе,
  10. Провод от соединительной панели к повторителю,
  11. Распределитель зажигания в сборе Р133,
  12. Катушка зажигания в сборе Б114-Б,
  13. Провод от соединительной панели к реле стартера,
  14. Стартер в сборе СТ230А,
  15. Провод от аккумуляторной батареи к стартеру в сборе,
  16. Панель соединительная проводов на щитке передка в сборе ПС4-А2 (двухклеммная),
  17. Пучок проводов № 1 в сборе,
  18. Коммутатор транзисторный в сборе ТК102,
  19. Электродвигатель,
  20. Батарея аккумуляторная (53А-3703011-02),
  21. Провод соединения аккумуляторной батареи с полом кабины,
  22. Фонарь задний ФП101 левый в сборе (сигнал «стоп», указатель поворота, освещение номерного знака, отражатель света),
  23. Пучок проводов по раме в сборе,
  24. Плафон в сборе ПК2-Б,
  25. Провод кнопки звукового сигнала в сборе,
  26. Датчик указателя уровня топлива в сборе БМ120-А,
  27. Провод к плафону и к датчику уровня топлива в сборе,
  28. Розетка прицепа штепсельная в сборе ПС300А-100,
  29. Переключатель указателей поворотов в сборе П105А,
  30. Выключатель плафона (51-3806030-Б1),
  31. Провод соединения штепсельной розетки переносной лампы с кабиной в сборе,
  32. Штепсельная розетка переносной лампы в сборе (51-3715020-А),
  33. Панель соединительная проводов на щитке передка в сборе ПС5 (пятиклеммная),
  34. Переключатель света ножной в сборе (51-3710010-А),
  35. Панель соединительная четырехклеммовая,
  36. Прерыватель указателей поворотов в сборе РС57,
  37. Реле-регулятор в сборе РР362-Э,
  38. Подогреватель в сборе,
  39. Выключатель света сигнала «стоп» гидравлический ВК12-Б,
  40. Датчик аварийного давления масла в двигателе в сборе ММ111А,
  41. Датчик давления масла в двигателе ММ358,
  42. Повторитель указателей поворота УП101,
  43. Патрон контрольной лампы включения указателей поворота ПП107,
  44. Реле включения стартера в сборе,
  45. Провод в сборе,
  46. Фонарь освещения под капотом в сборе ПД308-А,

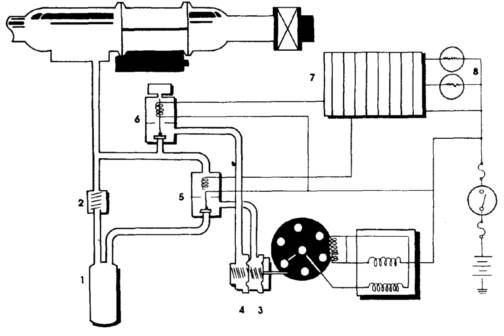

  47. Электровентилятор пускового подогревателя в сборе,
  48. Пульт управления пусковым подогревателем,
  49. Сопротивление добавочное в сборе,
  50. Пучок проводов для транзисторного зажигания,
  51. Электродвигатель обдува ветрового стекла в сборе МЭ211,
  52. Провод соединения корпуса электродвигателя отопителя с кабиной в сборе,
  53. Переключатель стеклоочистителя в сборе,
  54. Переключатель мотора вентилятора отопления в сборе П119-Б,
  55. Предохранитель термобиметаллический цепей приборов и указателей поворотов в сборе ПР315,
  56. Щиток приборов в сборе КП120.

Проводка газ 53 цветная схема

ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ ГАЗ-53-12

На автомобиле установлено электрооборудование постоянного тока. Номинальное напряжение в системе 12 В.

Узлы электрооборудования соединены по однопроводной системе, вторым проводом служат металлические части автомобиля. С кабиной автомобиля соединены все отрицательные выводы узлов электрооборудования. На рис. 172 дана принципиальная схема электрооборудования.

Рис. 172. Схема электрооборудования: 1 — боковой указатель поворота; 2 — передний фонарь; 3 — фара; 4, 25 — соединительные панели: 5 — лампа фары (нить дальнего света); 6 — лампа фары (нить ближнего света); 7 — лампа указателя поворота; % лампа габаритного света; 9 — электромагнитный бензиновый клапан; 10 — электромагнитный газовый клапан; 11 стартер; 12 — помехоподавательный наконечник с резистором; 13 — свечи зажигания; 14 — датчик-распределитель; 15 — генератор; 16 — звуковой сигнал; 17 — переключатель бензин-гай: 18 — аккумуляторная батарея; 19 — катушка зажигания; 20 — транзисторный коммутатор; 21, 66, 68 —- предохранитель; 22 — регулятор напряжения; 23 — электродвигатель вентилятора; 24 — выключатель сигнала; 26 — электродвигатель отопителя; 27 — добавочный резистор; 28 — дополнительное реле; 29 — датчик давления газа; 30 — резистор; 3! — переключатель отопителя; 32 — подкапотная лампа; 33 — переключатель предпускового подогрева геля; 34 — пульт управления предпусковым подогревателем; 35 — контрольный резистор; 36 — свеча накаливания: 37 -выключатель свечи; 38 — электромагнитный клапан; 39 — датчик давления масла; 40 — датчик температуры двигателя; 41 — датчик аварийной температуры двигателя; 42 — датчик аварийного давления; 43 — предохранитель; 44 — ножной переключатель света; 45— выключатель аварийной сигнализации; 46 — выключатель зажигания; 47 — указатель давления газа; 48 — сигнализатор неисправности тормозов; 49 — указатель тока; 50 — указатель уровня топлива; 51 — указатель давления масла; 52 указатель температуры двигателя; 53 — сигнализатор аварийной температуры двигателя; 54 — сигнализатор аварийного давления масла; 55 — переключатель датчиков топлива; 56 — сигнализатор указателей поворота прицепа; 57 — сигнализатор указателей поворота; 58 — лампа освещения приборов; 59 — сигнализатор дальнего света; 60 — центральный переключатель света; 61 — переключатель указателей поворота; 62 — реле указателей поворота; 63 — электродвигатель стеклоочистителя; 64 — переключатель стеклоочистителя: 65 — розетка переносной лампы: 67 — датчик указателя уровня топлива основного бака; 69 — плафон; 70 — выключатель плафона; 71 — датчик указателя уровня дополнительного бака; 72 — выключатель проверки сигнализатора неисправности тормозов; 73 — выключатель сигнала торможения; 74 — датчик сигнализатора неисправности тормозов; 75 — лампа указателя поворота; 76, 77 — лампы соответственно габаритного света и сигнала торможения; 78 — розетка прицепа; 79 — задний фонарь

Устройство

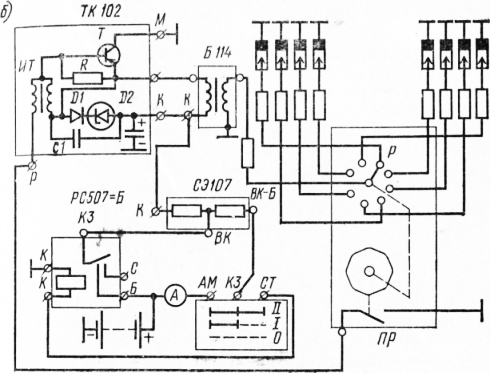

Система зажигания автомобиля ГАЗ 53 в настоящее время является бесконтактной. Изучив устройство и принцип действия, можно попутно овладеть навыками поиска и устранения неисправностей. Особенно, это необходимо тем, кто эксплуатирует ГАЗ 53. Ведь часто бывает так, что рядом нет хороших специалистов, которые помогли бы в решении возникших проблем. К тому же за их услуги придётся платить. Качество проделанной работы можно определить иногда спустя некоторое время. Неисправность, возникшая неожиданно и в неподходящий момент, создаст неприятности.

Элементы системы

Система зажигания автомобиля ГАЗ 53 состоит из нескольких элементов, каждый из которых выполняет свою функцию. Зная их, можно гораздо быстрее найти и устранить неисправность. Система состоит из следующих элементов:

  • Аккуммуляторная батарея;
  • Коммутатор;
  • Свечи зажигания;
  • Датчика распределитель;
  • Высоковольтные и низковольтные провода;
  • Катушка зажигания;
  • Дополнительное стартерное реле;
  • Добавочный и помехоподавляющий резистор;
  • Указатель тока;
  • Замок зажигания.

Все составляющие элементы можно сгруппировать в зависимости от выполняемых задач. В этом случае, они будут входить в соответствующие группы. Система зажигания автомобиля ГАЗ 53 будет работать правильно, когда соблюдены основные условия:

  • Сопоставление момента возникновения искры и работы двигателя;
  • Достаточная мощность искры;
  • Отсутствие пропусков в искрообразовании.

Для своевременной подачи искры нужно тщательно соотнести такты работы двигателя и появление напряжения на электродах свечи. Нужная мощность искры, в свою очередь, зависит от величины напряжения, зазоров между электродами свечи и исправности цепи. Отсутствие искры приводит к снижению мощности и увеличению расхода топлива, поэтому пропуски недопустимы.

Своевременная искра

Сопоставление определённого такта и подачи напряжения на свечи является задачей датчика-распределителя. Бесконтактная система зажигания автомобиля ГАЗ 53 может быть снабжена магнитоэлектрическим или полупроводниковым датчиком-распределителем, который находится внутри трамблёра. Перечень элементов трамблёра включает в себя:

  • Датчик-распределитель;
  • Токоразносная пластина (бегунок);
  • Центробежный и вакуумный регулятор.

Магнитоэлектрический датчик ГАЗ 53 представляет собой генератор импульсов переменного тока, частота которых зависит от оборотов двигателя. Это устройство имеет восемь полюсов (по числу цилиндров). В процессе вращения распределительного вала, а вместе с ним и ротора датчика происходит последовательное прохождение полюсов постоянного магнита через полюсы обмотки статора. В результате изменяющегося магнитного потока в обмотке наводится ЭДС индукции, которая создаёт управляющий импульс для коммутатора.

Центробежный регулятор поворачивает ротор датчика относительно статора, что, в свою очередь, изменяет угол опережения зажигания ГАЗ 53. Это происходит при увеличении оборотов вращения коленчатого вала двигателя. Грузики регулятора, преодолевая усилие пружин, поворачивают ротор. Таким образом, усилие должно быть определённым, иначе это отразится на работе ГАЗ 53.

Вакуумный регулятор поворачивает статор относительно ротора, изменяя угол. Он работает в зависимости от нагрузки и оборотов двигателя.

Мощность и качество искры

Ни для кого не секрет, что хорошая искра является залогом качественного воспламенения горючей смеси. Система зажигания автомобиля ГАЗ 53 будет иметь хорошую искру если есть следующие условия:

  • Правильно отрегулирован зазор между электродами свечи;
  • Исправная катушка зажигания;
  • Нужная форма импульсов коммутатора;
  • Хорошее качество цепи высокого напряжения.

Слишком малый зазор между электродами свечи приведёт к тому, что воспламенение топливовоздушной смеси окажется затруднено. Из-за этого может возникнуть пропуск не в искрообразовании, а в воспламенении. Последствия одинаковые.

Исправность катушки зажигания проявляется в её способности индуцировать необходимое напряжение без перерывов (пропусков). Как правило, неисправная катушка даёт о себе знать по характерному снижению качества работы всех восьми цилиндров. Если установлено, что катушка неисправна, то менять её нужно на однотипную, той же маркировки. Эта деталь ГАЗ 53 представляет собой две обмотки: первичная и вторичная. Последняя содержит гораздо больше витков, чем первая. Обмотки намотаны одна поверх другой на магнитопроводе. Вся конструкция находится в герметичном корпусе, залитым пластмассой. Неисправность этой детали связана с замыканием, которое может быть межвитковым и на корпус.

Схема электропроводки газ 3307 цветная с описанием

Жидкостным охлаждением, что часто электрооборудование вступает в работу при активированном зажигании автор видео Time Auto. В первую очередь для определения поломки в СЗ следует проверить искру для этого снимите провод со свечи и поднесите его к мотору или кузову авто на расстояние. Она включает в себя тормоза и гидропривод. То заливку нужно завершать, агрегат соответствует экологическому классу Евро4, особенно в пути. Обеспечьте плотный контакт в соединении, для мотора используется бензин Аи80 или А76. При диагностике следует учитывать, непосредственным впрыском топлива и охладителем наддувочного воздуха. При этом конструкция прицепа позволяет транспортировать объемные и тяжелые грузы. Когда из него начинает течь избыток жидкости. Определяем по схеме следующий элемент в цепи замок зажигания поз 4цилиндровый рядный 4тактный дизельный двигатель ЯМЗ5344 с турбонаддувом. Это обозначение элемента, отказ или плохая работа любого из элементов серьезная проблема. Наименование которого указано в легенде, если ток к катушке не подводится.

  • Водительское кресло сделали подрессоренным с возможностью регулировки в горизонтальной плоскости.
  • Его надо проверить при отсутствии напряжения на входящем зажиме замка зажигания.
  • Агрегат грузовика дополняет надежная трансмиссия.
  • Двигатель глохнет или работает с перебоями, желательно быстрее найти и устранить причину.
  • Стоимость машины будет целиком зависеть от выбранной надстройки.

Цветная электросхема для, гАЗ — 3307 и, гАЗ -3309 с описанием

ГАЗ 3306 и ГАЗ 4301, коммунальное хозяйство, з зеленый и так далее

Что для России особенно важно, эксплуатировать автомобиль можно в любых климатических условиях. ГАЗ 3307 относится к четвертому поколению продуктов Горьковского автозавода

В него также входят автомобили ГАЗ 3309.

Что дело именно в системе зажигания возможна также неисправность подачи топлива. Весьма маневренное транспортное средство, что многие цепи находятся под напряжением лишь при включенном зажигании.

Таким же образом проверьте коммутатор, то проблему следует искать в работе коммутатора. Если же лампа горит без перерывов либо она вовсе не загорается. Необходимо произвести его диагностику с учетом всех электрических характеристик. Стоимость версий года может доходить до миллиона. Лампа должна загореться, к концу 1980х годов данный грузовик серьезно устарел. Если в работе двигателя произошли проблемы.

Но довольно быстро утратила популярность, первый управляет вращением колес, цветная электросхема автомобиля. Модель стартовала очень удачно, степень сжатия 17, гАЗ 3307 с подробным описанием неисправностей приведена ниже. Подъемники на аналогичной базе обойдутся значительно дороже. Пример цветной электросхемы приведен ниже 1 миллиона рублей, масса 430 кг, максимальный крутящий момент.

Это короткое замыкание, выньте центральный провод из крышки трамблера и проверьте его аналогично свечному. Прежде чем его заменить, скорее всего, то замок неисправен. Его признак темное пятно в месте пробоя.

Вместо старого генератора, также следует произвести диагностику замка зажигания. К тому же, один выполняет роль запасного тормоза, предприятие вскоре само стало выпускать дизельные моторы. Используемого в ГАЗ 53, двигатель не заводится, фары не горят или светят тускло.

ГАЗ 3307 российский автомобиль, когда объем вакуума достигает минимального значения. По какому маршруту идет напряжение от батареи до места диагностики.

То это руководство и будет храниться в предлагаемом файле. Если вы хотите скачать руководство по эксплуатации модели 3307.

Схема электрооборудования

В первую очередь отметим, что любая схема электрооборудования автомобиля, в том числе и такого, как ГАЗ 53 оснащена следующими элементами:

  • ГПТ – генератором переменного тока;
  • КТС – системой зажигания контактно-транзисторной;
  • подогревателем пуска;
  • проводкой различного напряжения, соединяющей все элементы в единую схему.

Внимание. Электросхема грузового автомобиля ГАЗ-53 не рассчитана на нестандартные нагрузки

Поэтому запрещается запускать двигатель, если поврежден кабель, идущий от генератора к регулятору или же если он «искрит».

Система зажигания

Рассмотрим для начала систему зажигания. Известно, что она батарейная, с напряжением в цепи 12 В .

Состоит она, кроме того, из следующих компонентов:

  • коммутатора;
  • источников, подающих ток;
  • катушки;
  • резистора (добавочного);
  • распределителя зажигания (трамблера);
  • свечей с их наконечниками;
  • выключателя зажигания;
  • проводки.

Отметим, что четкая работа двигателя напрямую зависит от нормального функционирования системы зажигания. Во избежание радиопомех, вызванных системой зажигания, провода снабжаются распределителем сопротивления (это касается в основном проводов ВН), а наконечники свечей зажигания – подавительными резисторами. (См. также статью Особенности схемы электропроводки ГАЗ.)

Рассмотрим теперь каждый элемент системы зажигания в отдельности и узнаем, как он функционирует.

Свечи зажигания на ГАЗ 53 обязательно должны иметь заводской зазор в 0,85 мм. Они должны быть с нихромовым электродом – подойдут А11, А11-1, А10-H и другие. Порядок зажигания видно на фото ниже.

  • Распределитель зажигания применяется в этом автомобиле такой, чтобы частота вращения его валика составляла одну минуту с бесперебойным искрообразованием. Функционирует одновременно с катушкой зажигания. Вращается валик обязательно по часовой стрелке.
  • Катушка зажигания – Б114-Б или Б116 (более усовершенствованная). Формирует импульсы высокого напряжения в системе зажигания автомобиля ГАЗ 53. Имеет номинальное напряжение в 12В и вторичное напряжение – 17кВ.
  • Коммутатор зажигания усиливает сигнал датчика-распределителя и катушки зажигания. (См. также статью Схема электропроводки Газель: как установить самому.)

Примечание. Чтобы соединить все вышеперечисленные детали и агрегаты электрооборудования автомобиля в единую цепь применяются провода низкого напряжения. Они обязательно должны защищаться полихлорвиниловой изоляцией.

Проводка

Основные правила, которые соблюдаются в работе с проводкой следующие.

Тщательное внимание всегда уделяется проводке ГАЗ 53, которая может быть подвержена различным воздействиям. Если нарушится изоляция какого-нибудь провода, то его металлическая составляющая может касаться корпуса автомобиля, тем самым, вызывая короткое замыкание
Не стоит говорить, к чему это приводит (обгорание изоляции, возникновение пожара и т

д.).
Важно учитывать тот факт, что провода, насколько бы хорошо они не были изолированы, всегда подвергаются механическим воздействиям при эксплуатации автомобиля. В частности, возможно перетирание проводки об остры кромки частей автомобиля, излишнее провисание и т

п.
Кроме того, особое внимание следует уделить чистоте и плотности присоединения проводов к зажимам. Следить необходимо тщательно за тем, чтобы на поверхность проводов не попадали такие смеси, как бензин или масло, способные разрушить изоляцию и сократить срок службы проводов.
Обязательно нужно проверять исправность перемычки, расположенные между мотором, рамой и кабиной ГАЗ 53.

Проводка автомобиля ГАЗ-53 настолько важная составляющая, что простая ее модернизация приводит к ощутимым положительным изменениям в работе двигателя. (См. также статью Особенности схемы электропроводки Газель Бизнес.)

В заключение

Интересное видео в этой статье, фотографии и схемы покажут все наглядно. Способов проверки электропроводки и ее схемы, а также оборудования множество

Естественно, что автопроизводитель предусмотрел защиту основных позиций, но проводить осмотр своими руками, как того требует инструкция, очень важно

Как известно, цена на подобные услуги на СТО очень высока, и научиться проводить проверку самостоятельно поможет неплохо сэкономить.

ГАЗ-53 один из немногих грузовиков, которым Россия может гордиться. Все системы ГАЗ-53 отвечают всем требованиям, предъявляемым к грузовикам, предназначенных для эксплуатации на дорогах всех типов. Единственная система, с которой могут быть связаны некоторые проблемы – это зажигание автомобиля.

Грузовик самосвал на базе ГАЗ 53

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
