Как заменить задние тормозные колодки дисковых тормозов самостоятельно?

Горизонтальное положение барабана

Во-первых, нужно выдернуть шнур питания из розетки, далее отсоединить сливной шланг от канализационной трубы.

Теперь следует открутить шурупы задней крышки стиральной машины и убрать эту самую крышку. После проделать то же самое с передней частью, для этого ее нужно сдвинуть на себя и в верх, и она снимется. Иногда передняя крышка имеет замок загрузочного люка, который соединяется проводами с другими частями стирального аппарата.

Чтобы этот замок убрать, нужно просунуть ладонь между боковой стенкой и корпусом барабана и выдернуть провода. Или, другой вариант, открутить замок.

Верхнюю крышку стиральной машины тоже нужно убрать. Для этого нужно открутить болты, которые удерживают наливной клапан, болты, крепящие саму крышку, отсоединить провода, которые туда подходят. Далее надо убрать патрубок, ведущий от контейнера для порошка, до самого барабана.

Далее нужно снять манжетку загрузочного люка. Сперва надо снять наружную часть манжеты, для этого надо расстегнуть хомут, который ее удерживает. Если хомут в виде пружинки, то можно его просто подцепить плоской отверткой. Дальше снимаем внутреннюю часть, место крепления хомута обязательно пометить как-нибудь. Например, кусочком изоленты или маркером. Потом отгибаем внешнюю часть манжеты и вытаскиваем.

Не лишним будет сполоснуть манжету в мыльной воде, место соединения манжеты с баком барабана, тоже нужно очистить.

И соответственно, нижняя крышка снимается, откручиванием саморезов. Машина разобрана, можно теперь снимать барабан.

Для начала стоит отсоединить от бака все, что к нему подсоединено

Особое внимание следует уделить утяжелителям или противовесам, они крепятся сверху и снизу бака. Так же нужно не забыть снять все пружины, которые крепят барабан стиральной машины к корпусу

Обязательно надо убрать амортизирующие подушки от основания стиральной машины и выкрутить болты, удерживающие бак.

Патрубки, которые ведут к сливному механизму и датчику уровня воды тоже надо убрать.

Так как снятие барабана стиральной машины, довольно деликатная процедура, обязательно нужно следить чтобы при изъятии барабана не повредить другие детали. После того как барабан извлечен, его можно осмотреть и снять двигатель, а также почистить доступные внутренности стиральной машины от посторонней грязи и предметов. Если бак барабана стиральной машины разборный, достаточно просто снять скобы, подцепить язычок скобы плоской отверткой и отсоединить половинки.

Но некоторые производители стиральных машин склеивают детали бака, из-за этого даже сервисы не берут такие машинки в ремонт, но такие баки можно распилить ножовкой. Пилить нужно аккуратно по соединительному шву, а после ремонта восстановить бак легко простыми болтами или скобами. И обязательно обработать герметичным клеем места соединения бака и болты.

Ну, а дальше, нужно извлечь сам барабан, для этого необходимо выкрутить болт, на котором держится шкив, снять этот шкив и закрутить болт обратно. После этих манипуляций, нужно легонько несколько раз ударить по валу, который приводит в движение барабан, и вытащить сам барабан. Иногда болт, удерживающий шкив выкрутить очень тяжело, это обусловлено тем, что вместе с болтом в гнездо залит специальный состав. Можно выкрутить этот болт с помощью нагревания. Гнездо чуть расширится и болт можно вывернуть. А шкив снимается расшатыванием.

Нужно помнить, что работа с нагревательными элементами должна проводиться на расстоянии от легковоспламеняющихся предметов.

Советы по уходу

Лучший ремонт – это тот, которого не было, поэтому проще сохранить вещь, чем потом пытаться ее восстановить. Чтобы этим не пришлось заниматься, необходимо соблюдать все предписания, которые имеются в инструкции по эксплуатации.

• Не перегружайте машину бельем. По причине перегруза не только вещи нормально не отстираются, но и будут сильно изнашиваться подшипники и опорный вал.
• Не стоит запускать в работу машинку с наполовину пустым барабаном. Это приведет к собиранию всех вещей на одну сторону при отжиме и создаст дисбаланс на барабане, что вызовет сильную вибрацию машины. Это биение на валу сильно разбивает подшипники и сальник, после чего появляется необходимость в ремонте.
• Жесткая вода оставляет накипь на нагревательных элементах, что приводит к уменьшению их ресурса. Такая проблема может быть решена путем установки в водопровод специальных фильтров, что уменьшают карбонатную жесткость воды. Благодаря этому накипи будет значительно меньше, а значит, срок службы ТЭНа будет больше. Бывает, что накипь скапливается и на барабане – отсюда ее обязательно надо удалять специальными средствами.
• Регулярно прочищайте грязевой фильтр машинки. Он расположен в нижней ее части, чаще всего в правой стороне. Его засорение приведет к тому, что вода перестанет сливаться из машины, и без полного разбора сливной системы и ее прочистки будет не обойтись.
• Не насыпайте слишком много порошка в лоток. Остатки мокрого порошка, высыхая, превращаются в очень жесткую субстанцию, которая может забить патрубки подачи воды в бак. Используйте ровно такое количество порошка, что необходимо для данного режима стирки.
• Никогда не отправляйте в стирку вещи, в карманах которых могут находиться разные мелочи, например, скрепки, кнопки и прочие подобные предметы. Во время цикла они вылетят из карманов и могут нанести барабану серьезный вред. Проследите за этим, подготавливая вещи к запланированной стирке.

О том, как распилить и склеить неразборный бак стиральной машины, смотрите далее.

Виды поломок

В числе наиболее распространенных причин, которые предполагают снятие заднего тормозного барабана и его замену из-за потери эффективности, не только износ колодок, а высокая изношенность самого барабана. На его внутренней рабочей поверхности происходит увеличение окружности. Если сразу происходит износ колодок и рабочей поверхности, то появляются риски выдавливания поршней из цилиндра, заклинивания колес или утечки тормозной жидкости.

Поломка тормозного барабана

На машинах, имеющих большой пробег, из-за коррозии происходит «залипание», ослабление либо разрушение пружины. Сила нажимов может значительно понизиться из-за того, что ослаб тросик ручника. Не часто, но все-таки случается так, что фрикционные накладки отслаиваются от колодки, тогда необходимо заменить тормозные колодки на задних барабанах.

Расточка тормозных барабанов ВАЗ 2108

— Необходимо помнить, что ослаблять и затягивать колесные болты можно только на автомобиле, который стоит на земле.

— Для начала потребуется снять барабаны.

Установив первую передачу, уприте передние колеса брусками. На специальную опору поднимите заднюю часть автомобиля. А теперь можете снять колеса.

— Теперь необходимо очистить тормозной механизм. Но учтите, что делать это при помощи бензина, запрещено. Воспользуйтесь моющим средством.

— На барабане Вы увидите два направляющих штифта, открутите их. Теперь снимите барабаны.

— Проведите осмотр внутренней рабочей поверхности. Обнаружив повреждения барабана в виде рисок и царапин, необходимо измерить диаметр и определить величину износа. Измерительный прибор носит название штангенциркуль.

— Допустимый диаметр барабана может равняться 201,5 мм. Если диаметр превышает предельно допустимый размер, то потребуется его заменить с двух сторон.

— Если Вы обнаружите риски на тормозном барабане, то необходимо расточить тормозные барабаны ВАЗ 2108 до такого размера, чтобы диаметр составлял 201мм.

— Расточка тормозных барабанов ВАЗ 2108 возможна своими руками. Разверните барабан, сделав рабочую поверхность снаружи. Запустите двигатель. Включите первую передачу. Колесо начнет вращаться. Поднесите нождачку и отшлифуйте неровности.

В следующем видео продемонстрирован процесс проточки тормозных барабанов.

Всем привет! Вам, думаю, хорошо известно, что тормоза в машине работают на основе силы трения. И трение обладают разрушающим эффектом, постепенно стирая контактирующие между собой поверхности. Причем это не зависит от того, насколько прочным является материал. Тут дело только во времени. Потому проточка тормозных барабанов станет вполне актуальной темой для обсуждения.

Барабанные механизмы (БМ) тормозной системы авто преимущественно изготавливаются из прочных и износостойких материалов. Но износ все равно постепенно возникает. Думаю, каждый понимает, что ездить на машине с изношенными тормозами крайне опасно и некомфортно из-за вибраций, свиста, скрежета и длинного тормозного пути.

Стоит поговорить о таком понятии как проточно или расточка. Зачем она нужна, как выполняется, есть ли в узлах допустимый износ, и не лучше ли просто поставить новые барабаны. Мы уже ранее говорили о том, как определить износ тормозных дисков . Также обсуждался вопрос их правильной проточки . Теперь очередь за барабанами.

Устройство элемента

Задний тормозной барабан состоит из нескольких деталей:

• крутящийся барабан;
• тормозная колодка;
• пружина;
• тормозной цилиндр (один или несколько).

Демонтаж барабана

При торможении тормозная колодка трется по поверхности пустотелого барабана. Для обеспечения подвижности колодки в механизме предусмотрены пружины, которые, в зависимости от положения педали газа, будут сжиматься либо разжиматься. За корректную работу колодки и ее своевременное срабатывание отвечает специальный цилиндр, прижимающий ее к поверхности вращающегося барабана под давлением тормозной жидкости. Крепление всего механизма выполняется на щитке, сделанном методом штамповки.

Но задний тормозной барабан в некоторых случаях имеет иное устройство. Одним из ключевых элементов ленточной конструкции, как видно из названия, являются гибкие ленты, выполненные из металла. В процессе торможения ленты натягиваются и плотно обжимают барабан. Впрочем, такая конструкция тормозной системы уже давно не используется в автомобилях.

Основные ошибки при замене

Многие автолюбители думают, что можно сэкономить, купив аналоговые запчасти. Однако не каждая марка авто может работать на универсальных деталях. Оригинальная продукция распространяется производителем, гарантирующим сервисное обслуживание. Неисправности в тормозных механизмах часто приводят к аварийным ситуациям на дорогах.

Еще одна ошибка, которую допускают новички, желая сэкономить – замена только одной колодки. Барабанный механизм меняется исключительно попарно – или на передних колесах, или на задних.

Нельзя допускать, чтобы колодки изнашивались в разное время. Нужно менять детали своевременно, иначе будут повреждены диски, и цена ремонта возрастет.

В ходе работы владелец автомобиля должен проверить состояние других элементов тормозной системы

Важно обратить внимание на изношенность дисков, пыльников, резиновых чехлов, шлангов. Это необходимо, чтобы устранить неисправность до того, как случится непоправимое во время вождения

Замена тормозных колодок — не сложная процедура, которую способен провести любой автолюбитель, не обращаясь в сервисный центр. Следуя пошаговой инструкции, неисправность будет быстро устранена, а элементы системы — восстановлены.

Рабочие механизмы

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 1111 (Ока) 1988-2003 г.в.
3. Задний тормозной механизм

Вам потребуются

баллонный ключ, ключ «на 27» плоскогубцы отвертка молоток домкрат подставка противооткатные упоры

Перед началом работы

Опустите рычаг стояночного тормоза до упора вниз (автомобиль расторможен).

Снимите заднее колесо.

Обязательно замените барабан, если его внутренний диаметр достиг предельно допустимого размера.

Предупреждение

Дефектный тормозной барабан уменьшает долговечность тормозных колодок, приводит к неэффективному и неравномерному торможению.

Состояние накладок тормозных колодок проверяйте при каждом снятии тормозного барабана.

– толщина накладок менее 1,5 мм;

– поверхность накладок замаслена;

– накладки непрочно соединены с основанием;

– накладки имеют глубокие борозды и сколы

Колодки необходимо заменять в тормозных механизмах обоих задних колес одновременно.

Завод-изготовитель рекомендует при замене колодок заменить смазку в подшипниках ступицы (см. «Замена смазки в подшипниках ступиц задних колес»).

Вам потребуются: ключи «на 13» и «на 27», плоскогубцы, отвертка, молоток, домкрат, подставка, противооткатные упоры.

1. Опустите рычаг стояночного тормоза до упора вниз (автомобиль расторможен).

2. Снимите заднее колесо.

3. Если уровень тормозной жидкости в бачке находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости.

4. Снимите тормозной барабан (см. «Снятие, установка и ремонт тормозного барабана»).

5. С помощью отвертки снимите верхнюю стяжную пружину.

6. Таким же способом снимите нижнюю стяжную пружину.

7. Сжав пластинчатые пружины.

8. поверните стойки обеих колодок и снимите пружины.

9. Снимите переднюю колодку и распорную планку.

10. Снимите заднюю колодку, отсоединив наконечник троса стояночного тормоза от рычага ручного привода колодок.

11. Отверните гайку оси рычага ручного привода колодок.

Обратите внимание: под гайкой установлена пружинная шайба. Читать далее: Незамерзающая жидкость – 10 лучших незамерзаек

Читать далее: Незамерзающая жидкость – 10 лучших незамерзаек

12. Снимите зацеп пружины.

13. Снимите рычаг ручного привода с колодки.

14. Выньте ось из рычага.

15. Установите рычаг ручного привода на новую заднюю колодку в порядке, обратном снятию.

16. Снимите с разжимной планки упор колодки с фиксатором гайки.

17. Выверните регулировочную гайку разжимной планки колодок на половину длины ее резьбовой части, чтобы увеличить длину планки. Это необходимо для удобства сборки, так как короткая планка будет выпадать из прорези колодок.

18. Смажьте резьбовую часть разжимной планки смазкой Литол-24.

19. Установите колодки в порядке, обратном снятию

При установке распорной планки обратите внимание, что ее плоская сторона должна быть направлена вниз

20. С помощью напильника удалите с тормозного барабана буртик, образовавшийся в результате износа.

21. Смажьте цапфу смазкой Литол-24.

22. Навинчивая регулировочную гайку на разжимную планку, сведите колодки так, чтобы они не мешали установке тормозного барабана. Установите тормозной барабан и отрегулируйте зазор в подшипнике ступицы колеса (см. «Регулировка зазоров в подшипниках ступиц задних колес»).

23. Отрегулируйте зазоры между тормозными колодками и барабаном (см. «Регулировка зазоров между колодками и тормозными барабанами»).

24. Установите колесо, проверьте работу стояночного тормоза и при необходимости отрегулируйте его (см. «Регулировка стояночного тормоза»).

На ВАЗ «Ока» используется два их типа – дисковые (спереди) и барабанные (на задней тележке).

Передние механизмы состоят из дисков невентилируемого типа, фиксируемых на ступице, суппортов с так называемой плавающей скобой и колодок с фрикционами, устанавливаемых в специальные направляющие, закрепленных на неподвижной части ступицы.

Суппорт – однопоршневой, поэтому рабочий поршень воздействует только на одну колодку, но за счет плавающей скобы при торможении сам суппорт своим корпусом поджимает и вторую колодку к диску.

Задние механизмы состоят из:

• Тормозного щита;
• Барабана;
• 2-х колодок;
• Рабочего цилиндра (двухпоршневого);
• Механизма стояночного тормоза;

В целом, рабочие механизмы по конструкции идентичны ВАЗ-2108, но отличаются размеры – диаметр и толщина тормозного диска меньше, соответственно колодки и суппорт тоже компактнее. То же касается и задних механизмов.

Необходимые инструменты

Перед тем как приступить к работе, убедитесь, что у вас под рукой есть все нужные инструменты и материалы.

Вам может понадобиться:

• набор отверток, в том числе, крестовая и стандартный шлиц;
• комплект звезд и шестигранников;
• шуруповерт;
• молоток;
• кусачки и плоскогубцы;
• набор торцевых головок с трещоткой;
• ножовка по металлу.

Для стиральных машин с разными типами загрузки процедура отсоединения барабана может существенно отличаться. Рассмотрим последовательность действий для приборов с фронтальной и с вертикальной загрузкой. Помните, что для любой модели стиралки работа по снятию барабана должна начинаться с отключения агрегата от электрической сети и отсоединения шлангов набора и слива воды.

Как снять тормозной барабан без посторонней помощи?

Может показаться, что сделать это просто, но это, к сожалению, не всегда так, поэтому рассмотрим несколько способов, с помощью которых возможно решить данную проблему. Сначала рассмотрим самый кровожадный метод. Поднимаем на домкрат нужное колесо (с которого необходимо снять барабан), под остальные устанавливаем противооткатные башмаки. Далее демонтируем колесо, а вместе с ним и направляющие шпильки. Кладем под мост тюльку и затем опускаем автомобиль, чтобы он как можно плотнее сел на нее.

Теперь садимся за руль, заводим авто и включаем третью передачу, как только стрелка на тахометре показывает 3-4 тысячи оборотов, резко нажимаем на тормоз. Скорей всего, барабан будет сорван с первой же попытки, однако если результата нет, то попробуйте повторить все еще раз. Данный метод имеет ряд недостатков, прежде всего, он не безопасен, и в округе никого не должно быть, так как барабан может сорваться и полететь в любом направлении, а во-вторых, его нельзя применять, если не исправен тормозной цилиндр.

Назначение и виды тормозных колодок

Для того чтобы остановить автомобиль, используется сила трения. В случае с ВАЗ 2107 это сила трения колодок о тормозной диск (или о тормозной барабан, если колодки задние). В общем случае колодка представляет собой стальную пластину с крепёжными отверстиями, к которой с помощью заклёпок приделана накладка. Это прямоугольная пластина, выполненная из специального материала с очень высоким коэффициентом трения. Если коэффициент трения накладки по каким-то причинам снижается, торможение становится менее эффективным. И это немедленно сказывается на качестве и безопасности вождения.

Передние колодки

Для торможения передних колёс используются плоские парные колодки прямоугольной формы. Передние колёса «семёрки» снабжены массивными стальными дисками, вращающимися синхронно с колёсами. При торможении прямоугольные колодки сжимают вращающийся диск с обеих сторон. После этого в дело вступает сила трения, которую обеспечивают накладки, и диски вместе с колёсами останавливаются.

Передние колодки «семёрки» — это обычные прямоугольные пластины с накладками

Лада Калина

Большинство автомобилистов знают: дисковые тормоза эффективнее и гораздо терпимее к нагрузкам, чем барабанные. Даже скептики, вероятно, согласятся — правда, сразу возразят: такие тормоза дороже (в том числе и в эксплуатации) да и к грязи диски куда менее терпимы, что весьма актуально, например, для вседорожников. В общем, тут есть о чем подискутировать.

Вспомнился мне сравнительный тест двух близких по массе и энерговооруженности автомобилей. Отличались они, в частности, задними тормозами: у одного дисковые, у другого барабанные. Который из них победил в абсолюте, каюсь, не помню. А вот разница в длине тормозного пути — всего полметра — в память врезалась крепко.

Но когда появилась возможность оценить задние дисковые тормоза на обычной «Калине», отказаться не смог. Обязательное условие — никакой кустарщины и наличие сертификата соответствия, позволяющего пройти государственный технический осмотр.

Решили испытывать два похожих комплекта разных (Darbis) использует схему первого «Форда-Фокус». (АСТ) предпочла конструкцию китайской «Чери». Устанавливаем, обкатываем, измеряем.

О преимуществах и недостатках

Плюсы барабанного тормоза

Одним из главных преимуществ данного механизма заключается в его надежной защите от воздействия внешних факторов. Подобная система тормозов идеальна для транспортных средств, эксплуатирующихся в сложных/экстремальных природных условиях. В тормозные колодки почти не проникает пыль, они постоянно находятся в условиях оптимальной влажности. А это заметно увеличивает рабочий ресурс всего механизма. Кроме того, при торможении в такой конструкции выделяется меньшее количество тепловой энергии, что позволяет применять недорогие жидкости, имеющие низкую температуру кипения.

Снимаем тормозной барабан

Другое преимущество конструкции барабанной тормозной системы состоит в повышении силы торможения за счет диаметра или ширины барабана. Это становится возможным благодаря увеличенному пятну контакта, пятно контакта поверхности барабана с колодкой. Именно это существенно улучшает характеристики торможения. При этом задний тормозной барабан, благодаря своим конструктивным особенностям, способен преумножать рабочую эффективность. При торможении вращающийся барабан стремится «увести» за собой тормозную колодку, проворачивая ее.

Недостатки барабанной тормозной системы

Но, несмотря на явные преимущества, данный тип тормозной системы имеет определенные недостатки:

• более низкая скорость включения в работу, по сравнению с дисковыми аналогами;
• некоторые трудности в настройке;
• невысокая стабильность;
• при нагревании заднего тормозного барабана происходит «залипание» колодок и значительное ухудшение тормозных характеристик.

Кроме того, специалисты не советуют пользоваться ручным тормозом при отрицательных температурах. Нередко происходят случаи примерзания колодок к барабанам. Во избежание подобных ситуаций на современных и дорогих автомобилях данный тип тормозной системы заменяется на дисковый вариант. В основном, тормозную систему с задними барабанами встречается на бюджетных машинах и малолитражках, в которых они ставятся на задние колеса. Еще данной тормозной системой оснащаются грузовые транспортные средства.

Снимаем тормозной барабан

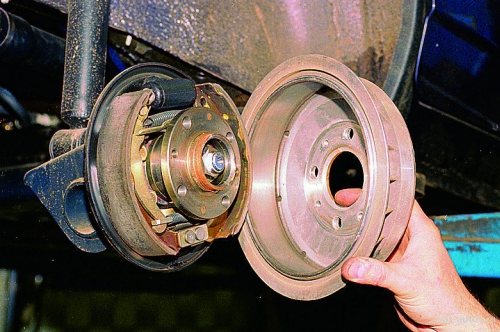

Демонтаж заднего тормозного барабана

Теперь рассмотрим самое главное — как снять задний барабан на ваз 2114, какие инструменты для этого потребуются и как потом установить вместо старого барабана новый.

Для начала стоит сказать, что настоятельно рекомендуется снимать задние барабаны хотя бы один раз в год (а если чаще — даже лучше), причем даже в случае, если на их износ нет никаких косвенных подозрений. Вызвано это тем, что тормозные барабаны, простоявшие на своем месте много лет, очень сильно прикипают, и снять их уже удастся только обильным поливанием ВэДэшкой и применением колоссальных усилий (что в результате может причинить вред как автомобилисту, так и автомобилю).

Именно поэтому, профилактический ежегодный демонтаж барабанов, их осмотр и установка на место — залог того, что в будущем с подобной операцией проблем возникать не будет.

Обработка барабана WD-40

И так, перейдем непосредственно к съему тормозного барабана.

Для начала соберем набор необходимых инструментов:

• домкрат;
• балонный ключ (на 17 либо на 19 — зависит от установленных колесных болтов);
• ключи гаечные на 7, на 10 либо на 12 — в зависимости от размера направляющей шпильки;
• молоток;
• деревянная дощечка (в качестве проставки при работе молотком — чтоб не повредить металлические части);
• смазка по типу WD-40 либо аналогичной по свойствам.

На счет последнего пункта следует сразу же сделать уточнение — использовать надо именно указанную смазку либо максимально приближенную к ней. Использовать какие-либо другие жидкости — растворители, керосин, бензин и тому подобные — категорически не рекомендуется. Теперь рассмотрим как снять задний тормозной барабан на ваз 2114.

Делать это следует по следующей схеме:

• надежно застопорить автомобиль (поставить на ручник и подложить башмак под колеса);
• поднять заднюю часть автомобиля при помощи домкрата (подкатного либо бутылочного);
• выполнить снятие колеса;
• тщательно и обильно обработать все стыки смазкой по типу ВэДэ-40;
• подождать около 5 минут (для того, чтобы смазка успела подействовать) и удалить тряпкой всю грязь;
• вывернуть установочные шпильки;
• аккуратно нанести ряд ударов по краям барабана (через проставку либо при помощи резиновой/деревянной киянки) до тех пор, пока он не начнет двигаться от руки;
• снять тормозной барабан.

Снятие тормозного барабана при помощи молотка

Монтаж нового барабана на свое место выполняется точно также, но в обратной последовательности. Также, существует еще один, зачастую более быстрый и одновременно безопасный, способ демонтажа старого барабана (также, его можно попробовать и в той ситуации, когда длительное стучание молотком не привело к успеху и деталь не сдвинулась со своего места).

Делать это нужно следующим образом:

• зафиксировать машину на месте и вывесить ее (все как в предыдущем способе);
• снять колесо;
• выкрутить два установочных болта из своих гнезд;
• вкрутить эти же болты в другие установочные гнезда барабана (всего их на барабане четыре — в двух вкручены болты, два другие — пустые);
• начать понемногу закручивать то один болт, то другой, причем так, чтобы их шляпки всегда оставались параллельны друг другу (для того, чтобы этого достичь, можно по очереди проворачивать каждый из болтов на пол-оборота).

Снятие тормозного барабана при помощи болтов

Таким образом, проходя сквозь барабан, и упершись с обратной стороны, эти болты при закручивании будут стягивать его со своего места, в результате чего весь процесс демонтажа пройдет максимально безопасно и не нанесет деталям автомобиля никакого ущерба.

Снятие тормозного барабана Ваз 2107

Перед снятием барабана необходимо вывесить автомобиль или заднее колесо, на котором требуется снять барабан, и обязательно опустить рычаг «ручника». Если работы производятся не на подъемнике, необходимо поставить башмаки под колеса, чтобы машина не покатилась и не упала с домкрата. В противном случае можно не только повредить домкрат, тормозной механизм или детали кузова автомобиля, но и получить серьезные травмы.

Когда автомобиль поднят и зафиксирован, дальнейшая последовательность операций такая:

1. Снять колесо с автомобиля.

2. При помощи накидного или обычного гаечного ключа выкрутить направляющие штифты, которые выполняют роль крепления барабана к ступице колеса.

3. Снять барабан, равномерно, без перекосов, стянув его со ступицы и колодок.

Примечание: если барабан не снимается, можно использовать импровизированный съемник из двух болтов М8. Для этого надо вставить их в отверстия на барабане и плавно вкручивать их. Упираясь в ступицу, они столкнут барабан с посадочного места. Делать это следует аккуратно, так как есть вероятность того, что бортик на внутренней поверхности барабана повредит тормозные колодки.

Снятие и установка барабана

Если в процессе диагностики, вы решили, что необходимо все-таки снимать барабан, следует разобраться, как это правильно сделать. На самом деле эта работа не сложна, но она требует определенного навыка. А точнее нужно просто понимать, что делать и зачем. Для начала подготовьте необходимый инструмент. Нужно понимать, что наличие всего, что потребуется под руками значительно упростит процедуру ремонта.

Вам потребуется:

• Домкрат;
• Ключ баллонный для демонтажа колеса;
• Подставка под автомобиль;
• Накидной ключ на 13 для машин, начиная с 1997 года выпуска, и ключ на 15 для авто более раннего выпуска;
• Молоток;
• Деревянная плашка;
• Монтировка.

Также удобно будет производить работу при наличии смотровой ямы. Но, это не обязательно. Можно обойтись и без нее.

Снятие происходит в следующем порядке:

• Ослабляем колесные винты выбранного для замены барабана колеса;
• Поднимаем машину на домкрате с этой стороны. Устанавливаем подставку и немного приопускаем домкрат. У нас задача добиться, чтобы днище плотно лежало на подставке. В таком случае автомобиль точно не упадет при дальнейших действиях;
• Снимаем колесо полностью;
• Направляющие заливаем жидким ключом и немного ждем;
• Откручиваем направляющие, для этого вам понадобится ключ 13 для новых авто, и 15 для более старых машин;
• Выкрутив направляющие, можно перейти к снятию барабана. Его можно демонтировать только, сбив с моста. Но, не стоит забывать, что он сделан из чугуна, поэтому нельзя стучать по нему молотком. Поступить нужно следующим образом. Берем деревянную плашку, надставляем ее на край барабана, и несколько раза бьем по ней молотком. Повторяем действие с противоположной стороны. В итоге барабан снимется с опорного диска.

Отдельно стоит рассмотреть процесс установки барабана. Это не всегда простая задача. Этому обычно мешают колодки, которые оказываются шире, чем барабан. Поэтому, их нужно свести. Для этого приоткрываем штуцер прокачки, и монтировкой сжимаем колодки вместе с цилиндром. В результате, вы без особых сложностей наденете барабан на место.

Как диагностировать проблему на ранней стадии?

Чтобы вовремя определить неисправность барабана и заднего тормоза Рено в целом, стоит обратиться на СТО. Опытные специалисты проводят полный комплекс мероприятий по проверке барабанов на специальном стенде. При этом компьютер фиксирует основные параметры и выдает результаты о необходимости замены детали.

В обычной эксплуатации проблема диагностируется по появлению тормозной жидкости на цилиндре механизма или путем резкого нажатия на тормоз (дорога должна быть сухой). Последний тест должен быть проведен 3-4 раза. Если следы тормозного пути ровные, то тормоза работают равномерно.

Поводом проверить механизм барабанного типа являются проблемы с ручным тормозом.

Чтобы определить, требуется снимать барабаны Рено или нет, проверьте состояние рабочей части и измерьте ее диаметр. Так, если этот параметр составляет больше 18,124 см (для мотора объемом 1,4 литра) или 20,445 см (для двигателя 1,6 литра), то устройство требует замены. Кроме того, снять барабан придется для установки новых колодок, для проверки тормозов или с целью корректировки цилиндров системы.
