Типы сигнализаций StarLine

Все модели противоугонных установок делятся между собой на два типа:

без функции дистанционного запуска;
с опцией автозапуска двигателя.

Без функции автозапуска

Список сигналок без этой опции:

Е63. В этой модели нет КАН-модуля, радиореле Р2. Данная сигнализация не поддерживает функцию управления с мобильного устройства, а также мониторинга состояния в онлайн режиме. Для защиты используется 128 каналов, поэтому ее нельзя считать максимально защищенной от воздействия помех. В комплектацию входит сирена.
А63. Ни радиореле, ни сирена, ни КАН-модуль в комплектацию не входит. Эта модель считается одной из самых дешевых ввиду отсутствия дополнительных функций. Защита от воздействия помех осуществляется по 128 каналам.
А64. Отличительной особенностью по сравнению с предшественником является наличие КАН-модуля, что позволяет обеспечить более упрощенную установку системы. При ее монтаже вмешательство в штатную электронику автомобиля будет минимальным. В комплектацию входит сирена.
В64. По функциям это практически аналогичная модель, если сравнивать с «сигналкой» А64. Разница заключается в использовании 512-канального трансивера для защиты сигналов. По классу помехозащищенности данная модель значительно выше.
Д64. ТАкая же сигнализация, как и В64. Обладает расширенным функционалом, но не поддерживает возможность управления с помощью телефона, а также мониторинга в онлайн режиме. Защита каналов осуществляется благодаря 512-битному трансиверу.

Канал «mos-olimp» показал, как работает сигнализация А63 без автоматического пуска двигателя.

С функцией автозапуска

Наличие данной опции позволяет обеспечить дистанционный пуск силового агрегата на расстоянии. В зависимости от модели, для этого может использоваться либо коммуникатор, либо мобильный гаджет.

Модели с опцией автозапуска:

Канал «Угона Нет» показал, как работает «сигналка» Старлайн Д94 на автомобиле БМВ Х5 2008 года выпуска.

В чем различия моделей и какую сигнализацию Старлайн выбрать?

Подключение сигнализации старлайн своими руками

Чтобы выполнить подбор модели под свои потребности, рекомендуется ознакомиться с таблицей основных отличий сигналок Старлайн.

Технические характеристики

Д94 GSM/GPS

Д94 GSM

Д64

Б94 GSM/GPS

Б94 GSM

Б94

Б64

А94 GSM

А94

А64

Е90 GSM

Е90

Е60

Е91

Е61

Телематика. Обеспечивает возможность поиска авто при угоне

Есть

Диалоговая защита сигналов. Предотвращает интеллектуальный взлом

Есть

Интегрированный КАН интерфейс

Есть

Нет

Есть

Гибкие сервисные каналы для управления электрооборудованием

Есть

Защита от воздействия внешних помех

Есть

Встроенные контроллеры удара и чувствительности

Есть

Коммуникатор в ударопрочном корпусе, оснащенный защищенной антенной

Есть

Возможность работы в расширенном температурном диапазоне

Есть

Силовые ключи, позволяющие коммуникатору работать бесшумно

Есть

Возможность контроля каналов связи

Есть

Автоматический пуск ДВС

Есть

Нет

Есть

Нет

Есть

Нет

Есть

Нет

Есть

Нет

Встроенный адаптер GSM для управления «сигналкой» с телефона

Есть

Нет

Есть

Нет

Есть

Нет

Есть

Нет

Бесплатный мониторинг с помощью официального сайта

Есть

Нет

Есть

Нет

Цифровое реле для блокировки силового агрегата

Есть

Нет

Есть

Нет

Сирена, входящая в комплектацию

Есть

Нет

Есть

Обходчик штатного блокиратора ДВС в комплекте

Есть

Нет

Есть

Нет

Есть

Нет

Подробнее об особенностях сигналок Старлайн, из которых состоит модельный ряд, рассказал канал «Autokasta».

Четыре линейки брелков: характерные особенности

Причины блокировки сигнализации старлайн

Определить модель сигнализации Старлайн можно по внешнему виду основного брелка. При классификации системы по запасному пульту без обратной связи могут возникнуть затруднения — разные модели часто не имеют отличий.

В определении помогают:

характерная форма пульта;
кнопки управления и их расположение;
индикаторы на дисплее.

Модельный ряд А

Идентифицировать принадлежность автосигнализации к старым моделям Старлайн поможет характерная антенна брелка. Она защищена отдельным от корпуса кожухом черного цвета.

Брелок Старлайн А4

Кроме того, определить конкретную модель можно по иконкам на дисплее:

StarLine A4 отличается крупным изображением автомобиля;
отличить Старлайн А6 от А8/А9 можно по иконкам в левой части брелка;
брелки Старлайн А61 и А91 Диалог похожи на модели серии В, но надписи на дисплее сделаны на русском языке;
более современные А64/А94 и А63/А93 кардинально отличаются от ранних моделей А-серии.

Фотогалерея

Модельный ряд В

В коммуникаторах сигнализаций Старлайн серии B антенна объединена с процессором в монолитный корпус. Фигурный выступ с насечками стал характерной особенностью брелков этого модельного ряда.

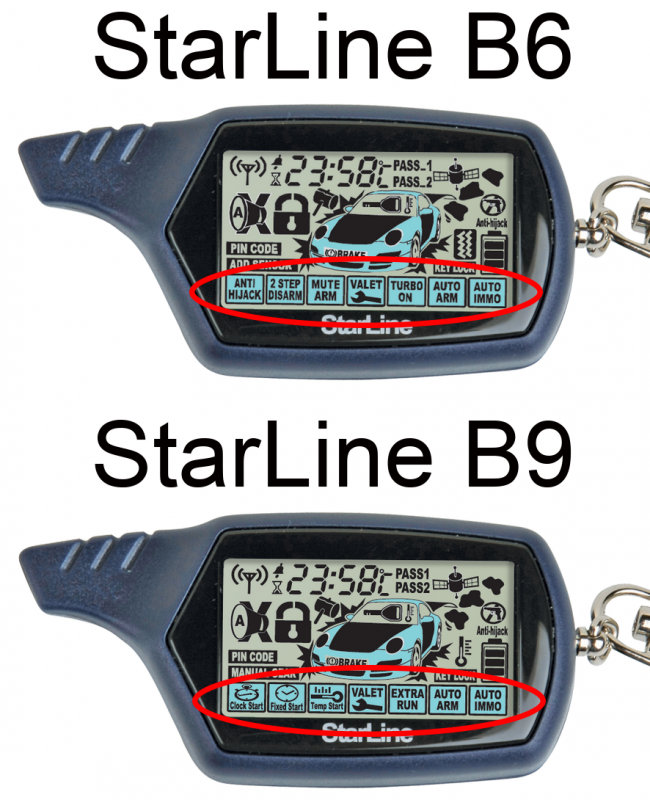

Пульты сигналок B6 и B9 можно отличить только по надписям на дисплее — у них разные иконки нижнего ряда.

Различия между брелками моделей В6/В9

Пульты более современных моделей В62/В92 отличаются сглаженными гранями. Последнее поколение серии В сохранило похожий корпус, но дисплей поменялся с ЖКИ на OLED.

Модельный ряд С

Брелки серии С отличаются двухцветным корпусом и характерным тонким пластиковым ушком для карабина. Внешне они одинаковы, различаются расположением иконок на дисплее. Фото коммуникаторов модельного ряда С представлены ниже.

Модельный ряд D

Системы марки StarLine серии D ориентированы на внедорожники — брелки имеют большие размеры, а на дисплеях изображен джип. Девайсы внешне похожи между собой, различить их можно только по функциональности — D94 отличается от D64 наличием автозапуска.

Различия между сигнализациями Е60 и Е90 заключаются в нижнем ряду иконок. Модели Е65 и Е95 характеризуются вертикальным экраном, повторяющим интерфейс мобильного приложения.

Где купить сигнализацию Starline

Как настроить часы на брелке сигнализации старлайн. как настроить время и будильник на брелке старлайн a91

Приобрести данную марку охранной системы можно как в обычных автомагазинах, так и в интернете. Прежде чем делать данное приобретение, внимательно изучите ассортимент. Если вы автолюбитель со стажем, то установка сигнализации самостоятельно не составит особого труда

Если же ваш стаж небольшой, а вы планируете сэкономить на визите в автосервис, тогда лучше обратить внимание на вид сигнализации с упрощенной системой установки и минимальной комплектацией. В любом случае предварительно проконсультируйтесь у продавца или менеджера, как лучше поступить в конкретно вашей ситуации

Обращаемся в автосервис

Если вы не уверены в своих силах, не хотите сам разбирать приборную панель, вы всегда можете воспользоваться помощью профессионалов — обратиться в автосервис или компанию, специализирующуюся на установке сигнализаций, например, если вы в Москве, то на Королева.

За небольшую плату специалисты разберут все сами и выяснят, какая сигнализация установлена у вас. Более того, они гарантированно соберут всё так, чтобы снова работало правильно.

Для определения вида охранной системы вы можете в принципе в любой сервис, но рекомендуется воспользоваться услугами официальных компаний.

Итак, резюмируя выше написанное, можно отметить, что определить вид сигнализации можно по логотипу или информации на брелоке, по маркировке на центральном блоке или, если повезёт, по внешнему виду светодиода.

Эта информация будет очень полезна, так как без нее нельзя будет докупить дополнительные брелки, изменить настройки охранной системы, или вовсе отключить сигнализацию. Давайте рассмотрим все способы точного определения марки сигнализации.

Самый простой способ получения необходимой информации — узнать модель сигнализации по брелку. Для этого не придется искать блок сигнализации или разбирать торпеду в салоне.

Вся необходимая информация лежит у Вас в кармане. Ситуация может значительно усложниться, если брелка нет: он был утерян или предыдущий владелец не отдал его Вам.

В таком случае придется использовать любой другой способ.

Если же брелок у вас в руках, то вот краткая инструкция, как узнать производителя автосигнализации:

Самый простой и очевидный способ — просто найти название на самом брелке. На большинстве устройств нанесен логотип компании или ее название.

Если идентифицировать сигнализацию таким способом не удалось, то переходим к следующему шагу.
На задней стороне брелка может быть нанесен штрих-код, маркировка, наклейка. Они обязательно содержат информацию об устройстве. Обычно, она наносится в виде непонятного набора букв и цифр, но если написать этот набор в поисковую строку обычного браузера, то есть большая вероятность узнать, какая сигнализация стоит на вашей машине.

В зависимости от сайта или сервиса фильтры поиска могут сильно отличаться друг от друга.

Если определить марку и модель охранной системы по пульту управления не удалось, то придется сделать это путем поиска центрального блока. Центральный блок — главная часть любой сигналки.

При установке его стараются хорошо спрятать, ведь злоумышленники не должны получить к нему доступ при угоне автомобиля.

Выглядит эта важная деталь, как небольшой коробочка, не обязательно строго прямоугольной формы. К ней идут множество проводов.

Будьте готовы разобрать часть салона и панели автомобиля, в поисках этого блока. Проще всего его найти можно по проводу, идущему от светодиода.

Сделать это может быть непросто, так как провод не всегда хорошо видно

Обратите внимание еще и на то, что чаще всего блок прячется либо под рулем, либо за приборной панелью автомобиля

Начинать свои поиски нужно именно с этих двух мест.

Когда Вы найдете центральный блок, тщательно изучите его. Он может быть обернут в поролон, чтобы минимизировать удары и стук блока об автомобиль.

Эта информация поможет быстро и легко узнать производителя охранной системы.

Иногда доходить до разбора салона вовсе не обязательно. В редких случаях узнать марку сигнализации поможет светодиод, который устанавливается за лобовым стеклом авто.

Так повезти может далеко не всегда, и в большинстве случаев светодиод охранной системы не даст никакой полезной информации.

За квалифицированной помощью всегда можно обратиться к профессионалам. Если обратиться в сервис, в котором и устанавливалась сигнализация, то узнать ее модель можно очень быстро.

Дело в том, что чаще всего автосервисы устанавливают всего несколько моделей охранных систем, соответственно работникам будет очень просто дать Вам нужную информацию.

Если же в автосервисе не устанавливали сигнализацию, то все равно можно обратиться к специалистам.

Причем так, чтобы все работало и встало на свои места.

Вариант обращения в сервис отлично подойдет для тех, кто не хочет самостоятельно разбирать салон авто и вникать в маркировки сигнализаций и их брелков.

Можно сделать вывод — узнать точную марку и модель сигнализации можно, причем во многих случаях сделать это очень просто. Вам может повезти, и название сигнализации выдаст светодиод.

В большинстве остальных ситуаций — ее придется узнавать по брелку или по маркировке на центральном блоке.

Как настроить брелок — основные функции

По набору функций и основной, и дополнительный брелоки StarLine A93 похожи, если не считать того, что все комбинации с кнопкой «4» на дополнительном невозможны по причине ее физического отсутствия. Ряд функций активируются разными комбинациями кнопок на разных типах брелков.

Существуют три типа нажатий на кнопки, используемые при управлении – кратковременное, длительное и двойное. Длительное нажатие осуществляется до подачи сигнала, в остальных случаях составляет около секунды. Двойное нажатие – это два кратковременных нажатия на кнопку в течение не более чем секунды. Если комбинация предусматривает последовательное нажатие разных кнопок, то первое из них – длительное (до звукового сигнала), второе – краткое.

Ещё кое-что полезное для Вас:

В чем различия моделей и какую сигнализацию Starline выбрать
Инструкции для сигнализации Starline A91
Преимущества установки GSM модуля в автосигнализацию Starline A93

Базовые настройки брелка Старлайн:

постановка на охрану: краткое нажатие кнопки 1;
снятие с охраны: краткое нажатие кнопки 2.

В обоих случаях автомобиль подает световые и звуковые сигналы, при тревожном событии в режиме охраны звучит сирена.

Если ставим автомобиль на охрану, но он не должен при этом подавать сигналы (например, ночью под окнами у соседей), то используйте другие комбинации:

Постановка: последовательно (см. выше) нажмите 1 и 1 на основном брелке либо выполните двойное нажатие 1 на дополнительном.
Снятие: последовательно нажмите 2 и 2 на основном брелке или дважды нажмите 2 на дополнительном.

Видео:StarLine A63, A93 основные функции управления

В этом случае, тем не менее, при срабатывании тревоги в режиме охраны все равно подаются световые и звуковые сигналы. Поставить автомобиль на охрану в режиме уменьшенной громкости можно только с основного брелока, последовательно нажав кнопки 1 и 2. Как отключить громкие звуковые сигналы тревоги, не снимая машину с охраны? На обоих брелках это делается одинаково – кратковременно нажмите кнопку 2. Главное – не нажать ее случайно второй раз, так как машина при этом снимется с охраны!

Стоит запомнить еще одну комбинацию, управляющую режимом антиограбления – этот режим пригодится только в том случае, если Вы не носите брелок на одной связке с ключами автомобиля. При активации режима антиограбления сигнализация начнет в случайные, но сокращающиеся интервалы времени активировать цепи блокировок, не давая грабителю далеко уехать. На основном брелоке «антиограбление» активируется нажатием 1 и 3 длительно до звукового сигнала, на дополнительном – тем же способом, но используются кнопки 1 и 2. Отключить режим антиограбления можно только принудительно, при этом нажимается та же комбинация кнопок. Дополнительно увеличит защищенность использование пин-кода (при этом на дисплее брелока активируется иконка «ПИН-КОД» — режим антиограбления выключится только после ввода кода.

Если ночью срабатывает датчик удара, его можно отключить, не снимая машину с охраны. Для этого выполняем двойное нажатие кнопки 1 на основном или последовательное 2 и 1 на дополнительном. Похожим образом отключается дополнительный внешний датчик, если он установлен (двойное по 2 на основном, 2 и 2 последовательно на дополнительном). Датчик наклона отключаем только с основного брелка двойным нажатием кнопки 3.

На машинах, где подключены цепи автозапуска и выполнены соответствующие настройки сигнализации, принудительный запуск двигателя выполняется на основном брелоке длительным нажатием кнопки 1, на дополнительном – последовательным нажатием 1 и 3. Если повторно выполнить такое же нажатие при работающем двигателе, то таймер автозапуска сбросится: например, если длительность непрерывной работы мотора установлена в настройках на 10 минут, а на третьей минуте вновь зажать кнопку 1, то мотор проработает в общей сложности 13 минут.

Чтобы заглушить двигатель, можно просто снять машину с охраны, если Вы уже подошли к ней, или нажать другую комбинацию, чтобы режим охраны сохранился: последовательно 1 и 4 на основном или 1 и 2 на дополнительном.

Последняя комбинация, которую стоит запомнить, управляет замком багажника (если при установке управление багажником было предусмотрено): последовательно 2 и 1 на основном брелоке, двойное нажатие 3 на дополнительном.

Сброс на заводские настройки

Оба меню настроек Starline могут быть сброшены на значения по умолчанию. Учтите, что настройки по умолчанию не обязательно соответствуют подключению системы к конкретному автомобилю, поэтому после сброса могут перестать работать центральный замок или автозапуск, заблокироваться двигатель (если реле блокировки настроено на работу как нормально разомкнутое, так как значения по умолчанию рассчитаны на использование нормально замкнутого реле).

Сброс на заводские настройки Старлайн А91 потребует:

для сервисного меню – снять машину с охраны, 9 раз нажать на кнопку Valet, затем включить зажигание, еще раз нажать на кнопку Valet и после звукового сигнала нажать кнопку 1 брелока и выключить зажигание;
для меню автозапуска – аналогично, но кнопку Valet нужно нажимать не 9, а 10 раз.

Как пользоваться автозапуском

Запустить автозапуск Starline не сложно. Но для предотвращения аварийной ситуации, система запуска двигателя не включается в следующих случаях:

включено зажигание;
не включен «ручник»;
нажата педаль тормоза;
открыт капот;
не включена нейтральная скорость на МКПП или режим паркинга на АКПП.

Ограничения автоматического запуска:

количество попыток завести двигатель не превышает четырех;
если мотор заглох во время прогрева, происходит повторный запуск;
автозапуск при охлаждении срабатывает независимо от других программ (по времени или через период).

При пользовании автоматическим запуском работают четыре правила:

Запуск происходит независимо от местонахождения и работоспособности основного брелока. Поэтому его нужно выключать перед отъездом в командировку или при постановке авто на длительную стоянку.
Будильник автозапуска должен быть выставлен заново перед следующим циклом.
Погрешность автоматического запуска по будильнику может достигать 3 минут.
При установке времени работы «без ограничений» двигатель выключится через 30 минут.

Возможность автоматического пуска двигателя особенно актуальна в регионах с холодным климатом. Она позволяет комфортно использовать авто даже при температуре ниже 25 градусов.

Возможности сигнализации

Основные возможности систем Starline:

защита мотора при помощи реле блокировки либо цифровых или кодовых реле;
бесшумное включение или отключение режима охраны;
защита автомобиля с работающим мотором;
активация и выключение защиты без использования брелка;
автоматический возврат в состояние защиты при случайном нажатии на кнопку на брелке;
программируемый код для аварийного отключения;
автоматическое снятие с охраны;
регулировка чувствительности датчиков удара или наклона;
управление центральной блокировкой дверных замков.

Starline защищает автомобиль с работающим мотором.

Принцип работы

В состав системы входит блок с головным микропроцессором, который получает информацию от датчиков и концевых переключателей. После постановки на охрану контроллер размыкает цепи блока управления двигателем и замка зажигания, не позволяя завести силовой агрегат даже штатным ключом.

Как прописать брелок Старлайн А8

Программирование брелока с обратной связью производится в соответствии с руководством пользователя, входящим в комплект поставки

Важно соблюдение последовательности действий, нарушение которой может привести к неисправностям и сбоям системы. Но при всём этом процедура самостоятельной прописки опций на пульте управления не отличается какой-то особой сложностью

Количество манипуляций невелико и они достаточно логичны.

Первым делом необходимо запрограммировать первую клавишу пульта управления. Прошить её можно неограниченное количество раз и присваивать самые разные функции из таблицы программирования. Но чаще всего за кнопкой закрепляют опцию постановки авто на охранный режим и снятия с него.

Чтобы запрограммировать кнопку номер один, необходимо выполнить следующие манипуляции:

зажать третью клавишу на основном пульте управления до того момента, как на дисплее появится курсор;
кратковременными нажатиями той же клавиши номер три переместить курсор к пиктограмме, обозначающей необходимую функцию — например, включения и выключения охранного режима;
зажать третью клавишу до того момента, пока брелок не издаст звуковой сигнал — сначала двойной, а потом и тройной;
кратковременно воздействовать на первую кнопку для активации записанной опции.

Программирование первой кнопки дополнительного брелока или же прописывание опций первой на основном пульте заново происходит по той же схеме. При этом учитывают то, что на других клавишах уже установлены те или иные функции. Поэтому во время программирования рекомендуется дополнительно фиксировать какие опции уже вписаны.

Определение назначения второй клавиши пульта происходит также с помощью курсора на жк-дисплее. Более подробно порядок программирования этой клавиши выглядит так:

вызывают с помощью третьей клавиши курсор;
посредством кратковременных воздействий на неё, перемещают курсор к нужной иконке;
выбирают нужную функцию ещё одним долгим нажатием клавиши номер 3;
для подтверждения опции нажимают кратковременно программируемую вторую кнопку.

При перемещении курсора важно постоянно следить за ним, поскольку в случае пропуска нужной иконки, придётся повторить процедуру по второму кругу. Подробнее об особенностях прошивки можно узнать из видео

Характерные особенности линеек Старлайн

Характерные различия блоков сигнализации Старлайн без обратной связи или с ней:

уникальная форма брелока;
цвет корпуса;
тип ориентации экрана;
количество и месторасположение кнопок управления;
пиктограммы на дисплее пульта и их назначение;
тип антенны (внешняя или встроенная).

Модельный ряд А

Брелоки противоугонной системы Старлайн А-модели (Twage A4, А6, А8, А9) можно описать так:

Для этих пультов характерно наличие внешней антенны, располагающейся с левой стороны устройства. Она имеет длину 2 сантиметра и защищена черным пластиковым колпачком, являющимся съемным.
StarLine A4 выделяется среди остальных за счет крупного изображения автомобиля, на лобовом стекле которого помещена надпись «BRAKE».
А9 и А8 отличаются от А6 зеленоватым оттенком нижних иконок на дисплее и разным набором пиктограмм в левой части экрана.

Подобные модели сняты с производства и встречаются на транспортных средствах двухтысячного и более раннего года выпуска.

Вид брелоков противоугонной системы модельного ряда Twage A4, А6, А8, А9 представлены на фото:

Особенности моделей А61 и А91 (больше не выпускаются):

имеют сходство с устройствами В-модели, но, в отличие от них, полностью русифицированы;
антенна, как и в поколении Twage, является внешней, но уже целиком слита с корпусом брелока;
у серии А61 значки в нижней части дисплея отличаются от А91 и выполнены в более минималистичном стиле.

На фото продемонстрированы брелоки моделей А61 и А91:

Особенности модельной линейки А64, А94:

устройства имеют форму параллелепипеда и выполнены в сине-черном цвете с повторяющим контуры корпуса обрамлением экрана;
кнопки управления имеют одинаковую серую окраску;
у модели А94 иконки на дисплее зеленые, а у А64 — голубые.

Внешний вид брелоков моделей А64 и А94 представлены на фото:

Определить модели А63, А93 можно так:

брелоки данной сигнализации имеют форму параллелограмма с обтекаемыми краями и выполнены в черно-белой цветовой гамме;
на верхней части корпуса располагаются 4 кнопки, одна из которых больше остальных и окрашена в красный;
более старые виды А63 и А93 имеют горизонтальную ориентацию экрана, а выпускаемые позднее — вертикальную;
визуально А-модели 93 и 63 ничем не отличаются, но их можно сравнить по наличию функции автозапуска: у последней ее нет.

Внешний вид старых и новых моделей брелоков А63/93

Модельный ряд В

Пульты охранного комплекса Старлайн В-модели — В6 и В9 имеют такие особенности:

брелоки похожи на устройства модели А61/91: внешняя антенна таким же образом объединена с пультом в монолитный корпус;
однако есть различия между А и В серией в нижних иконках — в последней надписи на пиктограммах двухстрочные, а капот и фары изображенного автомобиля имеют черный цвет;
пульты «сигналок» B6 и B9 можно отличить по наличию у девятой модели значка термометра.

На фото представлены брелоки моделей В6 и В9:

Определить брелоки моделей В62, В92 можно по таким признакам:

разновидность корпуса этих брелоков отличается округлой формой и оранжевым цветом кнопок;
у B62, по сравнению с В92, отсутствуют иконки автозапуска двигателя по таймеру и температуре в моторном отсеке;
последнее поколение серии В сохранило похожий корпус, но дисплей поменялся с жидкокристаллического на OLED.

Внешний вид брелока моделей В62/В92

Определить брелок моделей В64, В94 можно так:

устройства имеют точно такой же корпус, как и В62/92;
дисплей отличается более широким набором функций, например, имеет датчик удара/наклона и поддерживает авторизацию по PIN-коду.
