Меняем ремень грм на форд фокус 2 своими руками (набор, цены и артикулы)

Установка новой цепи ГРМ

Откручиваем заглушку возле правого ШРУСа.

Заглушка.

Вкручиваем туда приспособление для фиксации коленвала.

Фиксатор коленвала.

Оно должно упереться в шику коленвала. Со снятой крышкой это хорошо видно. Если это не так подведите коленвал в фиксатору.

Заменяем все звездочки на новые.

Ставим новую цепь ГРМ и масленого насоса, а так же башмак натяжителя и успокоитель. Взводим натяжитель цепи. Шилом отодвигаем храповик.

Заталкиваем шток до упора и фиксируем его подходящим предметом, в нашем случае удачно подвернулся под руку саморез.

Заряженный натяжитель.

Устанавливаем на место натяжитель. Проверяем что коленвал уперся в фиксатор и вынимаем чеку натяжителя цепи. Мы увидим как сработавший натяжитель натянул цепь и повернул звездочки распредвалов в нужное положение. Далее ставим на место переднею крышку цепи ГРМ, предварительно намазав прилегающие поверхности герметикам. Ставим шкив коленвала и снова закручиваем фиксирующий болт М6. Затягиваем болт шкива коленвала моментом 100 Нм и доворачиваем на 90 градусов. Затягиваем болты крепления звездочек распредвалов.

Вынимаем фиксаторы, заворачиваем на место заглушку и устанавливаем все детали в порядке обратном снятию.

Ремень кондиционера натягиваем с помощью приспособления которое идет в комплекте. Описывать не будем роликов на ютубе полно. А ремень генератора натягиваем с помощью нашего ролика. Одеваем его на шпильку, затем надеваем на него ремень и вставив подходящий по диаметру инструмент тянем в сторону двигателя и как только отверстия совпадут вкручиваем болты. Вот и все!

Процесс замены

Для диагностики отворачиваем верхнюю крышку. Для этого используем головку на 8. При помощи головки на 18 прокручиваем коленвал по часовой. При этом ключ накидывается на болт, которым крепится шкив.

После этого производим обследование состояния ремня. Надо помнить, что на нем не должно быть масляных пятен и механических повреждений. При наличии таких дефектов ремень явно нужно менять. Для этого снимается крышка головки цилиндров и шкив. Чтобы исключить проворачивание шкива, его нужно поддерживать при помощи отвертки.

После откручивания остальных болтов снимается сама крышка. Перед тем как снимать ремень необходимо коленвал и распредвал установить в положение так называемой мертвой точки. Для этого накидываем ключ на болт крепления шкива и начинаем его прокручивать по часовой до полного совпадения валов.

Кулачки распредволов должны находиться в том положении, которое показано на снимке ниже:

Теперь перед нами стоит задача удержать коленвал от проворота. Для этого автомобиль подвешивается на опору, включается пятая передача, а педаль тормоза нажимается до упора. В некоторых случаях таким образом застопорить коленвал не получается, тогда используем пластину с приваренными к ней железными прутками. Концы этих прутков вставляются в отверстия шкива. Выкручиваем болт и снимаем шкив. Чтобы снять нижнюю крышку, придется открутить 3 болта головкой на 8. Демонтируем крышку.

Теперь демонтируется генератор. Для этого выкручиваем шпильку крепления головкой на 8. Снимаем кронштейн. Делается это после того, как головкой на 13 будут откручены 3 болта его крепления.

Теперь перед нами открылся сам ремень, который мы и будем демонтировать. Для этого нам необходимо ослабить ролик натяжения, провернув его по часовой стрелке. Делается это до того, пока ушко на ролике и отверстие на неподвижной пластине ни совместятся.

После проведения данных процедур можно производить непосредственное снятие ремня. Когда ремень будет снят, распределительный и коленчатый нельзя проворачивать во избежание их контактирования с поршнями, так как от этого последние могут загнуться. Меняя ремень, не забудьте сменить и ролик натяжения. Для этого берем накидной ключ на 13.

Для монтажа другого ремня нужно ослабить болты, которыми крепятся шкивы распредвалов. После установки нового ролика натяжки закручиваем болт его крепежа. Следует помнить, что метки на пластинах должны быть совмещены. Теперь выставляем фазы газораспределения. Устанавливаем коленвал. Чтобы установка была правильной, вворачиваем установочный болт в отверстие, защищенное пластиковой пробкой.

Установочный палец должен быть в диаметре 10 мм. Изготовить его можно из болта такого размера. Вкручиваем палец в цилиндрический блок. Этим самым мы заблокируем коленчатый вал от его проворачивания по часовой. Необходимо также зафиксировать и распредвалы. На концах валов имеются пазы, в которые нужно поместить пластину – 5 мм. Ей валы будут зафиксированы.

После этого можно надеть ремень и завести его за ролик натяжения. Вынуть установочный болт и пластину можно будет после того, как будет установлена крышка привода ГРМ и приводный шкив. Теперь прокручиваем коленвал по часовой на 2 оборота. Сборка остальных узлов выполняется в обратном порядке.

Подготовка

На яме: снять защиту – болты, 2 шт. на 17 и 4 шт. на 13. Откручивают 4 болта на компрессоре, снимают ремень, затягивают моментом 25 Н*м.

Бачок ОЖ

Под капотом: снять «–» АКБ, открутить бак ГУР, освободить шланги ОЖ, снять с двух защёлок и отвести бак ОЖ в сторону.

Как снять генератор: отключают разъём, откручивают гайку на клемме, откручивают крепёж – шпильку и болт сверху, болт снизу.

Генератор, помпа, стартер

Под ремнём генератора будет шкив помпы. Откручивают ключами на 10 (фото 2). Подготовка стартера:

  1. Открутить 2 болта сверху (фото 3) и 1 снизу (фото 4), «красные» болты не вынимать!
  2. Узел отводят в сторону.

Чтобы снять крышку:

  1. Откручивают 5 болтов сверху, 2 в центре, 2 снизу;
  2. Отводят крышку вниз;
  3. Отводят назад и снимают.

Проверка состояния ременного привода ГРМ на Форд Фокус II

Проверка ремня в соответствии с рекомендациями завода-изготовителя проводится раз в 30 тыс. км пробега или каждые 2 года эксплуатации в зависимости от того, что наступит раньше. Это усредненный период для оценки состояния изделий. Частые экстренные торможения, продолжительная работа мотора на нерекомендуемых оборотах, резкий старт, пробуксовки, начало движения в зимний период без предварительного прогрева – всё это влияет на периодичность проверки.

Чтобы самостоятельно проверить состояние ременного привода необходимо:

  • Открутить болты кожуха – допускается откручивать не все, а только верхние для обеспечения достаточной видимости.
  • Аккуратно отодвинуть кожух, осмотреть ремень на наличие масляных пятен, истирания, обломанных, треснувших зубьев, глубоких трещин на поверхности.
  • Провернуть коленвал, осмотреть резинотехническое изделие по всей длине.

Ресурс ремня ГРМ на Форд Фокус 2 значительно сокращается, если на резинотехническое изделие попадает масло, антифриз. Долгий простой машины в гараже или закрытом паркинге, стоянке автоломбарда также приводит к сокращению срока службы изделия. Если регулярно оставлять машину на открытом паркинге, площадке на несколько суток при температуре до -35…-40 C, то высока вероятность скорого выхода ремня из строя.

Обрыв ремня с трещинами чаще всего возникает при эксплуатации автомобиля либо при значительных отрицательных температурах, либо в сильную летнюю жару. Но это не означает, что при выявлении дефектов, в том числе и незначительных, можно не менять изделия. Несвоевременная замена может привести к следующим серьезным последствиям:

  • «Гнутся» клапана.
  • Пробив поршней.
  • Задиры цилиндров.

Замена ремня ГРМ в Форд Фокус 2 своими руками

Чтобы заменить комплект привода ГРМ на Форд Фокус 2 с объемом двигателя 1,6 л, прежде всего, поставьте машину на ровную поверхность. Смотровая яма или подъемник здесь необязательны. Дальнейший порядок действий следующий:

Выключите зажигание и снимите с аккумулятора одну из клемм (как правило, снимается «-»).
Ослабьте колесные болты, поднимите автомобиль справа спереди на домкрате и снимите соответствующее колесо.
Демонтируйте расширительный бачок Форд Фокус, сняв его с пластиковых креплений и сдвинув в сторону. Сливать охлаждающую жидкость и отсоединять шланги при этом не нужно.
Демонтируйте бачок гидроусилителя, также сняв его с креплений и убрав с в сторону.
Отсоедините спереди и отведите в сторону правый подкрылок Форд Фокус, чтобы получить доступ к болту шкива коленчатого вала. Полностью снимать деталь необязательно.
Демонтируйте пластиковую переднюю защиту двигателя под ним.
Ослабьте болт шкива коленвала Форд Фокус. Во избежание прокручивания зафиксируйте шкив стопором.
Подвесьте двигатель. Для этого удобно использовать подкатный домкрат. При его отсутствии поднимите мотор любым подходящим устройством, предварительно подложив подпорку для подстраховки.
Отвинтите две гайки передней правой подушки двигателя Форд Фокус, а также два болта, расположенные по бокам опоры.
Извлеките опору.
Отсоедините шкив водяного насоса, отвинтив четыре крепежных болта. Во избежание прокручивания во время снятия болтов фиксируйте шкив отверткой.
После снятия шкива насоса отсоедините генератор Форд Фокус. Для этого отвинтите три крепежных болта и снимите всю проводку с генераторного узла.
Демонтируйте кронштейн передней правой подушки, отвинтив четыре болта со всех сторон и сняв шпильку.
Открутите болты 8 мм на верхнем наружном кожухе ГРМ и снимите кожух вместе с кронштейном.
Далее необходимо разместить валы по меткам с использованием специального шаблона для распределительного вала. Чтобы коленвал Форд Фокус не проворачивался, застопорите его фиксирующим болтом.
Установив фиксатор на коленчатый вал, выкрутите заглушку, размещенную спереди двигателя в нижней его части. Ремень кондиционера также потребует замены, поэтому смело его срезайте.
Проверните мотор за нижний болт коленчатого вала, проследив, чтобы обе метки на шестернях распределительного вала сдвинулись вверх.
После этого зафиксируйте коленчатый вал Форд Фокус специальным болтом, установив его в нижней части вместо заглушки.
Далее сверху установите шаблон между распределительными валами.
Теперь валы достаточно зафиксированы, чтобы снимать привод ГРМ. Прежде всего, вручную извлеките шкив коленвала, предварительно выкрутив болт.
Снимите переднюю нижнюю крышку, отвинтив крепежные болты.
Ремень на Форд Фокус 2 перед снятием и заменой необходимо ослабить путем перевода натяжного ролика в иное положение. Для фиксации ролика в данной позиции поднимите рычажок, расположенный позади и, совместив отверстия в рычажке и в заднем корпусе, вставьте шплинт или отрезок упругой проволоки.
Снимите натяжной механизм, открутив крепежный болт ролика.
Извлеките привод ГРМ для замены. Снимите также шестерню коленчатого вала и очистите ее от загрязнений.
Установите на место шестерню коленвала и наденьте новый ремень. Так как шестерня на Форд Фокус 2 не фиксируется шпонкой, ее можно установить в произвольном положении. Привод ГРМ также можно надеть в любой позиции, поскольку меток на нем нет.
Установите на место новый ролик, который также требует замены, предварительно зафиксировав его шплинтом.
После установки ролик закрепите болтом. Деталь на Форд Фокус 2 ставится в определенном положении благодаря наличию выступа на металлическом корпусе позади ролика.
Когда ременная передача надежно закреплена, можно вынимать шплинт. При этом ремень должен автоматически натянуться.
Установите на место переднюю крышку.
Смонтируйте шкив коленчатого вала Форд Фокус

Перед монтажом крайне важно произвести замену крепежа, потому что во время затяжки нужно прилагать некоторое усилие. И у шкива, и у шестерни отсутствуют фиксирующие шпонки.
В случае недостаточно затянутого крепежа шкива и шестерни коленвала могут сбиться метки

Это приведет к загибанию клапанов, и потребуется дорогостоящий ремонт всего двигателя.
Затяжка болта коленчатого вала на Форд Фокус выполняется в 2 приема. Сначала затяните болт с усилием 45 Нм. После этого доверните его на 90 градусов. Таким образом обеспечится достаточно сильная затяжка.
Убедитесь в правильном расположении меток и можете снимать фиксирующие элементы. По завершению замены выполните окончательную сборку всех оставшихся деталей.

Подготовительные операции

Устанавливаем под автомобиль противооткатные башмаки, снимаем переднее правое колесо, правый брызговик и защиту двигателя. Сливаем охлаждающею жидкость. Отсоединяем разъемы модулей зажигания.


Разъемы модулей.

Демонтируем модули и открутив десяток болтов на 8 снимаем клапанную крышку.


Крепление клапанной крышки.

Снимаем расширительный бачок сдернув его с креплений, отсоединяем три шланга.


Расширительный бачок.

Вывешиваем двигатель и снимаем переднею подушку. Ножом срезаем ремень кондиционера и генератора.


Опора двигателя.

Выставляем верхнею мертвую точку

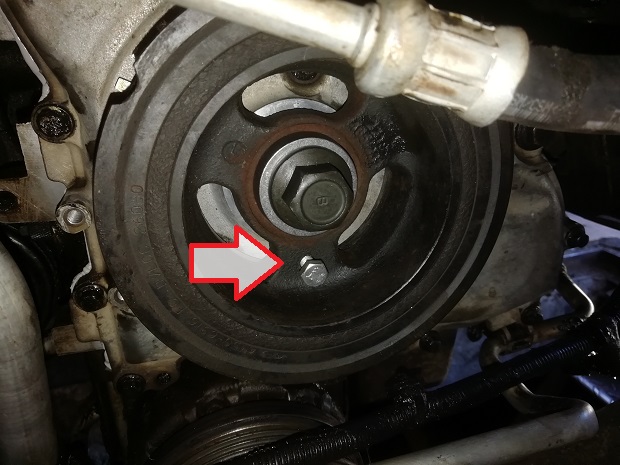

Проворачиваем коленвал до совпадения отверстия на шкиве с отверстием на передней крышке цепи ГРМ. Вкручиваем в него болт М6 длинной не меньше 18мм.


Фиксируем шкив коленвала.

В пазы распредвалов вставляем фиксатор. Если цепь растянулась фиксатор может не заходить в один из пазов, просто доверните нужный распредвал ключом и установите фиксатор.


Фиксатор распредвалов.

Включаем пятую передачу и вставляем в вентиляционные отверстия тормозного диска, нижу суппорта, отвертку, тем самым блокирую коленвал. Откручиваем болт шкива коленвала и снимаем сам шкив. Усилие там приличное!

Откручиваем три болта и снимаем шкив помпы.


Шкив помпы.

Открутив два болта и одну гайку снимаем паразитный ролик ремня генератора. Запомните его, с помощью него в дальнейшем мы натянем ремень генератора!

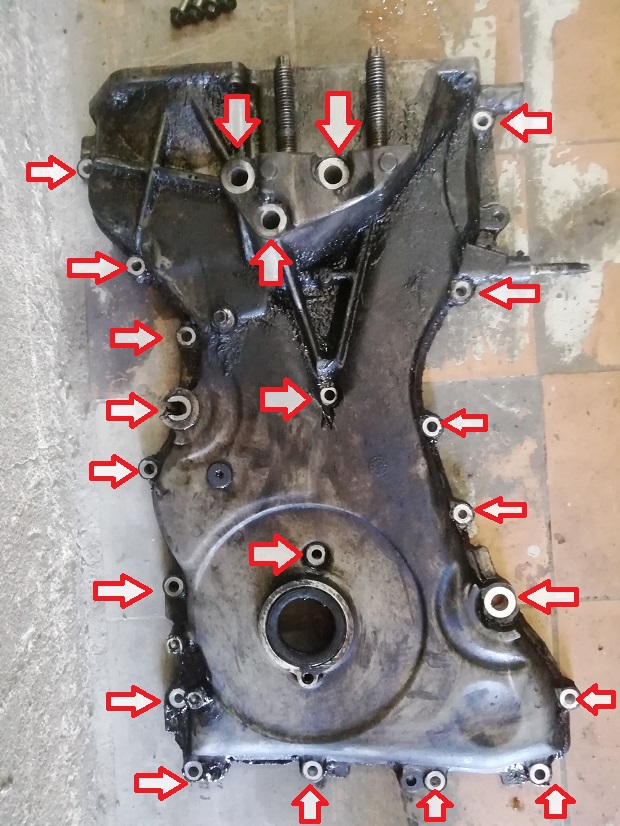

Откручиваем все болты крепления передней крышки цепи ГРМ и снимаем ее. Для удобство показана снятая крышка. Заодно можно поменять и передней сальник коленвала.


Передняя крышка цепи ГРМ.

Двигатели, устанавливаемые на Ford Focus 2

Модельный ряд двигателей Focus 2 достаточно широк, в линейке силовых агрегатов есть как бензиновые, так и дизельные моторы. «Второй Фокус» комплектуется бензиновыми ДВС:

  • объемами 1.6/1.4 л серии Zetec SE с ременным приводом ГРМ;
  • объемами 2.5/2.0/1.8/1.6/1.4 л серии Duratec с цепной передачей газораспределительного механизма.

Дизели Фокус 2 представлены моторами Duratorq TDCi 2.0/1.8/1.6 л, ДВС могут быть с любым приводом газораспределения, внешне двигатели отличаются по кожуху ремня или цепи ГРМ:

  • для цепной передачи изготавливается металлическая защита;
  • ремень газораспределительного механизма почти всегда закрывается пластмассовым кожухом.

Бензиновые ДВС Zetec-SE – 16-клапанные (DOHC), четырехцилиндровые, серия движков выпускается с 1995 года по настоящее время.

Zetec-SE – это усовершенствованная модель линейки силовых агрегатов Sigma, именно на этих двигателях стал впервые использоваться пластиковый впускной коллектор. Основное отличие Зетек СЕ от двигателей Zeta – впускная (топливный впрыск) и выпускная системы находятся на противоположных сторонах. Минимальный объем цилиндров Zetec-SE – 1.25 л, максимальный – 1.7 л. Следует отметить, что мотор 1.6 л также в дальнейшем устанавливался и на некоторые модели Фокус 3.

Инструкция по замене ремня ГРМ

Во время замены ремня газораспределительного механизма вам понадобится дополнительные приспособления для удерживания и прокручивания шкива коленчатого вала, фиксатор шестерен распределительных валов, специальный болт для фиксации двигателя в ВМТ и приспособление для откручивания шестерен распредвалов. Подробно о том, как самостоятельно изготовить вышеперечисленные приспособления можно узнать из Инструкции по изготовлению приспособлений по замене ремня ГРМ на Форд Фокус 1

  1. Поддомкрачиваем и снимаем правое колесо. Также необходимо подставить по поддон картера вставить деревянную проставку и с помощью пневмодомкрата немного поддомкратить двигатель и открутить болты крепления опоры на двигателе и кузове автомобиля.

Открутив два болта на лонжероне, демонтируем под крылом защиту
Сверху двигателя в районе дроссельной заслонки отсоединяем трос газа
Открутив болт на 10, отсоединяем и приподнимаем расширительный бачок
Ключом на 10 ослабляем болты крепления шкива помпы

Теперь, открутив 4 болта верхней защиты ремня ГРМ, но не снимаем ее
Далее снимаем крышку клапанов. Для этого с помощью головки на 8 откручиваем по периметру 9 болтов + одну гайку на шпильке держателе. После чего немного сдвинув влево демонтируем ее.
Снимаем высоковольтные провода со всех свечей зажигания и ключом выкручиваем свечу первого цилиндра (крайняя от ремня привода ГРМ)
Теперь необходимо выставить поршень первого цилиндра в ВМТ. Для этого вставляем в свечное отверстие небольшую деревянную палочку примерно 30 см (подойдет деревянная шпажка для шашлыков) и с помощью приспособления начинаем прокручивать шкив коленвала до тех пор, пока палочка перестанет подниматься вверх, но и не начала опускаться вниз. Теперь обратите внимание на метку шкива коленвала, она должна совпасть с меткой на блоке цилиндров.

После этого необходимо зафиксировать от проворачивания двигатель. Для этого необходимо открутить болт на 10, который находится спереди на блоке между коллектором и картером и вместо него вкрутить болт-фиксатор коленвала, который был изготовлен заранее.

При положении поршня первого цилиндра в ВМТ, а также при совмещении метко на коленвалае и блоке кулачки распердвалов первого цилиндра должны быть направленные в разные стороны, а на хвостах распр. валов должны, бит прорези по всей длине, чтобы можно было в них вставить металлическую пластину.

После выполнения вышеперечисленных операций можно сказать, что двигатель зафиксирован.
Откручиваем ослабленные ранее крепления шкива помпы и снимаем его

Открутив головкой на «8» два болта крепления нижней крышки ремня снимаем ее

После этого аккуратно можно снять и верхнюю крышку ремня ГРМ, при этом обратите внимание на датчик на ней, чтобы он не повредился.
Удерживая приспособлением шкив коленчатого вала, голов­кой «на 18» отворачиваем болт крепления шкива и при необходимости производим замену сальника.

С помощью приспособления для удерживание шестерен фиксируем, а затем откручиваем сначала одну, а затем другую шестерни распредвала, при этом избегаем проворачивания и нарушения меток на коленвале.
С помощью ключа «Torx T-50» откручиваем правый нижний винт, а затем с помощью головки на 13” остальные болты крепления средней крышки защиты ремня ГРМ и снимаем ее вместе с нижним винтом крепления.
Ключом на 10 ослабляем крепление натяжного ролика
Шестигранником на 6, проворачиваем ось натяжного ролика, тем самым ослабляя натяжение ремня ГРМ, а затем снимаем ремень.

Также демонтируем и сам натяжной ролик, так как он подлежит обязательной замене.
На его место устанавливаем новый ролик, таким образом, чтобы металлическая лапка фиксатора попала в паз на головку блока, как показано на фото.

Затем с помощью ключа на 15 откручиваем крепление и снимаем направляющий ролик и на его место устанавливаем новый.

Теперь очередь нового ремня ГРМ. Заводим его согласно схеме.

На отрезках ремня ГРМ ШКИВ КОЛ.ВАЛА – НАПРАВЛЯЮЩИЙ РОЛИК – ШКИВ РАСПРЕДВАЛА ВПУСКНЫХ КЛАПАНОВ должны быть натянуты

Нельзя производить натяжку ремня ГРМ вращательными движениями шестернями распредвалов

Для натяжения ремня шестигранником на 6 проворачиваем ось ролика натяжителя до совмещения указателя натяжителя с прямоугольным отверстием фиксатора. После чего ключом на 10 зажимаем ролик.

Чтобы проверить натяжение и правильность установки ремня ГРМ Форд Фокус 1 необходимо снять все фиксаторы и прокрутить коленчатый вал двигателя на 360 градусов. Если метки на коленвале и блоке совпали, а натяжение ремня остался прежнее значит, вы все сделали правильно и можно производить сборку в обратном порядке.

Замена на Фокусе 2 (1.6 двигатель)

Вал как бы зафиксирован. Но всё равно берут ножничный фиксатор и головкой на 18 откручивают винт. Используется труба. Сам шкив затем снимают руками.

Удаление шкива

Кожух, как на фото 3, тоже снимают, открутив 3 болта.

Ремень и ролик

Винт на ролике ослабляют, дальше за ушко ролик вращают до совмещения двух отверстий, как на фото. Устанавливают шпильку.

Замена ремня

Шаги по замене:

  1. Скинуть ремень;
  2. Если надо, отвернуть ролик;
  3. Установить новый ролик, затянуть моментом 25 Н*м, оставляя шпильку;
  4. Установить новый ремень, начиная с выпускной муфты по часовой стрелке;
  5. Снять шпильку.

Момент затяжки трёх болтиков на кожухе – 9 Н*м. Для всего остального – на чертеже.

Чертёж

Винт на шкиве

Затягивать в 2 приёма, удерживая шкив фиксатором:

  1. До 45 Н*м;
  2. Ждать;
  3. Довернуть на 90.

Шкив держат из ямы. Нужен помощник.

Специнструмент и приспособления

Список замен:

  • Вместо «бабочки» – картон;
  • Стопорный винт – по чертежу (см. ниже);
  • Пластина-фиксатор – отвёртка.

Ремень снимают, когда выемки на шкивах совпадают с метками.

Установка привода ГРМ

«Ножницы» нельзя заменить ничем. На откручивание идёт труба под головку-трещотку:

  • 1,5-1,8 м – демонтаж;
  • 0,8 м – монтаж.

Выполнение проверки

Итак, чтобы не опоздать с заменой, необходимо проверять и оценивать состояние ремня ГРМ. Получить к нему доступ довольно просто. Открутив несколько болтов кожуха и отодвинув его в сторону, мы сможет осмотреть деталь подробно. Однако помните, что необходимо осматривать не точечно, а по всей области, немного прокручивая ремень ГРМ стартером Форда Фокус 2. Главная цель этого действия заключается в выявлении следующего:

  • Износа, трещин, отслоений и других повреждений зубчатой поверхности.
  • Трещин и разрывов, углублений или выпуклостей.
  • Разлохмаченных, расслоенных и потертых частей.
  • Потеков масла на любой области ремня.

Если одна из описанных выше проблем обнаружилась на Ford Focus 2, то замена необходима как можно быстрее. Что касается следов масла, то они могут возникать, когда неисправны сальники распределительного и коленчатого вала. Ремень ГРМ с такими повреждениями нужно менять, как можно скорее, не дожидаясь, когда пройдет срок его эксплуатации. Далее мы расскажем о том, как правильно его менять и устанавливать новый элемент, не повредив ничего при этом.

О износе цепи

Цепи ГРМ на Форд Фокус можно менять через 200 000 км, но учитывая условия езды по отечественным дорогам, этот срок может быть несколько сокращен. У цепной передачи есть ряд преимуществ перед ременной:

  • цепь крайне редко рвется, гораздо чаще она всего лишь растянется;
  • металл из которого сделана цепь, твердый;
  • клапаны не повредятся даже, если в работе цепи наметится сбой.

Но процесс демонтажа все это не упрощает. Но его не стоит и бояться. Многие автолюбители меняют цепи ГРМ сами, не обращаясь за помощью к спецам. А вот что вам нужно будет знать, если вы все же решите заменить цепь самостоятельно:

  • производите замену данного узла не позже срока, который был установлен производителем;
  • устанавливайте цепь при полном совпадении меток, иначе она может сорваться;
  • обязательно соблюдайте общие правила установки и правила безопасности;
  • перед проведением процедуры обязательно убедитесь, что автомобиль надежно зафиксирован.

А вот по каким причинам приходится менять старую цепь на новую:

  • истек срок эксплуатации;
  • цепь растянулась;
  • во время работы механизма слышен скрежет.

Этапы работ

До начала работ подбирается соответствующий комплект, состоящий из:

  • ролика-натяжителя;
  • ремня ГРМ;
  • болта.

В соответствии с регламентом завода-изготовителя потребуется приобрести комплект приводных ремней (различаются для машин с кондиционером и без него), прокладку клапанной крышки, болт шкива коленвала. Визуально ремень кондиционера можно отличить от генераторного по длине – первый будет короче.

Последовательность действий при замене следующая:

  • Установка автомобиля на яме с включенной скоростью и ручным тормозом, отключенным аккумулятором.
  • Демонтаж приводных ремней кондиционера и вспомогательных агрегатов (если они тоже будут меняться, то можно их срезать).
  • Если приводные ремни вспомогательных агрегатов заменяться не будут, то откручиваются болты компрессора, а сам агрегат отводится немного в сторону.
  • Отворачиваются болт с гайкой, фиксирующие кронштейн генератора и бачок гидроусилителя руля.
  • Откручивается нижний болт генератора, извлекается шпилька и снимается ременный привод.
  • Демонтаж крышки газораспределительного механизма, для чего потребуется снять опору.
  • Вращение коленвала по часовой стрелке для того чтобы выставить верхнюю мертвую точку, зафиксировать положение с помощью подходящего фиксатора (устанавливается вместо заглушки).
  • Демонтаж переднего правого колеса с подкрылком, проверка блокировки положения коленчатого вала.
  • Откручивается болт шкива коленвала – далее снимается сам шкив и нижняя крышка ГРМ.
  • На звездочках распределительных валов выставляются звездочки.
  • Натяжной ролик фиксируется, откручивается и демонтируется вместе со старым ременным приводом.
  • Установка нового ремня ГРМ вместе с натяжным роликом.

Дальнейшие действия выполняются в обратной последовательности. Обязательно соблюдаются моменты затяжек всех болтов в соответствии с требуемыми заводом-изготовителем в руководстве по ремонту и эксплуатации Ford Focus II.

Основная сложность работ заключается в откручивании болта шкива коленчатого вала. Для облегчения процесса применяется WD-40, промфен.

Производители оригинальных комплектов указывают, что заменять ременный привод необходимо на «холодном» силовом агрегате. Это означает, что с момента выключения двигателя должно пройти не менее 4 часов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
