Три основные ошибки при установке ремня грм, которые приводят к поломкам мотора

Проверка состояния ремня

Для начала запомните, что проверять состояние ремня нужно раз в год, либо каждые 10-15 тысяч километров пробега. Замена осуществляется после каждых 50 тысяч километров .

Чтобы изучить состояние элемента, выполните следующие действия:

  • Снимите заглушку с защитной передней крышки ГРМ;
  • Снимите ремень генератора, чтобы он вам не мешал;
  • Отвинтите шесть болтов, что позволит снять крышку;
  • Откройте доступ к ремню и изучите его.

Если вы заметите один из следующих моментов, непременно приступайте к замене ремня:

  • На элементе имеются выпуклости или разрезы;
  • На нем появились оборванные нитки, следы расслоения;
  • Образовались потертости, трещины или складки;
  • Подтекает масло.

Подробное описание, как снять и поменять ремень на автомобилях ВАЗ с двигателем 8 клапанов. В качестве примера представлен ВАЗ-2115 с силовым агрегатом инжектор.

Процесс снятия на моделях с таким двигателем произвести проще, под капотом больше места.

  1. Поднять авто на домкрат, снять переднее правое колесо.
  2. Открутить 2 болта крепления брызговика двигателя, подогнуть для удобства (должен быть открыт доступ к шкиву коленвала).

  1. Демонтировать ремень генератора, ослабив крепления ключами на 17 и 19.
  2. Открутить 3 болта (10 мм) крышки ремня ГРМ.

  1. Демонтировать шкив коленвала, вооружившись ключом на 19. Болт крепления прикручен с большой силой, справиться одному тяжело.

  1. Совместить метки для последующей установки. Одна — на шкиве распределительного вала, нанесена с внутренней стороны, другая — в качестве выступа на крышке механизма ГРМ сзади. Третья метка — точка на шкиве коленвала с зубчиками, должна совпасть с вырезом. Провернуть деталь можно, вставив болт и прокрутив по часовой.

  1. Ослабить гайку натяжного ролика. Деталь желательно заменить, лучше открутить гайку ключом на 17, провернуть против часовой.
  2. Натяжение ремня ГРМ ослабло, можно демонтировать без трудностей.

При замене изделия на автомобиле ВАЗ с мотором 16 клапанов действия идентичные. Некоторые метки располагаются иначе, вместе с ремнем нужно менять ролики и помпу, они могут стать причиной износа изделия, в моторе загнутся клапаны. Двигатель 16 клапанов неудобен. При замене слишком мало места, приходится снимать бачок гидроусилителя, адсорбер и подушку узла.

Как снять ремень грм на ваз 2109.

В первую очередь включаем пятую передачу (это делается для того, чтобы было легче прокручивать двигатель, когда совмещаем метки) ослабляем гайки на переднем левом колесе и поддомкрачиваем его. Открываем капот, снимаем защитный кожух и смотрим в каком положении находится метка на шестерне.

Если Вы меняйте ремень на ВАЗ до того, как он порвался.

Крутим колесо пока метки на шестерне и на пластине не совпадут.

После совпадения меток в этом месте открываем заглушку смотрового отверстия в картер сцепления и проверяем совпала ли прорезь на картере с риской на маховике.

Если риски на маховике не наблюдается, то покрутите колесо, что бы шестерня распредвала сделала еще один оборот. В случае если и на этот раз риска не появилась рядом с меткой в картере сцепления, читайте как поменять ремень грм на ВАЗ 2109 если порвало ремень. Если риска совпала с меткой, откручивайте болт коленвала и переходите к разделу «Нижняя метка грм ВАЗ 2109»

Если ремень грм на ВАЗ 2109 порвало и Вы собрались его менять.

Снимаем колесо, снимаем пластиковый подкрылок, если он у вас есть. Откручиваем болт шкива коленвала.

Если вы не знайте как открутить болт коленвала ВАЗ, то я сейчас расскажу маленькую хитрость.

Если Вам есть кому помочь, то просим помощника не снимая автомобиль с пятой передачи нажать как можно сильнее на тормоз. Сами тем временем берем головку и рычаг побольше и со всей силы крутим против часовой стрелки.

Если Вы в этой сложной ситуации одни тогда действия следующие: проверяйте, что машина на передаче и вкручивайте 2 болта которыми прикручиваются колёса в ступицу и между ними вставляйте лом, арматуру, крепкую палку (что найдёте, лишь бы не сломалось) и упирайте в землю. Далее берете головку, удлинитель и рычаг побольше и откручивайте болт следя за тем, чтобы машина не упала с домкрата.

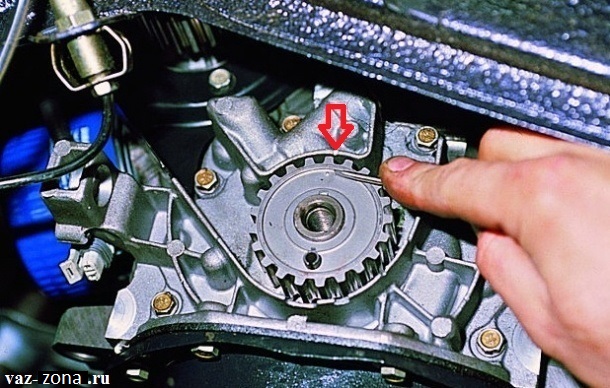

Нижняя метка грм ВАЗ 2109.

После того, как открутите болт крепящий шкив привода генератора смотрите совпадение меток на шестерне коленвала и на корпусе масло насоса, они должны совпадать.

Когда на верхней и нижней шестернях метки выставлены можно откручивать натяжной ролик и снимать ролик и ремень грм.

Для чего служит ремень ГРМ и где находится

Основной задачей деталиявляется передача крутящего момента с распредвала на коленвал, а также обеспечение их синхронного вращения. Синхронность эта очень важна для надлежащей работы газораспределительного механизма, осуществляющего впуск в цилиндры топливно-воздушной смеси и последующий выпуск отработавших газов.

Исправность ремня также очень важна для двигателей, в которых поршни расположены в одном блоке с клапанами. Подобная схема сейчас является наиболее распространённой. Однако, несмотря на то что клапана расположены в одном пространстве с поршнями, компоненты эти не встречаются именно благодаря ремню ГРМ. В случае обрыва поршень бьётся в открытый клапан и тот гнётся, плюс клинит поршень. В результате двигатель требует серьёзного ремонта. В частности, головки блока цилиндров.

Ремень газораспределительного механизма с набором креплений и роликами

Для каждого автомобиля производители прописывают в инструкции свой пробег, после которого нужно проводить замену ремня ГРМ. У иномарок цифры пробега до замены могут составлять до 120 тыс. км. У отечественных автомобилей — 50–60 тыс. км. Но всё же лучше перестраховаться, отнять от рекомендуемых значений где-то 15% и уже на полученный пробег ориентироваться. В случае когда не известно время последней замены, его нужно хорошенько осмотреть на предмет износа.

Последствия обрыва ремня ГРМ

Поиски детали не займут много времени. После того как поднят капот, практически сразу бросается в глаза зубчатый ремень из прочной плотной резины. В отличие от других своих собратьев, он может проходить ещё через ряд других шкивов. Так что, наряду с передачей крутящего момента с коленвала на распредвала, деталь может также выполнять ряд дополнительных функций. Всё перечисленное обуславливает постоянных высоких нагрузок, ведущих к постепенному износу, даже несмотря на прочность материалов, из которых он изготовлен.

Почему может оборваться

Бывает, что даже новый ремень изнашивается и рвётся в очень короткий срок. Скорее всего, происходит смещение, из-за чего ремень «съедает» и в дальнейшем происходит обрыв. Основных причин может быть несколько:

  1. В подавляющем большинстве случаев надо грешить на помпу, так как подшипники в ней стоят не по центру шкива, а немного смещены в сторону. Их износ со временем может привести к перекашиванию оси помпы, а значит к перекашиванию шкива и сползанию ремня ГРМ. Также случается, что при установке новой помпы, место крепления было плохо зачищено и даже небольшие остатки грязи или смазки могут привести к незаметному на первый взгляд, но существенному в дальнейшем перекосу.
  2. Сильная изношенность натяжного или направляющего роликов.
  3. Появившаяся течь машинного масла из сальника распредвала.
  4. Износившиеся зубья шестерней распределительного и коленчатого валов. Характерным признаком в этом случае является появление отслаиваюхщися зубцов на самом ремне.
  5. Механизм или сильно затянут, или чересчур ослаблен.

Процедуры замены

Теперь перейдем к тому, как поменять ремень ГРМ. Замена детали состоит из трех основных этапов. Прежде всего, до детали потребуется добраться. После ослабляют натяжное устройство и лишь после этого устанавливают новый ремень. Однако обо всем по порядку.

Как добраться до ремня ГРМ?

Алгоритм действий следующий:

От аккумулятора отсоединяется отрицательный кабель. Если имеется, следует заранее побеспокоиться о наличии кода радиобезопасности – это поможет сэкономить время на перенастройку по завершении работ.

Снимите ремень генератора. В зависимости от конкретного автомобиля доступ к ремню ГРМ может затруднять и поликлиновый ремень. Чтобы снять его, соответствующие гайки ослабляют, а при необходимости генератор отталкивают.

Снимите все дополнительные принадлежности. На этом этапе потребуется демонтировать генератор, рулевое управление, компрессор кондиционера и прочие подобные детали, которые мешают получить доступ к кожуху ГРМ

Важно: фитинги снимать не следует, в большинстве случаев их можно просто сдвинуть, не теряя давления в системе.

Если установлена крышка распределителя, ее также следует снять. Чаще всего для этого требуется раскрутить винты крепежа и разогнуть фиксаторы

Некоторые современные модели лишены этой детали, ее место занимает датчик положения коленвала и распредвала. В этом случае без руководства по ремонту двигателя конкретной модели не обойтись – процесс сильно разнится в зависимости от модели.

Выровняйте установочные метки (как выставить метки ГРМ, описано в руководстве по автомобилю). Для этого двигатель проворачивается, пока метка шкива не дойдет до отметки в 0 градусов на шкале синхронизации.

Снимите крышку ремня ГРМ. Прежде всего, раскручиваются все крепежные винты и болты. Если имеются какие-либо детали, мешающие снятию, их потребуется дополнительно демонтировать. Здесь опять же придется обращаться к руководству, так как их наличие и процедура снятия варьируются в зависимости от модели автомобиля.

Проверьте точность установки коленвала и распредвала по установочным меткам. На шкивах или звездочках чаще всего имеется специальная линия, которая выравнивается по меткам на вспомогательном вале, головке цилиндра или меткам на блоке. В случае порванного ремня ГРМ этот момент очень важен.

Проверьте область ремня на наличие пятен масла. Если замечены какие-либо утечки, их требуется немедленно устранить.

Ослабление натяжного устройства

Для того чтобы снять старый ремень ГРМ, потребуется ослабить болты, которые фиксируют устройство, регулирующее натяжение болта. Выкручивать их полностью не имеет смысла – достаточно будет отвернуть натяжное устройство, после чего вновь завернуть болты и зафиксировать натяжитель.

Нелишним будет заодно проверить шкив натяжного устройства на износ. Визуальный осмотр включает проверку на наличие трещин и вмятин, после чего необходимо провернуть шкив.

Если в процессе будет слышен рокот или треск, значит, подшипники изношены или как минимум ослабли. В таком случае следует дополнительно установить новый шкив натяжителя.

Монтаж нового ремня ГРМ

Сама установка ремня ГРМ достаточно проста и вряд ли вызовет у кого-то сложности. Первым делом ремень следует снять со звездочек.

Если натяжитель был ослаблен, он сам с легкостью соскочит. Иногда ремень может застрять, но проблема решается, если подцепить его отверткой.

На втором этапе устанавливают новый ремень. Чаще всего в инструкции пользователя подробно написано, как натянуть ремень ГРМ. Точная процедура со всеми допусками варьируется в зависимости от марки авто

Особенно это важно для крепежного болта шкива коленвала, он обладает самым высоким моментом затяжки

Далее останется лишь произвести все процедуры в обратном порядке.

Какой ролик ГРМ лучше

Сталкиваясь с необходимостью выбора ролика газораспределительного механизма, автовладельцы дискутируют на тему: что лучше выбрать – оригинал или аналог. Если одни водители утверждают, что следует остановиться исключительно на оригинальной запчасти, другие рекомендуют не переплачивать и найти качественный аналог.

Для упрощения выбора предлагаем ознакомиться с рейтингом лучших производителей роликов ГРМ, которые есть на рынке:

INA. Торговая марка специализируется на производстве расходников для автомобилей. Концерн владеет 39 производственными мощностями в разных уголках мира. Продукция компании применяется в моделях от автоконцернов VW, Audi, Mercedes-Benz и характеризуется высоким качеством сборки. Процент брака минимальный, что позволяет бренду занимать лидирующую позицию во многих рейтингах. К достоинствам роликов INA относят прохождение жесткого контроля качества, широкий ассортимент товаров и долговечность. Единственный недостаток – вероятность покупки подделки, т.к. многие китайские производители пытаются скопировать успех оригиналов.
Optimal. Фирма занимается выпуском большого количества роликов для ГРМ. С момента основания в 1992 году компания поставляет исключительно качественные комплектующие для двигателей, подвески и других узлов транспортных средств. Стремительное развитие бренда объясняется налаживанием сотрудничества с ведущими поставщиками и выработкой собственной стратегии производства. Компания продает готовые комплекты из ремня и роликов ГРМ. Температурный диапазон, при котором могут эксплуатироваться изделия, варьируется от -40 до +120°C. Преимущества натяжителей Optimal – широкий ассортимент продукции высокого качества, оптимальная ценовая политика и устойчивость к температурным перепадам. К отрицательным сторонам относят неодинаковую комплектацию.
Koyo. Японский бренд начал свою деятельность в 1921 году. За несколько лет он сумел выйти в лидеры по объемам поставок комплектующих для авто. Изделия от этого производителя получают высокие оценки в различных рейтингах и положительные отзывы как от автовладельцев, так и от независимых экспертов. Сегодня фирма входит в состав корпорации JTEKT. Качество сборки натяжных роликов от Koyo сомнений не вызывает. При производстве продукции внедряются передовые технологии и материалы, что делает ее долговечной и надежной.
SKF. Фирма была основана еще в далеком 1907 году. С тех пор она постоянно модернизирует свое производство, открывая филиалы в разных странах мира. В состав корпорации входит около 80 площадок и 150 фирм, а производственные мощности находятся в 32 странах мира, включая Российскую Федерацию. На всех предприятиях ведется строгий контроль качества и тщательный мониторинг на разных этапах, в том числе и анализ первичного сырья. С целью выявления подделок оригинальная продукция имеет маркировки с указанием бренда и страны производства. Эксперты положительно отзываются о роликах ГРМ от бренда SKF, объясняя это обширным выбором моделей, оптимальным соотношением цены и качества, а также надежностью. Изделия из ассортимента фирмы совместимы с отечественными автомобилями ВАЗ;
Gates. Свою деятельность компания начала в 1911 году, а ее центральный офис размещался в Денвере (США). Через 6 лет с момента открытия концерна брат основателя Чарльза Гейтса разработал клиновидный ремень, который привнес революционные изменения в автомобильную промышленность. Кроме того, компания запатентовала зубчатый ремень (1946 год). Ремни ГРМ от Gates производятся с применением высокоточного оборудования из тщательно отобранного сырья, а ассортимент моделей постоянно расширяется. Недостатки касаются большого количества подделок;
Trialli. Следующее место в рейтинге принадлежит итальянскому концерну Trialli, который был основан в результате слияния 6 организаций. За счет открытия филиалов в разных странах объемы продаж стремительно выросли. Бюро разработчиков постоянно усовершенствует производственный процесс, а все этапы выпуска комплектующих осуществляются под строгим наблюдением и геометрическим контролем. В качестве подтверждения о качестве продукции компания предлагает гарантийный талон. Ремни газораспределительных механизмов от Trialli отличаются невысокой ценой, бескомпромиссным качеством сборки и надежностью. При этом ассортимент моделей ограничен;
DayCo

С 1905 года компания производит качественные автомобильные комплектующие, которые привлекают внимание автовладельцев и экспертов со всего мира. Натяжители ремней от DayCo стоят недорого, обладают оптимальным качеством и представлены в большом разнообразии.

Срок службы ГРМ и причины выхода из строя

Итак, наиболее уязвимая и быстро изнашиваемая деталь ГРМ — это ремень, или ременной привод. В среднем, учитывая условия эксплуатации в России, деталь изнашивается после 60-70 тысяч километров пробега. При самопроизвольном обрыве ремня ГРМ высока вероятность того, что сильно погнутся клапана. Следовательно, придется менять и их. Это лишние траты и денег, и времени. Поэтому рекомендуется периодически осматривать ременной привод на предмет признаков износа.

Ускоренному изнашиванию ремня газораспределительного механизма способствуют:

  • Несбалансированный скоростной режим, приводящий к частым рывкам ременного привода.
  • Попадание на поверхность детали моторного масла, которое начинает разъедать его волокна.
  • Недостаточное или чрезмерное натяжение ременного привода.

Также ремень рвется и слетает, если превышен временной порог его эксплуатации. То есть, если водитель вовремя не поменял деталь.

Когда проверять ремень ГРМ?

Здесь всё напрямую зависит от конкретной модели и как именно этот автомобиль эксплуатироваться. Расскажу о важных правилах, когда надо проверять ремень ГРМ.

Важный совет: если авто ещё на гарантии, то можете не думать об износе ремня ГРМ. Но тут есть проблема в том, что на сальники дают очень маленькую гарантию. Например, если сальник распределительного вала «потечёт», то привод будет всё время «заливаться» маслом. В итоге привод быстро выйдет из строя и придётся производить серьёзный ремонт гарантийной машины.

Судя по реальному опыту ремни, не выдерживают заявленный ресурс, особенно это касается отечественных автомобилей ВАЗ. Рекомендовано осматривать привод ГРМ на каждом ТО (уже со второго). Что касается зарубежных марок, привод уже надо осматривать при достижении 50% заявленного ресурса (отмечу, что у некоторых моделей он составляет 60 тыс. км, а у других – 120 тыс. км).

Самый первый ремень ГРМ, который был установлен при изготовлении авто на конвейере (кроме ВАЗа) работает дольше всего. Это связано с тем, что износ шкивов здесь очень мал. Отсюда следует вывод, что при установке нового ремня необходимо время от времени проверять состояние шкивов, по которым «ходит» привод.

После осуществления замены ремня ГРМ рекомендовано его проверить через некоторое время. Это исключит вероятность подделки, ослабленного натяжения и некорректной приработки детали

Очень важно прислушиваться к звукам, которые идут от ременного привода.

Даже если автомобиль эксплуатируется редко, привод ГРМ всё равно стареет. Как правило, он служит примерно 6 лет, поэтому после 4 лет его состояние надо осматривать хотя бы раз в год.

После поездок в условиях сильной влажности или жидкой грязи следует внимательно проверить ременный привод

Грязь может легко попасть под защиту ремня.

Для самостоятельного осмотра ремня рекомендуется ознакомиться с инструкциями на автомобильных форумах. Например, в некоторых моделях легко провести осмотр детали, а в других имеется специальное окошко для просмотра, спрятанное за заглушкой.

Фото: как выглядит изношенный ремень ГРМ

Как определить качество ремня ГРМ? Вот явные признаки поддельного или критично изношенного ремня ГРМ:

  • Гладкая сторона изделия потёрта и наблюдаются прижоговые следы.
  • Трещины на ремне ГРМ на любой из сторон.
  • Зубья изделия стёрты или подрезаны.
  • Имеются повреждения на наружных краях.

Если имеется хотя бы один из этих признаков, то привод подлежит срочной замене. А если имеются небольшие следы износа, то можно не сильно переживать про обрыв резинового кольца. В ремне присутствует некоторая металлическая основа, которая может выдержать экстремальные нагрузки. Беспокоиться следует в тех случаях, когда при работе мотора появляется посторонний шум из области нахождения ремня ГРМ.

Если авто имеет старое, то надо почаще проверять состояние ремня ГРМ. Отмечу тот факт, что если часто менять его, а шестерни нет, то скорость износа новых ремней будет возрастать.

Может ли гореть лампочка, указывающая на проблему ремня ГРМ и дополнительных деталей? Как правило, этот датчик на приборной панели может гореть из-за проблем в тормозной системе, коробке передач, бензонасосе, форсунках, свечах зажигания и многих других. Если в автомобиле установлен датчик положения распределительного вала, а привод ГРМ перескочил на несколько зубьев, либо привод ослаб, то тогда лампочка может загореться.

Проверка на износ и его признаки

Прежде чем пытаться своими руками поменять узел, нужно убедиться в том, что он действительно исчерпал свой ресурс, не выполняет возложенные на него функции и требует замены.

Самым главным признаком износа считается появление характерного свиста в процессе работы генератора. Этот свист можно услышать, подав на генераторное оборудование соответствующую нагрузку. На практике это выглядит просто. Нужно запустить кондиционер или просто включить фары дальнего или ближнего света. Далее запускается двигатель, и нажимается педаль газа. Если в этот момент появляется свит из подкапотного пространства, ремень ослаб.

На свист и ослабление натяжения еще не говорит о полном износе. В некоторых случаях он лишь немного порепаный, но еще пригодный к дальнейшей эксплуатации.

Свист не выступает сигналом о критической неисправности узла. Но это очевидный признак того, что в скором времени придется менять элемент.

Когда устройство изнашивается и натяжение снижается, генератор продолжает функционировать. Пусть его эффективность снижается и заряд может подаваться частично, доехать до автосервиса или собственного гаража можно. Но как только вы узнаете, какая цена работы в СТО за такую процедуру, наверняка захочется лично разобраться в нюансах замены ремня генератора. Ничего здесь сложного нет. Зато получите дополнительный опыт и сохраните солидную часть своего бюджета.

Значительно хуже свиста считается постоянный шум от генератора. Причем появляться он может при нагрузке и без воздействующей нагрузки со стороны электрозависимого оборудования.

Замена сальников распредвалов и коленвала

Как извлечь сальники? Не стоит ковырять там отвертками, шилом и прочими инструментами.

Достаточно вкрутить в сальник обычный саморез по металлу

Обрабатываем ВД-40

И плоскогубцами выдергиваем сальник за саморез

То же самое проделываем с сальником коленвала

На этом демонтаж окончен и приступаем к установке сальников, помпы и ремня с роликами.

Сальники распредвалов я буду устанавливать разные. Вернее они одинаковые и производитель тоже один и тот же. Просто разный материал изготовления. Об этом мы поговорим в другом посте, а сейчас просто установим.

Наносим на внутреннюю кромку сальника немного моторного масла

Устанавливаем его на свое место максимально ровно и без перекосов

В качестве оправки используем старый сальник и отрезок трубы диаметром примерно 60 мм

Пару тройку не сильных ударов по трубе и сальник установлен. Проверяем, что старый сальник стоит без перекосов и удаляем его

Второй сальник устанавливаем аналогично

Сальник коленвала монтируем точно также, только используем в качестве оправки головку на 30 мм или подходящую трубу

Идем дальше.

Устанавливаем помпу. Но так как мы ее будем еще неоднократно двигать, то имеет смысл смазать ее уплотнитель силиконовым спреем. Это хоть немного убережет его от задиров, потертостей и закусывания

Примечание. Не используйте никакие герметики. Во-первых, это там не к чему, так как уплотнитель будет держать и так, если Вы хорошо подготовили посадочное место. А, во-вторых, мы еще не раз будем двигать помпу, поэтому герметик там, как зайцу пятая нога.

Устанавливаем, но не обтягиваем помпу

Инструкция по замене приводного ремня

Замена приводного ремня генератора не доставляет проблем большинству автолюбителей. После снятия изношенного ремешка рекомендуется осмотреть характер износа. Если на нем имеются повреждения кромок и контактной части, то это может указывать на несоосность шкивов. В этом случае требуется найти поврежденный элемент и заменить его. Установка нового ремня на поврежденный шкив бессмысленна, поскольку резина будет быстро изношена об острые кромки. При замене ремешка требуется придерживаться рекомендованной производителем транспортно средства последовательности шагов.

В ходе замены ремня привода генератора может требоваться установка нового натяжного ролика и связанных с ним крепежей. Информацию о списке деталей, подлежащих замене, можно получить в инструкции по ремонту и эксплуатации автомобиля.

Что понадобится для замены?

Перед тем как поменять ремень генератора, потребуется подготовить набор инструментов и материалов (приведен максимальный перечень):

  • гаечные ключи и головки;
  • новый ремень и натяжной ролик;
  • стержень для фиксации ролика;
  • монтажная лопатка для снятия ремня;
  • нож;
  • защитные перчатки;
  • лист бумаги и карандаш для рисования схемы установки.

Новый неоригинальный приводной ремень может иметь большую на несколько миллиметров длину, чем штатное изделие. Разница в длине будет компенсирована натяжным устройством.

Схема

Установка ремня на двигателях с двумя или тремя шкивами сложности не представляет. Ситуация меняется, когда ремень устанавливается на мотор, оснащенный большим количеством шкивов. В этом случае рекомендуется нарисовать схему монтажа изделия. Подобное мероприятие позволит ускорить процесс установки и избежать ошибок.

Пример прокладки ремня на Шевроле Кобальт

Обозначения схемы:

  • 1 — шкив коленчатого вала;
  • 2 — шкив генератора;
  • 3 — направляющий ролик;
  • 4 — муфта компрессора кондиционера;
  • 5 — шкив помпы и дополнительный шкив привода насоса усилителя;
  • 6 — ремень;
  • 7 — натяжной ролик.

Алгоритм действий

Процедура имеет отличия в зависимости от конструкции двигателя и количества навесного оборудования. Ниже приведены пошаговые инструкции замены ремней на распространенных автомобилях. На других транспортных средствах операция происходит по аналогичной технологии.

На автомобиле ВАЗ Гранта

Заменять ремень на автомобиле ВАЗ Гранта без натяжителя можно по алгоритму:

  1. Обрезать старый ремешок при помощи ножа.
  2. Повернуть на 3-4 оборота болт крепления генератора снизу.
  3. Отвернуть верхний крепежный болт полностью и вынуть его из отверстия.
  4. Поджать генератор вперед до заведения крепежного уха за кронштейн.
  5. Зафиксировать механизм проволокой или иным способом.
  6. Надеть ремень на шкив генератора и верхнюю часть шкива коленчатого вала. Некоторые автовладельцы применяют дополнительное приспособление, удерживающее ремешок на устройстве в процессе надевания.
  7. Провернуть вал двигателя гаечным ключом для полноценного одевания ремня.
  8. Зафиксировать генератор на штатном месте. Проверить работу узлов при полной загрузке генератора и различной частоте вращения коленчатого вала.

На Киа Сид

Поменять ремень генератора можно следующим образом:

  1. Отвернуть фиксирующий болт, расположенный на верхней части генератора.
  2. Поднять фиксатор вверх, выведя болт из направляющего паза.
  3. Повернуть устройство относительно нижнего болта. Если крепление «прикипело», то генератор поворачивается легкими ударами молотком, наносимыми через деревянный брусок.
  4. Снять изношенный ремень и прижимной ролик.
  5. После этого необходимо смонтировать новый ролик и только затем можно надевать ремень.
  6. Натянуть ремешок в соответствии с рекомендациями инструкции по эксплуатации. Проверить работу узла, при появлении свиста немного увеличить натяг.

На Фольксваген Поло Седан

Пример замены ремня на двигателе Фольксваген Поло Седан, оснащенном автоматическим натяжителем:

  1. Ослабить натяжку ремня при помощи отпускания болта фиксации натяжного ролика. Размер гайки 16 мм.
  2. Провернуть крепежный кронштейн ролика против часовой стрелки. Поворот проходит с усилием, поскольку сжимается натяжная пружина.
  3. Аккуратно снять ремень со шкивов коленчатого вала и приводных агрегатов.
  4. Демонтировать ролик головкой на 16 мм, вставленной в углубление под генератором. Если натяжной ролик не меняется, то он фиксируется в положении отжима при помощи металлического стержня, вставленного в отверстие корпуса.
  5. Одеть ремень на шкивы, затем аккуратно отпустить натяжной ролик. Натяжитель автоматически регулирует уровень натяга изделия.

Как устроены ролики ГРМ?

Итак, что из себя представляют обводные (опорные, промежуточные, паразитные) ролики ГРМ?

Выглядят ролики как шестерни, благодаря которым и происходит движение самого ремня газораспределительного механизма. Притом, что сама деталь, разумеется, металлическая, шкив на нем может быть как алюминиевым или стальным, так и пластиковым. Последние дешевле, меньше шумят и более легкие. У кого-то может вызвать сомнение их запас прочности, но качественный пластик может проработать в течение межсервисного интервала замены ремня без затруднений.

Шкивы роликов выпускаются с разными вариантами дорожек качения (рабочими поверхностями):

  • Гладкие, без неровностей;
  • Рифленые, с неглубокими продольными канавками, благодаря которым площадь контакта шкива с ремнем уменьшается;
  • Зубчатые, с поперечными зубцами.

Гладкие и рифленые шкивы могут быть как пластиковыми, так и металлическими, тогда как зубчатые — только стальные или алюминиевые.

Обводные ролики ГРМ выполняют следующие функции:

  • Изменение хода детали, и поворота на необходимый угол, за счет изменения расположения шкивов распределительных валов и навесного оборудования;
  • Амортизация и устранение вибрации, которая может возникнуть на ветвях ремня, с учетом его значительной длины;
  • Стабилизация ремня ГРМ в процессе работы двигателя. В частности, эти детали предотвращают соскальзывание детали и возникновение резонанса;
  • Снижение уровня шума при работающем приводе газораспределительного механизма.
    Гладкие и рифленые типы роликов располагаются так, чтобы ремень обхватывал их гладкой стороной. Зубчатые — на другой, рабочей стороне.

В ременных приводах ГРМ чаще присутствует только один-два ролика, тогда как в более современных двигателях обычно отсутствуют.

Важно! Упомянутые обводные ролики часто путают с натяжителями, задача которых — обеспечение натяжения ремня ГРМ. Одновременно они выполняют и вышеперечисленные функции обводных роликов

Ответ на вопрос, нужно ли менять ролики и помпу при замене ремня ГРМ, однозначно положительный. Определить необходимость замены не трудно. Первый признак — усиливающаяся вибрация двигателя в процессе езды. При его возникновении, проверяется состояние и ремня ГРМ, и обводных роликов. Если первый частично не на своем месте, а вторые выглядят стертыми — детали меняются.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
