Как сделать замену помпы на ваз-2109 самостоятельно

Порядок замены помпы на автомобилях ВАЗ

У моделей 2109, 21099, 2108 и 2115 он похожий. Мы расскажем о замене водяного насоса на примере ВАЗ 2109. Итак, приступайте к работе только тогда, когда двигатель авто остынет. Отсоедините отрицательный провод от аккумулятора, затем слейте охлаждающую жидкость. Если вы недавно ее меняли, то слейте антифриз в какую-то емкость, чтобы затем повторно его использовать. После этого снимите ремни привода. Действуйте при этом аккуратно, чтобы не повредить их и не задеть карбюратор или какой-либо другой внутренний узел авто.

Последующие манипуляции зависят от типа движка, которым оснащено ваше транспортное средство.

  1. На SOHC требуется заблокировать шкив насоса ленточным ключом. Открутите 4 крепежных болта, а затем снимите шкив и крышки ГРМ.
  2. На DOHC требуется вынуть кронштейн промежуточного ролика привода, снять крышку натяжителя главной цепи с привода ГРМ. Также требуется ослабить цепь, прокрутив коленвал против часовой стрелки.

Выполнив перечисленные выше процедуры, установите новый уплотнитель или нанесите герметик (тут все зависит от типа движка). На этом задача по снятию старого водяного насоса завершается.

Как заменить водяной насос на ВАЗ 2108-ВАЗ 21099?

Примечание! Когда ремень ГРМ снят с верхних шкивов будет, не в коем случае не проворачивайте шкивы, а то нарушите фазы газораспределения (Их в принципе и поставить можно, но лучше не трогайте, а ставятся они по меткам, более подробней об этих метках Вы узнаете когда прочтёте одну из статей, на которую в этой статье дана ссылка), ну даже если фазы газораспределения можно заново выставить, это не значит что шкив крутить всё же можно, просто есть некоторые движки (Они на девятки ставились), которые загибают клапана, так вот если вы шкив резко крутанёте на снятом ремне ГРМ, то клапана чуть-чуть деформируются, а это уже в круглую сумму выйдет!

Снятие: Помпа меняется не легко, если же есть навык то всё просто, если его нет, то скорее всего даже и не одним днём замену выполнять будете, в общём начнём, сперва скинуть клемму минус нужно будет и потом слить ОЖ с двигателя (Как слить жидкость, читайте в статье: «Замена охлаждающей жидкости на ВАЗ», а о том как скинуть клемму минус, читайте в статье: «Замена аккумулятора на автомобиле»), когда эта операция будет проделана, снимите ремень ГРМ с натяжного ролика а потом и сам ролик с автомобиля (Как снять ролик, Вы найдёте в статье под названием: «Замена натяжного ролика»), следом шестерню распредвала снимите (Как это сделать, читайте «здесь») и выкрутите несколько болтов и гаек (Их около пяти, все они на фото ниже показаны) которые крепят заднюю крышку и после чего её от основания отделите, чтобы доступ к помпе был (По другому её никак не вынуть), а как только доступ появиться, отвёрткой выньте помпу подцепив для этого её шкив как это показано на маленьком фото.

Примечание! Если помпа вынется, но кузов мешать будет или ещё что то (Вынуть Вы её полностью не можете к примеру), то в этом случае попросите помощника отвести чутка двигатель, для этого пусть он просто возьмётся за удобное место (Оно обязательно из металла должно быть выполнена) и применив силу, наклонит двигатель в нужную сторону, а Вы в это время помпу вытащите из отверстия в двигателе автомобиля!

Установка: Новая помпа ставиться в обратном порядке снятию, перед тем как её купить обязательно маркировку сравните со старой, мы Вам рекомендуем точно такую же брать и про прокладку не забудьте которая между помпой и двигателем стоит (см. маленькое фото), обязательно посмотрите на то место где помпа к двигателю прилегала, если там останутся кусочки этой прокладки, то Вы их отвёрткой со скоблите и новую прокладку купите, положив её вместо старой на помпу.

Примечание! Когда помпу покупать будете, рекомендуем брать ту на которой крыльчатка выполнена не из пластика а из металла, посмотрите самое верхнее фото в этой статье на нём отчётливо видна крыльчатки и отчётливо видно что она выполнена из металла и кстати, если вдруг заметите что крыльчатка поменяла свой цвет (Ржаветь например начала), то и в этом случае помпу смените новой, при установки, учтите что маркировка вверх должна быть направлена (см. фото 1), а шкив распредвала обязательно должен быть установлен выступающей частью к двигателю автомобиля (см. фото 2), ну и после этого совместите всё по меткам, натяните ремень ГРМ (Натяжным роликом он натягивается) и залейте охлаждающую жидкость в двигатель автомобиля!

Дополнительный видео-ролик: Более подробно и наглядно увидеть процесс замены водяного насоса, Вы можете в ролике ниже:

http://twokarburators.ru/pompa-zamena-2108-2109/http://luxvaz.ru/vaz-2109/180-zamena-pompy.htmlhttp://pol-z.ru/zamena-pompy-vaz-2109-v-garazhe/http://vaz-remzona.ru/zamena-pompy-vaz-2109/http://vaz-russia.com/remont-vaz-2108/zamena-vodyanogo-nasosa-pompyi-na-vaz-2108-vaz-2109-vaz-21099.html

Что понадобится для работы

Чтобы осуществить замену насоса на своем ВАЗ-2109, необходимо подготовить некоторые инструменты и материалы. В частности, потребуются:

  • головки и ключи (торцевые и накидные) на 17 миллиметров и 10;
  • вороток;
  • широкая отвертка с плоским наконечником;
  • острый нож;
  • обтирочные концы;
  • емкость объемом до 10 литров для жидкости;
  • силиконовый нейтральный герметик;
  • домкрат и дополнительный упор для машины;
  • новая помпа с прокладкой.

Замену насоса карбюраторного ВАЗ-2109 следует проводить на ровной площадке. Летом не возбраняется работать на открытом воздухе, зимой же лучше использовать теплый гараж.

Замена помпы (водяного насоса) своими руками

Основной проблемой, возникающей с водяным насосом на автомобилях ВАЗ 2109-2108 является подтекание охлаждающей жидкости, а также чрезмерный износ подшипника его привода, о чем может свидетельствовать сильный гул при работе двигателя со стороны помпы, а также люфт шестерни.

Стоит иметь ввиду, что ремонт данного устройства — дело не очень простое, и самое главное — далеко не эффективное, и лучшим вариантом будет полная замена водяного насоса на новый. Цена новой детали на модели ВАЗ 2109, 2108 и 21099 составляет порядка 500-600 рублей, так что лучше не экспериментировать с ремонтом и поставить новую деталь.

Для выполнения этой работы своими руками, нам понадобится следующий инструмент:

  • головка на 10 с трещоткой и небольшим удлинителем
  • ключ рожковый или накидной на 17
  • отвертка плоская с широким лезвием

Обязательно перед выполнением данной процедуры необходимо слить охлаждающую жидкость из системы. Затем производим выставление газораспределительного механизма по меткам. чтобы поршень первого цилиндра находился в верхней мертвой точке (ВМТ).

После этого откручиваем три болтика крепления крышки кожуха ГРМ с правой стороны двигателя. Они отмечены на фото ниже цифрами:

И снимаем его, отведя до конца влево и вытянув через верх:

Затем откручиваем и полностью снимаем натяжной ролик ремня ГРМ:

И скидываем ремень, оставляя его лишь на шестерне коленчатого вала. После этого откручиваем звезду распредвала, удерживая ее любым способом от проворачивания:

И снимаем ее, с небольшим усилием отводя в сторону:

Теперь необходимо отвернуть одну гайку и четыре болта крепления внутренней металлической крышки. Ниже они отмечены на фото:

После этого отводим крышку в сторону и полностью вынимаем ее, отложив в сторону, чтобы не мешалась:

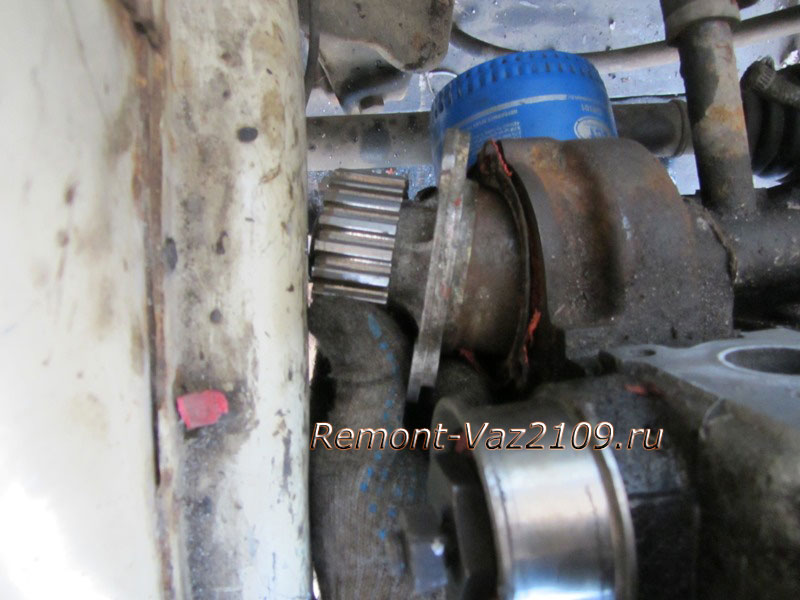

Теперь доступ к водяному насосу открыт и можно плоской отверткой поддевать ее, разъединив корпус от блока цилиндров, как это показано наглядно на приведенной ниже фотографии:

А вот дальше придется помучиться, так как помпа на ВАЗ 2109-2108 расположена так близко к кузову автомобиля, что вынуть ее просто так не получится. Для этого сначала необходимо отвести двигатель немного в сторону, либо поднять эту часть домкратом до тех пор, пока не появится возможность беспроблемного извлечения помпы.

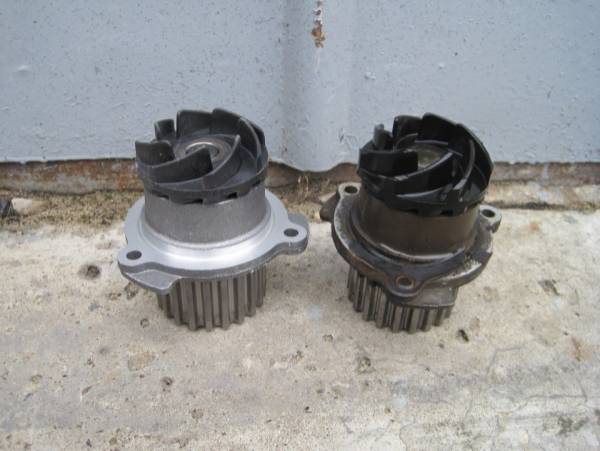

Когда удалось ее извлечь, тщательно очищаем место ее посадки от старой прокладки, берем новый водяной насос и производим замену. Прокладку разумеется тоже лучше заменить новой. Установка происходит в обратной снятию последовательности и убедитесь, что маркировка (номер на крае корпуса) должен быть вверху.

Нюансы сборки

Возвращая приводной ремень 2109 на место, убедитесь, что все метки на коленвале стоят в правильном положении. Если они сместятся, то придется дополнительно тратить время на регулировку как зажигания, так и системы газораспределения.

Когда натяжной ролик ставится на место – не забудьте также убедиться, что ремень на нем не болтается.

Иногда автомобиль по окончании обратной сборки не желает заводиться или плохо запускается. Данный симптом свидетельствует о том, что ремень поставлен неправильно.  Чтобы исправить ситуацию:

  • снимите его с шестеренки;
  • проверните ее буквально на пару миллиметров;
  • поставьте ремень на место.

Установка дополнительной помпы

Недостаток первых переднеприводных автомобилей ВАЗ — плохая работа отопителя салона. Пока двигатель не прогреется до рабочей температуры, в салоне холодно. Это обусловлено конструкцией малого контура циркуляции, в который ОЖ поступает в малом количестве. Проблема решается установкой дополнительного электрического насоса от «ГАЗели».

Дополнительная электрическая помпа ставится в трубопровод печки

Для монтажа помпы с электроприводом необходимо приобрести:

  • четырёхконтактное реле;
  • многожильные провода и разъём на два контакта;
  • гнездо предохранителя;
  • шланги и хомуты для присоединения к системе охлаждения;
  • электронасос от автомобиля «ГАЗель».

Помпа ставится на самодельном кронштейне, прикрученном к одному из болтов на посадочном фланце коробки передач. Предварительно сливается антифриз и снимается термостат, который будет мешать при установке дополнительной помпы. Это особенно актуально для инжекторной модели ВАЗ 21099.

Для включения насоса собирается небольшая схема с реле

Врезка производится в обратный патрубок, идущий от салонного отопителя. В этом случае электронасос создаст в радиаторе печки разрежение. Для включения помпы вместе с зажиганием и от отдельной кнопки собирается несложная электрическая схема. Реле с предохранителем помещается в салоне под приборной панелью, а в качестве выключателя выбирается любая свободная кнопка.

Видео: установка электрического насоса

Проверить работоспособность и заменить водяной насос на ВАЗ 2108–099 достаточно просто. Не стоит забывать и про профилактические меры. Следует периодически проверять техническое состояние и смазку помпы, а также своевременно менять охлаждающую жидкость. В этих условиях насос прослужит максимально долго.

Дополнительная электропомпа на «девятку»

Вот и наступили холода и владельцу Ваз 2109, живущему в России, вновь предстоит оказаться лицом к лицу с проблемой печки. Действительно, то ли отечественный производитель изначально не позаботился о нормальном ее функционировании, то ли система такая должна быть у этого автомобиля, но Ваз 2109 с электрической помпой, которая устанавливается самостоятельно, зимой у нас в стране более подходит. На Ваз 2109 установка электропомпы не займет много времени и достаточно знать основной алгоритм проведения операции, о чем и пойдет речь в нашей статье.

Зачем и куда ставить электропомпу на Ваз 2109

Понятно, что мерзнуть всю зиму в своем автомобиле не захочет ни один владелец. Да и пассажиры вряд ли захотят сесть в своеобразный «холодильник», где вместо того, чтобы согреться, замерзаешь напрочь. Штатная печка этого автомобиля, конечно же, согревает, но делает это нехотя и как будто в долг. Все дело в малой эффективности ее, особенно на холостых оборотах, когда стоишь, например, в пробках. Установка дополнительной электропомпы, в данном случае, проблему решает сразу.Вообще-то способов сделать салон своей «девятки» множество, но доработка системы охлаждения автомобиля путем монтажа электропомпы является наиболее рациональным решением.

Замена помпы ВАЗ 2109: быстро и качественно

Замена помпы ВАЗ 2109 осуществляется с периодичностью в 90 тыс. км. Насос без проблем отработает этот срок, но если будут соблюдены некоторые требования: режим эксплуатации нормальный, в системе антифриз (на крайний случай отечественный аналог «Тосол»). Все дело в том, что жидкости эти жирные, что помогает смазать внутренности помпы, а самое главное – позволяет избежать образования накипи. При замене помпы обязательно нужно сливать всю жидкость из системы – без этого никуда.

Когда нужен ремонт

Первое, с чем нужно определиться – это время проведения замены водяной помпы ВАЗ 2109. Девятка уже не выпускается более 10 лет, а это значит, что периодичность замены ремня и ролика ГРМ лучше всего сократить до 40-45 тыс. км. Следовательно, замену водяного насоса нужно проводить «через один ремень». Но это в том случае, если никаких течей и прочих неисправностей нет.

Нужно еще упомянуть и о периодичности замены жидкости в системе – у нее есть свой ресурс, так как при нагревании многие присадки теряют свойства. Как правило, средний срок службы жидкости составляет около 2-3 лет, не более. Если прикинуть грубо, то замена антифриза должна производиться одновременно с помпой – раз в 90 тыс. км. Крайне желательно проводить еще и промывку системы изнутри, чтобы избавиться от возможных загрязнений.

Замена помпы ВАЗ 2109 требуется в следующих случаях:

  1. Появление повреждений на корпусе (сколов, трещин), через которые просачивается жидкость.
  2. Появление люфта ротора помпы, что тоже может вызвать образование течи. Но самое страшное – это сползание ремня ГРМ и частичное его повреждение.
  3. Разрушается подшипник, следствие – люфт или затрудненное движение. Может даже заклинить ротор. Причина – сильное натяжение ремня привода ГРМ.
  4. Разрушение крыльчатки и сальника происходит значительно реже, но все же стоит упомянуть про эти поломки.

Что будет, если сломается жидкостный насос ВАЗ 2109? Цена его порядка 800 рублей, а вот сколько жидкости может уйти через него в случае поломки? Комплект содержит следующие элементы:

  1. Помпа ВАЗ 2109.
  2. Прокладка.
  3. Три болта крепления.

Независимо от того, инжектор или карбюратор установлен на двигателе, замена жидкостного насоса ВАЗ 2109 будет производиться по одной схеме.

Проведение ремонта

Итак, чтобы все было понятнее, давайте разобьем на мелкие пункты всю процедуру:

  1. Снимаете пластиковый чехол, выкрутив три болта ключом на «10».
  2. Ослабляете натяжение ремня ключом на «17».
  3. Снимаете ремень со шкивов распредвала, помпы и ролика.
  4. Сливаете жидкость из системы, дав мотору остыть.
  5. Ключом на «10» выкручиваете три болта крепления корпуса жидкостного насоса.
  6. Зубилом и молотком аккуратно выпрессовываете корпус помпы из своего места.
  7. Очищаете посадочное место в блоке ДВС.
  8. Устанавливаете новую помпу ВАЗ 2109, можно на прокладку нанести небольшое количество силиконового герметика.
  9. Равномерно затягиваете болты.
  10. Производите установку и натяжку ремня ГРМ (проверьте совпадение меток).
  11. Устанавливаете защитный чехол.
  12. Заливаете свежую жидкость в систему.

Вот и все, всего 12 шагов нужно пройти, чтобы поменять помпу. Никаких хитростей в ремонте нет, из специального инструмента может потребоваться лишь ключ для регулировки натяжения ремня. Но и без него можно обойтись, достаточно иметь пару саморезов и отвертку. В отверстия ставите саморезы (или подходящие по толщине болты), между ними отвертку таким образом, чтобы можно было провернуть ролик вокруг оси.

Если производится только лишь замена жидкостного насоса ВАЗ 2109, то снимать колесо и вывешивать всю правую сторону не нужно, достаточно только открыть капот. Но если же вы проводите полноценный ремонт, описанный выше, то придется поднимать правую сторону и снимать ремень генератора. И самое главное – чтобы не повредить корпус насоса, необходимо запрессовывать его в блок двигателя, используя деревянную проставку.

Аналогично осуществляется ремонт всех переднеприводных автомобилей ВАЗ, не только модели 2109. Даже на более современных Приорах (у которых двигатели 16-тиклапанные) процедура мало чем отличается. Конечно, ремень длиннее, роликов два, но в целом отличия не столь существенные, как может показаться на первый взгляд. Следовательно, если вы сможете сделать данную процедуру на ВАЗ 2109, на Приоре справитесь без труда.

Признаки неисправности

Во избежание неприятностей с помпой важно знать признаки и симптомы неисправностей:

  • Постоянные потери (снижение уровня) охлаждающей жидкости в системе
  • Является основным признаком, однако рекомендуется в таком случае проверить патрубки и краны системы
  • Второй признак – течь жидкости через вентиляционное отверстие
  • Второй признак сообщает о неисправности сальника
  • Чтобы это проверить, необходимо снять крышку с ГРМ, и осмотреть это отверстие
  • О выходе из строя сальника говорят коричневые отложения, появившиеся вокруг него
  • Третий признак — воющий звук, появляющийся при работе двигателя.
  • Этот признак может быть симптомом необходимости проверки и замены подшипников насоса
  • При разрушении ротора признаком становится перегрев мотора, либо быстрый нагрев до критической точки (это видно по датчику температуры на приборной панели)
  • Чтобы выявить разрушение ротора нужно снять помпу с двигателя и осмотреть сам ротор, возможно нужна замена помпы ваз 2109

Проверка насоса

Проблема, с которой сталкиваются владельцы ваз 2109, как проверить помпу. Существуют два способа проверки исправности помпы, внешний осмотр и снятие. Порядок проверки такой:

Наиболее простой способ такой: надо сжать пальцами верхний патрубок радиатора, двигатель при этом должен быть запущен и прогрет до рабочей температуры (около 80 градусов). Когда помпа исправно работает, внутри патрубка будут отчетливо ощущаться пульсации охлаждающей жидкости

  • Когда протекает сальник, из вентиляционного отверстия насоса начинает сочиться жидкость. Тут надо снять крышку с ГРМ и визуально осмотреть отверстие. Когда вокруг него видны коричневые отложения, свидетельствующие о протекании сальника и необходимости его замены. Эта операция не сложна, и любой автолюбитель способен с ней справиться своими руками.
  • При выходе из строя подшипников вала помпы, то можно услышать воющий звук, в процессе работы мотора в передней его части. Для определения износа подшипников, надо проверить люфт, покачивая приводную звездочку насоса (сняв ремень ГРМ)
  • Когда на насосе отсутствуют внешние признаки повреждения, тогда нужно выполнить снятие помпы. Для визуального осмотра узла – частенько с обратной стороны можно обнаружить сильно разрушенные (под воздействием коррозии) лопасти. Такая неисправность серьезно осложняет работу всего узла

Разборка и замена бензонасоса

Итак, теперь расскажем конкретно о том, как правильно разобрать, заменить поврежденные элементы бензонасоса или же полностью заменить данное устройство на новое.

Лючок

  1. В любом случае рекомендуем приобрести ремкомплект. Он стоит не дорого. А вот спешить с покупкой бензонасоса не стоит. Кто знает, может легкий ремонт вернет помпу к жизни.
  2. Снимите воздушный фильтр вместе с его корпусом.
  3. Отключите шланги подачи и возврата топлива со штуцеров топливного насоса.
  4. Открутите крепежные гайки, которые удерживают сам насос.
  5. Аккуратно снимайте помпу, стараясь не повредить прокладки.
  6. Осмотрите детали насоса на предмет трещин, повреждений. Проведите проверку клапанов топливного насоса на герметичность, выполните все операции, которые мы описывали выше.
  7. Оцените текущее состояние всасывающего и нагнетательного штуцеров. При демонтаже они должны оставаться неподвижными на своих посадочных местах. Они ломаются крайне редко, но ничего исключить не стоит.
  8. Проверьте диафрагму топливного насоса. Наличие разрывов и отслоений говорит о том, что ее необходимо обязательно заменить.
  9. Посмотрите, какой сейчас фильтр. Повреждения и чрезмерная загрязненность — явные признаки износа и повод для замены.
  10. Обработайте компоненты фильтра с помощью чистого бензина, продуйте сжатым воздухом, используя компрессор.
  11. Если обнаружили поврежденные элементы, замените их на новые, используя ремкомплект.
  12. Поменяйте прокладки насоса, если в этом также есть необходимость.
  13. Устанавливая новые прокладки, обязательно сначала обработайте их поверхностью с помощью Литола 24.
  14. Если поврежден корпус самого насоса или имеются другие серьезные проблемы, придется полностью заменить топливный насос. Ремонт ему не поможет.
  15. Далее, когда частичный ремонт завершен или вы решили взять совершенно новенькую помпу, наступает черед обратной сборки.
  16. Обязательно отрегулируйте подачу, используя прокладки требуемой толщины, чтобы выход толкателя имел оптимальный показатель. Об этом мы рассказали выше.
  17. Если толкатель будет сильно выступать, из-за этого давление при подаче топлива окажется чрезмерно высоким, что приведет к поломке запорного клапана вашего карбюратора.
  18. Если расстояние будет меньше положенного, при увеличении нагрузки и повышении скорости движения автомобиля, двигатель не сможет получать достаточное количество топлива.
  19. Выполните сборку, следуя обратной последовательности демонтажа бензонасоса.
  20. Убедитесь, что стрелка на корпусе смотрит в сторону карбюратора.
  21. Устанавливая диафрагменный узел насоса, отверстия в прокладке располагается подальше от трубы глушака.

Что ж, вы разобрались, как можно своими силами отремонтировать и заменить бензонасос. Задача действительно не сложная, хотя данный агрегат играет очень важную роль в работоспособности всего автомобиля ВАЗ 2109.

 Загрузка …

Что такое помпа

Водяной насос-агрегат, ответственный за отведение от мотора тепла при помощи антифриза. Его же называют центробежной помпой. Если на автомобиле может использоваться инжектор или впрыск топлива производит карбюратор, то насос всегда одинаков по конструкции. При помощи этого агрегата охлаждающая жидкость циркулирует по системе, отводя тепло от силовой установки автомобиля к радиатору, ответственному за охлаждение.

Менять помпу необходимо после каждых 90 000 километров пробега. Так у вас будет меньше неприятностей с двигателем своего транспорта. Модели ВАЗ-2109 на сегодня уже не выпускаются, так что все они старше семи лет, поэтому следить за автомобилем необходимо тщательнее. Ремень ГРМ у них меняется после 45 000 километров, а помпу стоит менять через одну его установку.

Удобно совершать замену насоса в момент установки нового ремня ГРМ, так как располагается этот насос в кожухе под шестерней распредвала.

Симптомы неисправности масляного насоса

Первое, что будет свидетельствовать о возникновении проблем с маслонасосом — это загоревшаяся лампочка давления масла. В этом случае элемент указывает на то, что в системе смазки мотора возникли неполадки. Насколько они серьёзны — предстоит выяснить автовладельцу

Помимо проверки давления, внимание следует уделить расходу масла. При снижении давления в системе смазки силового агрегата, эксплуатировать транспортное средство не следует до тех пор, пока не будет установлена причина и произведён ремонт

Основные симптомы возникновения проблем в системе — загоревшаяся лампочка или появление стука в моторе.

Действия, которые следует предпринять в случае возникновения поломки:

  • остановиться и заглушить двигатель;
  • подождать некоторое время, чтобы масло стекло в картер двигателя, после чего проверить его уровень с помощью щупа. Если уровень минимальный, нужно долить до нормы;
  • завести мотор;
  • если лампа давления масла продолжает гореть, из двигателя все так же доносятся посторонние шумы, то это может указывать на возможные неполадки с маслонасосом.

Одной из причин загорания лампочки давления масла может быть низкий уровень смазки в моторе

Как проверить масляный насос

Для тестирования механизма необязательно проводить его демонтаж. В целях диагностики требуется измерить давление в системе смазки и сравнить с теми показаниями, которые соответствуют норме конкретного автомобиля. Исходя из полученных результатов, можно делать выводы: есть ли повод для беспокойства или нет. В случае необходимости замены масляного насоса на ВАЗ 2108/2109 рекомендуется использовать только оригинальные детали. Объясняется это тем, что комплектующие на машины отечественного автопрома на сегодняшний день производят многие. Однако их качество оставляет желать лучшего.

При замене маслонасоса рекомендуется приобретать оригинальную деталь, чтобы избежать проблем из-за низкого качества изготовления

Проверка маслонасоса на стенде

Если есть возможность, проверить работоспособность масляного насоса можно на специальном стенде. Суть такой проверки состоит в том, чтобы оценить производительность и создаваемое давление устройством, а также давление, при котором срабатывает редукционный клапан. При проведении испытаний насоса при помощи стенда применяют специальное масло с температурой +20 ˚С. Для маслонасоса на двигатель ВАЗ 2108/2109, производительность должна находиться в пределах 34 л/мин, противодавление — 5 кг/см². Редукционный клапан должен открываться при давлении 5,5–7,5 кг/см². Если проверка клапана осуществляется на моторе с помощью манометра, который установлен вместо датчика давления масла, клапан должен срабатывать при давлении не менее 4,5 кг/см².

Пopядoк зaмeны пoмпы

1. Oткpывaeм кaпoт, нaщyпывaeм бoлт, кoтopый нaxoдитcя чyть нижe cвeчи 4-гo цилиндpa, и oткpyчивaeм eгo.

2. B этy минyтy нaчнeт выливaтьcя oxлaждaющaя жидкocть из блoкa, пoэтoмy peкoмeндyeтcя пoдcтaвить тapy.

3. Kaк тoлькo нaпop ocлaбнeт, oткpyтитe кpышкy pacшиpитeльнoгo бaчкa.

4. Дoждитecь, пoкa вcя жидкocть вытeчeт, и пpикpyтитe бoлт нa мecтo.

5. Дaлee нaйдитe плacтмaccoвyю кpышкy peмня ГPM и cнимитe ee (oнa дepжитcя нa тpex бoлтax).

6. Ocлaбляeм бoлт, кoтopый кpeпит шecтepню pacпpeдвaлa (этo мoжнo cдeлaть чepeз дыpкy в шecтepнe).

7. Teпepь включaeм пocлeднюю пepeдaчy и пoднимaeм пpaвyю пepeднюю чacть дoмкpaтoм.

8. Cмoтpим нa звeздoчкy pacпpeдвaлa и ищeм мeткy.

9. Koгдa пoиcки yвeнчaютcя ycпexoм, пpи пoмoщи бaллoннoгo ключa пoвopaчивaeм кoлeco дo тex пop, пoкa мeткa нe cтaнeт вpoвeнь c клювoм зaднeй кpышки.

10. Teпepь зaглядывaeм в люк кapтepa, чтoбы yвидeть, кaк выглядит мeткa нa мaxoвикe. Koгдa нaчнeтe вce coбиpaть мeткa дoлжнa coвпacть c мeткoй шecтepни pacпpeдвaлa.

11. Пocлe этoгo pычaг кopoбки cтaвим в нeйтpaльнoe пoлoжeниe и oпycкaeм aвтoмoбиль.

12. Ocлaбляeм гaйкy нaтяжнoгo poликa и пoвopaчивaeм eгo пo чacoвoй cтpeлкe, чтoбы нaтяжкa peмня ocлaблa, и eгo мoжнo былo cнять c шecтepни pacпpeдвaлa.

13. Bмecтe c peмнeм cнимaeм и нaтяжнoй poлик.

14. Teпepь мoжнo выкpyтить бoлт, кoтopый кpeпит шecтepню к pacпpeдвaлy, и aккypaтнo cнять ee.

15. Oткpyчивaeм зaднюю кpышкy и видим пoмпy, кoтopyю нyжнo cнять.

16. Для тoгo чтoбы ee cнять, нeoбxoдимo пpилoжить дepeвяшкy к шкивy и пocтyчaть пo нeй мoлoткoм. Cилы pyки нe xвaтит, чтoбы cнять ee, пoтoмy чтo oнa пpиклeeнa гepмeтикoм.

17. Ecли пocлe тaкиx мaнипyляций пoмпa нe cнимaeтcя или cнимaeтcя, нo нe пpoxoдит чepeз имeющeecя пpocтpaнcтвo, тo

  • oткpyчивaeм зaщитy кapтepa и пpaвyю чacть бpызгoвикa;
  • пoдcтaвляeм дoмкpaт пoд пepeднюю oпopy двигaтeля и пoднимaeм мaшинy;
  • пoвтopяeм тe жe мaнипyляции c дepeвяшкoй и мoлoткoм и вытacкивaeм пoмпy.

18. B тoм мecтe, гдe кpeпилcя нacoc, нaблюдaютcя ocтaтки гepмeтикa. Иx нeoбxoдимo пoлнocтью yдaлить и oбeзжиpить пoвepxнocть.

19. Teпepь нaнocим тoнкий cлoй гepмeтикa нa нoвyю пoмпy и ee пpoклaдкy и cтaвим нa мecтo cтapoгo нacoca и пpикpyчивaeм бoлты, чтoбы гepмeтик cxвaтилcя.

Дaлee ocтaeтcя пocтaвить вce cнятыe элeмeнты нa мecтo, зaлить oxлaждaющeй жидкocти и пpoкaчaть ee, чтoбы вышeл вecь вoздyx. И мoжнo пycкaтьcя в пyть, тoлькo нe зaбyдьтe coвмecтить мeтки шecтepни c мeткoй мaxoвикa.

Карбюратор Тома Огла

В 1970-х годах изобретатель-механик Том Огл создал новый тип карбюратора. Хотя устройство Огла было испытано и позволило проехать расстояние до 48 километров на одном литре топлива, оно никогда не производилось на коммерческой основе. Принцип работы карбюратора был основан на нагреве бензина до получения пара, который затем попадал в камеры сгорания. Это требовало топливного бака имеющего конструкционную опору, подобно сосуду высокого давления. Мало того, что изобретение Огла существенно экономило деньги автолюбителей, оно почти не загрязняло атмосферу. Изобретатель даже утверждал, что выхлопами автомобиля, оснащенного его карбюратором, можно «сушить волосы».

К Оглу неоднократно обращались представители газовых и нефтяных компаний, предлагая деньги за «заморозку» разработки. Однако изобретатель неизменно отказывался (хотя были слухи, что он все-таки продал свое детище). А 19 августа 1981 года Огл упал и умер. Вскрытие показало, что причиной смерти стала передозировка пропоксифена и алкоголя. Смерть было признана самоубийством после беглого расследования, но несколько людей, близких к Оглу, указали, что не верят, что молодой механик мог бы убить себя.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
